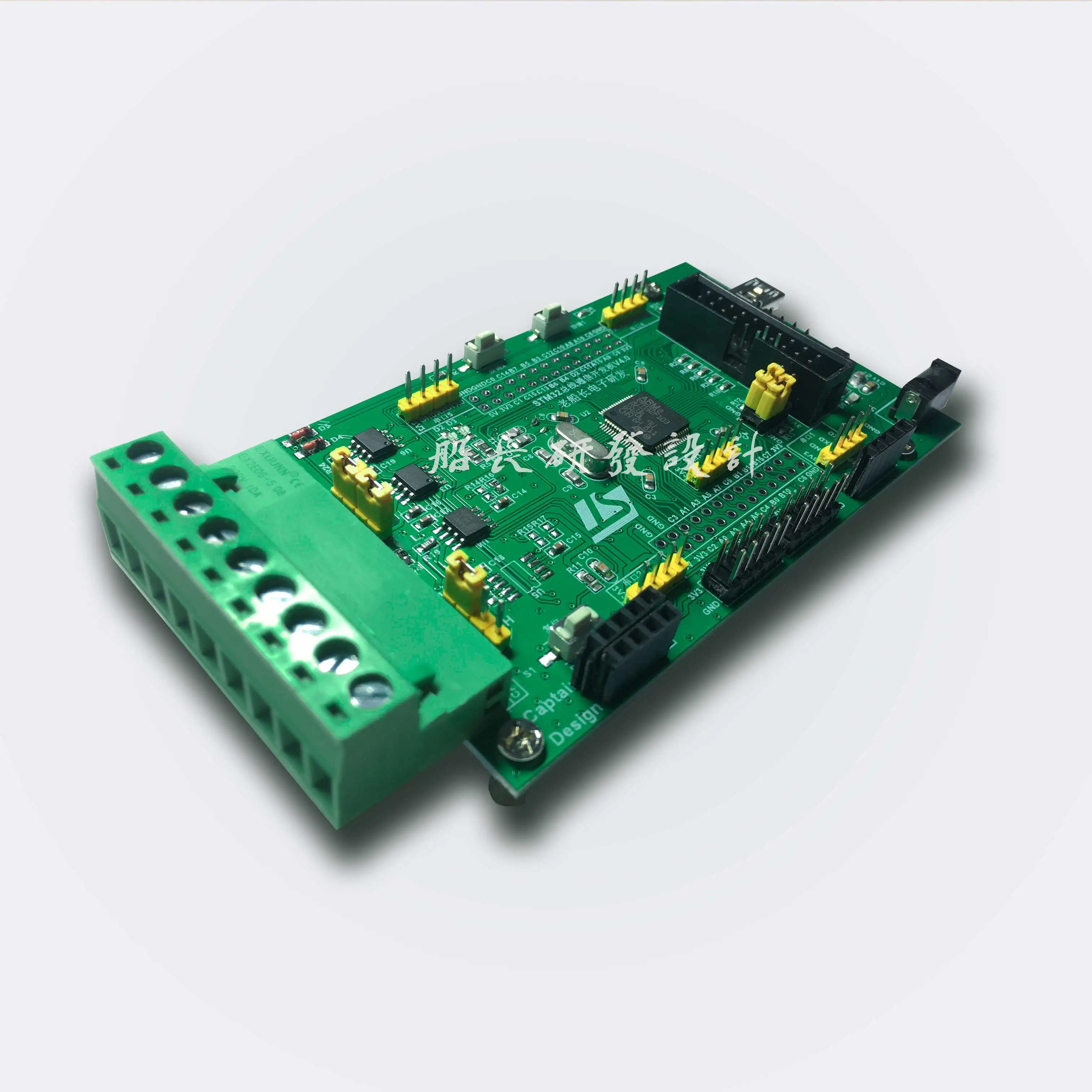

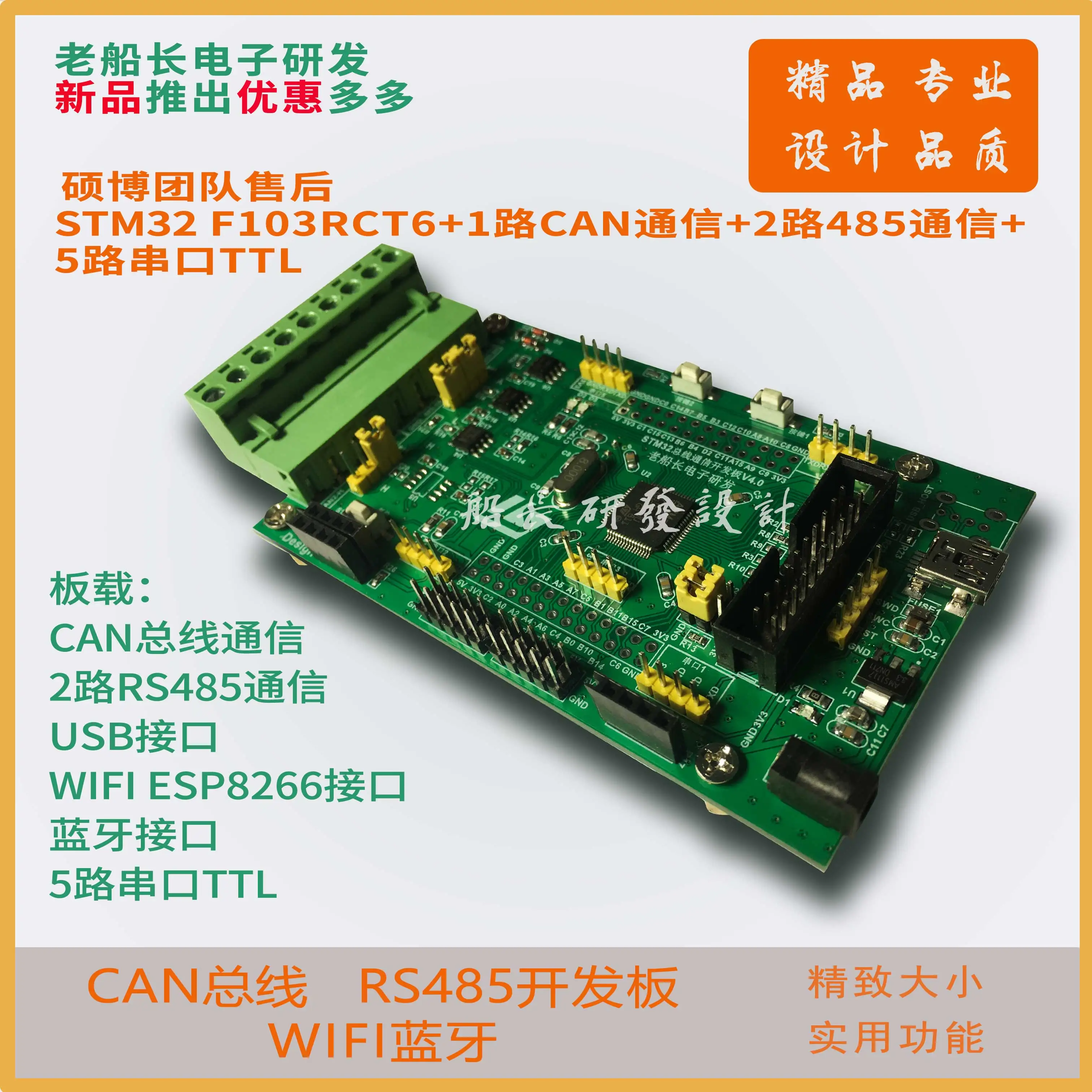

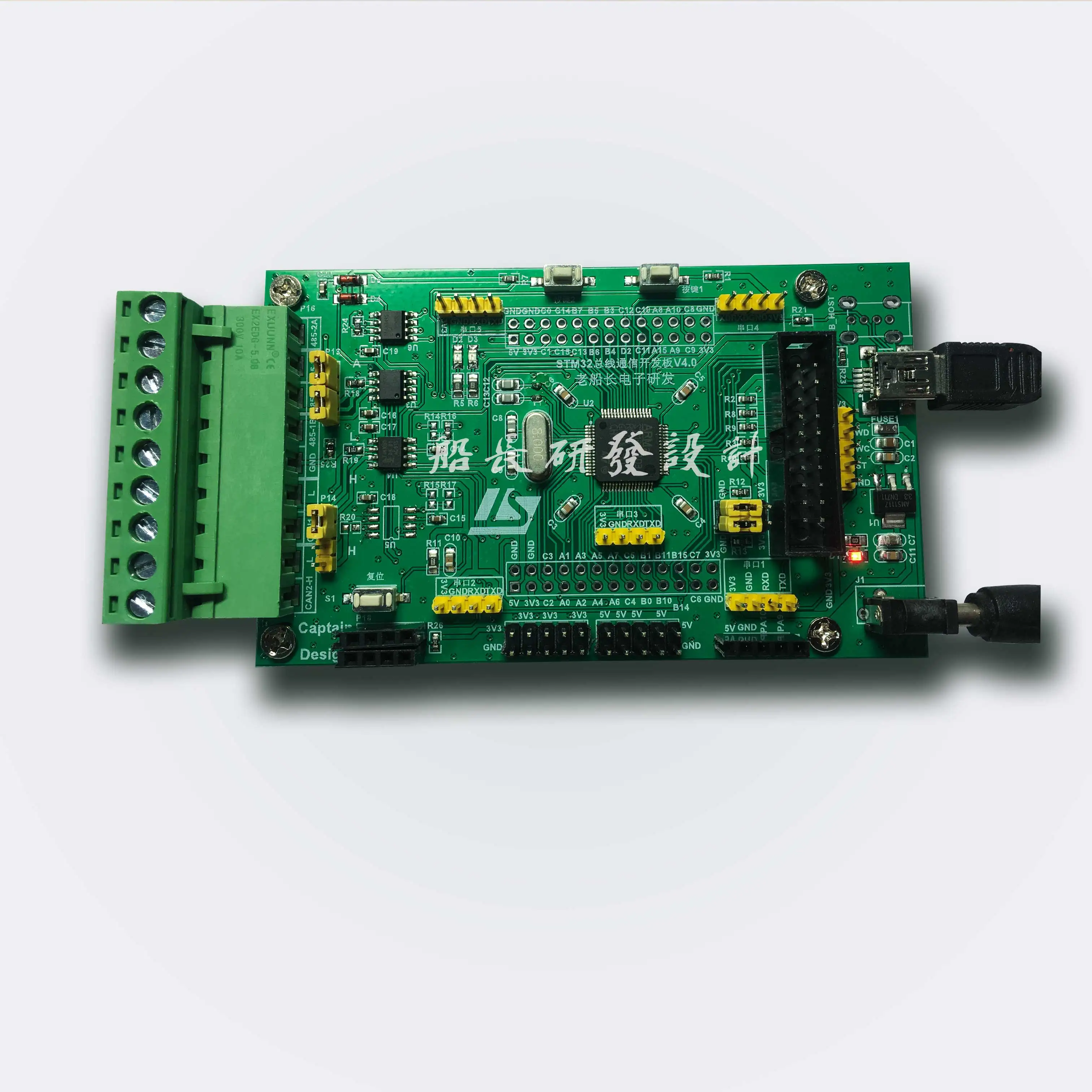

STM32F103RCT6 CAN Bus макетная плата Dual 485 2 MODBUS

Описание

Один. Аппаратное введение макетной платы:

Все встроенные ресурсы (подробные сведения о чипах см. В следующем руководстве)

1 、 STM32F103RCT LQFP64 (Будет лучше thanSM32F103RBT6) 2. Две лампы (ConnectPC0, PC1) 3. Две кнопки ввода (ConnectPB14, PB15) 4 、 BOOTStart прыжки 5 、 сбросить buttonSW 6. Интерфейс Micro usb(Источник питания и defaultUSBExperiment, загрузка программы не поддерживается) 7 、 8MHzCrystal осциллятор(Оригинальную импортную) 8. 32. 768 KhzCrystal осциллятор (оригинальный импорт) 9. 3. 3 чип регулятора напряжения 10 、 JTAGAndSWDDownload Интерфейс 11. AllIOAll в соответствии с стандартом 2,54 аккуратный интервал 12 、Весь путьИнтерфейс CANBus usetja1050transiver (крышка короткого замыкания выберите сопротивление окончания 120R) 13 、Двухстороннее радиоRS485Bus интерфейс useMAX3485 чип(Крышка короткого замыкания выберите сопротивление окончания 120R) 14 、ПятипозиционныйПоследовательный интерфейс (USART1, USART2, USART3, UART4, UART5) 15. Интерфейс USB,UseTtypeUSB, твердый и надежный! 16. wifi esp8266беспроводной интерфейс связи, с соответствующим экспериментом! 17. Резервный интерфейс модуля Bluetooth, он должен быть совместим с нашим модулем Bluetooth! 18. RTCBattery держатель задней панели макетной платы 19. Несколько интерфейсов питания для макетной платы 5 в 3,3 В GND 20. На плате 3,5 мм DCPower supply interface

Уведомление о доставке:

Эта макетная плата, Pin, плагины, такие как шина, были сварены, посылка поставки включает в себя: макетная плата 1 индивидуальный, DCpower cord1root, USBdata line1root

Дополнительную информацию:

После получения Отправьте данные сетевой диск, или отправьте сжатую Посылка на почтовый ящик, если вам нужно отправить информацию заранее, Совет по развитию не может возвратиться без причины!

2. Ознакомление с вспомогательными материалами макетной платы:

Принципиальная схема данных 、Информация о порядке, другие учебные материалы

1. Базовая рутинная обработка

2. Базовая рутинная-CRCoperation

3. Основная лампа для routine-I0operation_LEDWater

4. Основная рутинная-SysTick (система тикового таймера) операция

5. Базовая рутинная работа таймера

6. Базовая рутинная-USARTreceive

7. Базовая рутинная клавиша (метод запроса)

8. Базовая рутинная клавиша (режим прерывания)

9. Расширенные рутинные процедуры на основе onMINIPlateFree MODBUSProtocol

10. Расширенная рутинная-быть на основе onMINI PlateUCOS устанавливает 2 задачи
