STM32F334 цифровая плата развития питания понижающий повышающий понижающий преобразователь

Характеристика:

Топология BUCK/BOOST, двунаправленный повышающий и понижающий преобразователь;

Входное напряжение: 12-48VDC;

Выходное напряжение: 0-48 В постоянного тока;

Номинальный ток: 5А;

Максимальная мощность: 240 Вт;

Вход предохранение от перенапряжения;

Вход защита от недостаточного напряжения;

Выход защита от избыточной силы тока;

Выход предохранение от перенапряжения;

Резервный интерфейс SWD моделирования загрузки

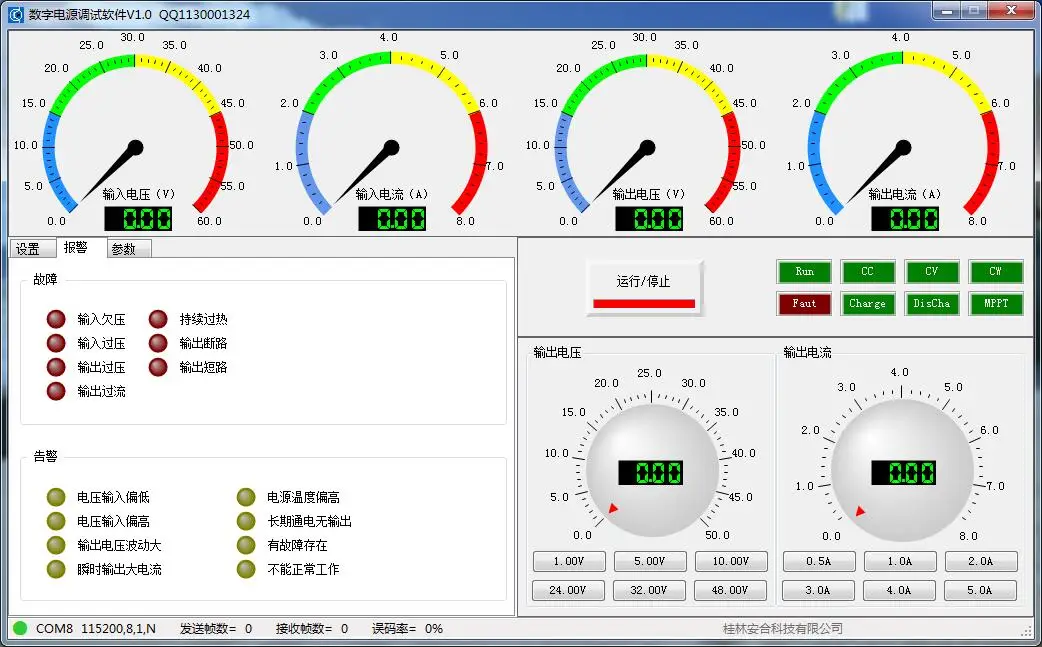

Резервный последовательный порт онлайн параметрический интерфейс модуляции

Бесшовное переключение повышающего и понижающего давления;

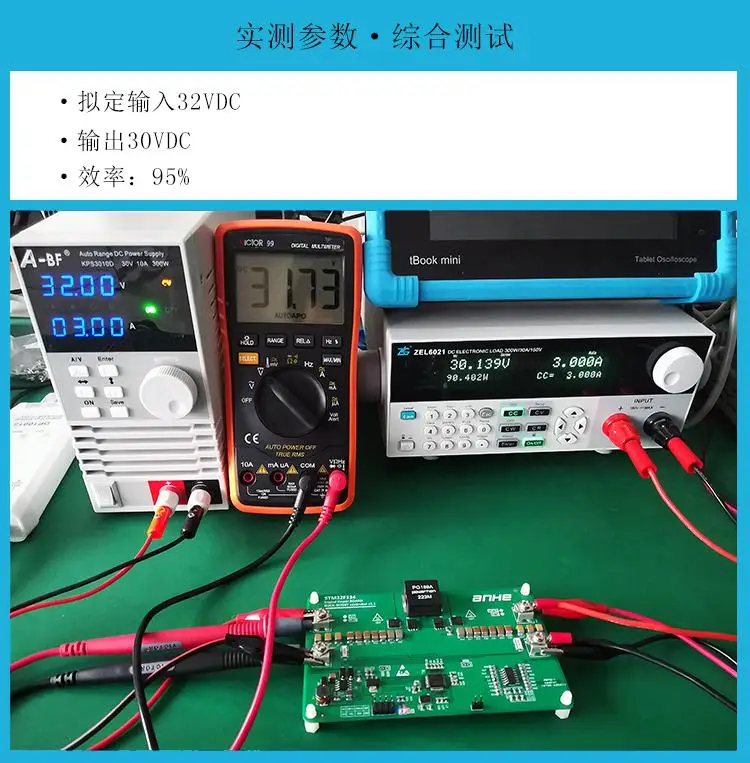

Эффективный дизайн, поддерживающий максимальную эффективность более 95%.

Частота быстрого переключения 200 кГц поддерживает более мелкие Пассивные компоненты, тем самым уменьшая площадь монтажной платы и продлевая ее срок службы.

Есть три режима управления для различных применений: 1) контроль выходного напряжения 2) контроль MPPT (контроль входного тока) 3) контроль обратного напряжения.

Микроконтроллер STM32F334C8 осуществляет управление преобразователем.
