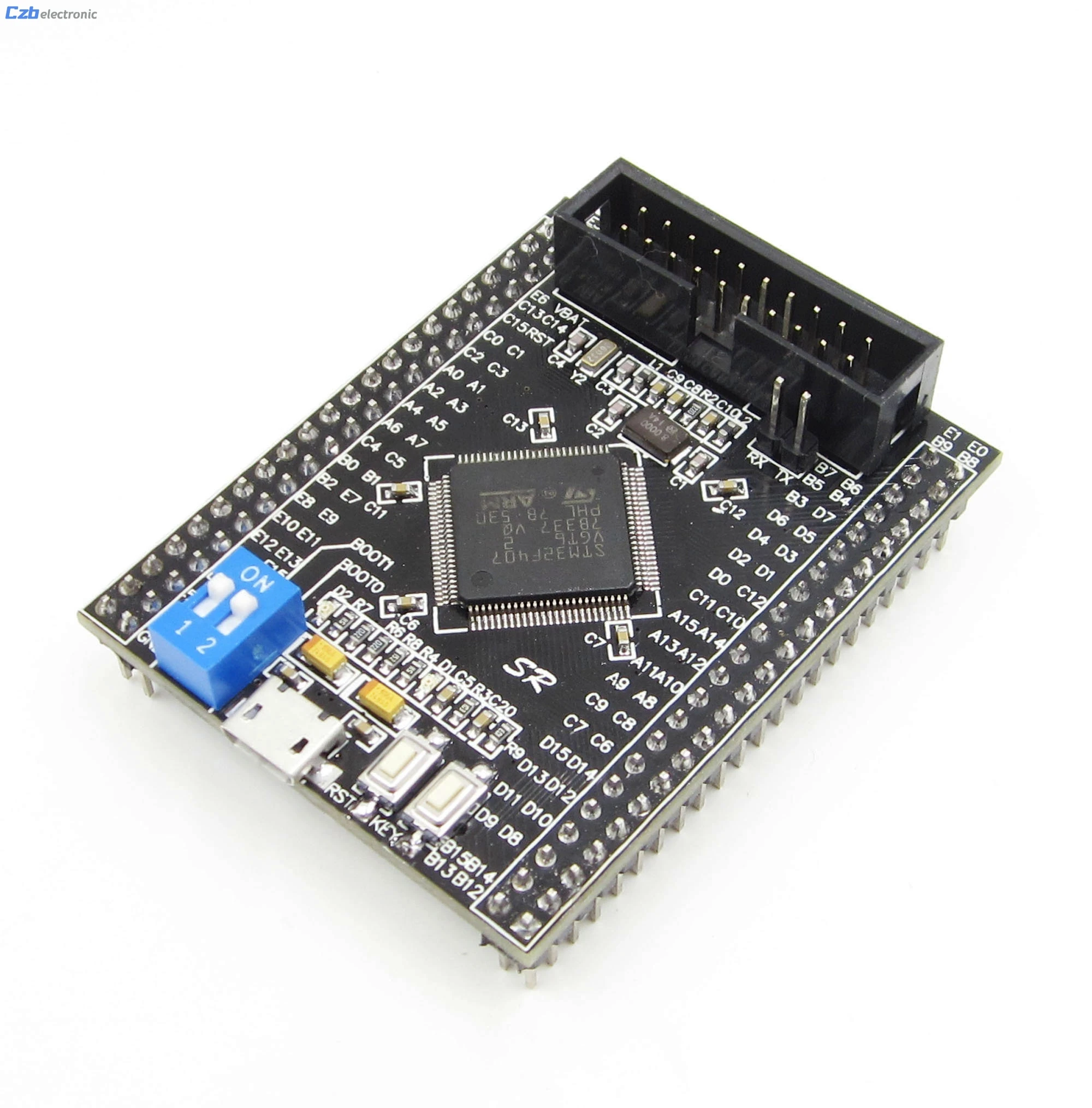

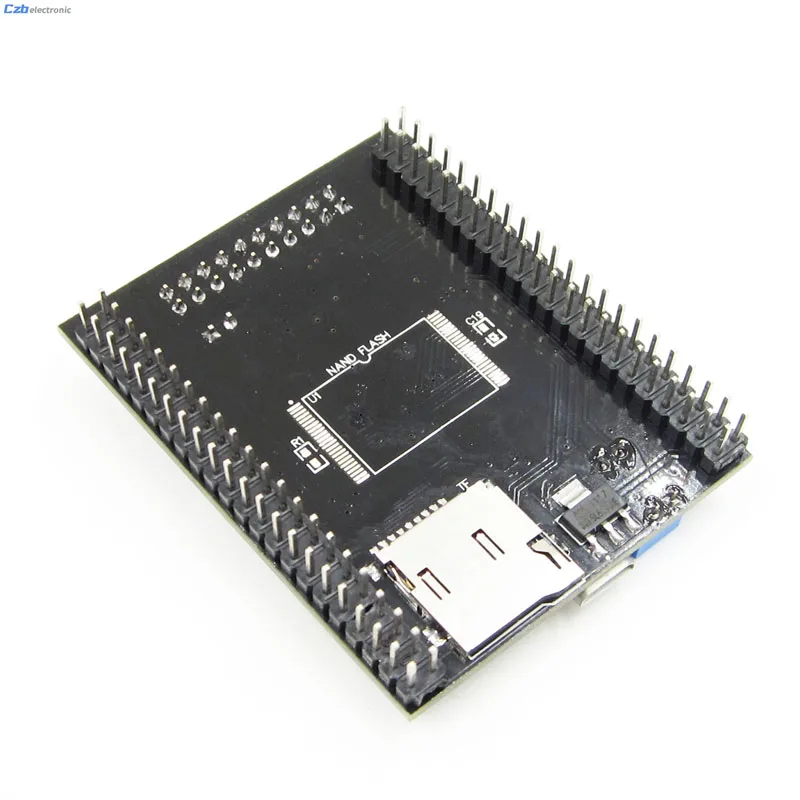

STM32F407VGT6 ARM Cortex-M4 32bit MCU ядро макетная плата STM32F4 Обнаружение

Описание

STM32F407VGT6 ARM Cortex-M4 32bit MCU ядро макетная плата STM32F4 Обнаружение

Особенности

Ядро: ARM® 32-бит Cortex®-M4 Процессор с FPU,
Адаптивный ускоритель в реальном времени (ART

Accelerator™) возможность выполнения состояния ожидания 0

От флэш-памяти, частоты до 168 МГц,

Блок защиты памяти, 210 DMIPS/

1,25 DMIPS/MHz (Dhrystone 2,1), и DSP

Инструкции

Воспоминания
-До 1 Мб флэш-памяти

-До 192 + 4 Кбайт SRAM, включая 64-

Kbyte данных CCM (ядро вместе с памятью)

Оперативная память

-Гибкий статический контроллер памяти

Поддержка компактной вспышки, SRAM,

PSRAM, NOR и NAND memories

Параллельный ЖК-интерфейс, 8080/6800 режимов
Управление часами, сбросом и поставками
-1,8 в до 3,6 В поставка приложений и I/Os

-POR, PDR, PVD и Бор

-4-to-26 МГц Кварцевый резонатор

-Внутренний 16 МГц с заводской отделкой RC (1%

Точность)

-Осциллятор 32 кГц для RTC с калибровкой

-Внутренний 32 кГц RC с калибровкой

С низким энергопотреблением операции
-Режим сна, остановки и ожидания

-VBAT поставка для RTC, 20 × 32 бит резервного копирования

Регистраторы + опционально 4 КБ резервного копирования SRAM

3 × 12-bit, 2,4 MSPS A/D конвертеры: до 24
Каналы и 7,2 МСПС в тройном переплетении

Режим

2 × 12-битные конвертеры D/A
Универсальный DMA: 16-stream DMA
Контроллер с поддержкой FIFOs и burst

До 17 таймеров: до 12 16 бит и два 32-
Бит таймеры до 168 МГц, каждый с до 4

IC/OC/PWM или счетчик импульсов и квадратуры

(Инкрементный) вход кодировщика

Режима отладки
-Удаление последовательного провода (SWD) и JTAG

Интерфейсы

-Cortex-M4 встроенных микросхем Macrocell™

LQFP64 (10 × 10 мм)

LQFP100 (14 × 14 мм)

WLCSP90

LQFP176 (24 × 24 мм)

До 140 портов ввода/вывода с возможностью прерывания
-До 136 быстрых I/Os до 84 МГц

-До 138 5 V-толерантный I/Os

До 15 интерфейсов связи
-До 3 × интерфейсов 2c (SMBus/PMBus)

-До 4 USARTs/2 UARTs (10,5 Мбит/с, ISO

Интерфейс 7816, LIN, IrDA, управление модемом)

-До 3 SPIs (42 Мбит/с), 2 с муфтой

Полнодуплексный I2S для достижения аудио класса

Точность через внутренний аудио PLL или внешний

Часы

-2 × CAN интерфейсов (2.0B Active)

-Интерфейс SDIO

Расширенные возможности подключения
-Полноскоростное устройство USB 2,0/хост/OTG

Контроллер с чипом PHY

-USB 2,0 высокая скорость/полная скорость

Устройство/хост/OTG контроллер с выделенным

DMA, on-chip full-speed PHY и ULPI

-10/100 Ethernet MAC с выделенным DMA:

Поддержка оборудования IEEE 1588v2, MII/RMII

8 до 14 бит параллельный интерфейс камеры до
54 Мбит/с

True генератор случайных чисел
CRC расчет блок
96-битное уникальный идентификационный
RTC: подсекундная точность, аппаратный календарь
