STM32F4DISCOVERY STM32F407VGT6 STM32F407 STM32 ARM Cortex-M4 макетная плата+ 7 модули Наборы = Open407V-D посылка A

Описание

STM32F4DISCOVERY STM32F407VGT6 STM32F407 STM32 ARM Cortex-M4 макетная плата + 7 модули Наборы = Open407V-D посылка A

Обзор

Open407V-DЭто STM32 макетная плата предназначена для ST Официальный Инструмент STM32F4DISCOVERY, которая включает в себя STM32F407VGT6 микроконтроллер бортовой.

ВOpen407V-DПоддержка дальнейшего расширения с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с Микроконтроллерами серии STM32F4.

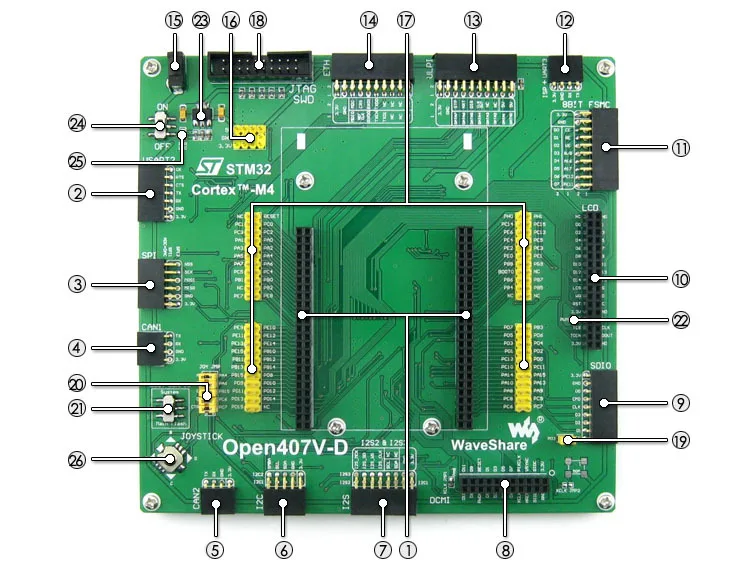

Что на материнской доске


1.STM32F4DISCOVERY розетка: Для удобства подключения STM32F4DISCOVERY
2.USART2 интерфейс:Легко подключается к RS232, RS485, USB до 232 и т. д.
3.SPI1/SPI2 + AD/DA интерфейс
* Легко подключается к SPI периферийных устройств, таких как DataFlash (AT45DBxx), циклическая запись, SD карты, MP3 Модуль и т. д.
* SPI1 функции AD/DA Альтернативная функция, поддерживает подключение AD/модуль DA так же
4.CAN1 интерфейс:Связывается с аксессуарами, которые имеют функцию устройства CAN удобно
5.CAN2 интерфейс:Связывается с аксессуарами, которые имеют функцию устройства CAN удобно
6.Интерфейс I2C1/I2C2:Легко подключается к I2C периферийных устройств, таких как расширитель I/O (PCF8574), фрам (FM24CLxx) и т. д.
7.I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких, как аудиомодуль
8.DCMI интерфейс:Для подключения камеры модуль
9.Интерфейс SDIO:Для подключения модуля Micro SD обеспечивает гораздо более высокую скорость доступа, а не SPI
10.FSMC + SPI интерфейс (16-бит FSMC + SPI):Для подключения сенсорного экрана lcd
11.ФКЦБ интерфейс (8-битный FSMC):Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д.
12.USART3 интерфейс:Легко подключается к RS232, RS485, USB до 232 и т. д.
13.ULPI интерфейс:Для подключения высокоскоростного usb-периферийного устройства (STM32F407V интегрирует USB HS без каких-либо устройство трансивер)
14.Интерфейс Ethernet:Легко подключается MCU к сети ethernet с помощью дополнительного модуля ethernet
15.5 V DC jack
16.5 В/3,3 В вход/выход питания:Обычно используется как выходная мощность, также обычное заземление с другой пользовательской платой
17.MCU штыревый разъем:Все контакты MCU доступны на дополнительные разъемы для дальнейшего расширения
18.Интерфейс JTAG/SWD:Для отладки/программирования
19.SD карта обнаружения джемпер
20.Джойстик джемпер
* Короткая перемычка для подключения джойстика по умолчанию I/Os, используемая в коде примера
* Откройте перемычку для подключения джойстика к пользовательскому I/Os через перемычки
21.Переключатель режима загрузки: для настройки BOOT0 pin
22.Регулировка подсветки ЖК-дисплея
* Короткий перемычка для включения регулировки подсветки lcd
* Откройте перемычку для отключения и установите свободный порт ввода/вывода
23.AMS1117-3.3:3,3 V регулятор напряжения
24.Мощность переключения питания:5 V DC вкл/выкл переключатель
25 лет.Мощность индикатор
26.Джойстик:Пять положений

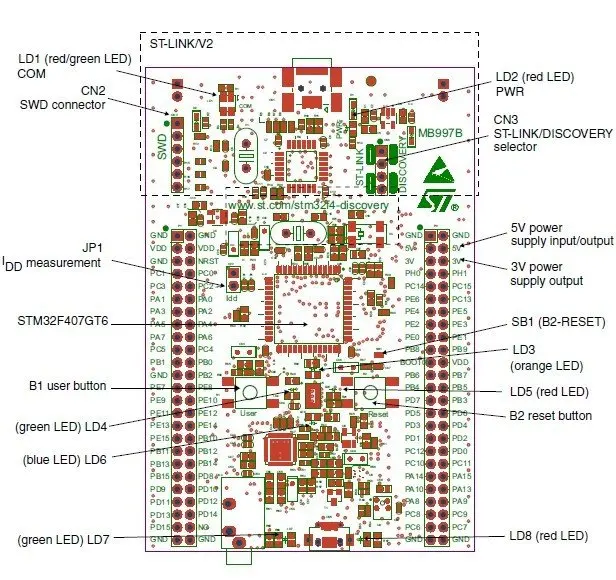

What's на STM32F4DISCOVERY

1. STM32F407VGT6 микроконтроллером (32-бит ARM Cortex-M4F core, 1 Мб флэш-память, 192 Кб Оперативная память в LQFP100 посылка
2. Бортовой ST-LINK/V2 с выбором переключатель режима для того, чтобы использовать в набор входит в качестве отдельного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
3. плата питания: через USB автобус или от внешнего напряжения питания 5 В
4. внешний источник питания: 3 в и 5 В
5. LIS302DL, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом акселерометр
6. MP45DT02, ST MEMS аудио датчик, всенаправленность и цифровой микрофон
7. CS43L22, аудио ЦАП со встроенным динамиком класса D
8. восемь светодиодов:
* LD1 (красный/зеленый) для usb-связь
* LD2 (красный) для 3,3 V кнопка включения
* Четыре пользователя светодиода, LD3 (Orange), LD4 (зеленый), LD5 (красный) и LD6 (синий)
* С 2 портами (стандарт OTG светодиоды LD7 (зеленый) VBus и LD8 (красный) от перегрузки по току
9. Две кнопки (пользователь и сброс)
10. USB OTG FS с микро-коннектор AB
11. Модуль расширения для всех LQFP100 I/Os для быстрого подключения к Прототипная плата и легкого анализа

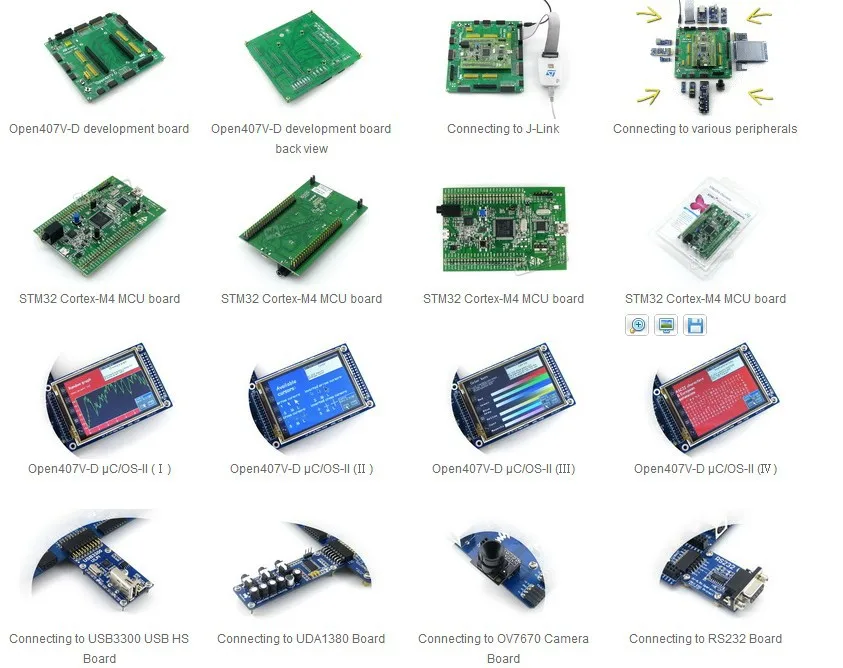

Фото

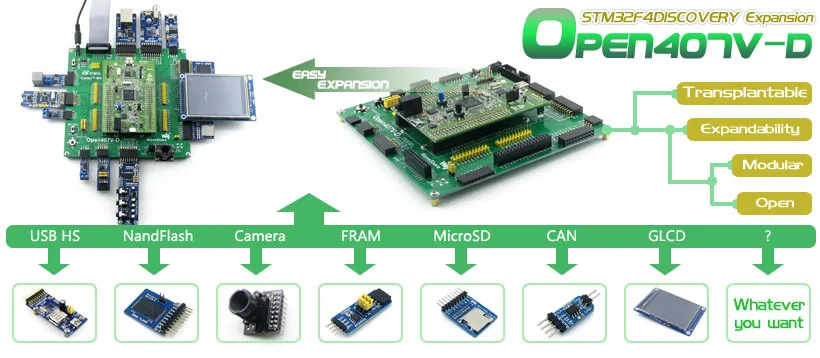

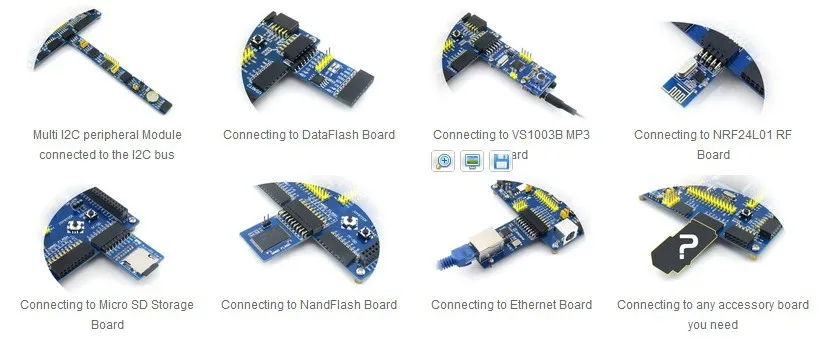

(Легкое расширение, вы можете добавить аксессуары доски, как вам нравится!)

Примечание: STM32F4DISCOVERY интегрирует ST-LINK/V2 для программирования/отладка (SWD только).

JTAG

Развития ресурсы

Руководство пользователя CD включает в себя средства разработки, указанные ниже:
1. Соответствующие программное обеспечение (KEIL и т. д.);

2. код демонстрационной версии (примеры в C, μC/OS-II);

3. Схема (PDF);

4. STM32 разработка документов (технический паспорт и т. д.);

Open407V-D посылка содержит

"Стандартный посылка"И"Аксессуар Панели посылка"Ниже включены.
