В first1chapterКраткая информация

Hj-pcmthe оптическое терминальное оборудование-это новый тип оборудования доступа, независимо разработанное нашей компанией, линия оборудования подключена к высокоскоростному оптоволоконному интерфейсу передачи, пользовательский интерфейс может обеспечить to30Way голосовой Телефон, также provide1groupe1канал может быть легко расширен или подключен к другим в future1бизнес, это своего рода стабильность, надежность, экономичность, практичное Интегрированное Оборудование Доступа。

В first2chapterХарактеристики продукта

◆Модульная конструкция, высокая интеграция, Стабильная и надежная производительность

◆Обеспечиваем30Слот, ПоддержкаFXS/FXOРавных интерфейс передачи данных

◆Емкость оборудования: полное соответствие30Дорожного движенияFXS/FXO

◆Поддержка вызова на дисплее

◆Интерфейс группы: Волоконно-оптический интерфейс

◆Идеальный дисплей состояния, простой в обслуживании и управлении

◆Standard1U на 19-дюймовую стойку навесного оборудования, удобная установка

◆Режим питания ac220v, DC-48 V (заводской стандарт ac220v)

◆Обновление к оптоволоконному интерфейсу andE1 передача интерфейса: два режима передачи uplink, регулировка с помощью набора номера, многократное использование одной машины, Избегайте возврата средств.

В first3chapterТехнический индекс

◆E1Интерфейс

Тип кода интерфейса: HDB3code скорость линии: 2.048Mbp/s±50ppm сопротивление интерфейса: 75Ω/неравновесное

Физический интерфейс: BNC (75Ω) стандарт: ITU-T G.703, G. 704 характеристики джиттера: satisfyG.704andG. 823

◆Оптический интерфейс

Оптический линейный уровень: 155 МБ/с.

Оптический линейный кодирования: 1B1H

Передающий измеритель оптической мощности:-5dBm~-8dBm

Оптическая чувствительность приема лучше, чем-34dBm

Разъем:FC/SC

Дальность передачи:40 км/60 км/80 кмОпционально

Поддержка функции удаленного обнаружения сбоя питания

◆FXS/FXOИнтерфейс

Сопротивление:200Ω + 680Ω | 0,1 мкФ (FXO)

200Ω + 560Ω | 0,1 мкФ (FXS)

Частотная характеристика: 300 ~ 3400 Гц (-0,6 ~ + 3dB)

Каждая плата обеспечивает10Дорожного движенияFXSИлиFXOИнтерфейс

Разъем:RJ45

◆Голосовое кодирование и режим сигнализации

16Слот следующего сигнала, accord withITU-T G.732

АRatePCMCode, каждый way64Kb/S, accord withITU-T G.711

◆Блок питания

-48 В постоянного тока (-36~-72 в) or220в AC (165 ~ 265 В) опционально

Общая потребляемая мощность: меньше than30W

◆Механическая структура

19Inch1U

В first4chapterИнструкции

4,1Описание состав оборудования

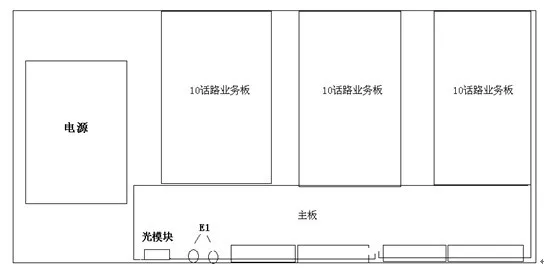

Как показано на рисунке ниже, оборудование питается от, основной платы, оптического модуля, голосового интерфейса, других компонентов. На основной плате3Слоты голосовой платы, каждая Голосовая плата имеет10Слот, вставнаяFXO \ FXSОдинаковая интерфейсная плата, самая30Дорожного движенияFXO/FXSБизнес

4,2Передняя панель Описание

uVCC:Индикация работы питания (зеленый)

uМетрический номер:ПроцессорИнструкция по эксплуатации (зеленый)

u2 м:2 мПолучение индикации данных, отсутствие времени передачи данных,2 мДайте сигнал тревоги, этот светильник включен.

uOA:Не светильник, когда светильник ing

uФал:Оптический аварийный сигнал.

uРА:Торцевая рамка из ступенчатой сигнализации (красный)

uИндикатор состояния бизнеса: каждый10Дорога-это деловая подплата

uRUN:Индикатор работы бизнес-подплаты (зеленый)

uНомер1。30:Каждая цифра-соответствующий индикатор голоса, соответствующий индикатор светильник будет гореть, когда пользователь на локальный терминал выключен крюк для приема вызовов, в тех случаях, когда удаленный машина называется, соответствующий индикатор канала 。

4,3Задняя панель Описание

uTX-оптический сигнал порт отправки

uRX: порт приема оптического сигнала

uВ: 2 Msignal (75Ω) Вход терминал

uВыход: 2 Msignal (75Ω) Выход терминал

uЧасы: от часов. OFFMaster clock (e1действительный при переводе)

Когда устройства используются в парах, если промежуточное звено передачи является adoptedSDHOf

E1passageway, установите все на рабские часы, остальные настроены на

Один главный и один вспомогательный 。 заводской по умолчанию является один мастер и один раб

uVOICE: Digital представляет соответствующий интерфейс

uAC220V: входной интерфейс питания AC220VAC

uDC: DC-48VDC интерфейс питания

4,4Оборудование для открытия инструкции

1. Когда оборудование открывается, никаких настроек не требуется. следует обратить внимание, что, оборудование бюро, разделение домашних хозяйства, когда оборудование устанавливается, обратите внимание на идентификацию на устройстве. голосовой интерфейс офисного оборудования подключен к абонентской линии переключателя, голосовой интерфейс пользовательского оборудования подключен к телефону 。

2. Выключите выключатель питания, подключите шнур питания, как указано, обратите внимание на полярность питания, когда используется постоянный ток-48 в рабочий источник питания, проверьте полярность соединительного терминала линии электропитания; Включите Выключатель питания, VCCThe индикатор светильник всегда должно быть, NMThe светильник s начинают мигать регулярно, если один из двух индикаторы не работает, это означает, что блок питания в оборудовании не работает нормально.

3 、 ConnectE1line 。 e1если соединительный провод подключен правильно, передняя панель лампы, ifLOSAlarm светильник, это может быть bee1линия не подключена правильно orPCMThere что-то не так с платой. когда противоположное оборудование также открытое, нормальное время "LOS", "FAL", "RA", "2M", все предупреждающий светильник s должен быть выключен.

В first5chapterТипичное применение

В first6chapterРасписание

RJ45Речи Разрешение:
