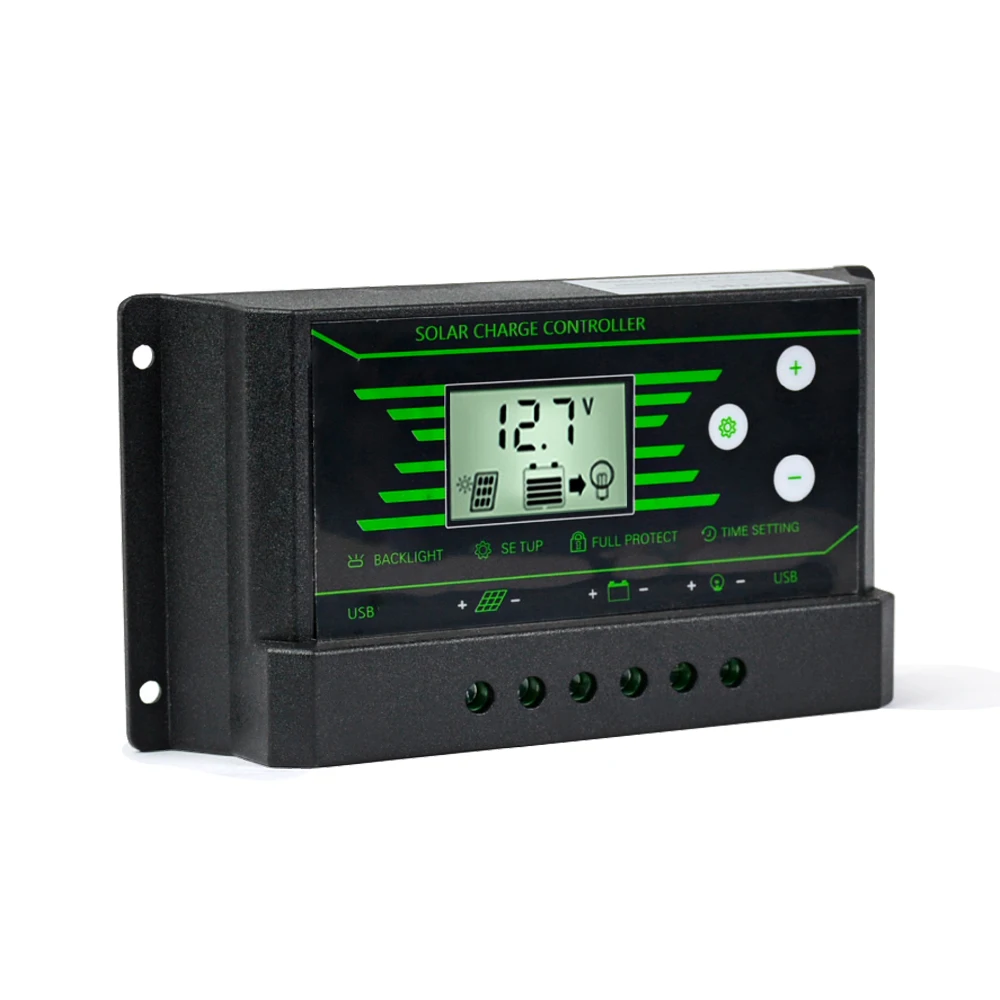

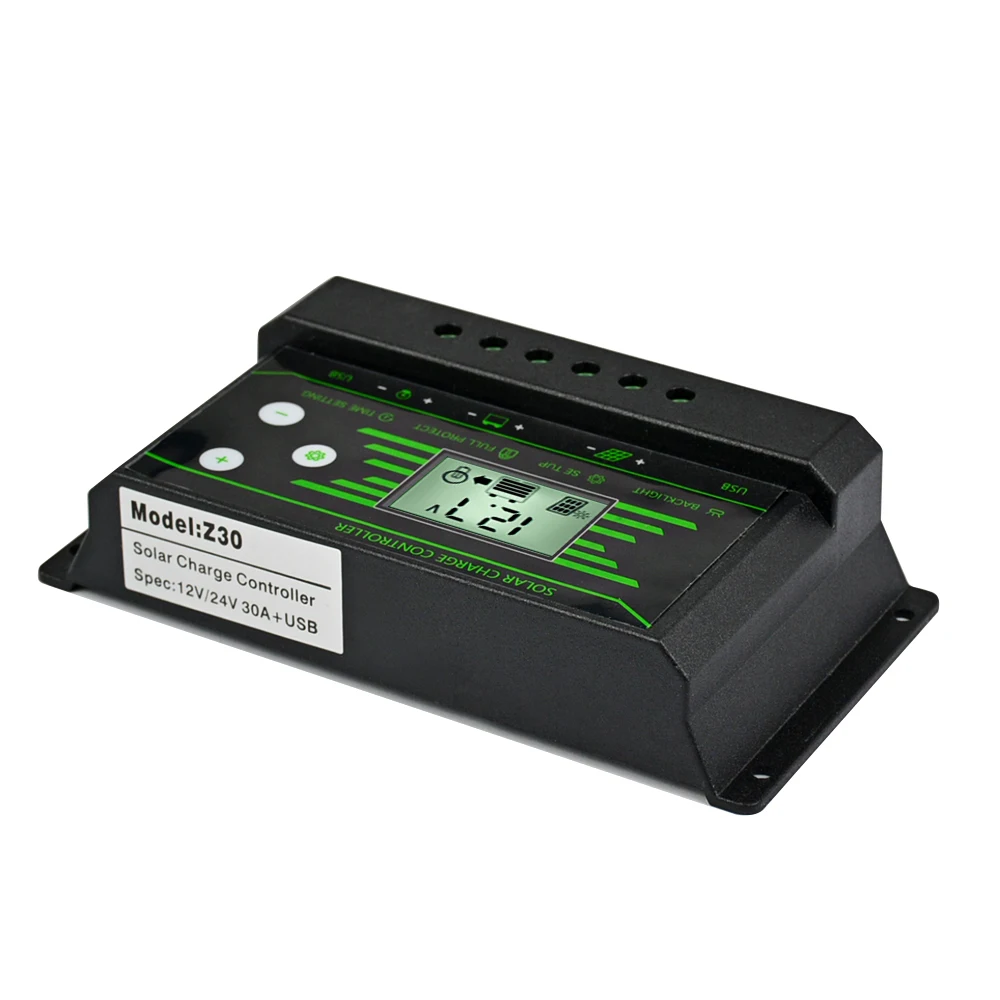

SUNYIMA 30A Солнечный контроллер заряда PWM солнечная панель регулятор батареи двойной USB 5 В выход Солнечная энергия солнечный регулятор напряжения

Управление инструкции

1. Короткое нажатие клавиши меню для цикла через интерфейс и параметры2. Нажмите кнопку меню для 5S, чтобы войти в настройки вручную, этот номер будет мигать, в соответствующий набор проекта на повороте, включите Ключевые параметры настройки, которые вы хотите значение, после завершения работы системы автоматической настройки памяти и выхода из меню настройки3. В интерфейсе 2-5, нажмите и удерживайте кнопку [вверх] для входа в настройки• Кабель аккумулятора должен быть как можно более коротким, чтобы минимизировать потери• Экран с подсветкой, (Примечание: подсветка, подсветка не работает после того, как 5S автоматически отключится)• Двойной выход USB, максимальный ток 2,5 А, поддержка зарядки мобильного телефона.• Полностью 3-ступенчатый ШИМ Контроллер заряда управления• Встроенная защита от короткого замыкания, защита от открытого замыкания, защита от обратного хода. Защита от перегрузки.• Защита от обратного тока, низкое тепловыделениеБезопасность советы• Убедитесь, что ваш аккумулятор имеет достаточно напряжения, чтобы контроллер распознает Тип аккумулятора перед первой установкой.• Кабель аккумулятора должен быть как можно более коротким, чтобы минимизировать потери• Контроллер подходит только для свинцово-кислотных аккумуляторов: openfagm, gel. Он не подходит для ионов никель-металлгидридехития или других батарей• Контроллер заряда подходит только для регулирования солнечных модулей. Никогда Не подключайте другой источник зарядки к контроллеру заряда• Контроллер будет нагреваться во время работы. Пожалуйста, будьте осторожны, чтобы установить контроллер в гладкой, хорошо проветриваемой поверхностиХарактеристики продукта• Встроенный промышленный микроконтроллерСистемы соединение0 аккумулятор положительный и отрицательный полюс согласно значку контроллера доступа,Контроллер автоматически обнаружит напряжение батареи, нагрузка положительная иОтрицательный полюс согласно значку контроллера доступа, обратите внимание неОтвет: солнечная панель в соответствии с контроллером доступа.0 пожалуйста, сверьтесь с приведенной выше для того, чтобы получить доступ к, в противном случае это может привести к повреждениюКонтроллер или другие компоненты; серия разборки идет вразрез сПроводка заказа.I 12 V svstem с 17,5 V солнечными панелями, 24 V система с 36 V солнечными панелями.Напряжение отсечения разряда: относится к разрядке батареи к thevoltegeКогда нагрузка выключена, чтобы защитить аккумулятор, чтобы предотвратить разрядку батареиУщерба.Нагрузки режим работыI 24 H) выходная нагрузка 24 часа (за исключением батареи под напряжением]I 1-23 H) нагрузка на после заката и закрыта после установки часовL OH l Сумерки до рассветаОбратите вниманиеВ светильник функция управления управляется с помощью солнечной панели, использование светильник управленияФункция должна получить доступ к солнечной панели, иначе светильник не повлиял.Символ нагрузки QQ20171114164632Light, только то, что выходная нагрузка была включена, и естьНет подключения к нагрузке.12 В выходная нагрузка самая большая 24 В, 120 Вт Максимальная выходная мощность 240 Вт, нагрузка можетНе превышает выходную мощность, если есть инвертор, инвертор может быть непосредственноПодключен к батарее, потому что инвертор сам поставляется с под напряжениемСредства защиты.До тех пор, пока он не настроен на I 1-23 H] или [OH] режим |, lмодель оптической задержки)Батарея не под давлением (символ батареи не мигает), одиночныйКороткое нажатие клавиши поворота может открыть/закрыть выход нагрузки.

Вопросы о товарах:

1. Сколько ватт (Вт) солнечных панелей можно подключить к 10А, 20А и 30А?10A в пределах 120 Вт, 20A в пределах 240 Вт, 30A в пределах 360 Вт2. В: поддерживает ли этот контроллер литиевые батареи?О: новый контроллер доступен только с свинцово-кислотными батареями.3. В: моя солнечная панель 36 В 200 Вт, могу ли я заряжать аккумулятор 12 в?Ответ: Зарядка 12 В батареи, рабочее напряжение солнечной панели может быть от 17 в до 23 В; для 24 В батареи, рабочее напряжение солнечной панели может быть от 36 В до 46 В.Пожалуйста, подтвердите, что мощность и рабочее напряжение солнечной панели находятся в этом диапазоне. Если он слишком высокий, он повредит контроллер.4. Вопрос: Можно ли подключить инвертор к стороне нагрузки контроллера?Ответ: Пожалуйста, подключите инвертор непосредственно к батарее, а не к клемме нагрузки контроллера.5. Вопрос: Есть ли у контроллера требования к емкости аккумулятора?О: нет, если напряжение соответствует ему (но максимальный ток платы и емкость батареи должны соответствовать). Например, ток солнечной панели составляет 5 А, емкость батареи предпочтительно 50 А · ч, ток солнечной панели-10 А, а емкость батареи-100 А · ч. Не используйте большую плату для зарядки маленького аккумулятора, что может быть опасным.6. Вопрос: Как подключить солнечные панели, батареи и контроллеры?О: пожалуйста, сначала Подключите аккумулятор (чтобы убедиться, что аккумулятор полностью заряжен), затем подключите солнечную панель. При разборке, пожалуйста, сначала снимите солнечную панель, затем снимите аккумулятор, пожалуйста, подключите его точно так же, как этот заказ, в противном случае контроллер и другие компоненты, возможно, повреждены.Упаковка включает в себя:1 x Солнечный контроллер 30A
