Сварочный аппарат OTDR комплект дешевой цене FTTH Набор инструментов T45 сварочный аппарат SV20A OTDR мини оптический Мощность метр VFL

Описание

Orientek T45 сварочный аппарат + рефлектометр SM OTDR 1310/1550nm + КПМ + OLS + VFL

О Orientek:

Сварочный аппарат OTDR комплект дешевой цене FTTH Набор инструментов T45 сварочный аппарат SV20A OTDR мини оптический Мощность метр VFL

Ящик для инструментов детали:

1. Спецификация сплайзера

Метод выравнивания	Точное выравнивание ядра и обшивка
Применимый ﬁbers	Любые обычные оптические материалы. Резиновые изоляционные и перемычки, которые соответствуют требованиям ITU-TG.651 ~ 653, ITU-TG.655 и ITU-TG.657
Оптический ﬁber диаметр	Облицовка: 80 ~ 150 мм, слой: 0,1 ~ 3 мм
Cuttlinglength	5-16 мм (с оптическим стеклом с оптическим ﬁber diameterle250mum); 10 мм (с оптическим стеклом с оптическим ﬁberdiameter: 0,25 ~ 3 мм)
Оптокабель consum ption (типичное значение)	0.02dB (SMF); 0.01dB (MMF); 0.04dB (DSF); 0.04dB (NZDSF)
Обратные потери	Лучше, чем 60dB
Оптокабель времени (типичное значение)	Фотоаппаратов моментальной печати 7 s
Время нагрева (типичное значение)	18с
Испытание на растяжение	1,96 ~ 2.25N
Термальность shrinkagetube	60 мм, 40 мм и серия термоусадочных трубок
Графический дисплей	Высокопроизводительный 4,3 дюймовый ЖК-дисплей
Magniﬁcation времени	320 раз/88 раз
Оптокабель записи	10000 групп
Батарея Емкость	11,1 В, 6800 мАч, типичное значение, сплайсинга и термический велосипедный 330 раз
Батарея срок службы	Цикличная зарядка достигает 300-500, может быть заменена клиентами
Электрод срок службы	Стандартная стоимость составляет 4000 раз, может быть заменена клиентами
Строительство Освещение	Встроенные светильники с высокой яркостью и широким освещением
Рабочая среда	Температура:-10 ~ 50 ℃; hum: 0 ~ 95% RH, высота выше sealeve1: 0 ~ 6000 м
Управление интерфейсов	GUI Графический операционные интерфейсы
Extemal мощность	AC: AC100 ~ 240 В, 60 Гц, 0 ~ 1.5A, DC: DC10 ~ 15 в
Extemal порт	USB/SD
Размеры	120 мм (Ш) times130mm (H) times154mm (D), (без нескользящими резиновыми подошвами и вибрационная колодка)
Вес	1,59 кг (хост-двигатель). 0,37 кг (батарея)

Сварочный аппарат OTDR комплект дешевой цене FTTH Набор инструментов T45 сварочный аппарат SV20A OTDR мини оптический Мощность метр VFL

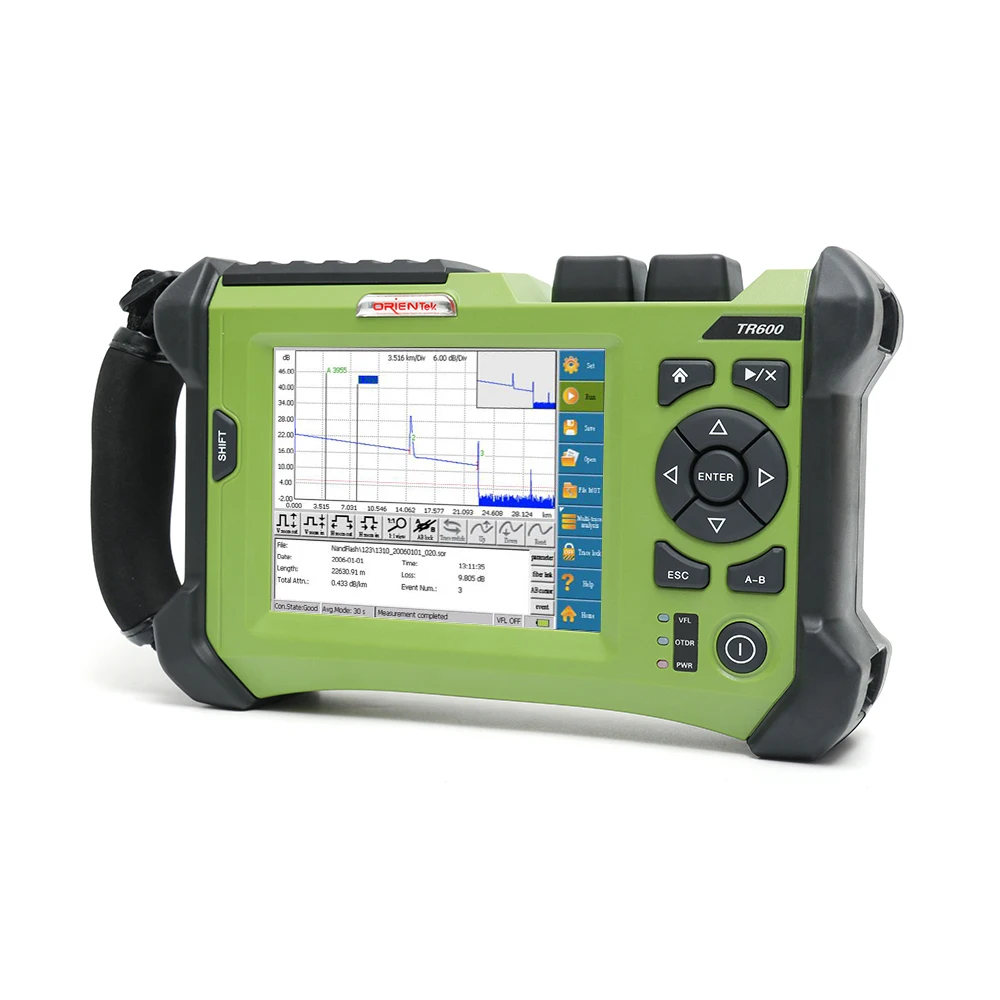

2: SV20A OTDR Спецификация

Модель	SM OTDR TR600 SV20A
Длина волны лазера (нм)	1310/1550
Динамический диапазон (дБ)	32/30
Ширина Импульса (ns)	5,20,40,80,160,320,640,1280,2560,5120,10240,20480
Дисплей	5,6 дюйма TFT lcd сенсорный экран
Слепая зона событий (м)	3
Зона затухания (м)	13
Линейность (дБ/дБ)	Plusmn0.05 дБ/дБ
Порог Потери (дБ)	0,05
Коэффициент разрешения Потери (дБ)	0,01
Коэффициент разрешения выборки (м)	0,125-8
Для отбора проб	32 k
Погрешность расстояния (м)	Плюсмн (1 м + 5 раз 10-5Время расстояния + интервал выборки)
Дальность (км)	0,3 to180
Объем памяти следа	Sd-карта (4G),> 10000 штук
Продолжительность измерения	Определяется пользователем; 5 сек, 10 сек, 15 сек, 30 сек, 1 мин, 2 мин и 3 мин выбираются
Оптический интерфейс	FC/UPC + SC/UPC + LC/UPC
Интерфейс передачи данных	USB интерфейс, интерфейс sd-карты
Прибор для визуального определения повреждения прибор для тестирования	В наличии
Мощность питания	Литиевая батарея; Непрерывная продолжительность работы ge 8 часов
Гарантийный срок	12 месяцев

3: мини-оптический измеритель мощности + мини-источник света

T25M оптический Мощность метр

Wavelength Длина волны: 800 ~ 1700 нм
② Детектор InGaAs
③ Диапазон измерения:-70 ~ + 3 дБм
④ Отделение для удостоверения личности-Разрешение: 0,01 дБм
Connector Разъем: SC + 2,5 мм Универсальный (1,25 мм для LC опционально)
⑥ Источник питания: щелочная батарея (3 AA 1,5 V)

T15MS источник света в оптическом диапазоне

Wavelength Длина волны: 1310/1550 нм
Typical стандартная выходная мощность:-5dBm
③ Стабильность выхода: plusmn0.05dB/15 mins; plusmn0.1dB/8 часов
Frequencies частоты модуляции: CW, 270 Гц, 1 кГц, 2 кГц
Connector Разъем: SC + 2,5 мм Универсальный (1,25 мм для LC опционально)
⑥ Источник питания: щелочная батарея (3 AA 1,5 V)
