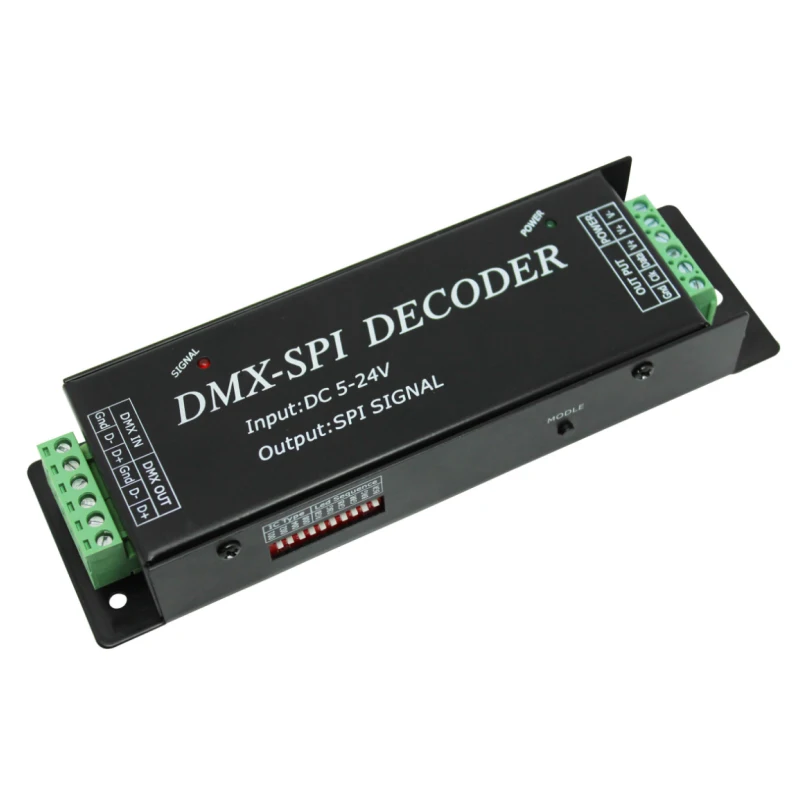

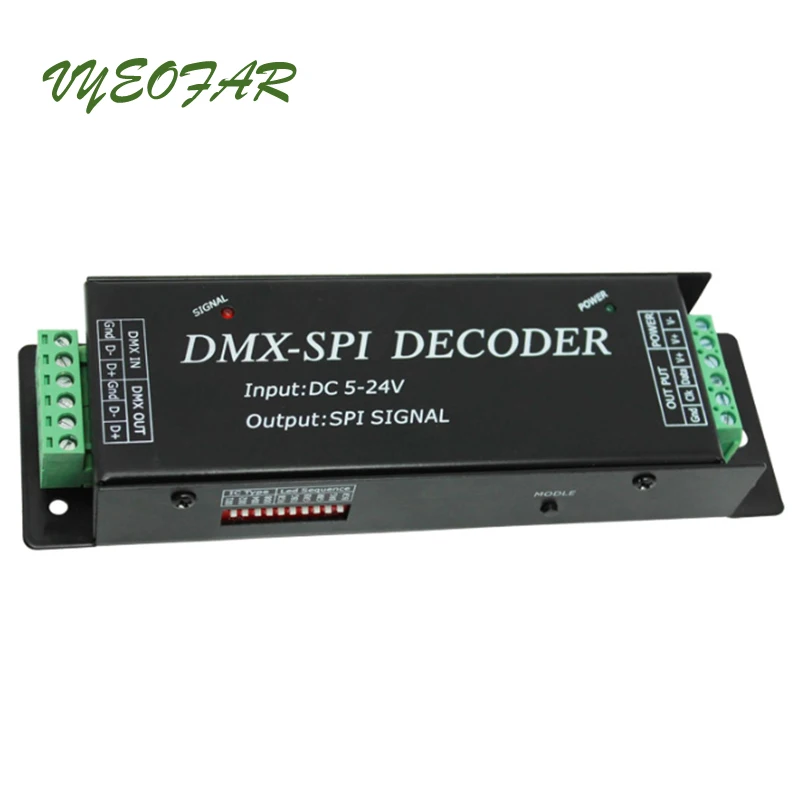

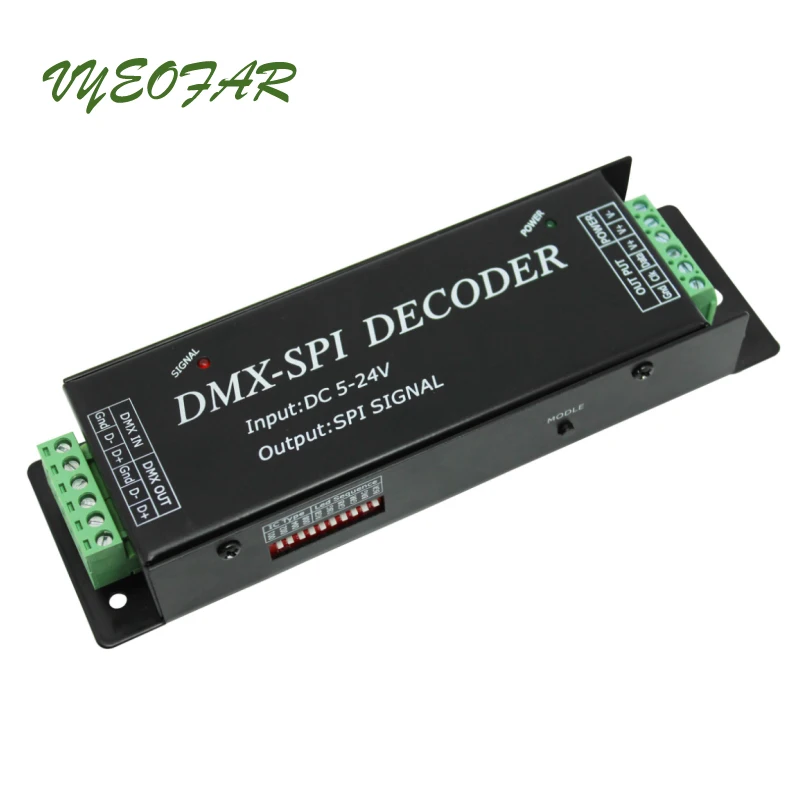

Светодиодный dmx-spi декодер для 2801 6803 2812 2811 IC RGB светодиодные ленты DMX200 DC5V 12V 24V Вход 512 точка SPI TTL сигнал светодиодный контроллер

Описание

Название:DMX-SPIДекодер

Модель: DMX200

Обобщение

Декодер DMX-SPI принимает расширенный блок микроуправления, он получает Стандартный DMX-512 сигнал цифрового управления, который широко используется в международном и преобразует его в SPI сигнал для привода светодиодный, он поддерживает 10 видов различных моделей ламп, в то же время порт DMX сигнала имеет меры защиты от молнии; Вы можете подключить декодер DMX с цифровой консолью DMX для достижения затемнения или различных изменений процедур. Не подключен к консоли DMX, вы можете выбрать встроенные 35 видов моделей по умолчанию через кнопку modle, точки по умолчанию 1024.

Технические параметры

Контроллер

● Рабочая температура:-20-60 ℃

● Входное напряжение: DC5-24V

● Выход: SPI сигнал (данные, CLK)

● Внешний размер: L175 x W53 x H27 (мм)

● Размер упаковки: L180 x W58 x H55 (мм)

● Вес нетто: 256,2 г

● Вес брутто: 292,6 г

● Максимальная мощность: 480 Вт

Внешний размер

Контроллер Внешний размер:

Интерфейс Параметры

Интерфейс DMX сигнала принимает 6-контактный зеленый интерфейс терминала, проводка является следующим:

DMX в: Входной интерфейс DMX сигнала, D + должен быть подключен с положительным сигналом, D-подключен с отрицательным сигналом, Gnd соединен с заземлением.

DMX выход: Выходной интерфейс DMX сигнала, D + должен быть подключен с положительным сигналом, D-подключен с отрицательным сигналом, Gnd соединен с заземлением.

Выход питания и нагрузки принимает 6PIN Зеленый терминал, проводка является следующим:

Мощность: Входной интерфейс питания, V + должен быть подключен с положительной мощностью, V-подключен с

Отрицательная мощность, диапазон напряжения питания DC5-24V

OUT: Выходной интерфейс нагрузки, V + должен быть подключен с положительным освещением, GND соединен с отрицательными, данные, связанные с интерфейсом передачи данных света, CLK соединен с часами интерфейса света.

Совет по применению

1. Параметры настройки декодера

Можно изменить тип света, который поддерживает декодер через переключатель DIP. Декодер может поддерживать 10 видов SPI полосок на рынке. Следующим образом:

Если есть 2 сигнальных линии, то вам нужно подключить наземный провод, часовую линию, линию передачи данных с GND, CLK, данные; если это 1 сигнальная линия, тогда просто нужно подключить провод заземления, линия данных с GND, данные.

Примечание: Если напряжение полосы V + совпадает с входным напряжением контроллера, то он может напрямую подключаться к контроллеру V +; если нет, то необходимо подключить другой источник питания.

Так как характеристики света на рынке отличаются, может быть разница в последовательности RGB, серия некоторых огней-RGB, некоторые серии-RBG, GRB и так далее, таким образом, переключатель DIP обеспечивает модификацию RGB последовательности.

DIP переключатель показаны ниже:

Тип IC: выбор типа света. Накопление первых четырех DIP 1*1 + 2*0 + 4*0 + 8*0 = 1, поиск таблицы, вы можете найти его LPD6803.

Светодиодный индикатор: выбор RGB. DIP 5 выше нажимается, это означает, что цветовая последовательность света является RGB.

Примечание: Если Тип IC более 10, например, 12,14, по умолчанию 10, то есть P9813; когда светодиодный индикатор, есть два или более DIP, например, 5,7, 9 нажимаются одновременно, По умолчанию это займет самое большое значение 9, то есть BRG.

2. Описание индикатора: сигнал загорается означает, что он обнаруживает кнопку, сигнал выключен означает, что кнопка не нажата.

3. кнопки могут использоваться только тогда, когда контроллер не подключен к DMX сигналу, когда контроллер подключен к консоли DMX, режим консоли является приоритетом, и кнопки не будут иметь никакого эффекта.

Изменения режима приведены в следующей таблице:

Типичные Применение

Одиночный силовой cOnnect односигнальная полоса состояние:Если напряжение V + полосы одинаковое с входным напряжением контроллера, и световой сигнал один, то он может напрямую подключаться к контроллеру V +;

Одиночная мощность подключения двойной сигнальной линии полосы Состояние:Если напряжение V + полосы одинаковое с входным напряжением контроллера, и световой сигнал двойной, то он может напрямую подключаться к контроллеру V +;

Двойная сила CПодключитьсяОдиночныйСостояние полосы сигнальной линии:Если напряжение V + полосы не совпадает с входным напряжением контроллера и световым сигналом, необходимо подключить другой источник питания.

Двойная мощность подключения двойной сигнальной линии полосы Состояние:Если напряжение V + полосы не совпадает с входным напряжением контроллера и сигналом света является двойным, необходимо подключить другой источник питания.

Посылка:

1 шт. DMX-SPI декодер сигналов
