Светодиодный контроллер 3CH 4CH DMX512 декодер постоянного тока 350ma/700ma RGB RGBW для Светодиодный прожектор светильник светодиодный настенный светильник

WS-DMX-HLB-3CH

I. Технические характеристики
Рабочая температура:-20-60 ℃
Напряжение питания: DC5V-36V
Размер продукта: L80 * W55 * H18mm
Выход: 3 группы один светодиод (6 Pin)
(Не общий анод)
Постоянный ток каждой группы: 350mA/700mA
Другое ток может быть изменен
Вес: 0,1 кг

II. Функция
1. каждый DMX общий контроллер занимает 3 DMX адреса, принимает кодирующий переключатель набора адреса, это бинарный переключатель числового кода, который устанавливает DMX исходный адресный код от 1 до 9,1 является самым низким и 9 является самым высоким, 511 адресных кодов может быть setted во всех. DMX оригинальный адресный код равен агрегированному значению от 1 до 9, наберите переключатель кодирования вверх (на setted 1), значение бит может быть получено, скорее всего, значение Бит 0. Например: если вы хотите установить 37 в качестве адресного кода, вы можете только набрать первый, третий и шестое значение переключателя кода от 1 до 9 составляет 32 + 4 + 1, то есть исходный адресный код DMX512 равен 37.
2. Сигнал DMX может быть получен при кодировании переключателя FUN (10) = OFF.
3. Когда переключатель кодирования, что забавно (10) включен. Его функции таковы:
Switch1-9 выключен черный
Switch1 = красного цвета
Switch2 = зеленого цвета
Switch3 = цвет: синий
Switch4 = на желтом цвете
Switch5 = на фиолетовый
Switch6 = на голубой
Switch7 = на белом фоне
Switch8 = на семицветном jumpy меняя (8 шагов скорости)
Switch9 = на семицветном постепенном смене (8 ступеней скорости)
4 Если переключатель кодирования 8 или 9, от 1 до 7 является выбором для скорости, есть 8 шагов во всех, описание следующее:
Switch1-7 отключен 0 шагов
Swotch1 = на 1 шаге
Swotch2 = на 2 шага
Swotch3 = на 3 шага
Swotch4 = на 4 шага
Swotch5 = на 5 шагов
Swotch6 = на 6 шагов
Swotch7 = на 7 шагов
5. Есть несколько переключателей в то же время, большое значение является стандартным.

WS-DMX-HLB-4CH

I. Технические характеристики
Рабочая температура:-20-60 ℃
Напряжение питания: DC5V-36V
Размер продукта: L82 * W65 * H18mm
Выход: 4 группы один светодиод (6 Pin)
(Не общий анод)
Постоянный ток каждой группы: 350mA/700mA
Другое ток может быть изменен
Вес: 0,1 кг

II. Функция
1. каждый DMX общий контроллер занимает 4 DMX адреса, принимает кодирующий переключатель набора адреса, это бинарный переключатель числового кода, который устанавливает DMX исходный адресный код от 1 до 9,1 является самым низким и 9 является самым высоким, 511 адресных кодов может быть setted во всех. DMX оригинальный адресный код равен агрегированному значению от 1 до 9, наберите переключатель кодирования вверх (на setted 1), значение бит может быть получено, скорее всего, значение Бит 0. Например: если вы хотите установить 37 в качестве адресного кода, вы можете только набрать первый, третий и шестое значение переключателя кода от 1 до 9 составляет 32 + 4 + 1, то есть исходный адресный код DMX512 равен 37.
2. Сигнал DMX может быть получен при кодировании переключателя FUN (10) = OFF.
3. Когда переключатель кодирования, что забавно (10) включен. Его функции таковы:
Switch1-9 выключен черный
Switch1 = красного цвета
Switch2 = зеленого цвета
Switch3 = цвет: синий
Switch4 = на желтом цвете
Switch5 = на фиолетовый
Switch6 = на голубой
Switch7 = на белом фоне
Switch8 = на семицветном jumpy меняя (8 шагов скорости)
Switch9 = на семицветном постепенном смене (8 ступеней скорости)
4 Если переключатель кодирования 8 или 9, от 1 до 7 является выбором для скорости, есть 8 шагов во всех, описание следующее:
Switch1-7 отключен 0 шагов
Swotch1 = на 1 шаге
Swotch2 = на 2 шага
Swotch3 = на 3 шага
Swotch4 = на 4 шага
Swotch5 = на 5 шагов
Swotch6 = на 6 шагов
Swotch7 = на 7 шагов
5. Есть несколько переключателей в то же время, большое значение является стандартным.

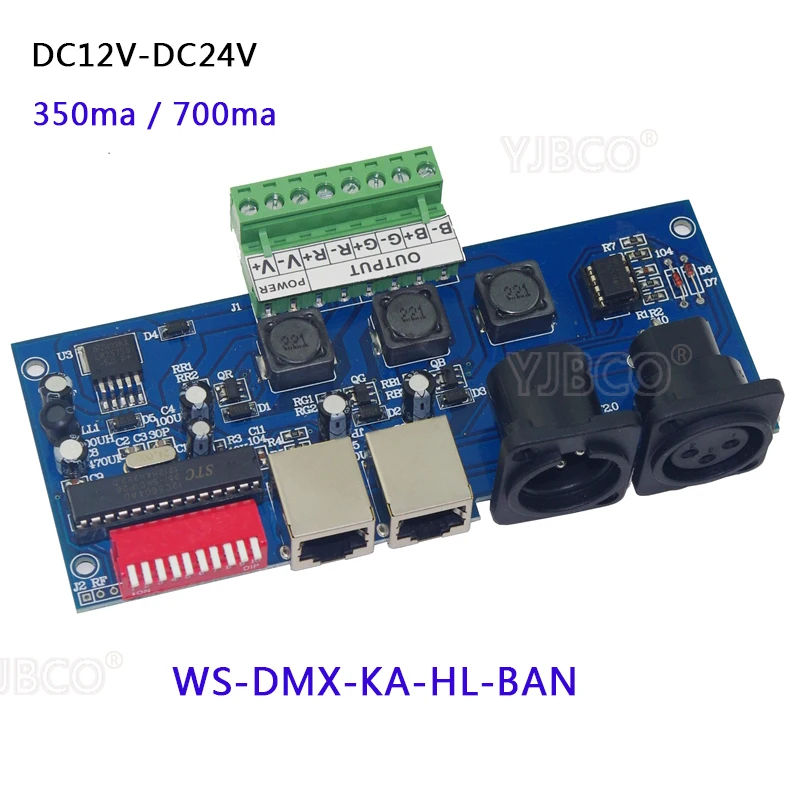

WS-DMX-KA-HL-BAN

I. Технические характеристики

Рабочая температура:-20-60

Напряжение питания: 12-24 В постоянного тока

Размер продукта: L140 * W60 * H30mm

Вес нетто: 120 г

Вес брутто: 120 г

Режим подключения: Com350mA каждый цвет

II. Функция

4 Если переключатель кодирования 8 или 9, от 1 до 7 является выбором для скорости, есть 8 шагов во всех, описание следующее:

5. Есть несколько переключателей в то же время, большое значение является стандартным.

V Световой поток схема

Характеристическая вязкость полимера. Sfafety информация
1. Входное напряжение этого контроллера должно соответствовать. Спецификации, другие высокое напряжение, скорее всего, разрушит его
2. Никогда Не подключайте два провода непосредственно в чехол от короткого замыкания.
3. Провод должен быть соединен в соответствии с цветами, которые соединяют схему.
4. Гарантия на этот продукт составляет один год, за этот период взимается плата, но исключается искусственная ситуация повреждения.
