Описание

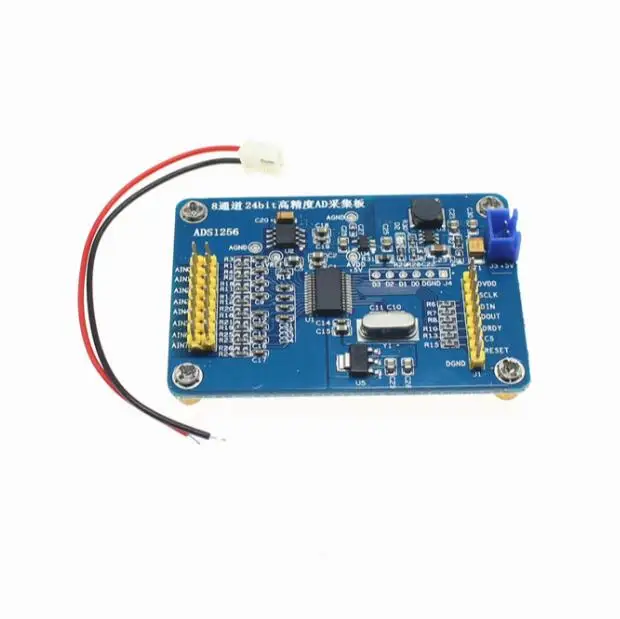

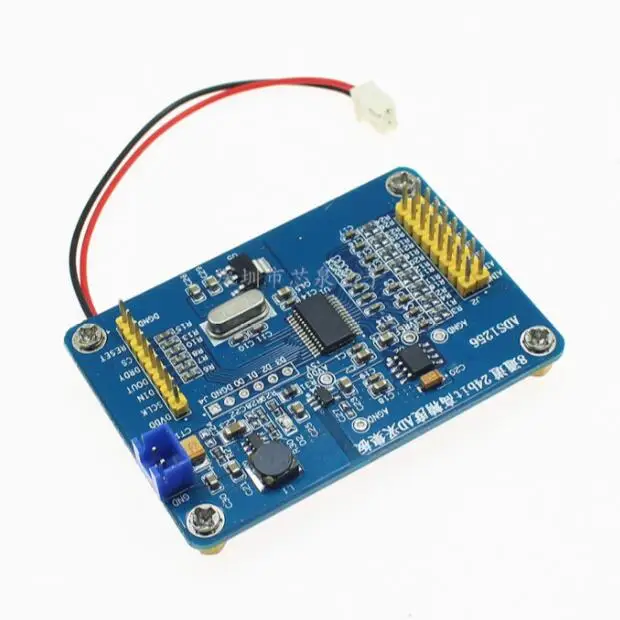

Информация о продукте:
1. Входной терминал питания, верхний конец заземлен и нижний конец + 5 В.
2, LT3461 чип питания, высокая пульсация подавления шума.
3. Индикатор питания.
4, LP2985, LDO может эффективно фильтровать низкочастотный шум, производить очень чистый + 5 В, обеспечить аналоговую мощность для ASD1256.
5, ADR431BRZ, серия B-это Высокоточный эталон. Контрольный чип обеспечивает высокую точность 2,500000 в
6, пробное отверстие.
7. Аналоговый входной терминал, AIN0-AIN7 имеет в общей сложности восемь входных портов, которые могут использоваться в качестве 8 самостоятельных одиночных входов, или в качестве группы из 4 дифференциальных входов. AIN0 и AIN1-это группа, AIN2 и AIN3 AIN4 и AIN5 AIN6 и AIN7.
8, аналоговый наземный вход
9. Входное сопротивление и сопротивление затуханию. Резистор затухания не паян по умолчанию.
10, ADS1256 главный чип управления.
11. AMS1117-3.3v обеспечивает цифровое напряжение для ADS1256.
12, NSK бренд кварцевый генератор, 7,68 МГц
13. Интерфейс связи с MCU.
Часть кода программы показывает:
/************************************************* **********************
* Название: Ad1256Ini ()
* Функция: Инициализация ADS1256
* Параметры входа: ain_slect: выбор канала pga: Встроенный Выбор усиления fdat: коэффициент преобразования
* Параметры экспорта: 0: Сбой инициализации 1: успешно инициализация
* Дата подготовки: 2013-10-31
************************************************** **********************/
Void Ad1256Ini (void)
{
Uint8 zz;
Время (DRDY);
Zz = SpiMasterSendData (сброс);
ColDelayUs (100);
Время (DRDY);
Zz = SpiMasterSendData (синхронизация);/команда синхронизации
Zz = SpiMasterSendData (WAKEUP);/команда пробуждения
Время (DRDY);
Zz = SpiMasterSendData (WREG STATUS);/запись 4 регистратора в чередование
Zz = SpiMasterSendData (3);
Zz = SpiMasterSendData (0x04);/состояние: MSB; AOTO ColCalibration; буфер отключается
Zz = SpiMasterSendData (0X0F);/MUX: AIN0
Zz = SpiMasterSendData (0X20);/ADCON: FCLK IN; распознавание сенсором; PGA 1
Zz = SpiMasterSendData (0XD0);/DRATE: Ads1256Fdata 15 KSPS
ColDelayUs (50);
}
/************************************************* **********************
