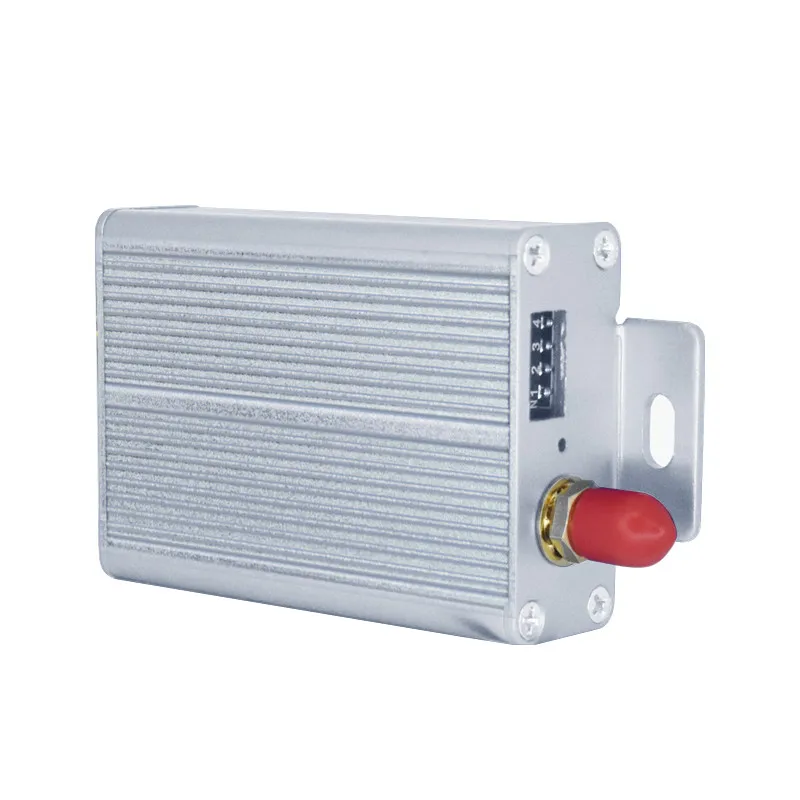

Sx1278 lora модуль 500 мВт 433 МГц/450 МГц/470 МГц uhf lora dtu 20 км ультра lora длинный диапазон беспроводной Радиочастотный трансивер модули

Описание

Уважаемые покупатели, пожалуйста, напоминайте следующие вещи:

1. Набор параметров по умолчанию на заводе составляет 433,250 МГц, RS232 и RS485, скорость передачи данных по воздуху 240bps, скорость передачи данных интерфейса 1200BPS, 500 МВт, 5 в постоянного тока;

2. Этот радиомодем также может быть ttl интерфейсом, если нужен ttl, пожалуйста, сообщите мне после размещения заказа;

3, скорость передачи данных воздуха и интерфейс (серийный) скорость передачи данных могут быть подтверждены через программное обеспечение.

4. Если требуется 12 В постоянного тока, пожалуйста, сообщите мне после размещения заказа.

Технические характеристики:

Продукты Особенности:

●Поддержка VHF/UHF (410-470 МГц) Программирование пользователей;

● Customized и RS-485 ttl по индивидуальному заказу;

● Скорость последовательных данных 1200-9600bps установленная, скорость передачи данных воздуха 240-9600bps установка пользователя;

● Короткое время передачи-приема; задержка связи менее 3 мс;

● Дальность передачи 10 км;

● Самая высокая чувствительность до-136dBm;

Технические параметры:

Частотный диапазон	410-470 МГц
Стабильность частоты	≤±10PPm
Передача Мощность	500 МВт/1 Вт
Модуляции	Lora
Воздушный скорость передачи данных	240-9600bps
Интерфейс	RS232 и RS485 (ttl заказной)
Питание	5В @ 2A (8 ~ 36 В по индивидуальному заказу на заводе)
Интерфейс формат данных	8E1/8N1/801
Дальность передачи	10 км в открытом и чистом воздухе, с максимальной мощностью, 5dBi антенна усиления, высота 2 м, Скорость передачи данных по воздуху: 240bps
Чувствительность приема	-136dBm @ 240bps/-120dBm @ 9600bps
Пропускная способность канала	125KHZ @ 240bps/250KHz @ 9600bps
Рабочая Температура	-40 ℃ ~ 80 ℃ (Промышленный сорт)
Рабочая влажность:	От 10% до 90% относительной влажности, без конденсации
Выбросов ток	≤1. 5А (максимальный выходной ток не менее 2А)
Получение ток	≤80mA
Размеры (Д/Ш/В)	86X45X20 мм
Вес (г)	≤500g

Измерение

Sx1278 lora модуль 500 мВт 433 МГц/450 МГц/470 МГц uhf lora dtu 20 км ультра lora длинный диапазон беспроводной Радиочастотный трансивер модули

Pin-определения

Контакты	XZ-DT78-LSX	Обратите внимание
DB9 Штекерный соединитель	1	VCC (+ 5 V)	5 ~ 36 V на заказ
	2	RS-232/RXD
	3	RS-232/ТСД
	4	GND	Заземления блока питания
	5	AGND	Заземления сигнала
	6	RS-485/A
	7	RS-485/B
	8	SET_EN (установить включить)
	9	SQ (индикатор сигнала приема)

XZ-DT78-L частоты

По умолчанию частотный канал CH0, частота 0 каналов может быть произвольно установлена и сохранена программным обеспечением. Пользователи могут вводить/перезаписывать любую необходимую частоту Rx и Tx в программном обеспечении.

Программное обеспечение для программирования

1,1Ввести режим настройки

Аппаратное обеспечение: Подключите 8ThНоги с заземлением и зеленый светодиод держит освещение, модуль входит в режим настройки, скорость последовательного порта 9600 8N1

Программное обеспечение: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT78 входит в режим настройки, и выход последовательного порта ОК

Формат + + +

Return OK

1,2Канал 0 настройка частоты (эта частота является рабочей частотой 0 канала

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

Пояснение> WF0 означает частоту работы канала записи 0

RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

TX: означает, что частота передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

То же XZ-DT78 настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи. Переключатель Dip может устанавливать частоту только в канале 0.

1,3Интерфейс скорость передачи данных настройки

Формат> WBA

Возврат <Com_Rate: 1200L

Пояснение> WB означает скорость записи интерфейса

A ~ E means1200 ~ 9600bps; A = 1200L, B = 1200 H, C = 2400, D = 4800, E = 9600

Примечание: A = 1200L, 1200 интерфейс, 240bps воздушная передача, самое длинное расстояние связи.

1,4Паритет биты настройки

Формат> WVN

Возврат <Проверка: 8N1

Объяснение> WV означает бит четности интерфейса

N 、 E 、 O означает 8N1 、 8E1 、 8O1

1,5Прочитали все параметры команды

Формат> R

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

<Com_Rate: 1200

<Air_Rate: 1200

<Проверки: 8N1

Пояснить выходные данные XZ-DT78 рабочие параметры тока

1,6Выход режим настройки

Формат> Система домашнего театра

Return OK

XZ-DT78 режиме exit setup, если XZ-DT78 входит в режим настройки, он будет выезжать, когда он не имеет никаких действий команды в непрерывном 60 S.

В комплект входит 2 шт. LoRa радио модем, 2 шт. соединительный кабель, 2 шт. маленькая присоска антенна

Инструкции по подключению:

Для изучения большего количества продуктов

Приложений

● Производство нефти и газа, мониторинг трубопроводов, распределение газа, мониторинг тепловой сети

● Система мониторинга водоочистных скважин, воды и сточных вод

● Управление питанием, автоматизация распределения, управление нагрузкой

● Система позиционирования gps, мобильная передача данных

● Сейсмическое, метеорное, экологическое и городское освещение

● Управление железнодорожными, транспортными, металлургическими, химическими и промышленными системами автоматизации

● Контроль и контроль сосуда (UMV), связь данных управления роботом

● Армейская, полицейская связь

● Промышленный пульт дистанционного управления, Телеметрия, автоматизированная система сбора данных
