T-BOX bluetooth mmi 2G/3G Audi A2DP music streaming(AptX,AAC,SBC) Audi A1 A4 A5 A6 A7 A8 Q3 Q5 Q7

T-BOX mmi 2G/3G Audi Bluetooth A2DP (AptX,AAC,SBC)

T-BOX mmi 2G/3G Audi Bluetooth A2DP (AptX,AAC,SBC)Мультимедийная система для автомобилей Audi с MMI 2G и MMI 3G (A1,A4,A5,A6,A7,A8,Q3,Q5,Q7)Полная интеграция в штатную бортовую систему. Разработано с учетом всех потребностей владельцев Audi, с возможностью качественного вывода звука без потери качества.Возможности:Подключение любого устройства через Bluetooth;Полностью цифровой звук Digital audio AptX, без использования цифро-аналоговых преобразователей (AUX и т.п);Высококачественный звук без потерь, шумов и помех;Полная совместимость со штатной системой Audi (управление и отображение информации на штатных мониторах), автотранслитерация русских символов для экрана приборной панели;Совместимость со стриминговыми сервисами Режим hands-free (система, позволяющая говорить и управлять телефоном без помощи рук) Плеер для воспроизведения контента mp3, flac, lossles (загруженные треки в Вашем телефоне)MMI 2G (2-го поколения)Время установки:A6 (4F) Lim. Неделя 05/2004> Неделя 44/2008A6 Avant (4F) Неделя 02/2005> Неделя 44/2008A6 Allroad (4FH) Неделя 12/2006> Неделя 44/2008A8 (4E) Неделя 26/2002> Неделя 36/2008Q7 Неделя 06/2006> Неделя 21/2009A5 Неделя 08/2007> Неделя 35/2008A4 (8K) Лим. Неделя 36/2007> Неделя 21/2009A4 (8K) Avant Неделя 03/2008> Неделя 21/2009MMI 3G (3-го поколения)Время установки( доступна комплектация - 6,5-дюймовый цветной ЖК-дисплей 1/4 Разрешение VGA (480 * 240)) с установкой карт 2 SD карт на DVD-ROM - 7Т2)A4 Неделя 22/2009>A4 Allroad Неделя 22/2010>A5 Неделя 22/2009>A5 Sportback + Кабриолет Неделя 45/2008>A6 (C6) Неделя 45/2008>Q5 Неделя 22/2009> Неделя 24/2012Q7 Неделя 22/2009>( доступна комплектация - 7-дюймовый с разрешением цветной ЖК-дисплей VGA (800 * 480) с установкой карт 3D на HD (жесткий диск) - 7T6)А1 Неделя 34/2010>A1 Sportback Неделя 45/2011>A4 Лим. + Avant Неделя 22/2009>A4 Allroad Неделя 22/2010>A5 Неделя 36/2008>A5 Sportback + Кабриолет Неделя 45/2008>A6 (4F) Неделя 41/2008>A6 (4G)A7A8 (4E) Неделя 36/2008>A8 (4H)Q3>Q5 2009> 2012Q5 Hybrid Неделя 26/2011> 2012Q7 Неделя 22/2009>

Инструкция T-BOX Audio interface предназначен для воспроизведения штатной автомобильной аудиосистемой звуковых файлов, записанных на телефон, а также для воспроизведения, стриминговых сервисов (Яндекс.Музыка, Play Музыка, Zaycev.net и т.п) Полностью эмулирует работу штатного CD-привода. Может функционировать как совместно с CD-приводом, так и без него. Совместим с автомобилями с интерфейсом MOST : • Audi (c MMI 2G - MMI 3G) Возможности •Подключение любого устройства через Bluetooth; •Полностью цифровой звук Digital audio AptX, без использования цифро-аналоговых преобразователей (AUX и т.п); Высококачественный звук без потерь, шумов и помех; •Полная совместимость со штатной системой Audi (управление и отображение информации на штатных мониторах), авто-транслитерация русских символов для экрана приборной панели, передача данных о треке в данный момент работает только на OS Android •Совместимость со стриминговыми сервисами (Яндекс.Музыка, Play Музыка, Zaycev.net и т.п); •Режим hands-free (система, позволяющая говорить и управлять телефоном без помощи рук); •Плеер для воспроизведения контента mp3, flac, lossles (загруженные треки в Вашем телефоне). Максимальное количество папок – 255 , максимальное количество треков в папке – 255. В данный момент работает только на OS Android •Поддержка совместной работы со штатным CD-приводом. Подключение Ближайшее место подключения T-BOX Audio interface находится за штатным CDC (CD чейнджер) Для демонтажа штатного CDC в комплекте есть специальные ключи.

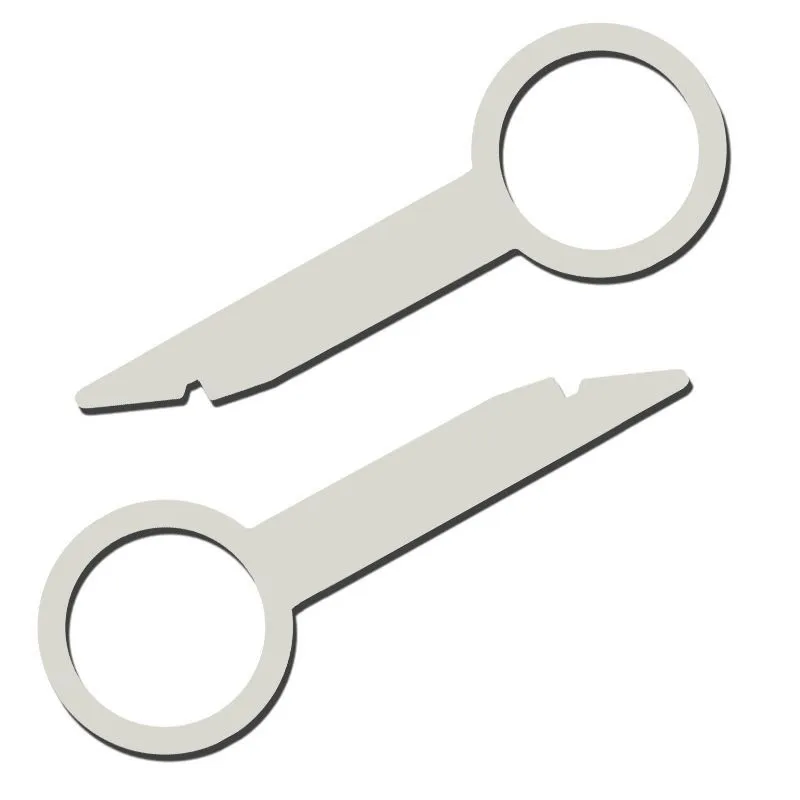

1)Демонтаж CDC

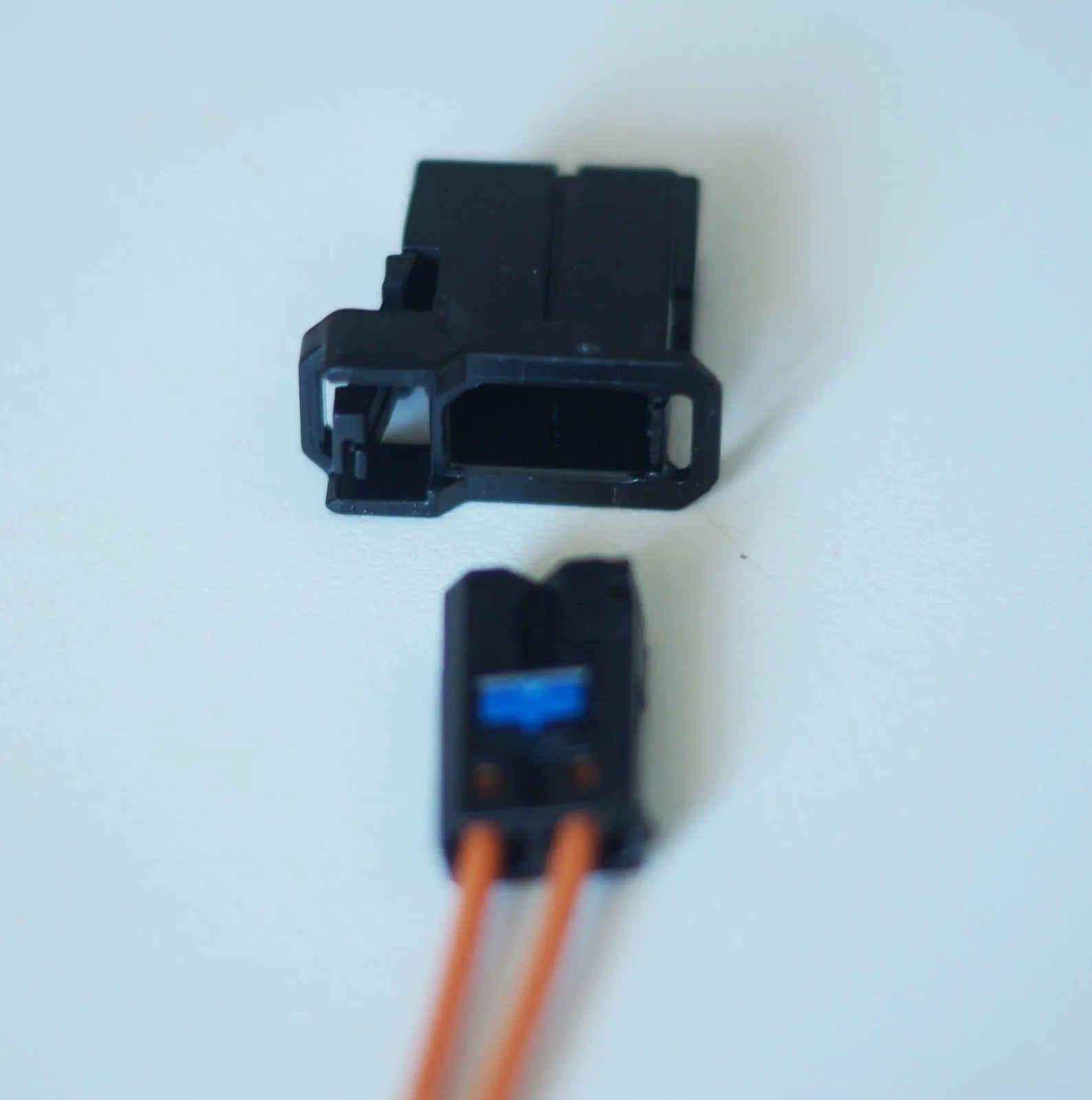

2)Подключить кабель питания адаптера к электропроводке: черный провод – GND (земля), красный провод - BATT (+12V, постоянный). Неправильное подключение кабеля питания ведет к выходу адаптера из строя. Ближайшее возможное место подключение питания коннектор питания CDC (CD чейнджер): Первый контакт как правило коричневый – GND (земля) Второй контакт может немного отличаться по цвету чаще всего красно-черный BATT (+12V, постоянный) Все контакты на коннекторе питания CDC пронумерованы. 3)Удалить заглушку из разъема MOST адаптера. С помощью оптической нитки (в комплекте) подключить адаптер в кольцо MOST (внимание – стрелки на разъемах означают направление сигнала). Если штатный CD-привод не нужен, можно использовать его разъем с оптонитками. Разобрать коннектор MOST CDC и переставить в нем при необходимости оптические нитки. Стрелки на разъемах означают направление оптического сигнала 1.Отогнуть фиксатор внутренней секции

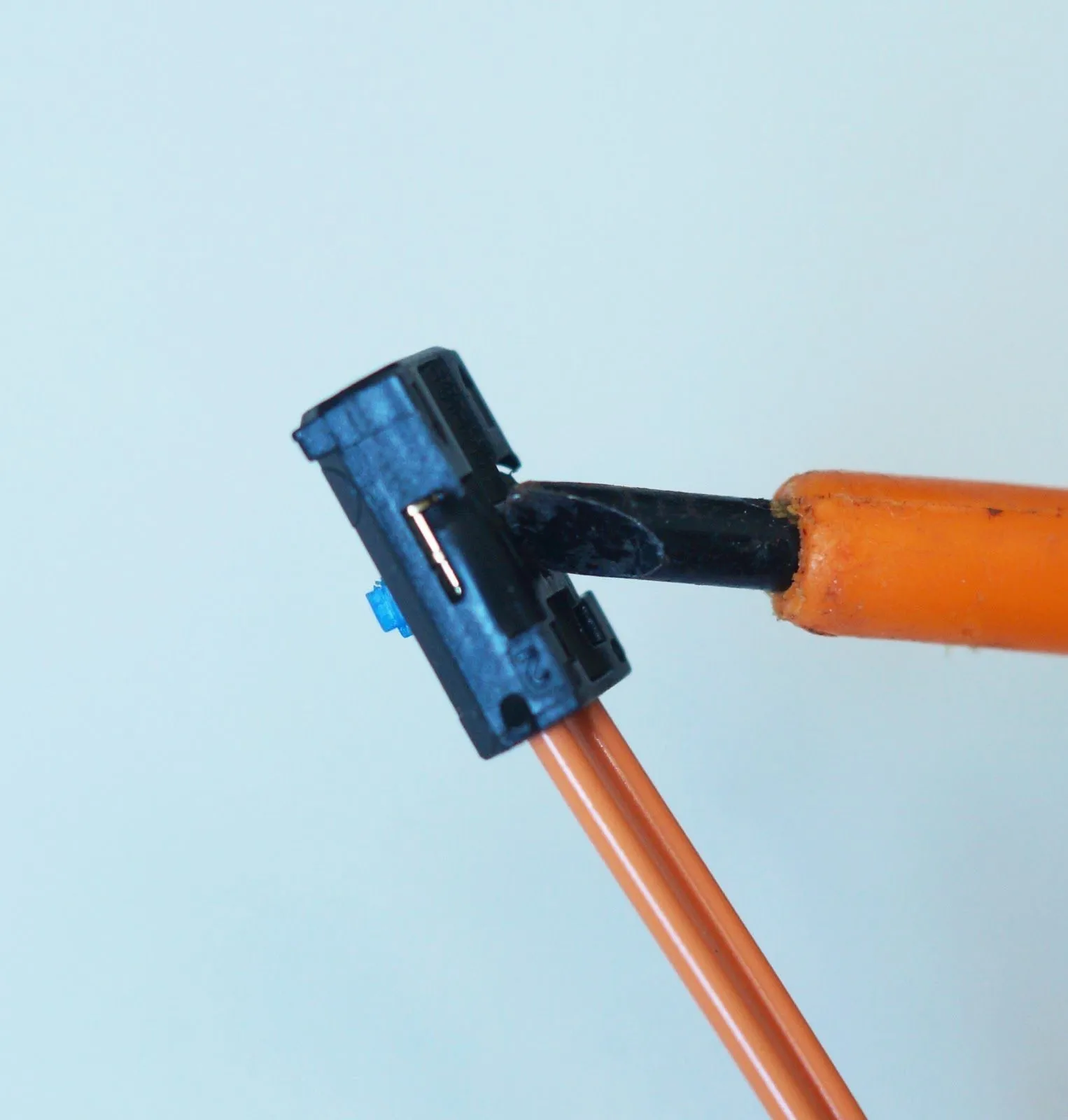

2.Удалить внутреннюю секцию из разъема

3.Наполовину вытащить фиксатор

4.Отогнуть защелку и освободить входящую оптонитку (POF)

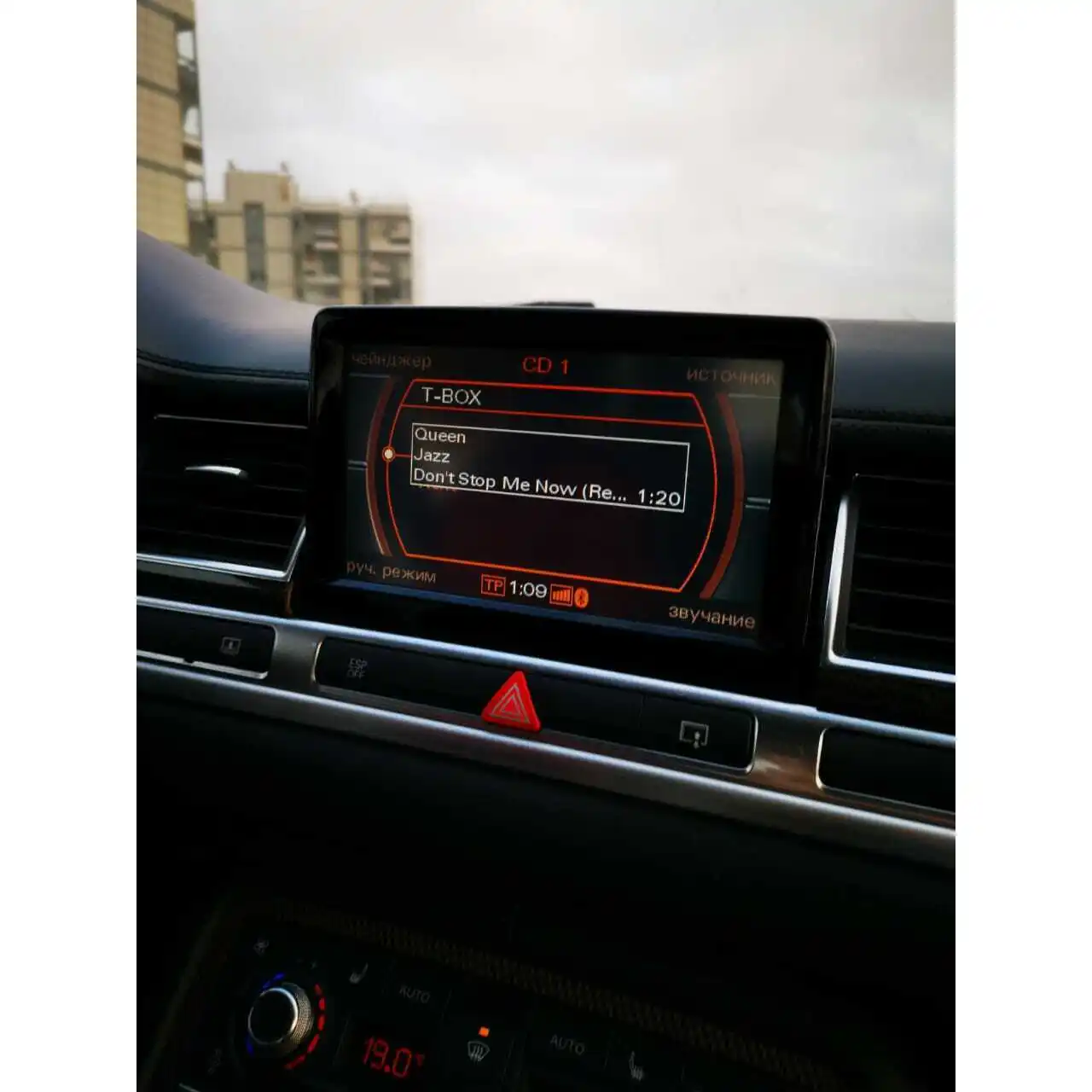

5.Вместо нее вставить оптонитку (POF) от коннектора T-BOX (в комплекте) 6.Собрать коннектор CDC 7.Разобрать коннектор T-BOX повторить 1,2,3 пункты 8.Отогнуть защелку и вставить в свободное место оптонитку(POF) от CDC 9.Собрать коннектор T-BOX Если внешнего CD-привода нет или он не нужен, то адаптер можно подключить в любую точку интерфейса MOST. Работа Работа T-BOX эквивалентна режиму штатного CD-MP3 привода (CDC). Адаптер запоминает текущий режим и при перезапуске системы стартует в режиме, который был до выключения. Определение нового Bluetooth устройства осуществляется штатной кнопкой SCAN, после чего на экране телефона появится два Bluetooth устройства: Bluetooth Audi (передача звука) Bluetooth Data (передача данных) Режим «громкой связи» работает только в том случае, когда адаптер находится в активном режиме (т.е. при прослушивании FM-радио или CD не активен). Комплект поставки Разъемы адаптера: 1) разъем питания и микрофона 2) разъем MOST (с заглушкой) Комплект поставки: •адаптер •кабель питания •оптический кабель (0,3м) •микрофон (опционально)
