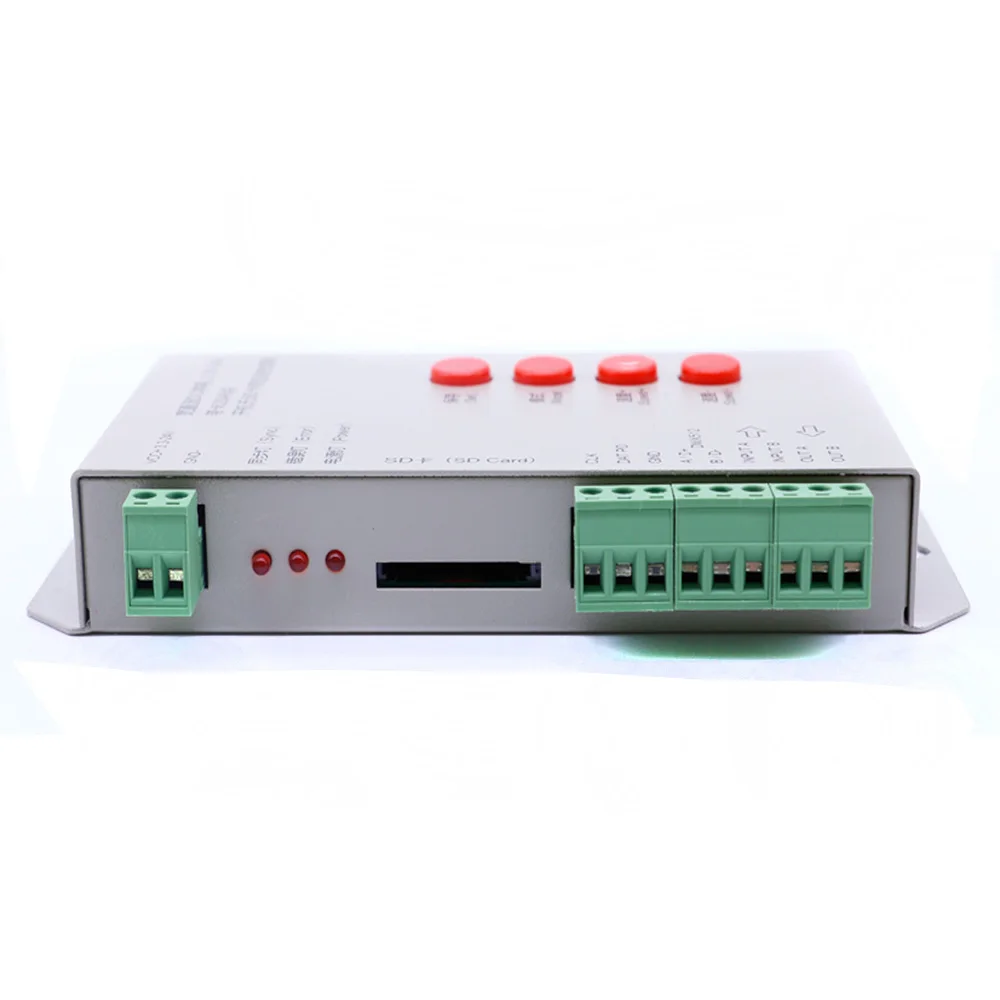

T1000S RGB контроллер 256 м sd-карта WS2801 WS2811 WS2812B LPD6803 светодиодный контроллер 2048 пикселей DC5~ 24 В T-1000S полноцветный контроллер

Описание

"Особенности:

Входное напряжение: 5 V-24 V

Размеры: 180 (Д) мм * 100 (Ш) мм * 40 мм (В)

Вес: 300 г

Количество программ: 16 макс

Максимальное количество пикселей: 2048

Совместим с однолинейными или двухлинейными чипами.

32-256 серый, поддержка программной гамма-коррекции.

Поддерживает правила и специальные формы ручки.

Однопортовый выход, может поддерживать 2048 света.

Автономный (sd-карта) контроль, воспроизведение содержания, сохраненного на sd-карте.

T-1000S храните максимум 16 программ, скопируйте несколько файлов на sd-карту для того, чтобы после форматирования sd-карты в формате «FAT».

Программа должна быть названа в заказах. Ex. : 00_1.led, 01_1.led, 02_1.led.

Примечание:

1. При T-1000S контроллера менее 512 пикселей Частота кадров может достигать 30 кадров в секунду. При T-1000S управления более 512 пикселей Частота кадров автоматически замедляется.

2. T-1000S должны использовать новое программное обеспечение Led Edit 2012.

Примечание:

Для сигнала ttl (SPI) источник сигнала контроллера должен напрямую подключаться к светодиодный заземлению.

Режим подключения

1. Несколько T-1000S контроллеров могут быть каскадными вместе и работать синхронно.

2. T-1000S Один ttl (SPI) сигнал и один RS485 выходной порт сигнала, может контролировать 2048 пикселей;

3. Когда светодиодный чип является однолинейным чипом только с данными, то просто нужно подключить к DAT и GND контроллера. Если светодиодный чип-это двухлинейный чип с DAT и CLK, то его необходимо подключить к DAT, CLK и GND контроллера.

4. Если вам нужно использовать сигнал RS485, вам нужно подключить контроллер A со светодиодный A (DMX +), контроллер B со светодиодный B (DMX-),

Посылка:

1x T-1000S RGB светодиодный контроллер пикселей

1 x sd-карта 256 Мб

1x отвертка

Поддержка IC (один IC символизирует точку пикселя)

T1000S RGB контроллер 256 м sd-карта WS2801 WS2811 WS2812B LPD6803 светодиодный контроллер 2048 пикселей DC5~ 24 В T-1000S полноцветный контроллер

Определение кнопки

Особенности:

1. 256 серого цвета, программное обеспечение для обработки гамма-коррекции.
2. Поддержка правил и специальной формы ручки.
3. Контроллер, выход порта, может привести 1024/2048 светильник.
4. Автономное управление, воспроизведение содержания, сохраненного на sd-карте
5. T-1000C хранить максимум 16 документов
Примечание: Модель T-1000S с одним выходом порта, когда она контролирует 512 пикселей скорость может достигать 30 кадров в секунду, более 512 пикселей, скорость кадра будет замедляться автоматически

Схема подключения:

Регулирующая функция кнопки:

Системы архитектура решения:

Точные параметры:
Слот для карт памяти:
. Тип: SD карты
. Объем: 128 МБ-2 Гб
. Формат файла: формат файла FAT
. Хранение файлов: *. led
Физические параметры:
. Вес: 0,2 кг
. Размер: 122 мм * 67 мм * 25 мм
. Температура:-40-85 градусов
. Volgate: DC5V/DC7.5-24V
. Мощность: 3 Вт

Примечание:
Чтобы копировать файлы на sd-карту, необходимо сначала отформатировать на sd-карту, обратите внимание, что каждая копия должна быть отформатирована до этого.
Sd-карта должна быть отформатирована как «толстый» формат.
