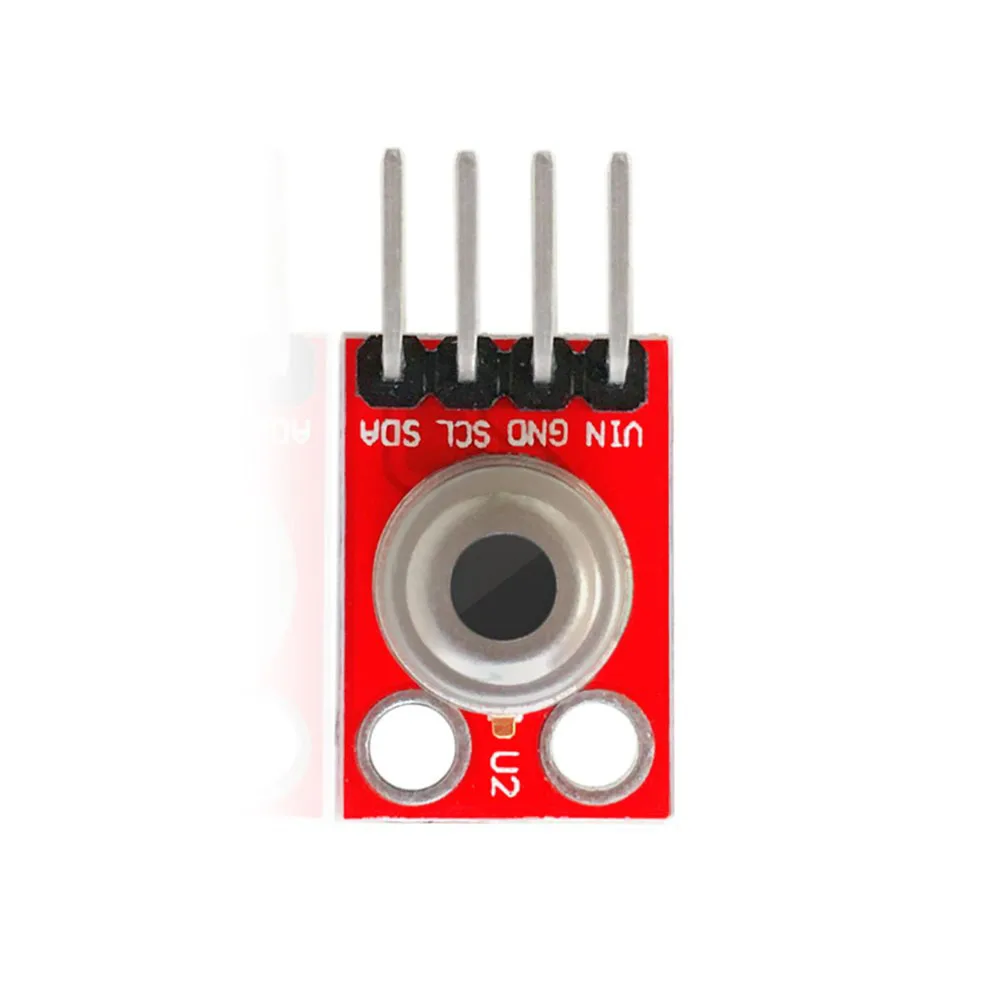

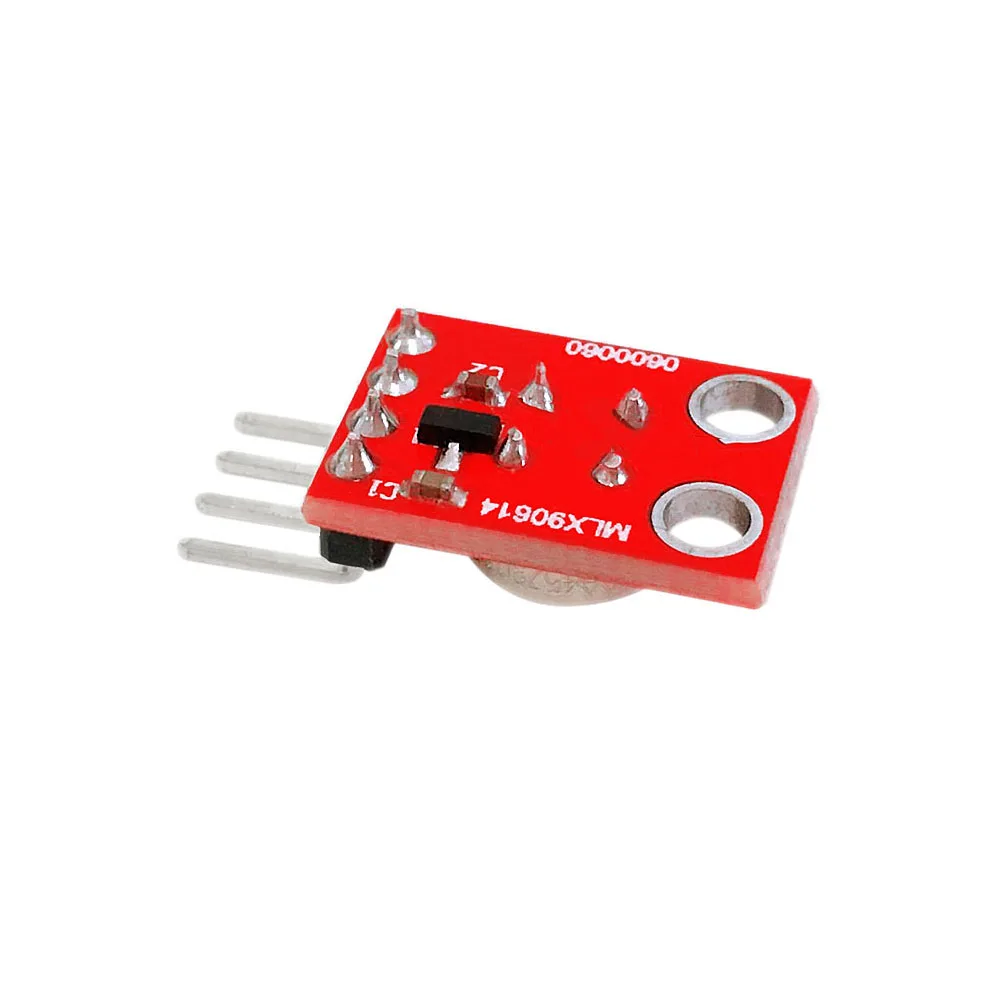

Taidacent MLX90614 Бесконтактный ИК Датчик Температуры ИК модуль сбора температуры цифровой инфракрасный датчик температуры

Обзор

MLX90614-это недорогой бесконтактный термометр, поставляемый компанией Melexis. Выходные данные линейно пропорциональны температуре объекта, с высокой точностью и высоким разрешением. Металлическая посылка TO-39 интегрирует микросхему инфракрасного индукционного термопилового детектора MLX81101 (температура измеряется компонентами PTC или PTAT) и обработкой сигнала, выделенным интегрированным чипом MLX90302, который специально используется для обработки выходного сигнала инфракрасного датчика. Для обеспечения защищенности окружающей среды и солнечного света в посылка встроен оптический фильтр (который может передавать Длинные волны), блокирующий видимое и почти инфракрасное излучение. Фильтр имеет полосу длины волны 5,5-14 мкм. Благодаря интеграции с низким уровнем шума, 17-битный аналого-цифрового преобразователя и мощный цифровой обработки сигналов чип, MLX90302, высокоточный и высокой разрешающей способностью Термометры реализуются. Дополнительный на чипе датчик температуры используется для того, чтобы измерить температуру чипа. После измерения выходных данных двух датчиков рассчитывается соответствующая температура окружающей среды и температура объекта. Расчетная температура объекта и температура окружающей среды находятся в блоке ОЗУ MLX90302 с разрешением температуры 0,01 °C и могут быть пропущены через двухпроводную SMBus (шина управления системой) совместимый интерфейс протокола (IIC совместимый) (разрешение 0,02 °C) или 10 бит ШИМ (широтно-импульсная модуляция) выходной режим. Диапазон заводских температур mlx90614 откалиброван, и температура, измеренная датчиком, является средней всех температур объекта в поле зрения.

Система позволяет подключать до 100 устройств на двух проводах. Адрес раба, хранящийся в EEPROM самого устройства. PWM pin также может быть настроен как режим теплового реле (вход для температуры объекта гадывается) для создания простого и экономичного термостата или температуры (замораживание/кипячение) сигнальное устройство без необходимости в MCU. Порог и гистерезис задаются через внутренний EEPROM. Выход MLX90614 не является релейным приводом, а логическим выходом, который можно подключить к релейному приводу при необходимости. В системе SMBus Эта функция может использоваться в качестве прерывания процесса для считывания рабских устройств в шине и определения ее точного состояния.

Параметр

Тип цифрового интерфейса: IIC (slave mode) или PWMДиапазон измерения температуры:-70 °C ~ 382,2 °CТемпература погрешность измерений: ±0. 5 ° C (при комнатной Температура) Разрешение 0,02 ° CРабочее напряжение: 3,3 V ~ 5VТемпература окружающей среды от-40 до 125 °CРасстояние срабатывания объекта: до 2 мУгол обзора: 90 градусовС крепежным винтовым отверстием M3 для легкой установки и фиксации.

Специальное примечание

После подачи питания на возврате, MLX90614 является заводским настройкам по умолчанию режим вывода SMBus и PWM не включена. Штифт SCL должен удерживаться высоко, чтобы включить ШИМ при подаче питания. Если ШИМ включен, переключитесь на SMBus и перенастройте PWM/SDA pin перед запуском связи SMBus. Штифт SCL должен храниться дольше, чем время запроса (tREQ)> 1, 44 мс. В этот чехол данные о внесение изменений линия проигнорированы. Как только ШИМ не включен, его можно включить только выключением-включением питания или выходом из спящего режима. Если PWM не включен через EEPROM, PWM/SDA pin будет использоваться непосредственно для связи SMBus после POR. В этот чехол, нет необходимости для того, чтобы отправить запрос статус. Способ входа в режим SMBus из ШИМ или теплового реле одинаковый

MLX90614-SMBus соединение

После того, как EEPROM настроен как PWM, режим PWM свободно работает после сброса питания. ШИМ может быть настроен как NMOS открытого стока или push-pull выход. В открыть сливной режим, нагрузочный резистор не требуется.
