1 034 руб.

Описание

Название продукта: TB387 * 2 + TB196 * 1 2,4G MEGA2560 РЧ комплект 2,4G последовательные порты беспроводной модуль приемопередатчика 5 V 3,3 V TTL232 для Интернета вещей DR радио APM APM2

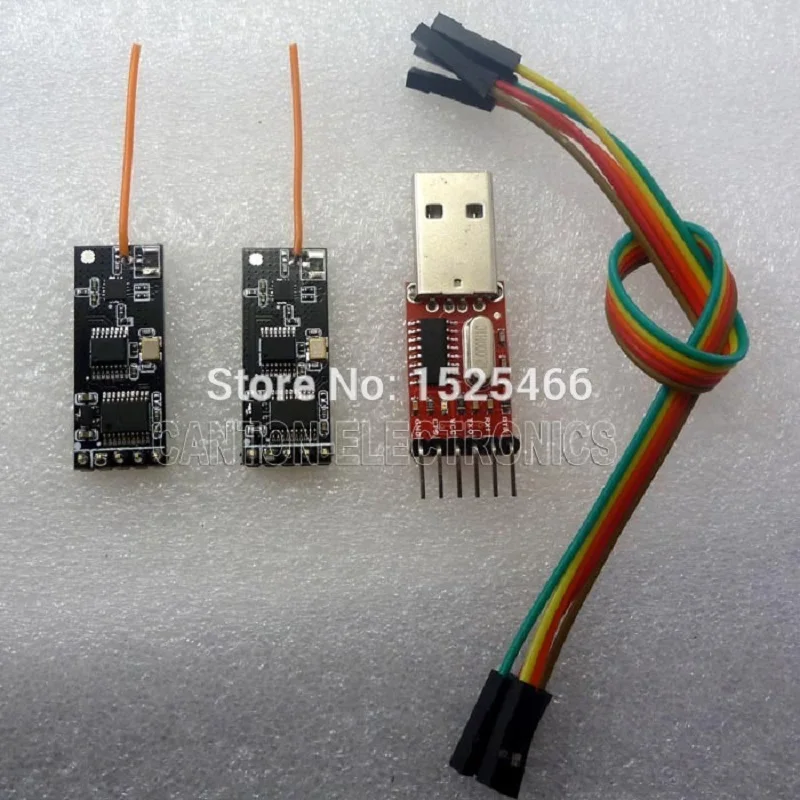

Упаковочный лист:
2 шт 2,4G 100 mw RS232 (ttl рычаг) беспроводной модуль приемопередатчика
1 шт. USB к ttl 232 (Ch340 IC)
1 шт. 5 контактов Женский и Женский dupont провод;
TB387* 2+ TB196* 1 2,4G MEGA2560 RF комплект 2,4G последовательные порты беспроводной модуль приемопередатчика 5V 3,3 V TTL232 для Интернета вещей DR радио
Обзор: материнская плата
Приемопередатчика Модуль Основан на 2,4 ГГц частотном диапазоне беспроводной прозрачный модуль передачи данных.
Этот модуль поддерживает большинство основных команд AT: скорость передачи данных, идентификационный номер, настройки частоты и запросы; заводские настройки; информация о версии.
Когда модуль находится в модуле AT, пользователи могут использовать последовательный порт для выполнения команд AT для установки параметров модуля.
Когда модуль находится в прозрачном режиме передачи данных, пользователь передает данные, номер кадра модуль данных, добавить Упакованные счеты строк, а затем автоматически передавать, в надежном диапазоне, модуль будет автоматически повторно передавать данные для обеспечения эффективной передачи.
Производительность высокой интенсивности параметры:
Рабочее напряжение: 3,3-5,5 В;
Интерфейс RS232 (уровень ttl 3,3 V/5 V)
Диапазон частот: 2402 ~ 2482 МГц
Мощность передачи: 20 дБм (100 мВт);
Чувствительность приемника:-87 дБм;
Рабочая температура:-40 ~ + 85 °C;
Прозрачный режим передачи скорость передачи:
2400,4800,9600 (по умолчанию)14400,19200, 38400,57600, 115200,12800, 25600
В режиме настроенной скорости передачи данных фиксируется: 9600;
Расстояние передачи на открытом грунте: 300-400 м
Разводки выводов:
1, VDD: 3,3 V-5 V источник питания;
2, GND: мощность заземления;
3, TXD: выход последовательного порта, UNO/MEGA2560 или USB к последовательному порту RXD;
4, RXD: вход последовательного порта, UNO/MEGA2560 Или USB к последовательному порту TXD;
5, CMD: введите PIN в режиме, активный низкий уровень;
Таблица данных команд AT: Пожалуйста, оставьте нам сообщение ;
TB387* 2+ TB196* 1 2,4G MEGA2560 RF комплект 2,4G последовательные порты беспроводной модуль приемопередатчика 5V 3,3 V TTL232 для Интернета вещей DR радиоTB387* 2+ TB196* 1 2,4G MEGA2560 RF комплект 2,4G последовательные порты беспроводной модуль приемопередатчика 5V 3,3 V TTL232 для Интернета вещей DR радио
TB387* 2+ TB196* 1 2,4G MEGA2560 RF комплект 2,4G последовательные порты беспроводной модуль приемопередатчика 5V 3,3 V TTL232 для Интернета вещей DR радио
Типичные области применения:
2402-2482 МГц ISM/SRD диапазонные системы
Для Arduiuo UNO MEGA2560 DUE MCU
Бытовая электроника
Интернет вещей
Контроль доступа, посещаемость, логистика
Изящные гидравлические петли для мебели
Robert
Беспроводной датчик
Умный дом/Автоматизация дома
Применение пример:
Беспроводная связь между UNO и PC (также применение с другими MCU уровня 3,3 В/5 В, например: Raspberry pi FPGA/CPLD STM8 STM32 C8051 C51 PIC AVR MSP430)
Для этого приложения вам также нужно: dccduuno R3; Нажмите здесь
TB387* 2+ TB196* 1 2,4G MEGA2560 RF комплект 2,4G последовательные порты беспроводной модуль приемопередатчика 5V 3,3 V TTL232 для Интернета вещей DR радио
ARDUIUO IDE приемопередатчик последовательных данных:
TB387* 2+ TB196* 1 2,4G MEGA2560 RF комплект 2,4G последовательные порты беспроводной модуль приемопередатчика 5V 3,3 V TTL232 для Интернета вещей DR радио
Скопируйте следующий код:
/----------------------------------------------------------------------/
/Pin 13 имеет светодиодный разъем на большинстве плат ARDUIUO.
Int led = 13;
String comdata = ";
Вакуум установка ()
{
/Инициализируйте цифровой pin как выход.
PinMode (светодиод, выход);
Серийный. Старт (9600);
Серийный. println ("Здравствуйте, я Arduiuo!");
}
/Серийный приемопередатчик данных
Силы петли ()
{
Пока (серийный. Доступен ()> 0)
{
DigitalWrite (светодиодный, высокий);/включить светодиодный (высокий уровень напряжения)
Comdata + = char (Serial. read ();
Задержка (2);
}
If (comdata. length ()> 0)
{
Serial. println (comdata);
Comdata = ";
}
DigitalWrite (светодиодный, низкий);/выключите светодиодный, делая напряжение низким
}
/----------------------------------------------------------------------/

Характеристики

Бренд
eletechsup
Тип
rf module
Частота на выходе
2.4g
Тип выхода
Одна
Габаритные размеры
mini
Номер модели
TB387*2+TB196*1
Вес, кг
mini
Выходная мощность
1-50 Вт
Индивидуальное изготовление
Да
Выходной ток
none
Frequency
2402-2482MHz ISM/SRD band
Interface
TTL 232
Transmit power
100MW
Receiver sensitivity
-87dBm
Input Voltage
dc 3.3-5v
Output Voltage
none
