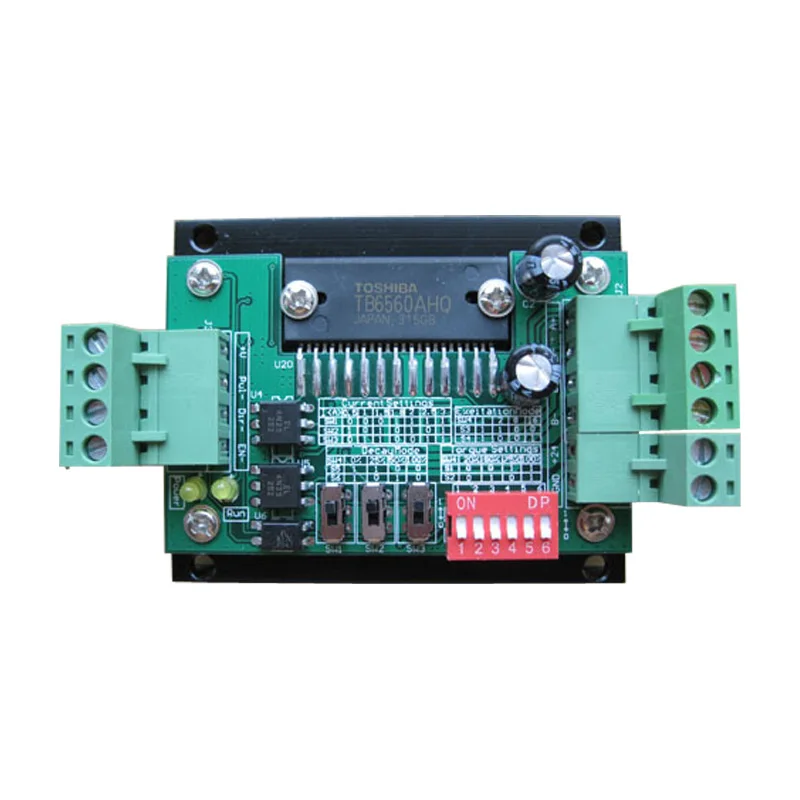

TB6560 3A-1 Драйвер шагового двигателя плата драйвера шагового двигателя одноосевой контроллер тока 10 файлов

Описание

TB6560 3A-1 Драйвер шагового двигателя плата драйвера шагового двигателя одноосевой контроллер тока 10 файлов

Технические характеристики:

Номинальное напряжение: DC 12 V-24 V

Максимальный ток: 3.5A

Регулируемый ток (настройки тока): 0.5A, 1A, 1.5A, 1.8A, 2A. 2.5A, 3.5A

Регулируемое деление (режим возбуждения): 1,2, 8,16

Регулируемое затухание (режим распада):

0% ---- нет режима распада

25% ---- режим медленного распада

50% ---- обычный режим

100% ---- быстрый режим распада

----- Регулировка режима распада может совпадать с различным сопротивлением двигателя, тем самым устраняя шум и движение двигателя шаговый двигатель блокируется в дрожании.

Автоматические настройки полупотока (настройки крутящего момента):

20% ---- импульсный ток не снижается, когда 20% нормальный рабочий ток

50% ---- импульсный ток не снижается, когда 50% нормальный рабочий ток

75% ---- импульсный ток не снижается, когда 75% нормальный рабочий ток

100% ---- нет импульса, когда ток опускается до нормального рабочего тока 100%

Особенности:

1. Очень прост в использовании, нет инструкций, все использование Помечено на плате

2. Абсолютное использование новых чипов, импортированных Toshiba TB6560

3. С большим теплоотвода для обеспечения хорошего отвода тепла

4. Входная сигнальная высокоскоростная изоляция оптопары, гарантия не теряет шаги

5. Semi-flow Режим Регулируемый, semi-flow ток регулируемый, не общий дизайн на рынке, с различными полу-потока модели и полу-потока тока настройки функции

6. Режим распада регулируется, без шума не может быть сделано, когда мотор заблокирован для всех

7. Ультра-маленький размер, Габаритные размеры: 62 мм * 75 мм, установка четырех механических позиционирования Размер отверстия: 65 мм * 55, размер отверстия Φ3мм

8. Форма стержневых разъемов и тип штекера optiona
