TB6600 4 оси ЧПУ контроллер 4 оси шаговый двигатель драйвер DSP управляемый заменен TB6560 для MACH3 I005B для ЧПУ

Описание

TB6600 4 оси ЧПУ контроллер 4 оси шаговый двигатель драйвер DSP управляемый заменен TB6560 для MACH3 I005B для ЧПУ

Параметры:

Тип двигателя: шаговый двигатель

Поддерживает MACH3, KCAM4, EMC2 и т. Д...

Может управлять четырьмя каналами 4.5A шаговые двигатели, входное напряжение до 18 V-40 V.

Разрешение 1,1/2,1/4,1/8,1/16 микро шаговый выход.

100% полная DC-DC Оптическая изоляция для защиты компьютера и оборудования пользователя.

Четыре канала 0,4-2/4 а регулируемый выходной ток для фазного биполярного шагового драйвера.

Сборка с 2 способами релейного выхода и 5 способов лимитного интерфейса

Автоматическое уменьшение холостого хода.

Особенности:

1. Программное обеспечение для этого драйвера-mach2, mach3, (mach3 поддерживает систему WIN7), KCAM4 и так далее.

2. Шаговый двигатель использует TB6600 новый оригинальный чип

3. номинальная максимальная выходная мощность: ± 4. 5А, 40 в, пик 5А, низкое выходное сопротивление, 0,5 Ω на источнике, 0,4 Ω на приемном конце, низковольтное выключение, схема отключения при перегреве и циклическая защита. Я спроектировал выходной ток до 0.5A 1A 1.8A 2.5A 3.3A 4A 4.5A для размещения большего количества двигателей и различных токов.

4. четырехосевая конструкция использует схему половинного потока, чтобы уменьшить тепло, генерируемое приводом, и уменьшить тепло, генерируемое двигателем, таким образом, привод и двигатель могут достигать самого длительного срока службы.

5. TB6600 имеет 1 2 4 8 16 Режимы разделения и затухания, которые можно установить, чтобы работать плавно и с низким уровнем шума.

Основные Функция:

1: Индуктивный DC В DC понижающий модуль, компьютерный конец использует дизайн модуля изоляции питания, только один набор входного питания может работать, входное напряжение 24 В-40 В. Позвольте высоковольтный вход, полностью превышает TB6560, TB6560 входное напряжение обычно 24 В.

2: добавлен внешний сигнал входной диафрагмы изоляции. Все используют оптический вход изоляции,

3: добавлен аналоговый выход 0-10 В, в сочетании с инвертором управления шпинделем MACH3 программное обеспечение контроля скорости.

4: Добавьте еще один набор релейного выбора выхода (два набора реле могут быть выходными одновременно, соответственно Управляйте двумя разными устройствами для достижения изоляции нагрузки, реле 1 устанавливается для P16 pin, реле 2 устанавливается для P17 pin)

5: добавлен 20-контактный разъем многофункциональный интерфейс, используется для нескольких сигналов док входным контролем (может быть непосредственно вход с ручкой или Weihong карты сигнал), можно управлять с помощью однокристального муфта для рук, цифровой обработки сигналов.

6: Добавьте чип буфера сигнала для усиления внешнего сигнала и повышения точности импульса.

7: большой нижний e-образный алюминиевый радиатор гарантирует полную нагрузку в течение 24 часов при очень низких температурах (вентиляторы или другие радиаторы могут быть добавлены).

Посылка включает в себя:

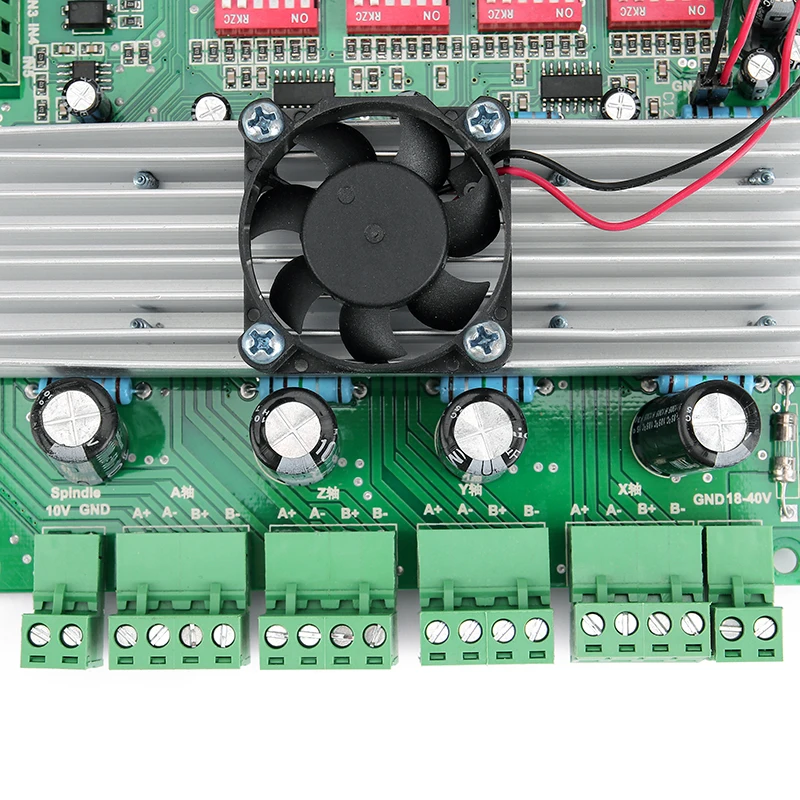

1x4 оси TB6600 ЧПУ шаговый двигатель плата контроллера

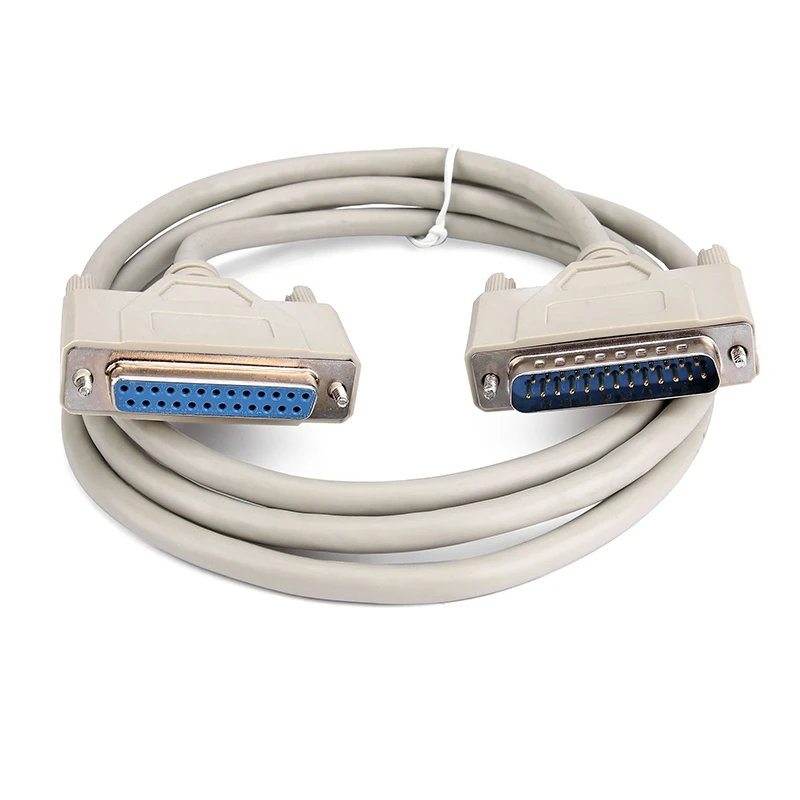

1 х DB25 параллельный кабель
