TB6600 4A 9-42V шаговый двигатель привод ЧПУ контроллер с nema шаговый двигатель 17 биполярный 1.7A 40N. См удерживающий крутящий момент и мотор Moun

Драйвер двигателя: 9 V-42 V DC источник питания, H Мост биполярный постоянный фазовый привод потока. Максимум 4,0a из восьми видов выходного тока.
Драйвер двигателя: энергосберегающая полуавтоматическая функция блокировки тока, встроенная защита от температуры и защита от тока. Наибольшая 32 деление 6 моделей является опциональной.
Шаговый двигатель: 40Ncm удерживающий крутящий момент; Номинальный ток 1,7a и сопротивление 1,5 Ом; 1,8 град. Угол поворота; двухполярный 4-проводной.
Советы: перед тестированием двигателя убедитесь, что двигатель подключен к постоянному току или контроллеру привода чоппера. подключение двигателя непосредственно к источнику питания уничтожит двигатель. только импульсный сигнал часов может управляться двухфазный биполярный шаговый двигатель для достижения низкой вибрации, высокой эффективности работы.
TB6600 Драйвер шагового двигателя:
Одночиповый биполярный синусоидальный шаговый двигатель драйвер.
Новый процесс BiCD 0,13 нм. До 42 В.
5 вариантов режима подразделения (1/1, 1/2, 1/4, 1/8, 1/16, 1/32).
Выходной ток: IOUT = 4.0A (пик, в 100 мс).
Номинальная мощность: IOUT = 3,5 A
Сопротивление (a +) = 0,4
Ток выходного сигнала тревоги: Ialert = 1мА
Контрольный выходной контакт (MO): Imo = 1мА
Прорвитесь через традиционный одиночный блок питания.
Встроенная схема защиты от перегрева (TSD).
Защита от недостаточного напряжения, встроенная (UVLO) схема.
Встроенное Обнаружение перегрузки по току (ISD), замыкание.
Может управлять 2 фазным шаговым двигателем вперед и назад, с 1-2, W1-2, 2W1-2, 4W1-2 фазовым режимом возбуждения.

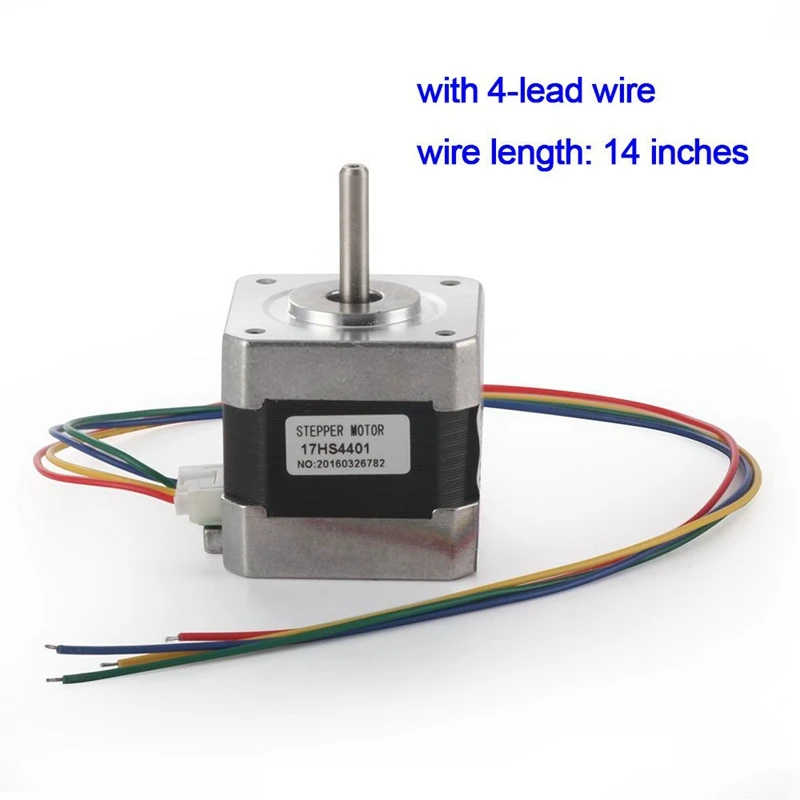

Nema 17 шаговый двигатель:
Тип двигателя: биполярный шаговый
Фазовое сопротивление: 1.5Ohm
Этап индуктивности: 2.8mH
Крутящий момент: 2.2N.cm
Инерция ротора: 54г. См2
Крутящий момент: 40 Н. См
Угол шага: 1,8 deg
Вес двигателя: 280 г
Точность угла шага: +-5% (полный шаг, не нагрузка)
Точность сопротивления: +-10%
Точность Индуктивности: +-20%
Рост температуры: 80 градусов макс (номинальный ток, 2 фазы ВКЛ.)
Температура окружающей среды:-20deg-+ 50deg
Сопротивление изоляции: 100 МОм мин, 500 В постоянного тока
Insultion прочность на разрыв: напряжение переменного тока 500 В на одну минуту
Подключение: красный (A +), зеленый (A-), желтый (B +), синий (B-)
Цвет: черный + серебристый
Материал: АБС + металл

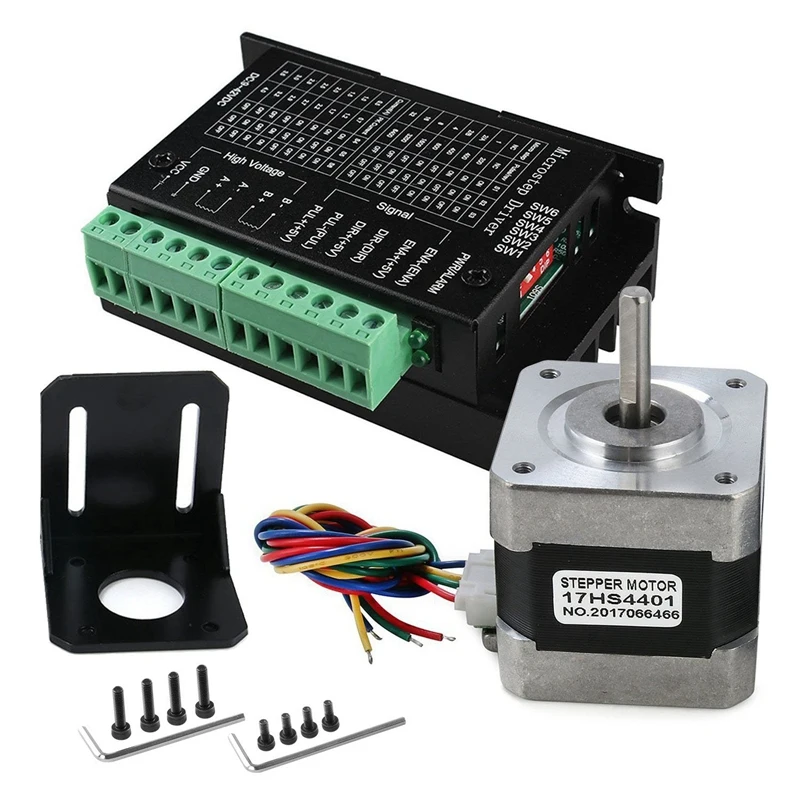

Посылка в комплект входит:
1 * TB6600 драйвер двигателя
1 * двигатель Nema 17

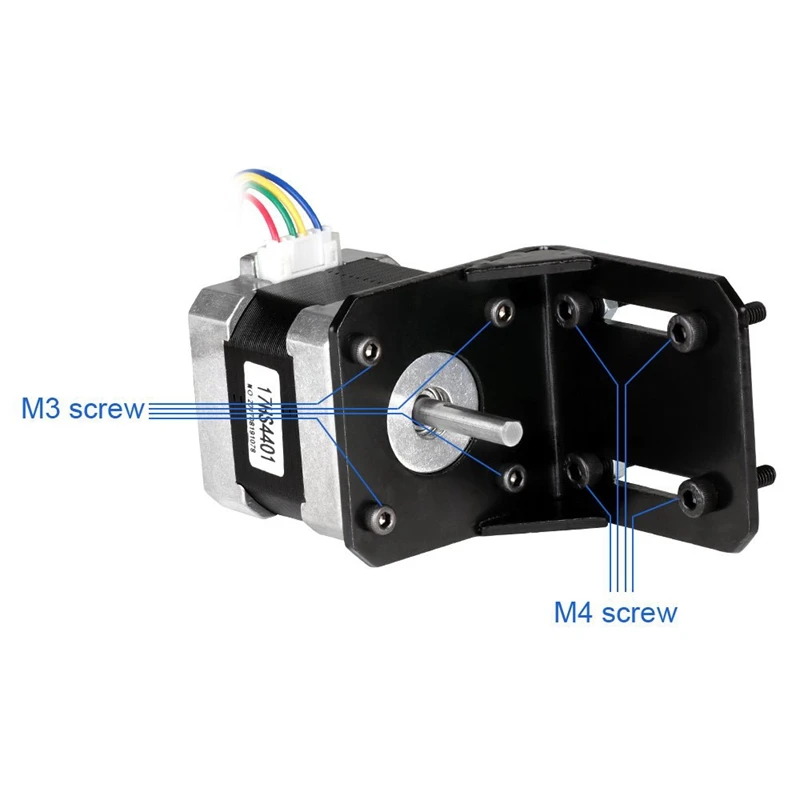

1 * Монтажный Кронштейн
4 * M4 винты
4 * M3 винты
2 * Внутренний шестигранный гаечный ключ
Только вышеуказанный пакет, другие продукты не включены.
