TC64 тип-c цветной ЖК-дисплей USB Вольтметр Амперметр Напряжение измеритель тока мультиметр батарея PD зарядка USB Тестер

Описание

Ток продукта только изРазъем к женскомуРазъем(Односторонний ток), Реверс все еще заряжен, но ток показан 0. Обратите внимание при использовании.

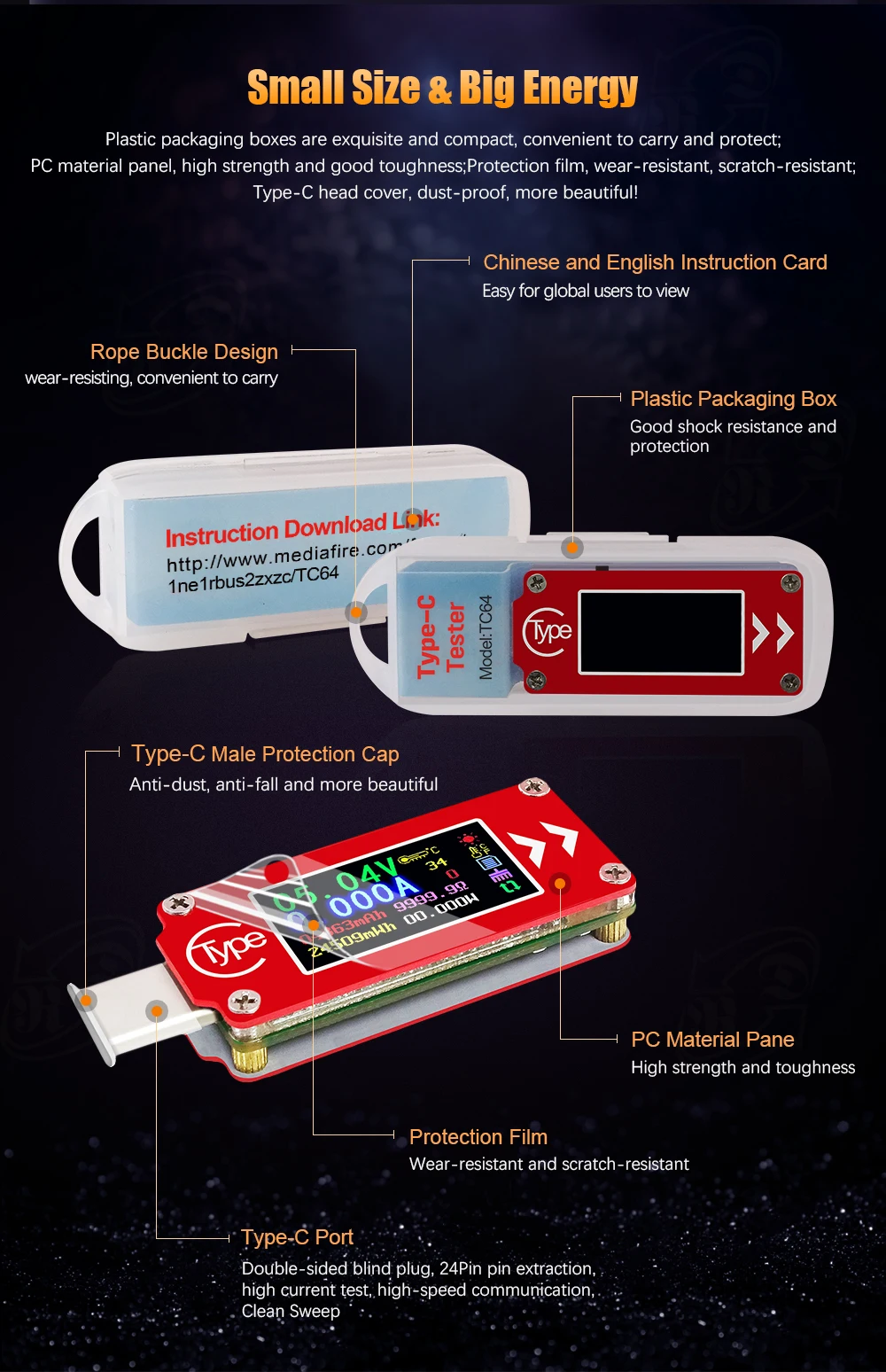

Полноцветный тестер с ЖК-дисплеем типа C

-Модель:TC64

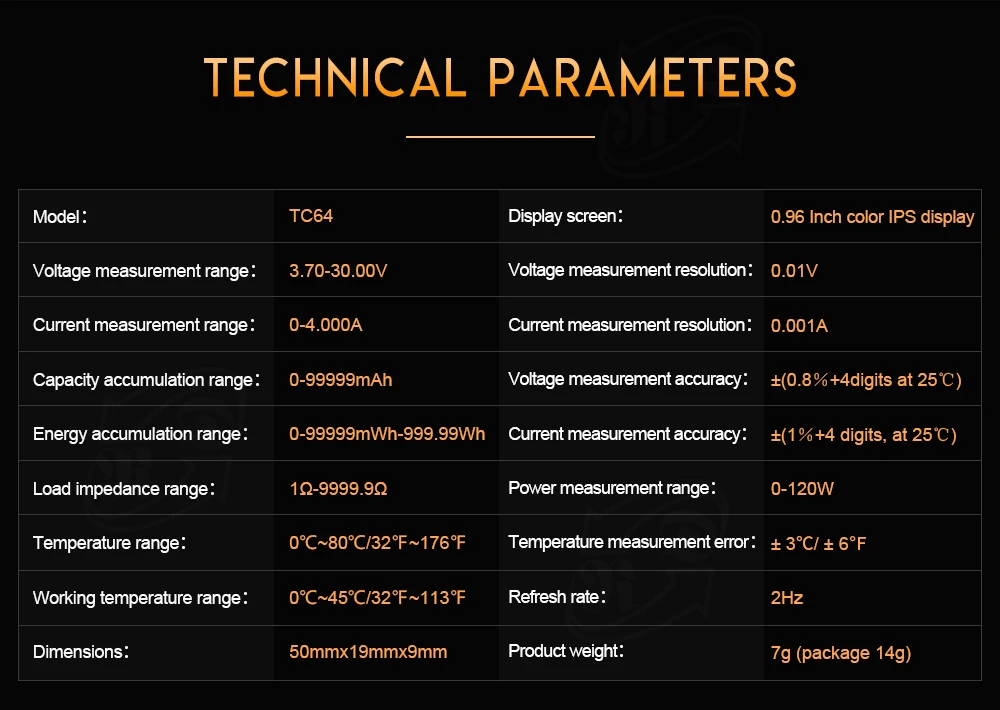

Технические параметры:

Модель продукта: TC64Экран дисплея: цветной ЖК-дисплей 0,96 дюйма

Напряжение Диапазон измерений:3,70-30,00 VРазрешение измерения напряжения: 0,01 в

Диапазон измерения тока: 0-4.000A разрешение измерения тока: 0.001A

Накопление емкости: 0-99999 мА · ч точность измерения напряжения:± (0.8% + 4 цифры при 25 °)

Энергию sccumulation диапазон:0-99999mWh 999.99WhТочность измерения тока:± (1% + 4 цифры, при 25 °)

Нагрузки диапазону сопротивления:1Ω-9999,9 ΩДиапазон измерения мощности: 0-120 Вт

Температура диапазон:0 ° ~ 80 °/32 ° ~ 176 °Погрешность измерения температуры: ±3°/±6°

Диапазон рабочих температур: 0 ~ 45 °/32 ° ~ 113 ° Размер изделия: 50 мм x 19 мм x 9 мм

Частота обновления: 2 Гц Вес изделия: 7 г (с упаковкой 14 г)

Режим распознавания быстрой зарядки: QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG

Примечание:

1,Ток продукта только изРазъем к женскомуРазъем(Односторонний ток), Реверс все еще заряжен, но ток показан 0. Обратите внимание при использовании.

2,Если вы используете наш TC64 метр для подключения телефона, у вас должно быть зарядное устройство PD, или есть много конвертерного кабеля ..

2, порт type-C-это полнофункциональный порт, поддержка быстрой зарядки type-C и большинства устройств type-c, но не идентификационное сопротивление type-c (нет триггера type-c)

3,Применение:Измерение зарядного устройства PD; измерение автомобильного зарядного устройства PD; измерение вспышки type-C U и т. Д.

На изображении:

1. Руководство пользователя:Http://www.mediafire.com/folder/1ne1rbus2zxzc/TC64

2.Описание видео:Https://www.youtube.com/watch?v=x1rUT5rOgSA

Функция Интерфейс:

Основной интерфейс измерения интерфейс распознавания быстрой зарядки

Инструкция по управлению кнопками:

Кнопка расположена сбоку от тестера. Есть 2 вида работы, длительное нажатие и короткое нажатие. Короткое нажатие позволяет осуществить переключение между основным интерфейсом измерения и интерфейсом быстрого распознавания заряда.

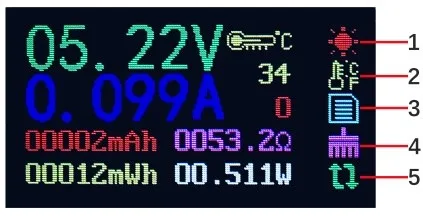

Введение значок Функция

1: значок выключения экрана

2: значок переключателя температурного блока

3: значок переключателя группы данных

4: значок сброса текущей группы данных

5: значок поворота экрана

Управление Инструкция:

После включения питания, приветственный интерфейс будет отображаться во-первых, затем будет показан основной интерфейс измерения.

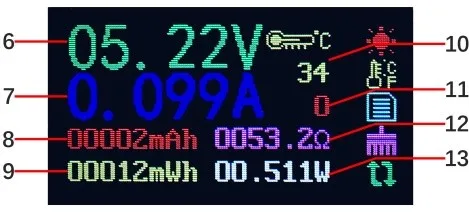

Интерфейс 1: основной измерительный интерфейс.

6: значение измерения напряжения

7: значение измерения тока

8: стоимость накопительной мощности

9: накопительная энергетическая ценность

10: значение измерения температуры

11: номер группы данных

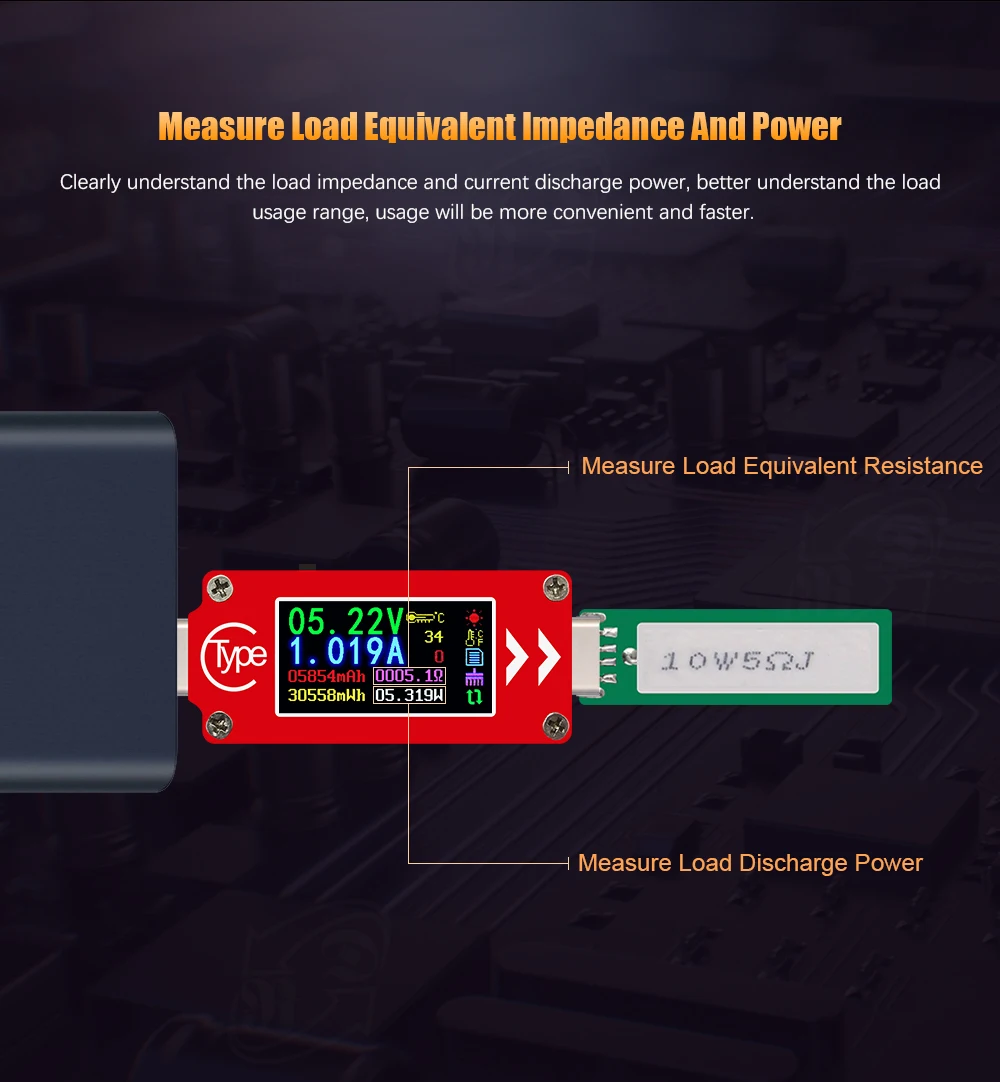

12: значение импеданса, эквивалентное нагрузке

13: Измерение мощности Valu

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

Интерфейс 2: интерфейс распознавания быстрой зарядки:

Интерфейс 2: интерфейс распознавания быстрой зарядки:

14: D +: (DP) уровень положительного сигнала.

15: D-: (DM), уровень отрицательного сигнала данных.

16: Отображение режима зарядки

D + и D-данные только для справки, не очень точность. Изделие автоматически определит устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG. (Обратите внимание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, поскольку мобильный телефон быстро обновляется, она не может быть абсолютно точной идентификацией)

Настройка параметров:

Нажмите и удерживайте кнопку, пока соответствующий значок не будет выбран и отображен (фон значка становится черным на синий), затем ослабьте кнопку, чтобы осуществить функцию

Нажмите и удерживайте кнопку, значок выключения экрана будет выбран и отображен, затем ослабьте кнопку, экран будет выключен, затем нажмите кнопку или включите снова, дисплей будет светильник снова

. Нажмите и удерживайте кнопку, значок переключателя температуры будет выбран и отображен, затем ослабьте кнопку, температурный блок будет переключен. Градус Цельсия-это единица измерения температуры по умолчанию

Нажмите и удерживайте кнопку, значок переключателя группы данных будет выбран и отображен, затем ослабьте кнопку, группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, 0 и 1 группа данных. Когда набор данных равен 0 group, текущая емкость будет сохранена после выключения питания. При включении питания в следующий раз отображается мигание сохраненных мАч и mWh. Когда новый мАч до 1 мАч, сохраненные мАч и mWh будут покрыты, и значения начнутся снова. Когда набор данных является группой 1, текущая емкость будет сохранена после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, будет выбран и отображен значок сброса текущей группы данных, затем ослабьте кнопку, данные текущей группы данных будут сброшены.

Нажмите и удерживайте кнопку, значок поворота экрана будет выбран и отображен, затем потеряет кнопку, экран будет поворачиваться на 180 градусов и храниться автоматически, что удобно для более позднего использования

Применение:

Измерение зарядного устройства PD; измерение автомобильного зарядного устройства PD; измерение вспышки type-C U и т. Д.
