Инструкция для тестера type-C с полноцветным дисплеем

-Модель: TC66/TC66C

В настоящее время программное обеспечение для ПК TC66C не совместимо с системами windows на чешском и корейском языках. Мы обновляем его. Если вы возражаете, пожалуйста, не покупайте.

TC66 (C) не подходит для Baseus продуктов, пожалуйста, не используйте его для тестирования Baseus продуктов

Уважаемые покупатели, обратите внимание,

Благодарим Вас за покупку этого полноцветного тестера type-C от компании Hangzhou Ruideng Technology Co., ltd. перед использованием данного продукта мы рекомендуем вам вкратце ознакомиться с этими инструкциями. Для обеспечения корректной работы и использования устройства. Мы также советуем вам держать эти инструкции в безопасном месте для будущих справочных целей, которые могут потребоваться. (Пожалуйста, обратите внимание на красные слова в этом руководстве)

1. Технические параметры:

Модель:

TC66/TC66-C

Дисплей экран:

0,96 дюймовый цветной ips дисплей

Напряжение Диапазон измерений:

0,005-30,0000 в

Напряжение Дискретность:

220В (0,0001 мВ)

Диапазон измерения тока:

0-5.00000A

В настоящее время Дискретность:

0.00001A (0.01mA)

Напряжение питания:

3,5-24 V

Экран Разрешение:

160*80

Ёмкость накопление диапазон:

0-99999 мА-ч

Напряжение Точность измерения:

± (0,5 ‰ + 20 цифр при 23 °)

Накопление энергии диапазон:

0-99999mWh 999.99Wh

Точность измерения тока:

± (1‰+ 30 цифр, при 23 °)

Нагрузки диапазону сопротивления:

1Ω-9999,9 Ω

Мощность Диапазон измерений:

0-150 W

Температура Диапазон измерений:

0 ° ~ 80 °/32 ° ~ 176 °

Частота обновления:

2 Гц

Диапазон рабочих температур:

0 ~ 45 °/32 ° ~ 113 °

Время автоматического отключения экрана:

0-9mins

Размеры:

49 мм x 22 мм x 8 мм

Вес продукта:

Около 8 г (около посылка 22 г)

Режим распознавания быстрой зарядки:

QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUN

Примечание:

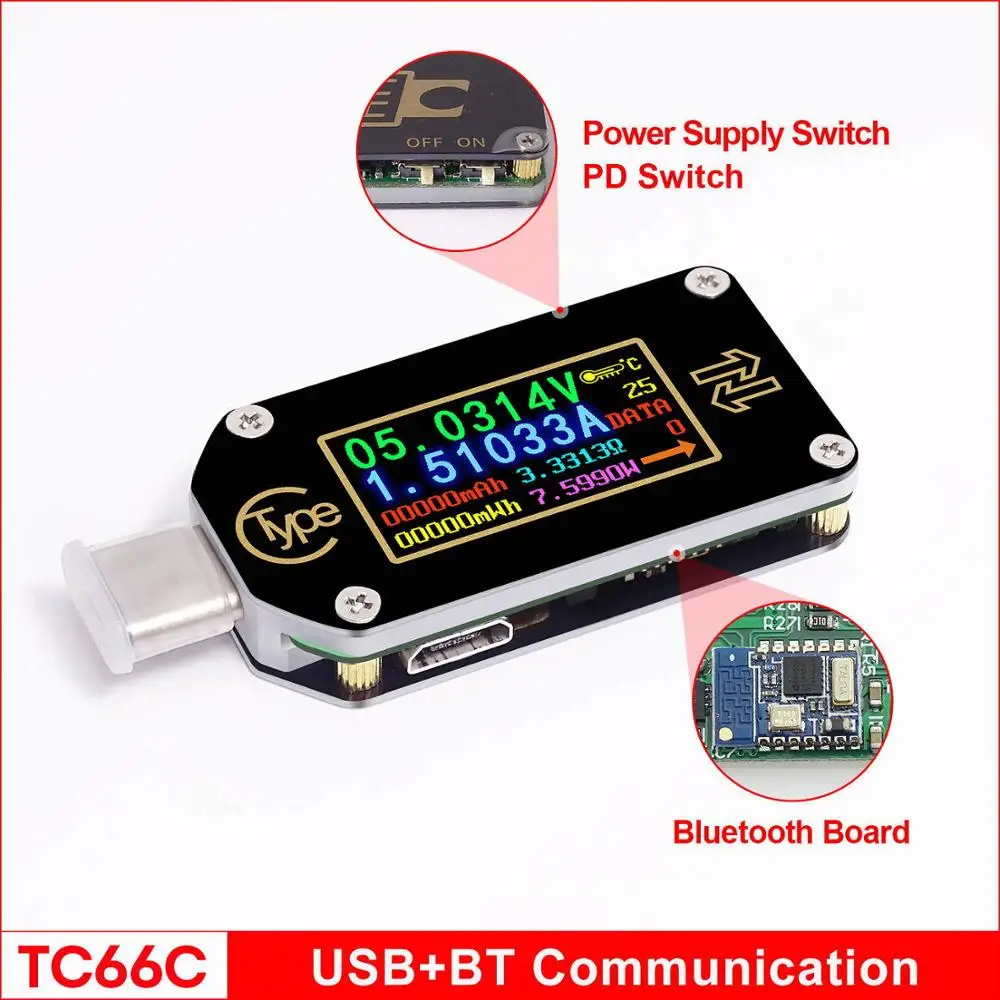

1.TC66 и TC66C разница: TC66 не имеет Платы bluetooth, не поддерживает приложение. TC66C у нас.

2.Поскольку firware постоянно обновляется, пожалуйста, ознакомьтесь с полученными продуктами.

3. При использовании TC66 для обнаружения зарядного устройства необходимо включить выпадающий куб. См. При использовании TC66 для обнаружения процесса зарядки мобильного телефона необходимо выключить выпадающий куб. См.

4. Переключатель на продукте является переключателем питания для системы. Когда используется, установите его на. Если напряжение меньше 3,5 в, используйте Micro для самостоятельного питания и установите переключатель на выключение.

5. Когда TC66 использует двуглавую линию Typec для запуска приманки, может использоваться только одна сторона. Если он не яркий, пожалуйста, переверните интерфейс.

6. TC66 (C) operation, PC soltware, Android APP instruction ссылка для загрузки:Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66

Или вы можете скачать его в Google Play с помощью поиска «TC66C», если вы используете iPhone, вы можете найти «TC66C» в APP STORE и скачать напрямую

7. Работа и тестирование видео:Https://youtu.be/SCVcSjDMx2g

8. Отзывы Costomer: Https:/youtu. be/yVPxT _ wbS4

9.Когда вы загружаете файл и устанавливаете программное обеспечение для ПК, некоторые вирусные системы будут предупреждать и принимать его в качестве вируса, пожалуйста, позвольте этой функции или закрыли вирусную систему, из-за того, что наш файл и sofware не имеют вирусом, она была разработана нашей компанией, какой-то вирус система не знаешь, Это займет все неизвестные вещи как система, но мы можем убедиться, что 100% нет вируса, если вы заботитесь, пожалуйста, перестаньте покупать наши продукты .....

TC64	TC66 (C)
USB порт	Тип порт type-C	Тип порт type-C
Дополнительный порт	Нет	С эффектом приближения c зарядкой Micro-USB
Напряжение диапазон измерений	3,70-30,00 V	0-30,0000 V
Напряжение Дискретность	0,01 V	220В (0,0001 мВ)
Диапазон измерения тока	0-4.000A	0-5.00000A
В настоящее время Дискретность	0.001A	0.00001A (0.01mA)
Мощность диапазон измерений	0-120 W	0-150 W

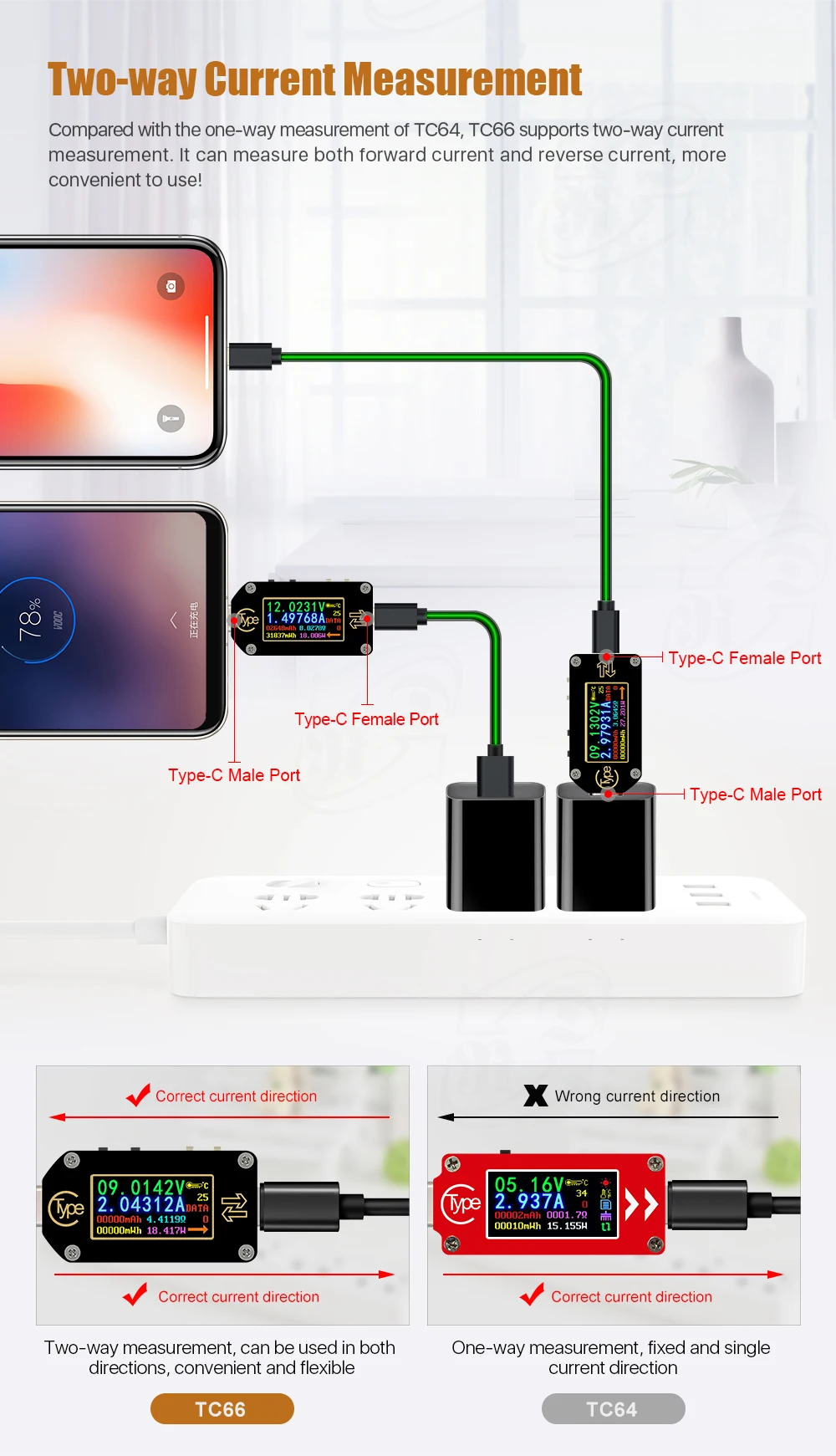

Метод измерения	Ток может пройти в одном направлении	Ток проходит в двух направлениях
Идентифицируемые протокола быстрой зарядки	QC2.0.QC3.0 APPLE2.4A/2,1 A/1A/0. 5 Android, монокальция фосфат. SAMSUNG
Поддерживается Быстрая зарядка протокол	QC2.0.QC3.0. huawei FCP. Huawei SCP. SAMSUNG AFC. PD
Триггер/манок протокол	Нет	QC2.0.QC3.0. huawei FCP. Huawei SCP. SAMSUNG AFC. PD2.0.PPS
Интерфейс введение	Основные Интерфейс Быстрое распознавание заряда Интерфейс	Основные Интерфейс В автономном режиме Запись Интерфейс Быстрое распознавание заряда Интерфейс Интерфейс обнаружения протокола быстрой зарядки Триггер Интерфейс Системы установка Интерфейс Системы информация Интерфейс Простое измерение Интерфейс
Связь Функция	Нет	Программное обеспечение для ПК: работа на Win7 или выше (Программное обеспечение для ПК может быть подключено только кабелем Micro-USB) Мобильный телефон: Android5.0 или выше; IOS8.0 выше(Устройство должно превышать iPhone 6) (Мобильный телефон может быть подключен только к TC66C по Bluetooth)
Специальный Функция	Нет	1. Обнаружение поддерживаемого/неподдерживаемого протокола быстрой зарядки 2. TC66 (C) может временно хранить данные о напряжении/токе и просматривать данные на пк программное обеспечение/приложение при подключении. 3. Триггер/приманка/PD триггер 4. Регулировка яркости экрана 5. Поворот направления экрана 6. Выбор режима CC line 7. Язык выбрать 8. Восстановление заводских настроек 9. Проверьте номер серии продуктов/номер версии прошивки/время загрузки/Время работы 10. Только показать измерение напряжения/Измерение тока/Измерение мощности/направление тока на простом измерительном интерфейсе

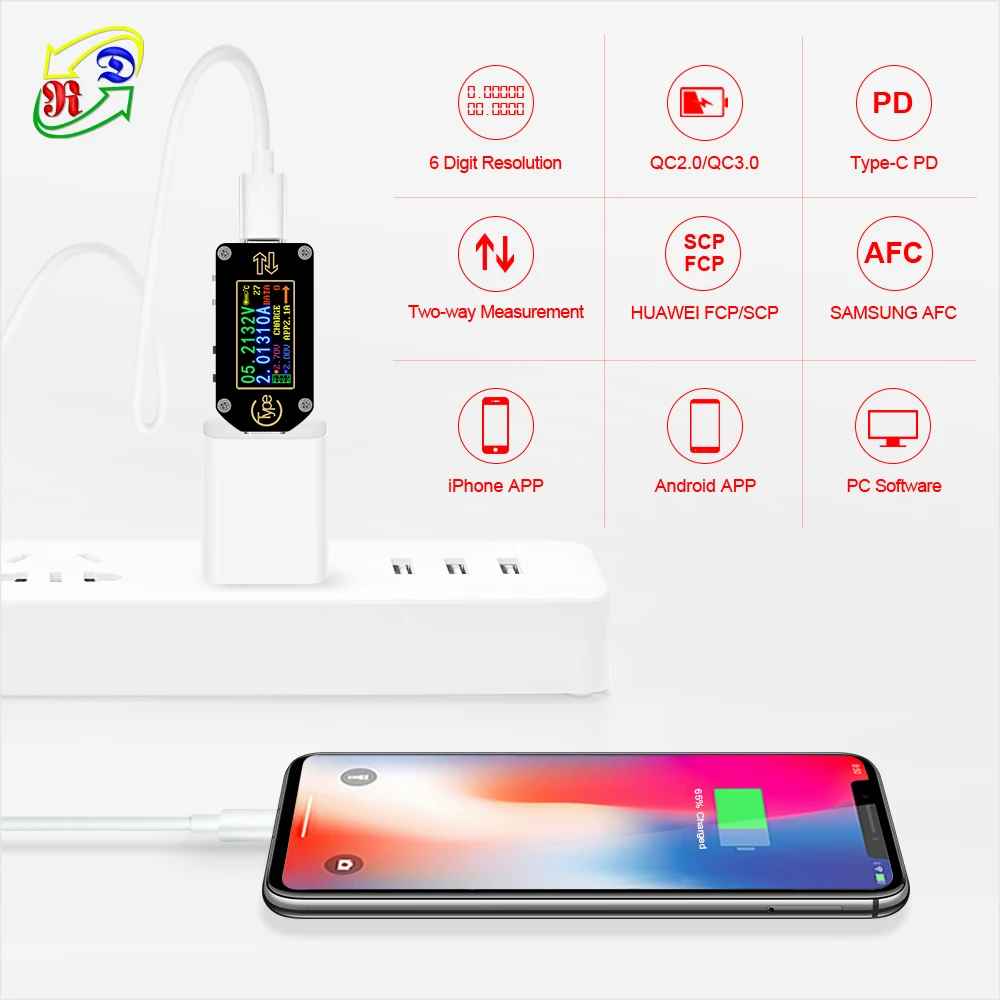

TC66/TC66C тип-c PD триггер USB-C Вольтметр Амперметр Напряжение 2 способ измеритель тока мультиметр PD зарядное устройство батарея USB Тестер

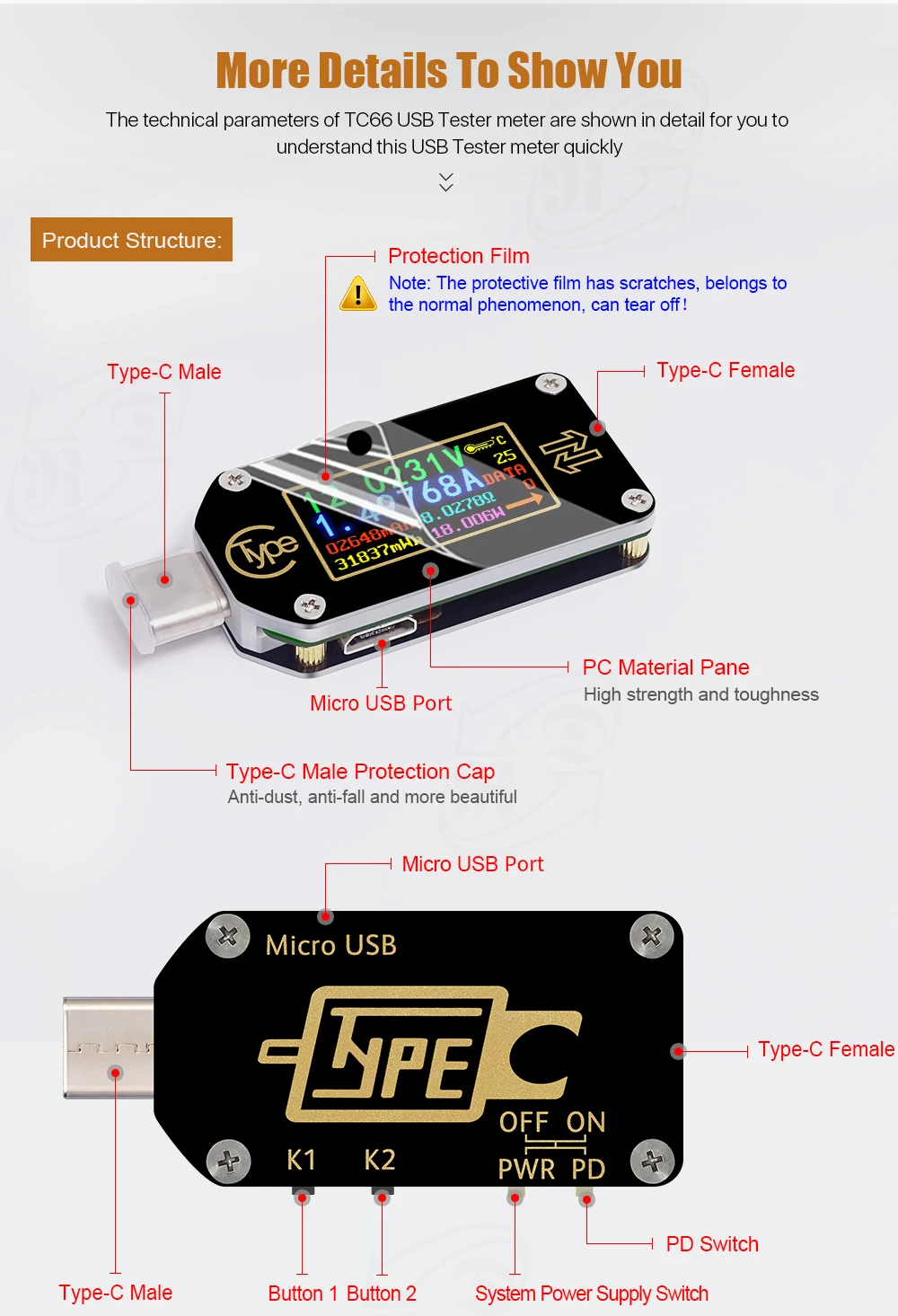

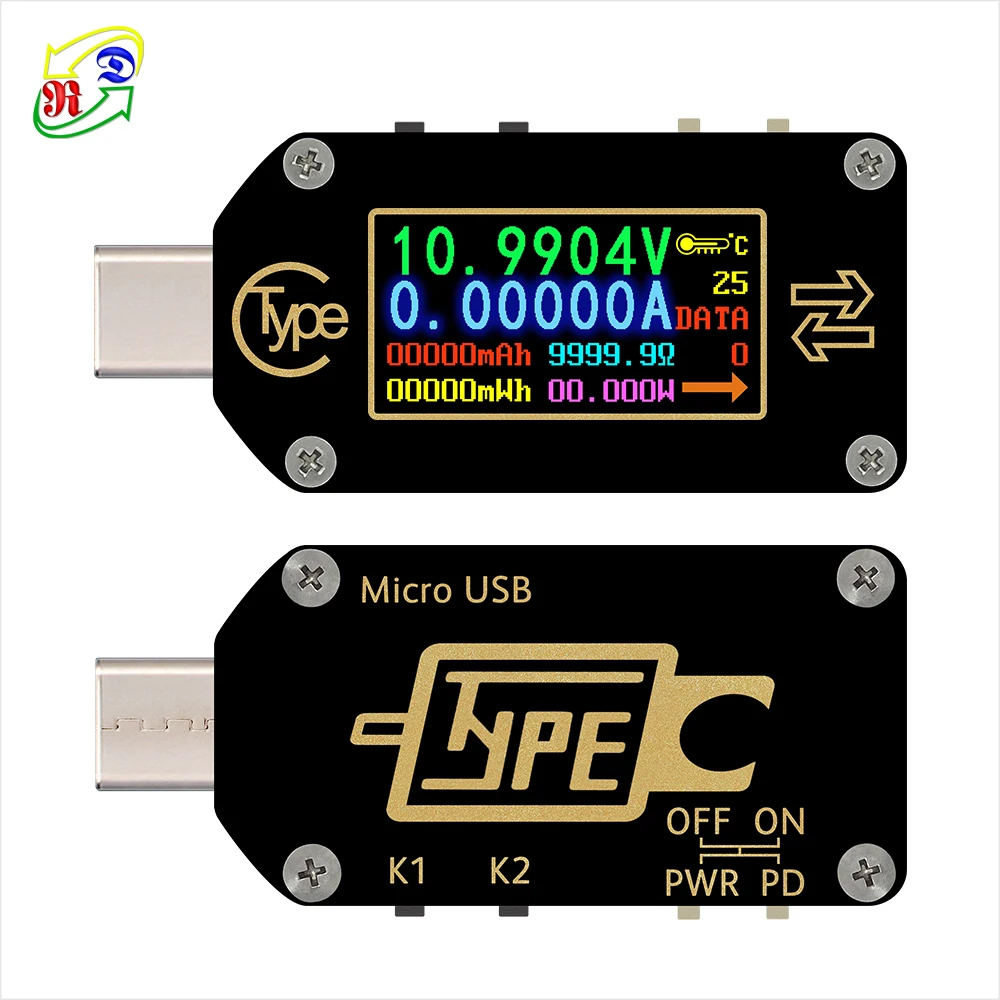

2. Панель введение

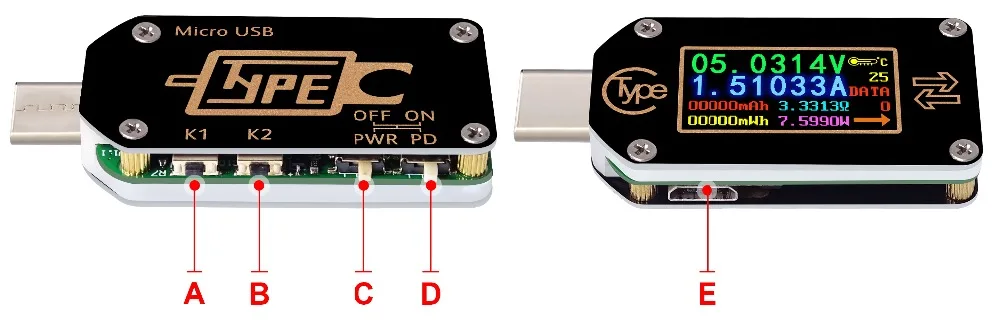

A: кнопка K1, короткое нажатие для переключения значений или входа в подменю, с длительным нажатием функции на некотором интерфейсе.

B: кнопка K2, долгое нажатие для входа или выхода из меню, короткое нажатие для реализации переключателя меню.

C: блок питания кнопка включения. Когда включен, вы можете использовать систему питания; когда выключен, вы можете использовать изолированный источник питания. Для высокой точности и нижняя прибор для измерения напряжения, вы можете перейти к включением/выключением с микро-флеш-накопителем порт, чтобы включить питание.

D: PD переключатель, поместите переключатель на «Выкл» при измерении устройства, которое заряжается, и установите переключатель на «Вкл», когда происходит работа приманки. Ход переключателя короткий, поэтому используйте переключатель осторожно, чтобы избежать повреждения, пожалуйста.

E: микро порт, использовать для изоляции питания или подключения с программным обеспечением ПК.

3. Введение в действие:

По умолчанию существует восемь интерфейсов. После включения питания, приветственный интерфейс будет отображаться во-первых, затем показать последний интерфейс перед выключением питания. Короткое нажатие K1 или K2 для того чтобы переключить интерфейс назад или вперед. Нажмите и удерживайте кнопку K2 для того чтобы войти или выйти из меню.

(Примечание: Эта инструкция соответствует версии прошивки V1.10. Для обновления прошивки см. Раздел 4)

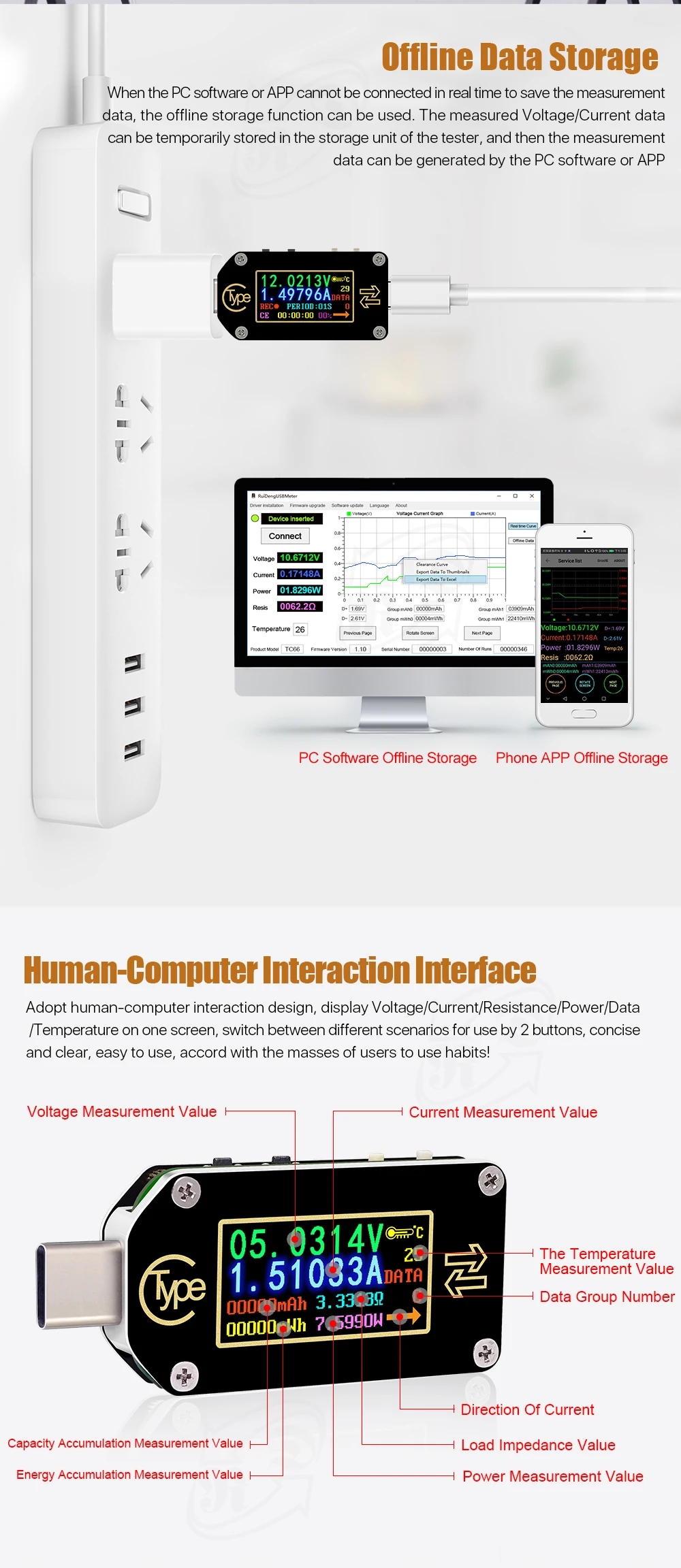

3,1 основной интерфейс, как показано на рисунке 3-1

F: Напряжение измерения соотношение цена/качество

G: текущее значение измерения

H: значение измерения накопления емкости

I: значение измерения аккумуляции энергии

J: Температура измерения соотношение цена/качество

К: группы данных номер

L: значение сопротивления нагрузки

M: значение измерения мощности

N: направление потока тока

В этот интерфейс, нажмите и удерживайте кнопку K1, чтобы очистить текущие данные группы значение, нажмите и удерживайте кнопку K2 для переключения группы данных, с помощью групп данных 1 выбранный ток mAh и mWh будут сохранены после отключения питания. Они продолжат накапливаться при следующем включении тестера. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при отключении питания. При следующем питании устройства эти значения будут восстановлены и начнут мигать. При превышении 1 мА · ч, предыдущая информация будет очищена и накопление будет перезагружено. Пресс K2, чтобы войти в автономном режиме записи интерфейс

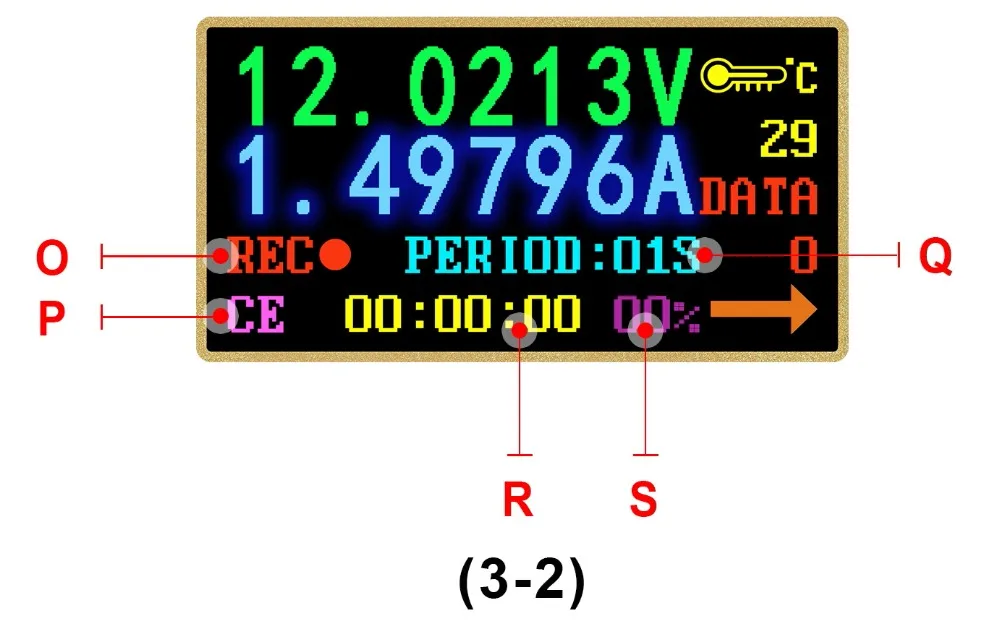

3,2 Интерфейс записи в автономном режиме как изображение 3-2

O: Запись состояние значок

P: Запись сброса данных

Q: Интервал записи данных

R: Запись времени

S: процент использованного места записи

На этом интерфейсе нажмите и удерживайте кнопку K2, чтобы войти в меню, есть небольшие треугольные точки в меню, которое управляется. После входа в меню нажмите K2, чтобы переключить выбранное место меню, нажмите K1 в текущее меню. Red REC-это остановить запись, green REC записывает.

Период-это время интервала записи, диапазон регулировки от 1-60 с, CE для очистки автономных данных хранения. После очистки записи данных, вы можете изменить запись интервала времени; но после записи данных, вы можете изменить невозможно. После отключения питания запись будет автоматически приостанавливаться. Нажмите и удерживайте кнопку K2 для настройки exist. Пресс K2 для того, чтобы ввести быстрое распознавание заряда интерфейс.

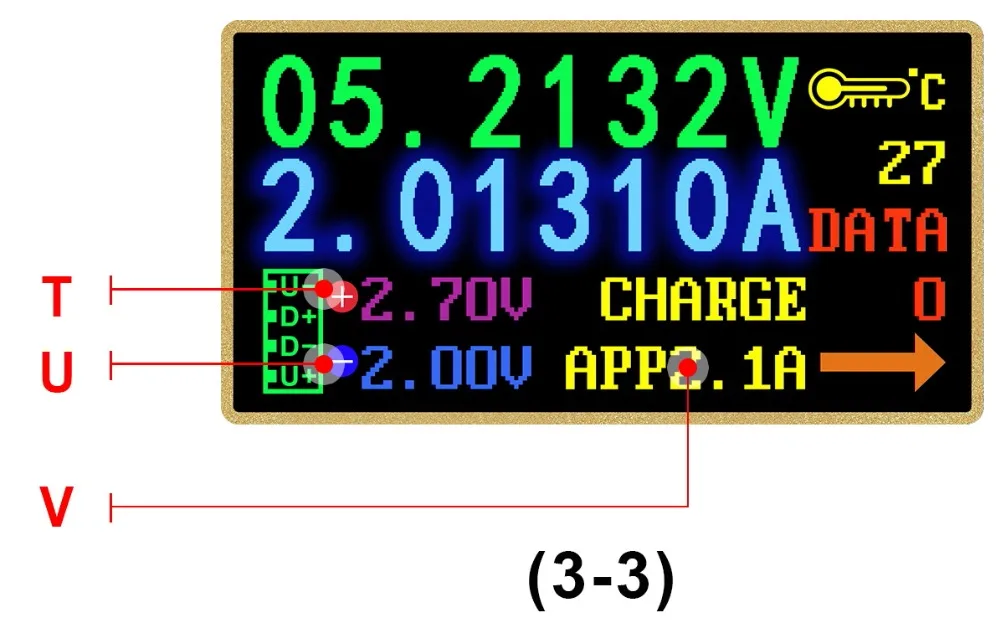

3,3 быстрое распознавание заряда Интерфейс, как показано на рисунке 3-3

Условия оплаты: Д +: (DP) данных положительный уровня сигнала.

U: D: (в см), данных отрицательный уровня сигнала.

V: Отображение режима зарядки

D + и D-значение просто справочное, не очень точность. Изделие автоматически определит устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG. (Примечание: Эта модель распознавания соглашения быстрой зарядки не завершена, и только для справки, мы добавим другой протокол в будущем)

Нажмите K2 для входа в интерфейс обнаружения протокола быстрой зарядки

3,4 интерфейс обнаружения протокола быстрой зарядки как изображение 3-4

В этот интерфейс, нажмите и удерживайте кнопку K2 кнопку, он будет показывать «DANGEROUS», а затем нажмите кнопку K1, обнаружения начнется. После обнаружения протокол поддерживается show green, протокол не поддерживается show red. Современные протоколы, поддерживающие автоматическое обнаружение, включают QC2.0, QC3.0, huawei FCP, huawei SCP, samsung AFC и PD2.0. (Пожалуйста, с нетерпением ждем больше протокол обнаружения. Эта операция сделает порт type-c выходным высоким напряжением, пожалуйста, отключите нагрузку при использовании этой функции)

Пресс K2 для того, чтобы ввести триггер интерфейс

3,5 триггерный интерфейс как на рисунке 3-5-1

3.5.1Trigger Управление:

На этом интерфейсе нажмите и удерживайте кнопку K2 для входа в меню триггера, затем нажмите K2 для выбора страницы вниз, после выбора нажмите K1 для входа в подменю. В подменю нажмите K1 или K2 для запуска или регулировки напряжения. Нажмите K2 назад в последнее меню. За исключением huawei SCP и PPS, в тех случаях, когда другие Протокол выхода режим запуска, они сохранят быстрой зарядки, и повторно подключите тестер, которая будет восстановлена до состояния 5 V. В настоящее время Поддерживаются следующие протоколы: QC2.0, QC3.0, HUWEI FCP, huawei SCP PD2.0, PPS и SUMSUNG AFC.(Данная операция сделает порт type-c Выход высокого напряжения, пожалуйста, отключите нагрузку при использовании этого эту функцию)

3.5.2PD триггер Управление

TC66/TC66C тип-c PD триггер USB-C Вольтметр Амперметр Напряжение 2 способ измеритель тока мультиметр PD зарядное устройство батарея USB Тестер

W: Текущий режим PD

X: текущее фактическое выходное напряжение

Y: PPS Напряжение значение шага (не может быть выбран в соответствии с фиксированным Напряжение)

Z: опция белого означает поддерживаемое напряжение PD. Зеленый вариант означает текущее напряжение триггера.

Эффект триггера PD аналогичен picture3-5-2, нажмите K1 и повторно подключите интерфейс в соответствии с подсказками, затем нажмите K1/K2 для переключения напряжения PD. Пресс и удерживайте K1, чтобы переключить Напряжение шаг стоимость до PPS режим. Пресс K1/K2 для того, чтобы увеличить/уменьшить Напряжение. Пресс и удерживайте K2 до выхода режим запуска. Поскольку односторонний CC кабель обычно используется, при подключении PD устройства с кабелем type-C, переверните интерфейс, если он не работает.

Пресс K2 для того, чтобы ввести системы интерфейс настройки.

3,6 интерфейс настройки системы как на рисунке 3-6-1 и 3-6-2.

AA: Задержка выключения экрана

AB: Экран настройки яркости

От сети переменного тока: Температура переключение между единицами измерения

AD: Коммуникационный переключатель ПК

Звуковая частота: Bluetooth переключатель

AF: Экран вращения

AG: CC линия средств передвижения

А: Язык выбор

AI: восстановление заводских настроек по умолчанию

В этот интерфейс, Пресс и удерживайте K2 кнопку, чтобы войти в меню настройки, Пресс K2 на страницу вниз, после того, как выбрать. Пресс-K1, чтобы войти в настоящее время настройки данных. Нажмите и удерживайте кнопку K2 для возврата в предыдущее меню. Задержка выключения экрана может быть установлена 1-9 минут или освещение, 0 означает освещение. Есть 10 уровней яркости экрана; температурный блок может регулироваться между ° и °; есть вращение на 180 градусов для экрана; когда вытягивается CC, по умолчанию будет установлен светильник на экране. Если вам нужно измерить зарядку PD, выключите выпадающий список CC; восстановление заводских настроек по умолчанию только восстановление, не Очистка данных Группы данных и автономных данных.

Для вытягивания CC: PD означает, что интерфейс type-c не имеет вывода по умолчанию. Когда есть выпадающий на линии CC (pin в интерфейсе type-c), зарядное устройство PD считает, что нагрузка подключена, а затем запускает выход 5 В. Поэтому тестер обычно подключается непосредственно к зарядному устройству PD, а не светильник. Если выпадающий список CC включен в настройке TC66, при подключении TC66, он автоматически осветит экран после того, как он установлен как включен, но это может повлиять на нормальный процесс зарядки. Если Протокол обнаружения и триггера должны быть выполнены, выпадающий список CC должен быть включен, и задний конец не должен быть подключен к какой-либо нагрузке. Если он выключен, зарядка PD зарядного устройства не будет светить экран, и процесс зарядки не будет зависеть. Пожалуйста, сначала подключите тестер к зарядному устройству, а затем вставьте нагрузки.

Нажмите K2 для входа в интерфейс информации о системе.

3,7 системный информационный интерфейс как на рисунке 3-7

AJ: продукты серийный номер

АК: номер версии прошивки

Ал: время загрузки

AM: это время работы

Нажмите кнопку K2 для простого интерфейса измерения.

3,8 простой интерфейс измерения как 3-9

Этот интерфейс только показывает напряжение, ток, мощность и текущим направлением потока

4. Инструкция по установке программного обеспечения ПК

Требования к среде установки программного обеспечения: система WIN7 и выше, компьютер с сетями.

Это программное обеспечение разработано компанией hangzhou ruideng technology co., LTD., без вирусов. Если антивирусное программное обеспечение, напомнить, замеры сделаны вручную, поэтому возможны все свои функции, в противном случае он будет влиять на нормальное функционирование программного обеспечения.

Ссылка для скачивания http:/Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66

4,1 установка программного обеспечения

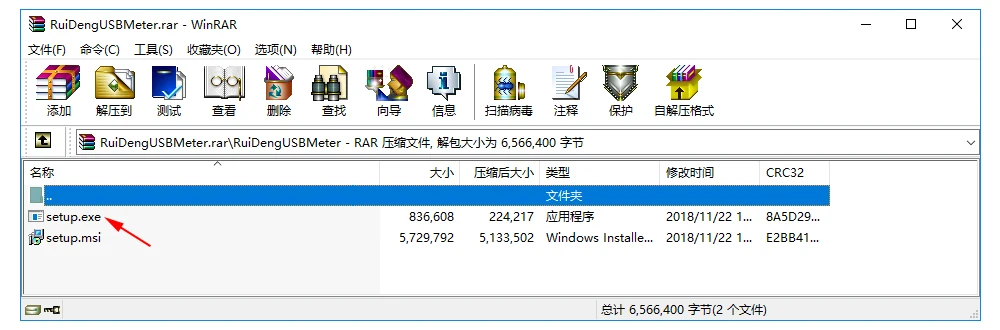

4.1.1. Загрузите файл и откройте его. Выполните setup.exe, чтобы установить его в соответствии с подсказками.

4.1.2 после установки, дважды нажмите на значок на рабочем столе RuiDengUSBMeter открыть программного обеспечения.

4.1.3 для первого использования Сначала установите драйвер, нажмите на интерфейс, установленный на накопителе, а затем нажмите кнопку Установить.

4.1.4.после установки, Подключите микро-порт тестера к компьютеру, компьютер автоматически установит драйвер, затем отключите и подключите его снова, приглашение в левом верхней части показывает, что устройство было вставлено, затем нажмите кнопку онлайн.

4,2 функционирование программного обеспечения

Подключите тестер к компьютеру с помощью микрокабеля, когда Показать Тестер подключен, затем нажмите онлайн, затем программное обеспечение покажет напряжение в реальном времени, ток и другую информацию о данных. Правой кривой диаграммы можно дважды щелкнуть, чтобы адаптироваться к размеру окна, и колесо прокрутки увеличит и уменьшит масштаб. Повернув кружок указателя колесо прокрутки между X и оси Y оси, диаграммы будут иметь разные весы эффекты. Щелкните правой кнопкой мыши на диаграмме, чтобы очистить данные и экспортировать таблицу или изображение. Нажмите кнопку offline data (автономные данные) и подождите немного, данные в автономном режиме войдут в таблицу. При отображении автономных данных запись кривой в реальном времени будет приостанавливаться. Ниже приведены записанные значения двух групп данных и напряжение D + D-.

4,3 обновления прошивки

В тех случаях, когда есть новая прошивка, прибор для проверки транзистора напомнит вам о необходимости обновления прошивки. Выполните следующие действия для обновления прошивки

4.3.1.очистите память и выключите ненужное программное обеспечение (или перезагрузите компьютер).

4.3.2. Перезагрузите программное обеспечение, закройте запрос на все обновления.

4.3.3. Пресс и удерживайте K1 для подключения тестера с компьютером, ожидая, когда устройство отображения полоска вставлена, выключите всплывающее окно обновление прошивки подскажите (не нажимайте онлайн в настоящее время).

4.3.4. Нажмите на обновление прошивки, а затем нажмите кнопку обновление в настоящее время.

4,4 обновление программного обеспечения

Когда появится новое программное обеспечение для ПК, оно будет напоминать вам об обновлении, и вам нужно скачать и установить новое программное обеспечение самостоятельно. Версия программного обеспечения, соответствующая текущему руководством, V1.0.0.5

5. Инструкция приложения для Android:

Поддержка Android 5,0 и выше и Bluetooth 4,0

Ссылка для скачивания http:/Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66

5,1Потому что TC66C принимает BLE bluetooth модуль, когда android 6,0 и выше система подключается BLE, ему нужно разрешение местоположения. Поэтому, пожалуйста, соглашайтесь с этим разрешением при установке приложения. И BLE может не быть соединен с помощью системы bluetooth, вам нужно открывать приложения для поиска и подключения

5,2После подключения нажмите ENTER, чтобы войти в операционный интерфейс, как на правой картинке. Нажмите кнопку поделиться экспорт все записи данных EXCEL файл. (дополнительные функции будут обновлены позднее, убедитесь, пожалуйста, что вам вперед к нему.)

5,3Обновление программного обеспечения. После открытия приложения, проверьте новые версии автоматически, когда есть новая версия, программное обеспечение автоматически подает запрос на обновление, это руководство соответствует версии программного обеспечения android для v1.1.

6. Приложение для iPhone, инструкция
