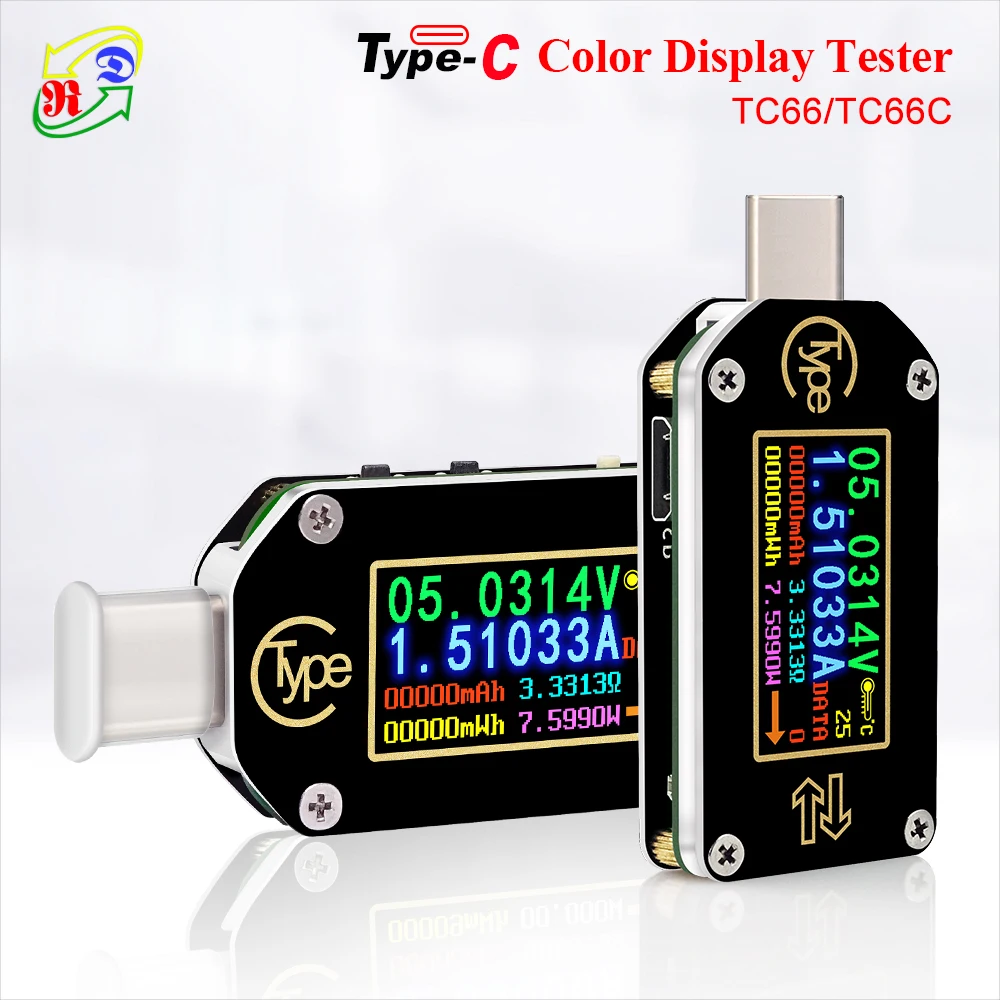

Инструкция для тестера type-C с полноцветным дисплеем

-Модель: TC66/TC66C

В настоящее время программное обеспечение для ПК TC66C не совместимо с системами windows на чешском и корейском языках. Мы обновляем его. Если вы возражаете, пожалуйста, не покупайте.

TC66 (C) не подходит для продуктов Baseus, пожалуйста, не используйте его для тестирования продуктов Baseus

Уважаемые покупатели, обратите внимание,

Благодарим Вас за покупку этого полноцветного тестера type-C от компании Hangzhou Ruideng Technology Co., ltd. перед использованием данного продукта мы рекомендуем вам вкратце ознакомиться с этими инструкциями. Для обеспечения корректной работы и использования устройства. Мы также советуем вам держать эти инструкции в безопасном месте для будущих справочных целей, которые могут потребоваться. (Пожалуйста, обратите внимание на красные слова в этом руководстве)

1. Технические параметры:

Модель:

TC66/TC66-C

Дисплей экран:

0,96 дюймовый цветной ips дисплей

Напряжение Диапазон измерений:

0,005 V-30,0000 V

Напряжение Дискретность:

220В (0,0001 мВ)

Диапазон измерения тока:

0-5.00000A

В настоящее время Дискретность:

0.00001A (0.01mA)

Напряжение питания:

3,5-24 V

Экран Разрешение:

160*80

Ёмкость накопление диапазон:

0-99999 мА-ч

Напряжение Точность измерения:

± (0,5 ‰ + 20 цифр при 23 °)

Накопление энергии диапазон:

0-99999mWh 999.99Wh

Точность измерения тока:

± (1‰+ 30 цифр, при 23 °)

Нагрузки диапазону сопротивления:

1Ω-9999,9 Ω

Мощность Диапазон измерений:

0-150 W

Температура Диапазон измерений:

0 ° ~ 80 °/32 ° ~ 176 °

Частота обновления:

2 Гц

Диапазон рабочих температур:

0 ~ 45 °/32 ° ~ 113 °

Время автоматического отключения экрана:

0-9mins

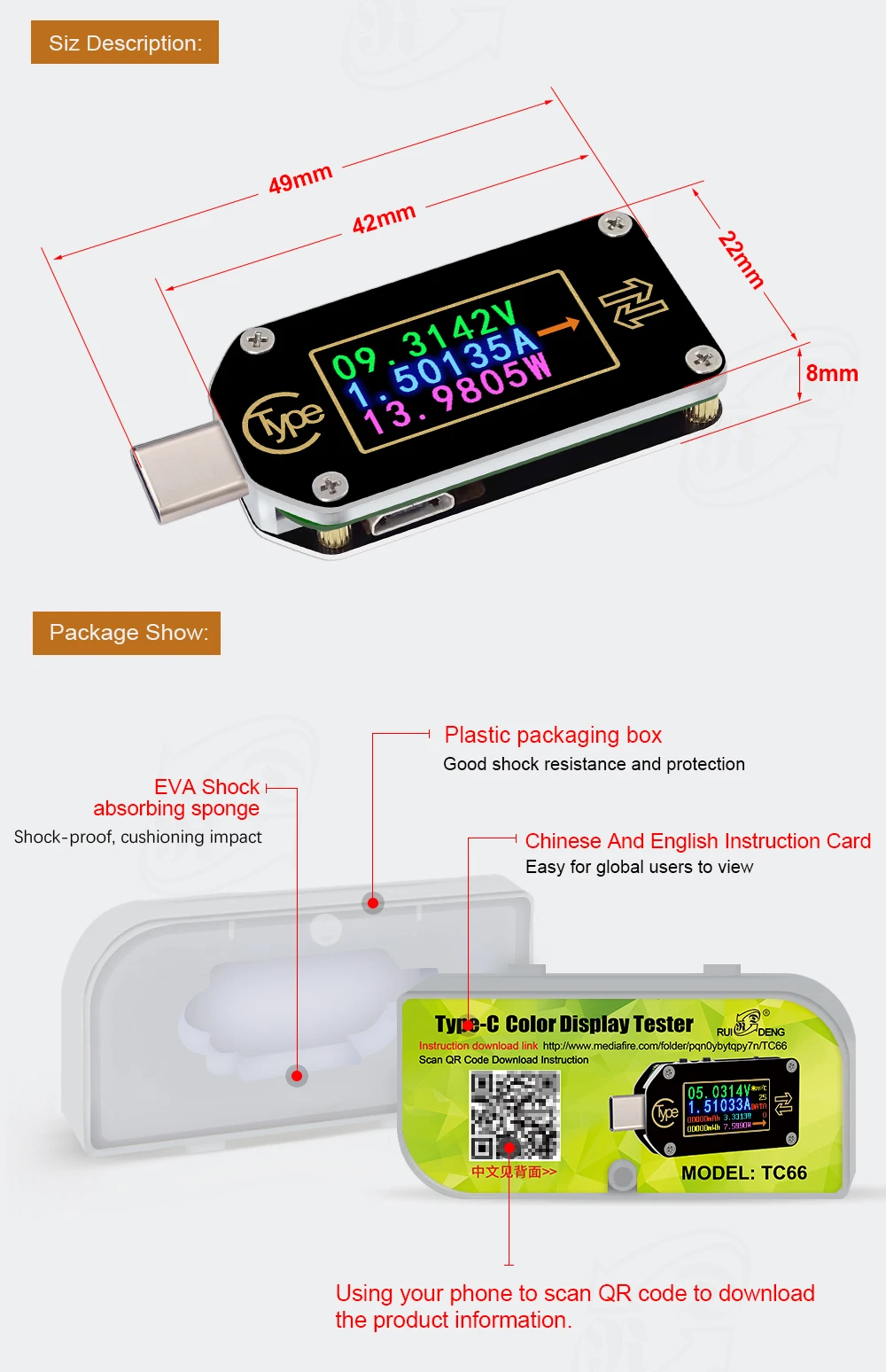

Размеры:

Тонкий УФ-фильтр 49 мм x 22 мм x 8 мм

Вес продукта:

Около 8g (около посылка 22 гр)

Быстрая зарядка режим распознавания:

QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUN

Примечание:

1.TC66 и TC66C разница: TC66 не имеет Платы bluetooth, не поддерживает приложение. TC66C у нас.

2.Поскольку firware постоянно обновляется, пожалуйста, ознакомьтесь с полученными продуктами.

3. При использовании TC66 для обнаружения зарядного устройства необходимо включить выпадающий куб. См. При использовании TC66 для обнаружения процесса зарядки мобильного телефона необходимо выключить выпадающий куб. См.

4. Переключатель на мы представляем вам одну из импульсный источник питания для системы. При использовании, установите переключатель в положение ВКЛ. Если напряжение составляет менее 3,5 v, микро-флеш-накопителем) в качестве источника питания самостоятельно и установите переключатель в положение ВЫКЛ.

5. В тех случаях, когда TC66 использует зубная щетка с двумя головками и Typec линии для приманкой всплывающие предупреждения на работу, только одна сторона может быть использован. Если он не яркий, пожалуйста, переверните интерфейс.

6. TC66 (C) operation, PC soltware, Android APP instruction ссылка для загрузки:Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66

Или вы можете скачать его в Google Play с помощью поиска «TC66C», если вы используете iPhone, вы можете найти «TC66C» в APP STORE и скачать напрямую

7. Работа и тестирование видео:Https://youtu.be/SCVcSjDMx2g

8. Клиент Отзывы: Https:/youtu. be/yVPxT _ wbS4

9.Когда вы загружаете файл и устанавливаете программное обеспечение для ПК, некоторые вирусные системы будут предупреждать и принимать его в качестве вируса, пожалуйста, позвольте этой функции или закрыли вирусную систему, поскольку наш файл и программное обеспечение не имеют вируса, он был разработан нашей компанией, некоторые вирусы системы не знают этого, Это займет всего неизвестный вещи как системы, но мы заверяем вас, что 100% на то, что у них нет вирусов, в том случае, если вы заботитесь, пожалуйста, прекратите покупать наши товары .....

TC64	TC66 (C)
USB порт	Тип порт type-C	Тип порт type-C
Дополнительный порт	Нет	С эффектом приближения c зарядкой Micro-USB
Напряжение диапазон измерений	3,70-30,00 V	0-30,0000 V
Напряжение Дискретность	0,01 V	220В (0,0001 мВ)
Диапазон измерения тока	0-4.000A	0-5.00000A
В настоящее время Дискретность	0.001A	0.00001A (0.01mA)
Мощность диапазон измерений	0-120 W	0-150 W
Метод измерения	Ток может пройти в одном направлении	В настоящее время проходит в двух направлениях
Идентифицируемые протокола быстрой зарядки	QC2.0.QC3.0 APPLE2.4A/2,1 A/1A/0. 5 Android, монокальция фосфат. SAMSUNG
Поддерживается Быстрая зарядка протокол	QC2.0.QC3.0. huawei FCP. Huawei SCP. SAMSUNG AFC. PD
Триггер/манок протокол	Нет	QC2.0.QC3.0. huawei FCP. Huawei SCP. SAMSUNG AFC. PD2.0.PPS
Интерфейс введение	Основные Интерфейс Быстрое распознавание заряда Интерфейс	Основные Интерфейс В автономном режиме Запись Интерфейс Быстрое распознавание заряда Интерфейс Интерфейс обнаружения протокола быстрой зарядки Триггер Интерфейс Системы установка Интерфейс Системы информация Интерфейс Простое измерение Интерфейс
Связь Функция	Нет	Программное обеспечение для ПК: работа на Win7 или выше (Программное обеспечение для ПК может быть подключено только кабелем Micro-USB) Мобильный телефон: Android5.0 или выше; IOS8.0 выше(Устройство должно по сравнению с iPhone 6) (Мобильный телефон может быть подключен только к TC66C по Bluetooth)
Специальный Функция	Нет	1. Обнаружить поддерживает/неподдерживаемый формат протокола быстрой зарядки 2. TC66 (C) может хранить Напряжение/текущие данные ограниченный период времени и просмотра данных на программное обеспечения для подключения к компьютеру/приложение при подключении. 3. Триггер/приманка/PD триггер 4. Отрегулируйте яркость экрана 5. Поворот направления экрана 6. CC линии выбора режима работы 7. Язык выбрать 8. Восстановление заводских настроек 9 в течение нескольких дней. Наша цель продукты серийный номер/версия прошивки номер/время загрузки/продолжительность работы 10. Только показать измерение напряжения/Измерение тока/Измерение мощности/направление тока на простом измерительном интерфейсе

TC66/TC66C тип-c PD USB-C Вольтметр Амперметр Напряжение 2 способ измеритель тока мультиметр PD зарядное устройство батарея USB Тестер

2. Панель введение

A: кнопка K1, короткое нажатие для переключения значений или входа в подменю, с длительным нажатием функции на некотором интерфейсе.

B: кнопка K2 нажмите и удерживайте кнопку, чтобы войти или выйти из меню, короткое нажатие для того чтобы осуществить меню переключатель.

C: кнопка включения питания. Когда включен, вы можете использовать систему питания; когда выключен, вы можете использовать изолированный источник питания. Для измерения высокой точности и низкого напряжения можно переключиться на выключение и использовать микропорт для включения питания.

D: PD переключатель, поместите переключатель на «Выкл» при измерении устройства, которое заряжается, и установите переключатель на «Вкл», когда происходит работа приманки. Переключатель такта коротка вместо нее лучше использовать современный переключатель осторожно, чтобы избежать повреждения, пожалуйста.

E: микропорт, использовать для изоляции блок питания или подключения с программное обеспечения для подключения к компьютеру.

3. Управление Введение:

Есть восемь интерфейсов по умолчанию. После включения питания, добро пожаловать, интерфейс будет отображаться: во-первых, а затем показать последний интерфейс перед выключением питания. Короткое нажатие K1 или K2 для того чтобы переключить интерфейс назад или вперед. Нажмите и удерживайте кнопку K2 для того чтобы войти или выйти из меню.

(Примечание: Этот инструкция соответствует V1.10 версией прошивки. Для обновления прошивки см. Раздел 4)

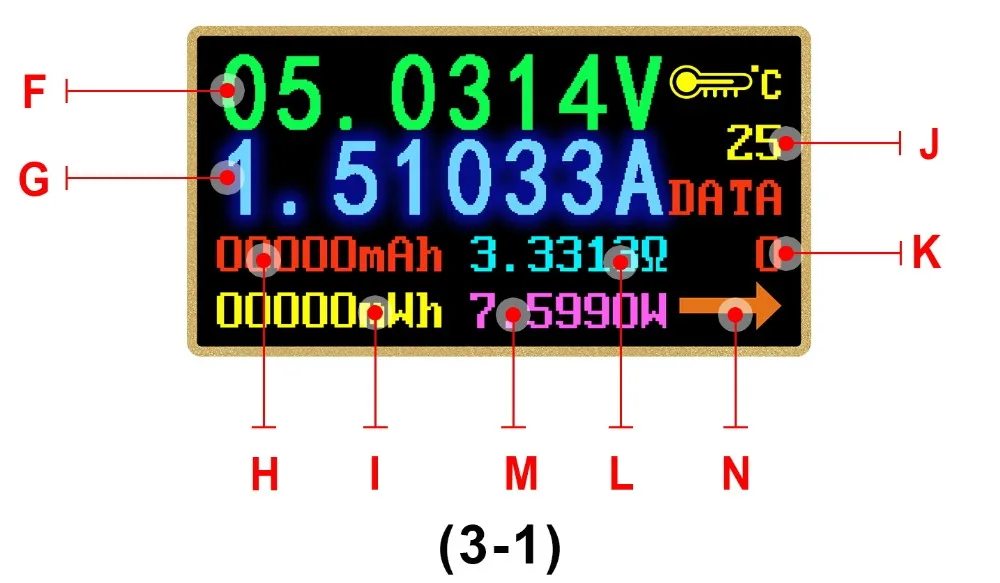

3,1 основной интерфейс, как показано на рисунке 3-1

F: Напряжение измерения соотношение цена/качество

G: текущее значение измерения

H: Ёмкость накопление измерения соотношение цена/качество

I: значение измерения аккумуляции энергии

J: Температура измерения соотношение цена/качество

K: номер группы данных

L: сопротивления нагрузки соотношение цена/качество

M: значение измерения мощности

N: направление потока тока

На этом интерфейсе нажмите и удерживайте K1, чтобы очистить текущее значение группы данных, нажмите и удерживайте K2 для переключения группы данных, с группы данных 1 Выбранный в настоящее время мА/ч, и МВтч сохраняются после отключения питания. Они будут продолжать накопление в следующий раз, когда измерительный прибор включен. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при отключении питания. При следующем питании устройства эти значения будут восстановлены и начнут мигать. При превышении 1 мА · ч, предыдущая информация будет очищена и накопление будет перезагружено. Нажмите K2 для входа в автономный интерфейс записи

3,2 Интерфейс записи в автономном режиме как изображение 3-2

O: Запись состояние значок

P: Запись сброса данных

Q: запись данных интервал времени

R: Запись времени

S: процент б/у запись пространство

В этот интерфейс, нажмите и удерживайте кнопку K2 кнопку, чтобы войти в меню, есть небольшие треугольник указывает на меню в настоящее время работает. После входа в меню, нажмите K2, чтобы переключить меню месте, выбранном нажмите K1 в настоящее время функция меню. Red REC-это остановить запись, green REC записывает.

Период представляют собой запись интервала времени, диапазон регулировки от 1-а-ля 60ые, CE состоит в том, чтобы очистить в автономном режиме хранения данных. После очистки записи данных, вы можете изменить запись интервала времени; но после записи данных, вы можете изменить невозможно. После отключения питания запись будет автоматически приостанавливаться. Пресс и удерживайте K2 свое существование настройки. Пресс K2 для того, чтобы ввести быстрое распознавание заряда интерфейс.

3,3 быстрое распознавание заряда Интерфейс, как показано на рисунке 3-3

Условия оплаты: Д +: (DP) данных положительный уровня сигнала.

U: D: (в см), данных отрицательный уровня сигнала.

V: Отображение режима зарядки

"D" + "и" D "соотношением цены и качества, для справки: не очень точность. Продукт будет автоматически распознает устройство с поддерживаемый режим быстрой зарядки. На данный момент устройство поддерживает последнюю версию ПО QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android монокальция фосфат. SAMSUNG. (Примечание: Этот quick charge соглашения распознавания модель не завершена и могут применяться исключительно для справки, мы добавим другой протокол в будущем)

Пресс K2 для того, чтобы ввести Быстрая зарядка протокол обнаружения Интерфейс

3,4 Быстрая зарядка протокол обнаружения Интерфейс, как показано на рисунке 3-4

На этом интерфейсе нажмите и удерживайте кнопку K2, она покажет «Опасный», затем нажмите K1, обнаружение начнет. После обнаружения протокол поддерживает шоу зеленого цвета, протокол не поддерживается красным цветом. В настоящее время протоколы Поддержка автоматического обнаружения включают в себя QC2.0, QC3.0, huawei FCP, huawei SCP, samsung AFC и PD2.0. (Пожалуйста, с нетерпением ждем больше протокол обнаружения. Эта операция сделает порт type-c Выход высокого напряжения, пожалуйста, отключите нагрузку при использовании этого эту функцию)

Нажмите K2 для входа в интерфейс триггера

3,5 вспышка триггера Интерфейс, как показано на рисунке 3-5-1

3.5.1Trigger Управление:

В этот интерфейс, Пресс и удерживайте K2 кнопку, чтобы ввести триггер меню, затем Пресс K2 на страницу вниз, чтобы выбрать, после того, как выбрать, Пресс K1 для входа в меню. На суб-меню, нажмите K1 или K2 для того, чтобы начать триггера или Регулировка напряжения. Пресс K2 back to последнее меню. За исключением huawei SCP и PPS, когда другой Протокол выхода из режима триггера, они сохранят состояние быстрой зарядки, и повторно подключите тестер, чтобы быть восстановленным в состоянии 5 В. В настоящее время протоколы поддержки для триггер являются QC2.0, QC3.0, HUWEI FCP, huawei SCP PD2.0, PPS и SUMSUNG AFC.(Данная операция сделает порт type-c Выход высокого напряжения, пожалуйста, отключите нагрузку при использовании этого эту функцию)

3.5.2PD триггер Управление

TC66/TC66C тип-c PD USB-C Вольтметр Амперметр Напряжение 2 способ измеритель тока мультиметр PD зарядное устройство батарея USB Тестер

Ш: в настоящее время PD режим

Д х Ш х В): В настоящее время фактическая Выходная Напряжение

Y: PPS Напряжение значение шага (не может быть выбран в соответствии с фиксированным Напряжение)

Z: опция белого означает поддерживаемое напряжение PD. Зеленый вариант означает текущее напряжение триггера.

PD триггер эффект похож на picture3-5-2 нажмите K1 и re-разъем интерфейса в соответствии с советами, а затем нажмите кнопку K1/K2, чтобы переключить PD Напряжение. Пресс и удерживайте K1, чтобы переключить Напряжение шаг стоимость до PPS режим. Пресс K1/K2 для того, чтобы увеличить/уменьшить Напряжение. Пресс и удерживайте K2 до выхода режим запуска. Потому что односторонняя CC кабель обычно используется, когда присоединяете PD устройство с Тип-C кабель, таким образом, флип-чехол в интерфейс в том случае, если он не работает.

Пресс K2 для того, чтобы ввести системы интерфейс настройки.

3,6 Системы установка Интерфейс как на картинке с диагональю экрана 3-6-1-3-6-2.

АА: задержка выключения параметров дисплея

AB: Экран настройки яркости

От сети переменного тока: Температура переключение между единицами измерения

AD: связь ПК переключатель

Звуковая частота: Bluetooth переключатель

AF: Экран вращения

AG: CC линия средств передвижения

А: Язык выбор

AI: восстановить заводские настройки

В этот интерфейс, Пресс и удерживайте K2 кнопку, чтобы войти в меню настройки, Пресс K2 на страницу вниз, после того, как выбрать. Пресс-K1, чтобы войти в настоящее время настройки данных. Пресс и удерживайте K2 кнопку, чтобы вернуться к предыдущему меню. Задержка выключения экрана время сканирования можно установить 1-9 минут или освещение, 0 среднее освещения. Есть 10 уровней яркости экрана; температурный блок может регулироваться между ° и °; есть вращение на 180 градусов для экрана; когда вытягивается CC, по умолчанию будет установлен светильник на экране. Если вам нужно измерить PD зарядки, пожалуйста, выключите CC раскрывающегося списка; восстановить заводские настройки только восстановить установка, не прозрачное отделение для удостоверения личности-группы данных и в автономном режиме передачи данных.

Для объектива CC Раскрывающееся: PD указано, что интерфейс type-c не имеет выход по умолчанию. В тех случаях, когда есть раскрывающегося списка на CC линии (булавки в Тип-c интерфейс), зарядное устройство PD думают, что нагрузка подключена, а затем запускает напряжение на выходе 5 В. Таким образом, это не выходит за пределы нормы для проверки транзистора, чтобы подключить непосредственно к PD зарядное устройство и не светильник. Если CC раскрывающегося списка включена в настройках TC66, когда вы подключите TC66, он автоматически подсвечивает экран после того, как она устанавливается по с поддержкой, но, возможно, это повлияет на процесс зарядки. Если Протокол обнаружения и триггер будет осуществляться, CC раскрывающегося списка должен быть включен, и задней части не должно быть соединено с любой нагрузкой. Если он установлен на отключаться, зарядки PD зарядное устройство не будет яркости экрана и процесс зарядки, не будут повреждены. Пожалуйста, сначала подключите тестер к зарядному устройству, а затем вставьте нагрузки.

Пресс K2 для того, чтобы ввести сведения о системе интерфейсом.

3,7 Системы информация Интерфейс как на картинке от 3 до 7 лет

AJ: продукты серийный номер

AK: Версия прошивки номер

Ал: время загрузки

AM: на этот раз Бег времени

Пресс K2 кнопку, чтобы простой интерфейс измерения.

3,8 простой интерфейс измерения как 3-9

Этот интерфейс только показывает напряжение, ток, мощность и текущим направлением потока

4. Инструкция по установке программного обеспечения

Установка программного обеспечения требований к окружающей среде: WIN7 и более ранними системами, компьютер с четырехъядерным процессором сети.

Это программное обеспечение, разработанных Ханчжоу ruideng technology co., ltd LTD., без вирусов. Если антивирусное программное обеспечение, напомнить, замеры сделаны вручную, поэтому возможны все свои функции, в противном случае он будет влиять на нормальное функционирование программного обеспечения.

Ссылка для скачивания http:/Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66

4,1 установка программного обеспечения

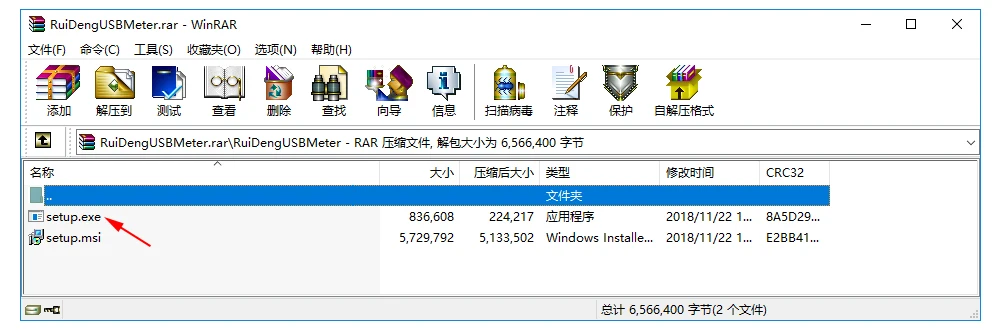

4.1.1. Загрузите файл и откройте его. Запустить setup.exe, чтобы вы могли ее установить в соответствии с приглашениями.

4.1.2 после установки, дважды нажмите на значок на рабочем столе RuiDengUSBMeter открыть программного обеспечения.

4.1.3 в первый раз, чтобы использовать, установите драйвер, во-первых, нажмите на интерфейс устанавливаются на накопителе, а затем нажмите кнопку Установить.

4.1.4.After установки, Подключите микро порт тестер с компьютером, компьютер будет автоматически устанавливать драйвер, затем отключите и подключите его снова, приглашение на верхнем левом углу указывает на то, что данное устройство было включено, затем нажмите кнопку в режиме онлайн.

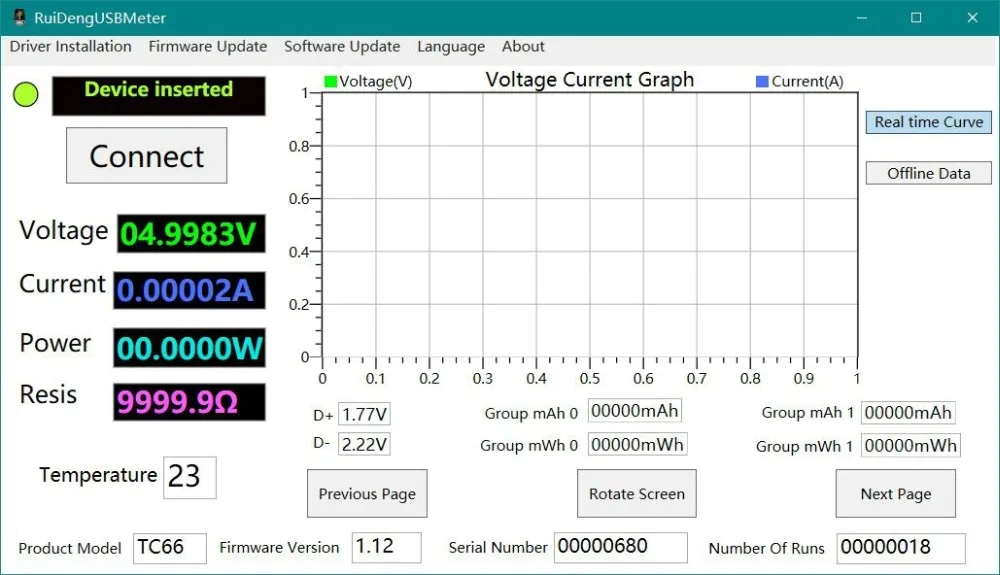

4,2 функционирование программного обеспечения

Подключения тестера с компьютером, по кругу проложен микро кабель, когда Показать Тестер подключен, а затем нажмите кнопку для украшений ручной работы, затем программное обеспечение покажет напряжение в режиме реального времени, ток, и другие данные. Правильную кривую графика может быть двойной щелчок для адаптации к размеру окна, а также колесо прокрутки будет увеличение и уменьшение масштаба. Повернув кружок указателя колесо прокрутки между X и оси Y оси, диаграммы будут иметь разные весы эффекты. Правой кнопкой мыши на таблицу, чтобы прозрачное отделение для удостоверения личности-и экспорт столе или изображение. Нажмите кнопку в автономном режиме передачи данных и подождите минутку, в автономном режиме данных войдет в таблице. В автономном режиме данные отображаются в режиме реального времени записи приостанавливается. Ниже представлены записанные значения двух группы данных и напряжение D +.

4,3 обновления прошивки

В тех случаях, когда есть новая прошивка, прибор для проверки транзистора напомнит вам о необходимости обновления прошивки. Пожалуйста, выполните следующие действия, чтобы обновления прошивки

4.3.1.Clean памяти и выключите ненужные программное обеспечение (или перезагрузки компьютера).

4.3.2. Перезапуск программного обеспечения, все обновления подсказки.

4.3.3. Пресс и удерживайте K1 для подключения тестера с компьютером, ожидая, когда устройство отображения полоска вставлена, выключите всплывающее окно обновление прошивки подскажите (не нажимайте онлайн в настоящее время).

4.3.4. Нажмите на обновление прошивки, а затем нажмите кнопку обновление в настоящее время.

4,4 обновление программного обеспечения

В тех случаях, когда есть новый программное обеспечения для подключения к компьютеру, он напомнит вам о том, чтобы обновить, и вам нужно скачать и установить Новинка программное обеспечение самостоятельно. Версия программного обеспечения, соответствует современному ручная работа V1.0.0.5

5. Совместимость с Android APP Инструкция:

Поддержка Android 5,0 и более поздних версий, и Bluetooth 4,0

Ссылка для скачивания http:/Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66

5,1Потому что TC66C принят BLE bluetooth модуль, когда android 6,0 и более поздних версий системы подключить автомобильное BLE, он нуждается в разрешение местоположения. Таким образом, пожалуйста, согласуйте с таким разрешением при установке приложение. И BLE может не быть соединен с помощью системы bluetooth, вам нужно открывать приложения для поиска и подключения

5,2После подключения, а затем нажмите кнопку ввода, чтобы ввести интерфейс деятельности, как правильно на картинке. Нажмите SHARE export all recording data as Excell. (дополнительные функции будут обновлены позже, пожалуйста, с нетерпением ждем.)

5,3Обновление программного обеспечения. После того, как открывать приложения, для проверки новых версий автоматически, когда есть новая версия, программное обеспечение будет автоматически быстрое обновление, данное учебное пособие соответствует android версии программного обеспечения для V1.1.1.

6. Приложение для iPhone, инструкция
