Tech Original DSO068 осциллограф "сделай сам" комплект с цифровым датчиком частоты ATmega64 AVR микроконтроль

Описание

{Infomodule} долл. США

Введение:

1. В дополнение к интегральной цепи, подавляющее большинство компонентов принимаются с контактными компонентами, снижая требования к мастерству оператора, увеличивая чувство вовлечения пользователя, У него будет больше возможности узнать теорию цепи, Внутренние характеристики и т. Д.

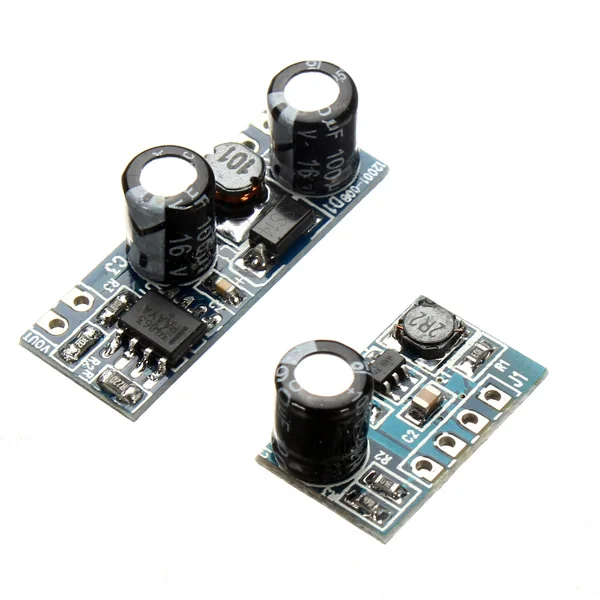

2. Используя модульный дизайн, так что некоторые из компонентов функциональной схемы, таким образом, выделяя главный канал, уменьшая трудность понимания всей области цепи.
3. комплект поставляется с подробной описательной информацией, в том числе с инструкциями с четкой маркировкой, детальной схематической схемой, полной суммой материалов и четкими шаговыми способами устранения проблем и т. Д., чтобы улучшить скорость производства.
4. с лучшей и более высокой функциональной производительностью, по сравнению с 062 имеют значительное увеличение основных показателей полосы пропускания, чувствительности, длины записи и т. д., при этом увеличивая производительность более практичного usb-порта, питание от аккумулятора.
5. Работа с использованием комбинаций "проводящие пластиковые кнопки + поворотный переключатель", делает работу более интуитивной, быстрой и надежной, стандартизированный интерфейс, расширенные функции выполняются через меню, очень четкость.
6. В комплекте Предустановленная программа обновления программного обеспечения (загрузчик), и из-за интерфейса USB, таким образом, пользователи не должны добавлять какие-либо аппаратные средства для выполнения программы для обновления или перезаписи, что не только облегчит пользователей для улучшения производительности осциллографа, И сам инструмент становится действительно многоцелевой MCU платы.
7. источник оснащен осциллографом (Learning Edition) и экспериментальными шаблонами, удобными для разработки пользовательских собственных программ и углубленного изучения с помощью программного обеспечения jyeLab, формируя Виртуальный осциллограф с экраном ПК, тем самым значительно увеличивают объем функций и практичность.
Особенности:

Максимальная эквивалентная частота дискретизации: 20 MSA/s
Максимальная частота дискретизации в реальном времени: 2 Msps
Точность: 8Bit
Глубина буфера выборки: 256, 512, 1024 байт, регулируемая
Аналоговая полоса пропускания: 0-3 МГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)
Регулируемое вертикальное смещение, и с инструкциями
Вход сопротивление: 1mом
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Соединение: включает DC/AC
Горизонтальный диапазон времени: 0,2 мкс/див-10 м (мин)/див (1-2-5 прогрессивный способ)
С автоматическим, обычным и одиночным режимом для легкого захвата мгновенной формы волны
Положение триггера: 1%-100% регулируется и есть инструкции
Доступный подъемный или падающий триггер
Регулируемое положение уровня триггера, и с инструкциями
Наблюденная Форма волны перед триггером (отрицательная задержка)
Может замораживать в любое время дисплей формы волны (функция удержания)
Поставляется в 1Hz-4 МГц частотно-регулируемый испытания источника сигнала
Формы волны могут быть сохранены в EEPROM, если выключение не будет потеряно
Вы можете легко вынуть дисплей сохраненный сигнал
Он может изменить экран на графический формат файла, отправленный на ПК через последовательный порт
Частотомер может измерять частоты до 5 МГц, чувствительность до 0.2Vpp (*)
Есть функция FFT 256, 512 и 1024 точек, поддержка анализа спектра сигнала (*)
(Примечание: текущая версия программного обеспечения с функцией "*" еще не улучшена, после выпуска новых версий программного обеспечения, пользователи могут получить эти функции через простое обновление программного обеспечения.)

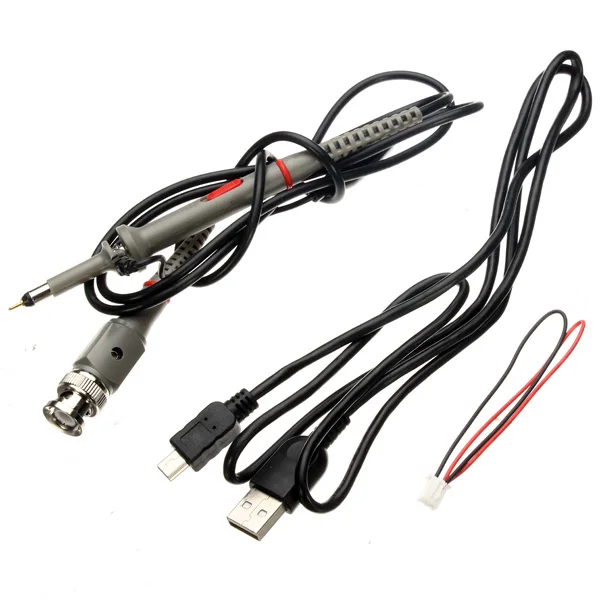

Поддержка 10: 1 зонд может измерять напряжение 400Vpp.

Посылка включает в себя:

1 x осциллограф "сделай сам" комплект с Чехол
1 х Руководство по сборке (EN)
1 х Руководство пользователя (EN)
1 x источник
1 x схема
