Тесла катушки Тесла Электрический круг музыка вращающийся электроники изделия «сделай сам» комплект ионный ветряная мельница

Во-первых, параметры цепи

Входное напряжение питания: 24 В постоянного тока;

Ток питания: 2A-3A;

Интерфейс питания: положительный и отрицательный в течение 5,5-2,1;

Аудиоинтерфейс: аудиопорт 3,5;

Размер изделия: длина 8,5 см x ширина 8,5 см x высота 20 см;

Вторичный Размер катушки: диаметр 4 см высота 10 см или около того;

Количество витков катушки: 370 витков, эмалированный провод с диаметром катушки 0,2, мы намотываем когда катушка погружена;

Полученная громкость почти такая же, как и динамик 0,25 Вт;

Аудиоинтерфейс: 3,5 jack, можно подключить к источнику звука мобильного телефона, mp3, компьютера. (Аудиоинтерфейс компьютера составляет 3,5, аудиокабель используется от 3,5 до 3,5 аудиокабель, интерфейс мобильного телефона и MP3 отличается, пожалуйста, используйте соответствующий аудиокабель до 3,5) если вы используете другое напряжение или ток, которые не соответствуют требованиям, Источник питания или положительный и отрицательный очень обратный, там будут сожжены устройства, и потери, вызванные покупателем, будут на собственный риск покупателя.

Некоторые покупатели считают, что источник питания 24 В, тогда устройство ввода 12 В не будет повреждено. Это понимание неправильно. Цепь в конечном итоге представляет собой цепь колебаний.

Если напряжения и тока недостаточно, цепь не будет колебаться, что приведет к тому, что Триод будет вести непосредственно к земле, и Триод выгорит.

О безопасности Инструкции

Чрезвычайно высокое напряжение прорвется в воздух, образуя фиолетовую дугу, которая является ионным ветром. Созданная дуга будет иметь определенную тягу и будет колебаться под действием тяги. По мере увеличения силы качания он будет вращаться. Стоит отметить, что, хотя напряжение очень высокое, но из-за чрезвычайно небольшого тока и высокочастотного разряда он не достигает интенсивности травм! Но ионный ветер будет сильно нагреваться, поэтому, когда вы касаетесь его вручную, это как прикосновение к свече! Не опасно овладевать дистанцией и мастерством и не называть себя горячим. Но владелец все равно не рекомендует трогать.

Обратите внимание, что при использовании питания сначала Включите источник питания 220 В-24 В, после задержки 1-2 секунд, затем включите переключатель питания Tesla после стабильного напряжения питания. Когда питание выключено, сначала выключите переключатель Tesla, затем выключите 220 В до 24 В коммутационный источник питания. Это связано с тем, что коммутационный источник питания обычно имеет функцию медленного запуска, то есть выходное напряжение медленно поднимается после включения питания, И если Тесла включается до того, как напряжение поднимется до 15 В, это не начнется из-за недостаточного пускового напряжения, В результате Триод включается в землю, чтобы сжечь компоненты.

Волшебный катушки Тесла генерирует при высокой температуре и высокого давления плазмы, может ignite, может беспроводной передачи электричество, может осветить светодиодный, многообразие, энергосберегающие лампы, и т. д., можно подключить MP3, компьютер, гарнитура для мобильного телефона через аудио кабель, пусть дуга поет и воспроизводит музыку, Во время просмотра небольшой дуги, которую можно повернуть, много веселья, очень интересный научный эксперимент небольшого производства.

Список поставки деталей DIY:

Название компонента количество

Печатной платы 1

6,8 K резистор 2

10 K резистор 2

2 W 100 Ом резистор 1

Обмотки вторичной обмотки 1

Вафли разъем 2

Солнечный цветок теплоотвод 1

Небольшой вентилятор 1

M2.5 * 6 Саморезы 3

105 монолитный конденсатор 3

2*5*7 светодиодный синий 1

3,5 аудио сиденье 1

DC005 сиденье 1

A03 самоблокирующийся переключатель 1

M3 * 8 винт 13

M3 * 15 Проставка с двойным проходом медь Колонка 12

C2078 1

IRPF260 1

M3 * 16 винт 5

Акрил прокладка 14

Силиконовый мешок 2

Эмалированная проволока 0,1 мм 1

0,35 эмалированная проволока 15 см 1

Медная игла 1

1,0 эмалированная проволока 30 см 1

Изоляционный лист 1

Инструменты, необходимые для сварочный узел: паяльник, клей пистолет необходим, мультиметр имеет лучшее.

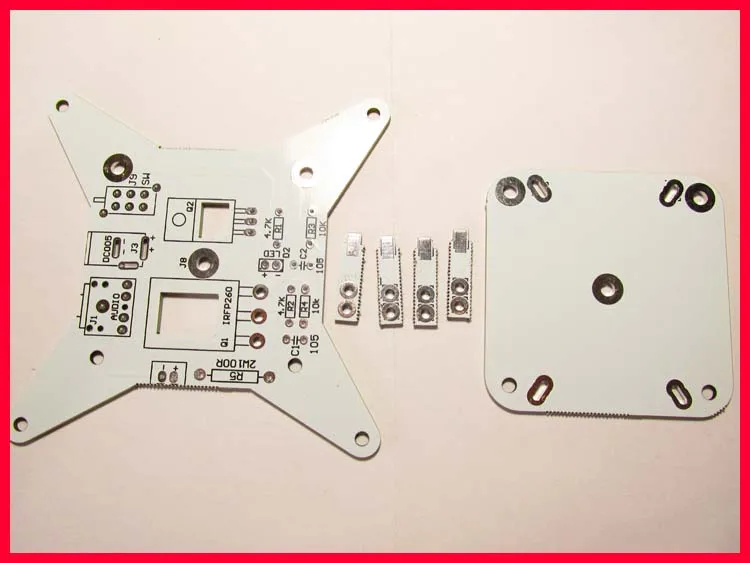

Детали DIY отправлены в натуральной фотографии:
