Описание

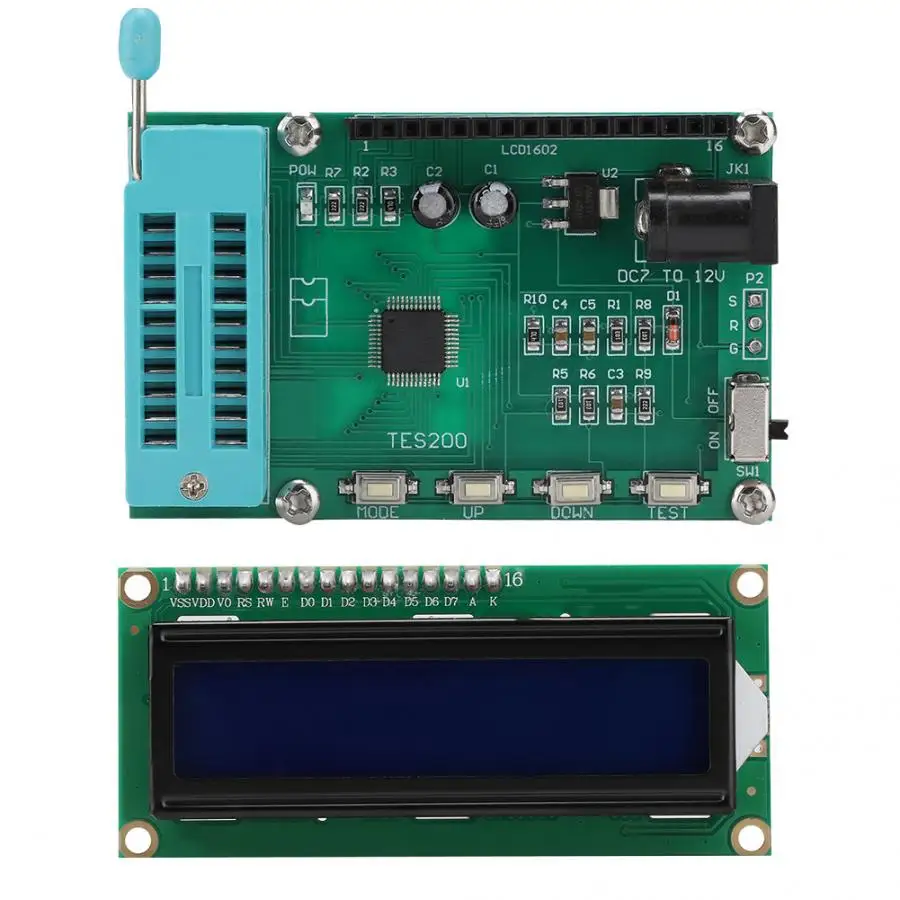

Тестер цифровых микросхем 74 40 45 Series lC Logic Gate test er цифровой измеритель TES200 Цифровой тест интеграции
Особенности:
1. Легко переносить и легко установить. Высокая производительность, очень стабильная.
2. TES200 является цифровым тестом интеграции, в основном используется для тестирования 74 серий и 40 серий интегрированных цифровых, может проверить более 200 интеграции.
3. Простой в использовании, тестовая логика может также определить, какие интегрированные Логические шлюзы являются плохими. Тестирование интеграции выбирается через ключевые операции.
4. Стабильная и мощная производительность, долговечная для длительного использования.
5. Тонкое мастерство, строгий стандарт качества.
Технические характеристики:
Рабочее напряжение: 7 ~ 12 В постоянного тока
Рабочий ток: <30 мА
Рабочая температура:-40 ℃ ~ 65 ℃
Температура хранения:-40 ℃ ~ 65 ℃
Описание интерфейса и связанные с ним операции
Разъем питания JK1 (головка постоянного тока D13): относительно передний. Напряжение питания (7 ~ 12 В) Источник питания постоянного тока.
SW1 Мощность переключатель
О: Питание на состоянии.
Выкл.: Выключите питание.
Описание кнопок
Режим: Выберите тип интеграции. (74 серии или 40 серий)
Вверх: Выберите модель интеграции.
Вниз: Выберите следующую модель интеграции.
Тест: тест выберите интегральную модель.
Примечание: выровняйте вниз при установке теста интеграции.
74 серии
7400,7401, 7402,7403, 7404,7405, 7406,7407, 7408,7409
7410,7411, 7412,7413, 7414,7415, 7416,7417, 7418,7419
7420,7421, 7422,7424, 7425,7426, 7427,7428, 7430,7432
7433,7434, 7435,7436, 7437,7438, 7439,7440, 7442,7443
7444,7445, 7446,7447, 7448,7454, 7464,7470, 7472,7473
7474,7475, 7476,7477, 7478,7480, 7482,7483, 7485,7486
7487,7489, 7494,7495, 7496,74101, 74102,74103, 74107,74108
74109,74112, 74113,74125, 74126,74128, 74130,74132, 74133,74134
74135,74136, 74137,74138, 74139,74140, 74145,74147, 74148,74151
74152,74153, 74155,74156, 74157,74158, 74160,74161, 74163,74164
74165,74166, 74171,74173, 74174,74175, 74176,74177, 74180,74182
74190,74191, 74192,74193, 74194,74195, 74197,74242, 74243,74247
74248,74249, 74251,74253, 74256,74257, 74258,74259, 74260,74266
74279,74280, 74283,74290, 74293,74295, 74298,74350, 74352,74353
74365,74366, 74367,74368, 74375,74378, 74379,74390, 74393,74395
74425,74426, 74445,74447, 74490,74595, 74670
40,45 серии
CD4000, CD4001, CD4002, CD4006, CD4007, CD4008, CD4009, CD4010, CD4011, CD4012,
CD4013, CD4014, CD4015, CD4016, CD4017, CD4018, CD4019, CD4020, CD4021, CD4022,
CD4023, CD4024, CD4025, CD4026, CD4027, CD4028, CD4029, CD4030, CD4033, CD4035,
CD4040, CD4042, CD4043, CD4044, CD4048, CD4049, CD4050, CD4051, CD4052, CD4053,
CD4060, CD4066, CD4068, CD4069, CD4070, CD4071, CD4072, CD4073, CD4075, CD4076,
CD4077, CD4078, CD4081, CD4082, CD4085, CD4093, CD4094, CD4099, CD4502, CD4503,
CD4504, CD4510, CD4511, CD4512, CD4516, CD4518, CD4520, CD4522, CD4526, CD4529,
CD4532, CD4539, CD4543, CD4555, CD4556, CD4584, CD40106, CD40110, CD40161, CD40162, CD40174, CD40175, CD40192, CD40193,
Посылка список:
1 x тестер
1 x Дисплей
