Описание
Обзор: материнская плата

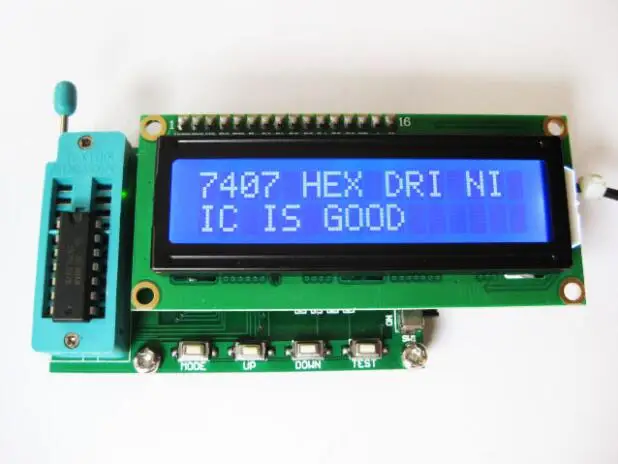

1. TES200 является цифровым интегрированным тестером, который тестирует 74 серии и 40 серии цифровой интеграции и может проверить более 200 типов интеграции.
2, простота в использовании, тестовая логическая интеграция также может определить, какие Логические ворота являются плохими. Тестовая интеграция выбирается с помощью ключа.
Область применения:
● Тестирование цифровой интеграции;
Технические данные:
1, рабочее напряжение: 7 ~ 12 В постоянного тока
2, рабочий ток: <30 мА
3, рабочая температура:-40 °C ~ 65 °C
4, Температура хранения:-40 °C ~ 65 °C
5, размер изделия: 70 мм * 45 мм * 40 мм (Длина X Ширина X высота)
В-четвертых, описание интерфейса и связанные с ним операции
Разъем питания JK1 (головка постоянного тока D13): он находится внутри и снаружи отрицательным. Напряжение питания (7 ~ 12 В) постоянного тока Регулируемый источник питания.
SW1 выключатель питания
ON: питание включено.
Выключено: выключено.
Пять, описание кнопок
Режим: Выберите тип интеграции. (74 серии или 40 серий)
Вверх: Выберите предыдущую интегрированную Модель.
Вниз: Выберите следующую интегрированную Модель.
Тест: протестируйте выбранную интегрированную Модель.
Примечание: При установке тестовой интеграции она выравнивается вниз.
74 серии
7400,7401, 7402,7403, 7404,7405, 7406,7407, 7408,7409
7410, 7411, 7412, 7413, 7414, 7415, 7416, 7417, 7418, 7419
7420,7421, 7422,7424, 7425,7426, 7427,7428, 7430,7432
7433, 7434, 7435, 7436, 7437, 7438, 7439, 7440, 7442, 7443
7444, 7445, 7446, 7447, 7448, 7454, 7464, 7470, 7472, 7473
7474, 7475, 7476, 7477, 7478, 7480, 7482, 7843, 7485, 7486
7487,7489, 7494,7495, 7496,74101, 74102,74103, 74107,74108
74109, 74112, 74113, 74125, 74126, 74128, 74130, 74132, 74133, 74134
74135,74136, 74137,74138, 74139,74140, 74145,74147, 74148,74151
74152, 74153, 74155, 74156, 74157, 74158, 74160, 74161, 74163, 74164
74165, 74166, 74171, 74173, 74174, 74175, 74176, 74177, 74180, 74182
74190,74191, 74192,74193, 74194,74195, 74197,74242, 74243,74247
74248, 74249, 74251, 74253, 74256, 74257, 74258, 74259, 74260, 74266
74279, 74280, 74283, 74290, 74293, 74295, 74298, 74350, 74352, 74353
74365, 74366, 74367, 74368, 74375, 74378, 74379, 74390, 74393, 74395
74425,74426, 74445,74447, 74490,74595, 74670
Большие размеры 40, 45 серии
CD4000, CD4001, CD4002, CD4006, CD4007, CD4008, CD4009, CD4010, CD4011, CD4012,
CD4013, CD4014, CD4015, CD4016, CD4017, CD4018, CD4019, CD4020, CD4021, CD4022,
CD4023, CD4024, CD4025, CD4026, CD4027, CD4028, CD4029, CD4030, CD4033, CD4035,
CD4040, CD4042, CD4043, CD4044, CD4048, CD4049, CD4050, CD4051, CD4052, CD4053,
CD4060, CD4066, CD4068, CD4069, CD4070, CD4071, CD4072, CD4073, CD4075, CD4076,
CD4077, CD4078, CD4081, CD4082, CD4085, CD4093, CD4094, CD4099, CD4502, CD4503,
CD4504, CD4510, CD4511, CD4512, CD4516, CD4518, CD4520, CD4522, CD4526, CD4529,
CD4532, CD4539, CD4543, CD4555, CD4556, CD4584, CD40106, CD40110, CD40161, CD40162, CD40174, CD40175, CD40192, CD40193,
