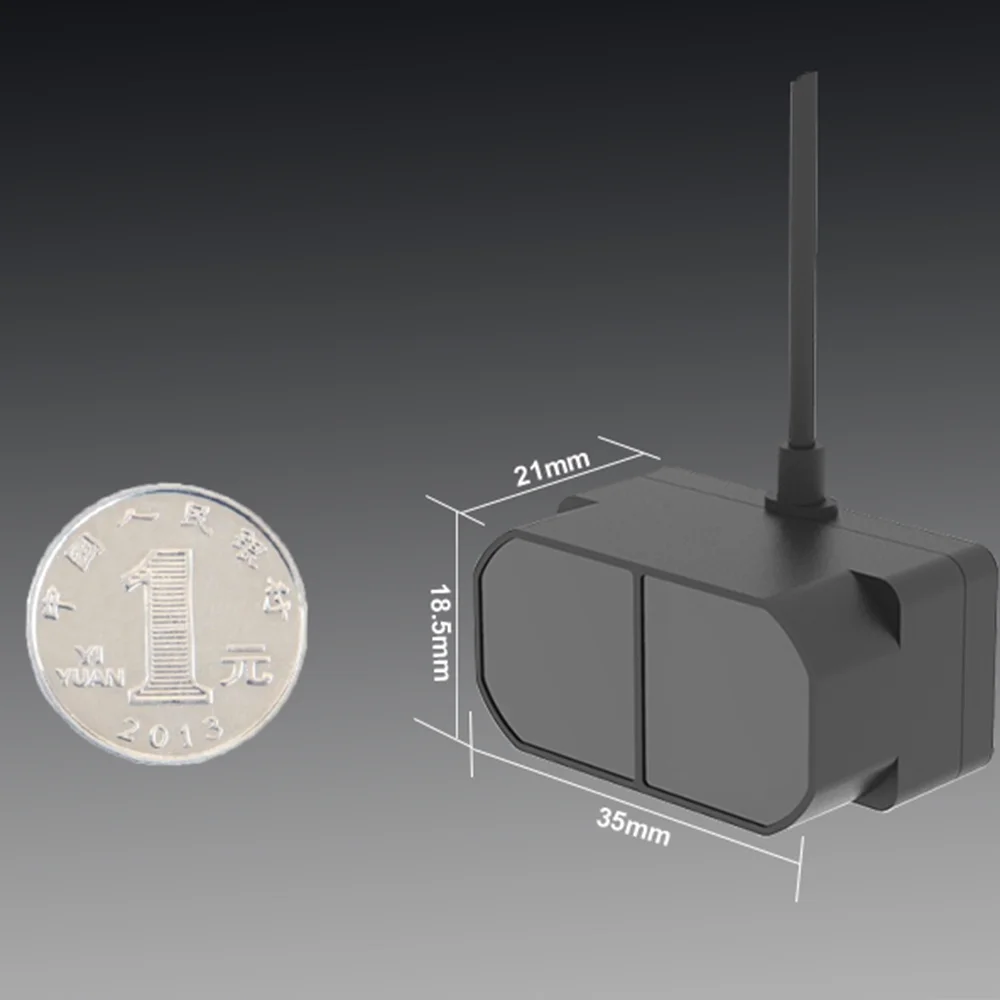

TFminiPlus Lidar сенсор 12 м Мини одноточечная поддержка Pixhawk

Описание

TFminiPlus Lidar сенсор 12 м Мини одноточечная поддержка Pixhawk

Параметры продукта

\
\

1 、 производительность параметр

\ Диапазон \	\ 0,1-12 м(Внутри) \ \ 0,1-8 м(На открытом воздухе) \
\ Отмостки \	\ Высота каблука 10 см \
\ Диапазон Разрешение \	\ 5 мм \
\ Точность диапазона \	\ ±5cm @(0,1-6 м) \ \ ±1%(6-12 месяцев, принцесса, вечеринка) \
\ Выход частота кадровСм² \	\ 1 Гц-1000 Гц(По умолчанию100 гц) \
\ Анти-окружающую среду светильник \	\ 70 Клукс \
\ Рабочая температура \	\ -20℃ ~ 60 ℃ \
\ Уровень защиты \	\ IP65 \

\ Светильник источника \	\ Светодиодный \
\ Центральная длина волны \	\ 850nm \
\ Приема сигнала угол \	\ 3,6° \
\ Входное напряжение \	\ 5 V±0,5 V \
\ Средний ток \	\ ≤110ma \
\ Мощность отходов \	\ 550mA \
\ Максимальный ток \	\ 500mA \
\ Связь уровня \	\ LVTTL(3,3 V) \
\ Хвост длина линии \	\ 30 см \

2. Связь и интерфейс

\ Выход данных формы \	\ Шестигранное значение расстояния; символьная строка \
\ Интерфейс связи \	\ UART;I2C \
\ Скорость передачи данных \	\ UART:115200(Регулируемый); \

\
\

3 、 Функция введение

\ Изготовленный на заказ Частота кадров \	\ Соответствующие инструкции по настройке используется для требуемой частоты обнаружения кадров,1-1000 гцВозможность регулировки (по умолчанию100 гц) \
\ Пользовательские скорость передачи данных \	\ Поддержка9600-921600Настройки скорости порта (по умолчанию115200) \
\ Источник запуска настройки \	\ А) Автоматическое измерение (по умолчанию)b) Триггер измерения \
\ Одна клавиша для восстановления заводских настроек \	\ Все конфигурации восстанавливают заводские настройки \

\

\

\
\

Подробные характеристики, пожалуйста, скачайте на официальном сайте:Http://www.benewake.com/download

\
\

Клиенты приложений UAV смотрите здесь:

\
\

ArduPilotBeixing является очень важным партнером в области UAV, firmware прошивки, может полностью поддерживать радары серии BeixingTFFull и с открытым исходным кодом Контроллер полета pixhawkplug и играть на аппаратной платформе, более широкий выбор пространства для глобальных любителей БПЛА 。 "(Beixing Lidar andArduPilotCombined официальные инструкции)

\
\

Руководство по ссылкам: http://ardupilot.org/copter/docs/common-rangefinder-landingpage.html
