Описание
Использование rs может использовать порт связи и модуль связи для чтения электрических параметров и энергии, использовать r дружественный дизайн, уменьшить сложности разработки, сократить время разработки.
Пользователь не должен калибровать, разработчики не должны иметь разработки, связанные с измерением электроэнергии для разработки, простой разработки и дизайна.
Меры предосторожности перед использованием:

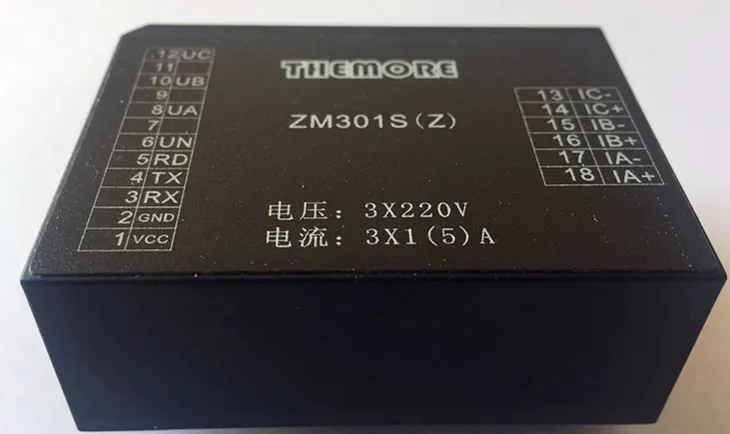

1, ZM301S (Z) Прошивка была вылечена перед выходом из завода, встроенный протокол, удобный для пользователя 。
2, пользователь в useZM301S (Z) время тестирования,Поскольку модуль загружен сильным током для работы, не забудьте изолировать, в противном случае модули и компьютеры будут сгореть。 Рекомендуемый дизайн коммуникационной изоляции цепи предоставляется в rictor, пользователь может обратиться к 。
3, пользователь в useZM301S (Z) тестовое время modbusagrement, тестовое программное обеспечение, предоставленное нами, может быть использовано.

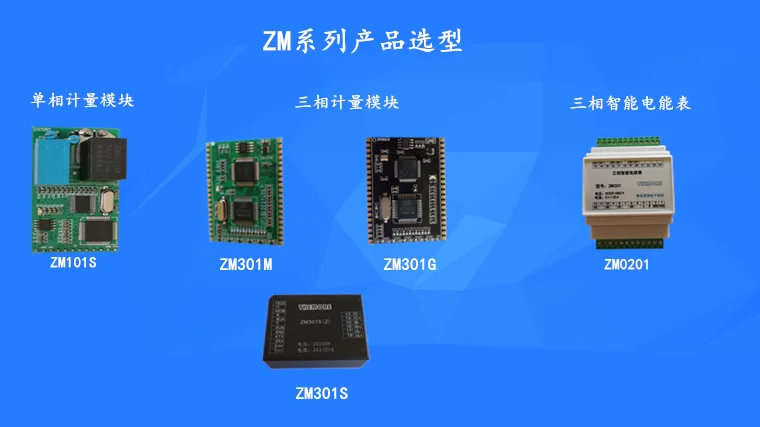

| ZM301 Описание модуля измерения электрической энергии серии | ||||
| ZM301M | ZM301G | ZM301Z | ZM301S | |
Поставка электрический вентилятор Вокруг | 3,3-6,5 V | 3,3-6,5 V | 3,3 V | 3,3 V |
| MCU | 8 Бит MCU | Cortex M3 | Cortex M3 | 8 Бит MCU |
С помощью буквы квадратных Тип | UART | UART | UART | UART |
Измеритель сумму эссенция Степень | 0,5 S | 0,5 S | 0,5 S | 0,5 S |
На основе письма ассоциации Обсуждения | Modbus/DLT645 | Modbus | Modbus | Modbus |
Да Нет открытых Разряда исходный код | Нет | Да | Да | Нет |
Две секунды открыть Волосы | Простой | Простой | Простой | Нет необходимости |
Девушки цветка платья, девушки цветка платья IДля отбора проб Электрический строительства дорог | Нужен (В соответствии со схемой) | Нужен (В соответствии со схемой) | Нужен (В соответствии со схемой) | Нежелательные |
RS485Электрический Строительства дорог | Нужен (По принципу Таблица размеров) | Нужен (В соответствии с оригинальными Схема) | Нужен (В соответствии с оригинальными Схема) | Нужен (В соответствии с оригинальными Схема) |
Да Нет необходимости Для калибровки | Да | Да | Нет | Нет |
| Развития характеристики | Прямая развития электроэнергииСчетчик электроэнергии, ноПотребность в разработке периферийные устройстваПитание,RS485 ,Напряжение, Схема выборки тока. Пользователи также могутВнешнего соединенияMCUПринятьModbus Соглашения иМодуль связи, развитияИнструкция продукции 。 | Электрический счетчик энергии может быть разработан напрямуюПоверхность, но периферийная мощность должна быть разработана,RS485, Напряжение,Выборки тока электричестваДорожные пользователи могут такжеРазработка продуктов в соответствии с требованиями к дизайну,Ничего не нужны внешние удовлетворитьMCU。 | Электрический счетчик энергии может быть разработан напрямуюПоверхность, но периферийная мощность должна быть разработана,RS485, Напряжение,Выборки тока электричестваДорожные пользователи могут такжеРазработка продуктов в соответствии с требованиями к дизайну,Ничего не нужны внешние удовлетворитьMCU。 | Прямая развития электроэнергииПроизводителем электрических счетчиков, нетПотребность в разработке периферийные устройстваЭлектропитание, внутренняя интеграцияНапряжение( Взаимный Индуктор для пирсинга перегородки носаОт отбора проб), Горной добычиОбразец цепи. Пользователи такжеВнешне соединенныйMCUЧерезСлишкомModbusСоглашенияСвязь с модулями, разработка продуктов пользователей.Пластик продуктыКорпус посылка, безопасности Надежный 。 |
Размер (long *Широкий*Дальний свет) | 52*38*5 мм | 52*38*5 мм | 40*28* 5 мм | 62*45*22,5 мм |
| Цена(И иена;) | 45 | 56 | 45 | 69 |
