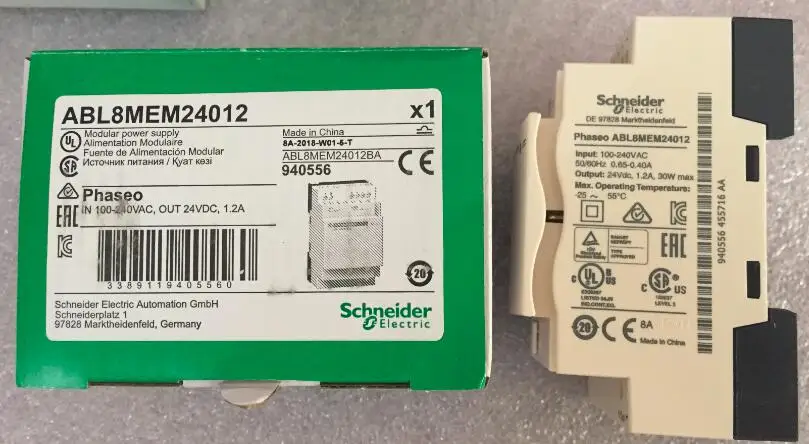

Тип рельсов импульсный источник питания светодиодного табло ABL8MEM24012 однофазный 100-240VAC 24VDC 30 Вт 1.2A
  • Тип рельсов импульсный источник питания светодиодного табло ABL8MEM24012 однофазный 100-240VAC 24VDC 30 Вт 1.2A
  • Тип рельсов импульсный источник питания светодиодного табло ABL8MEM24012 однофазный 100-240VAC 24VDC 30 Вт 1.2A
  • Тип рельсов импульсный источник питания светодиодного табло ABL8MEM24012 однофазный 100-240VAC 24VDC 30 Вт 1.2A
  • Тип рельсов импульсный источник питания светодиодного табло ABL8MEM24012 однофазный 100-240VAC 24VDC 30 Вт 1.2A

Тип рельсов импульсный источник питания светодиодного табло ABL8MEM24012 однофазный 100-240VAC 24VDC 30 Вт 1.2A

4 315 руб.
Цвет:
  • Тип рельсов импульсный источник питания светодиодного табло ABL8MEM24012 однофазный 100-240VAC 24VDC 30 Вт 1.2A - Цвет: ABL-8MEM24012

Описание

Размеры

Регулирующий переключатель режима Мощность
Размер
A (мм)A (в дюймах)A1 (мм)A1 (дюймы)
ABL8MEM05040542,12421,65
ABL8MEM12020542,12421,65
ABL8MEM24003361,41Двадцати четырех0,94
ABL8MEM24006361,41Двадцати четырех0,94
ABL8MEM24012542,12421,65
ABL7RM24025742,91602,36

Электропроводка

Регулирующий переключатель режима Мощность
Внутренняя Монтажная схема

Регулирующий переключатель режима Мощность
Серия или параллельная

Тандем


(1)
Два диода Шоттки, Imin = питание в и Vmin = 50 в

Параллельно

СерияСерияПараллельно
ABL 7RM/8MEMС погрешностью в пределах 2-х изделийС погрешностью в пределах 2-х изделий

Примечание: этоРекомендуется подключать только серийные или параллельные продукты с той же моделью.

Основная информация
Серия продукта
Phaseo
Тип продукта
Блок питания
Мощность типа
Настроить режим переключения
Вход напряжения
100. .. 240 в переменный ток от фазы к фазе, терминал: L1-L2
100. .. 240 В переменного тока однофазный, терминал: N-L1
120. .. 250 V DC
Напряжение на выходе
24 V DC
Номинальная мощность [Вт]
30 W
Вход Тип предохранения
Встроенный предохранитель (не заменяемый)
Мощность выходной ток
1,2 A
Выход Тип предохранения
Защита от короткого замыкания Защита от
Температура окружающей среды
-25… 55 °C (без)
55… 70 °C (с)
Дополнительная информация
Вход предел напряжения
85. .. 264 V
Частота сети
47 (Европа). .. 63 Гц
Максимальный пусковой ток
20 A
Мощность коррекция коэффициента
0,5
Мощность
82%
Выход предел напряжения
22,2. .. 28,8 V Регулируемый
Мощность Потребление W
6,6 W
Потребляемый ток
0,4 А при 240 В
0,65 А при 100 в
Линия и регулировку нагрузки
+/-3%
Остаточного волна
250 мВ
Время удержания
> = 10 MS при напряжении 100 в
> = 150 MS при напряжении 230 В
Проводка Емкость
Применимая Входная проводка: клемма винтового типа, емкость подключения: 2x0,14. .. 2x2,5 мм² AWG 26 AWG 14…
Применимая Выходная проводка: клемма винтового типа, емкость подключения: 4x0,14. .. 4x2,5 мм² AWG 26 AWG 14...
Логотип
CE
Установка метод
35x7,5 мм симметричная din-рейка
Панель 2 винта, диаметр: 4 мм
35x15 мм симметричная din-рейка
Рабочем состоянии
Вертикальный
Рабочая высота
2000 м
Выход муфта
Параллельный
Серия
Тесты имя
Электростатический Разряд соответствует EN/IEC 61000-4-2
Искусственное электромагнитное поле соответствует EN/IEC 61000-4-6
Главный разъем Соответствует IEC 61000-4-11
Передаваемое электромагнитное поле соответствует EN/IEC 61000-4-3
Быстрые переходные процессы соответствуют IEC 61000-4-4
Скачки напряжения в соответствии с EN/IEC 61000-4-5
Проводимое излучение на линиях электропередач в соответствии с EN 55022 класс B
Объем выбросов в соответствии с EN 50081-1
Излучение в соответствии с EN 55022 класс B
Гармоническое излучение тока в соответствии с EN/IEC 61000-3-2
Светодиодный статус
Выходное напряжение: светодиодный (зеленый)
Глубина
59 мм
Высота
100 мм
Ширина
54 мм
Вес продукта
0,195 кг
Окружение
Вход ток
С MIL-HDBK-217F
Сертифицированный продукт
Ассоциацией по техническому надзору (TUV) 60950-1
Кэм
РКС
KC
CCSAus
CSA 22-2 нет 950
CULus 508
Соблюдении всех стандартов
UL 508
CSA C22.2 без 60950-1
Экологические особенности
EMC в соответствии с EN 55022 Категория B
EMC в соответствии с EN 61000-6-3
EMC в соответствии с EN/IEC 61000-6-2
EMC в соответствии с EN/IEC 61204-3
Безопасность в соответствии с EN/IEC 60950-1
Безопасность в соответствии с SELV
Уровень защиты IP
IP20 в соответствии с EN/IEC 60529
Окружающая температура хранения
-40… 70 °C
Относительная влажность
0… 90% во время работы
0… 95% во время хранения
Защита от перенапряжения Тип
Класс II в соответствии с VDE 0106-1
Характеристики изоляции
3000 В вход и выход

Характеристики

Частота на выходе
47-63 Hz
Номер модели
ABL-8MEM24012
Индивидуальное изготовление
Да
Тип выхода
Одна
Выходная мощность
30W
Выходной ток
1.2A
