TKS-M8 4-40 В DC мотор скорости вперед и назад контроллер с оболочкой 20A реле P0 оптрон изоляции анти-помех

Описание

Технические характеристики:

Рабочее напряжение: 4-40 В постоянного тока
Потребляемая мощность модуля: 0,6 Вт (статический 0,1 Вт)
Вход Сигнала: активный низкий. Вход является отрицательным от оптопары. При напряжении ниже 2 в считается наличие сигнала.
Скорость отклика: K1 K2 составляет 20 мс, swswswswswswswswswswswswswswswswswswswsw2-50 мс.
Выход ток 20A

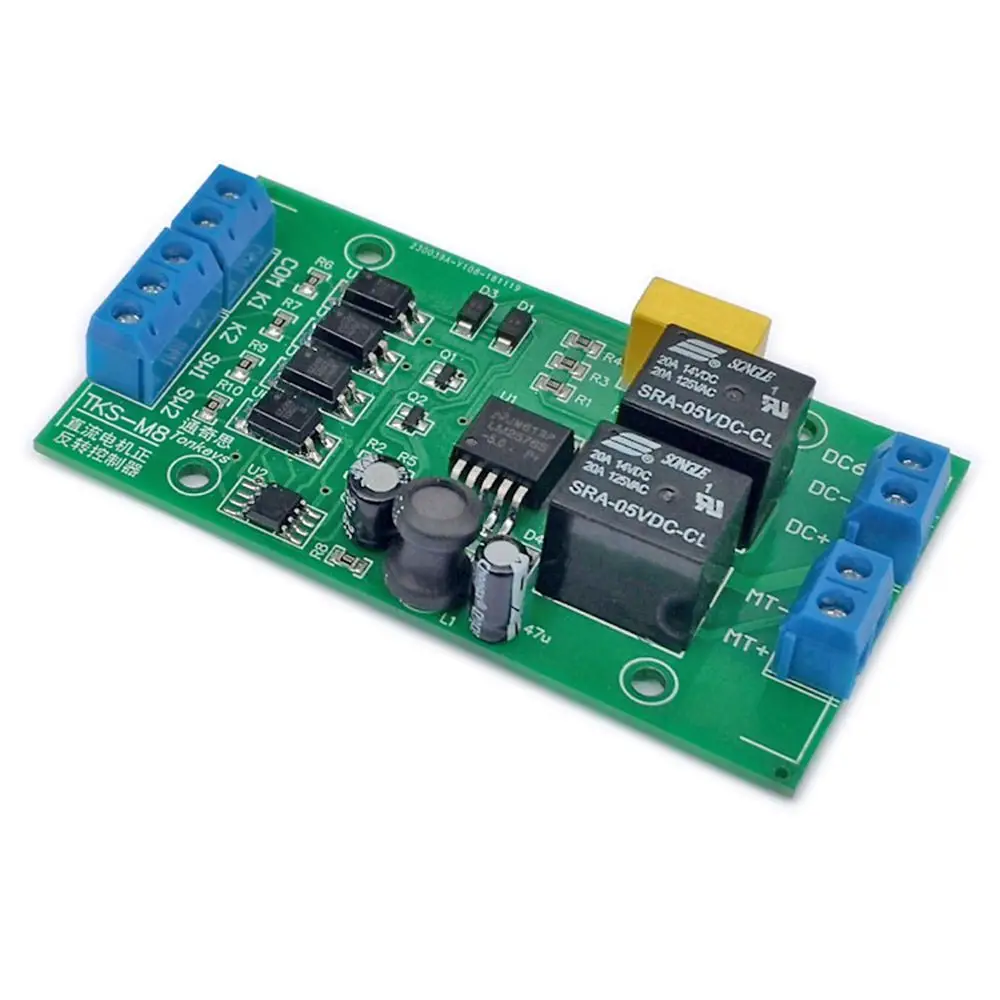

Размер печатной платы: 83*46*20 мм

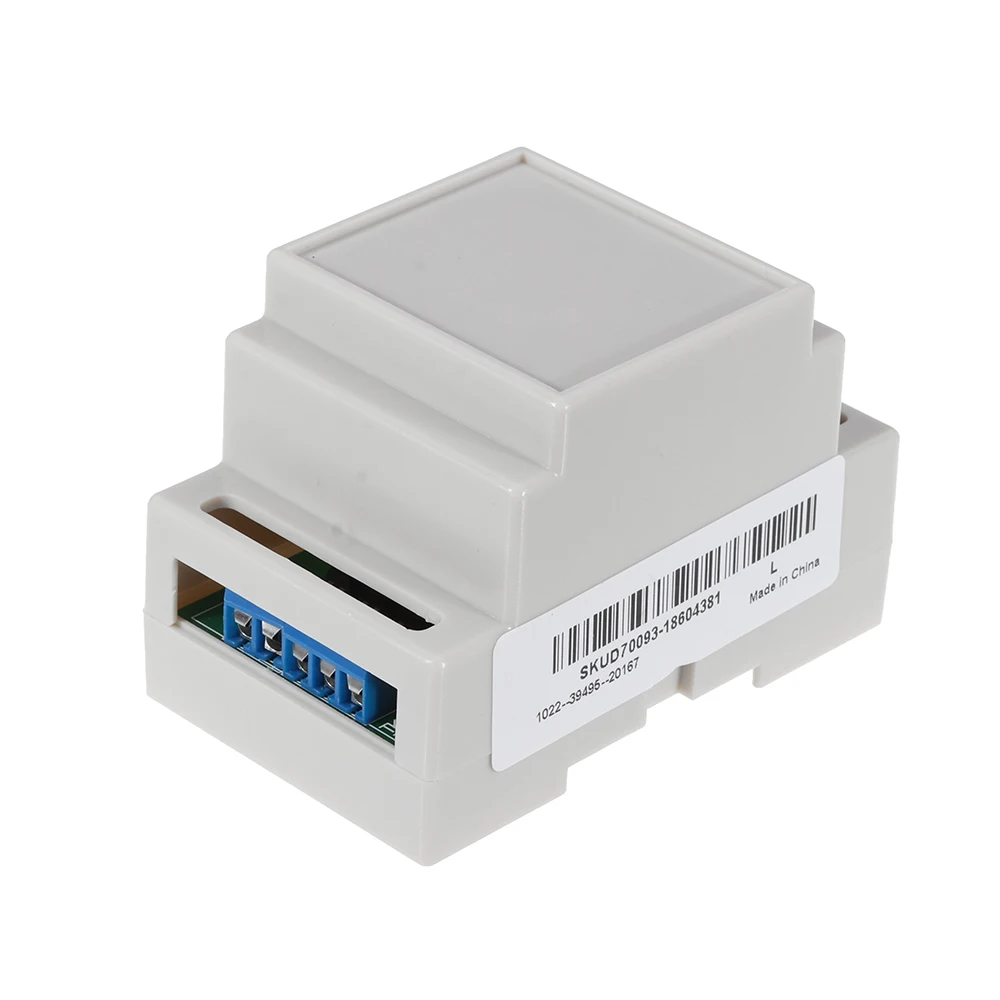

Размер оболочки: 87*54*59 мм
Инструкция по эксплуатации:
K1: вперед сигнала
K2: защита от обратного сигнала
SW1: вперед предел
SW2: защита от обратного предел
1. Нажмите K1 и мотор начнет вращаться сразу, до swswswswswswsw1.
2. Нажмите K2, и мотор немедленно начинает поворачиваться до тех пор, пока SW2 не закроется и не остановится.
3. Когда K2 нажимается во время вращения вперед, он переключается на обратный. Когда K1 нажимается во время обратного вращения, он сразу же переключается на вращение вперед.
1. Какой режим P0?
P0-самоблокирующийся режим. Например, если нажимается внешний передний переключатель (K1), двигатель сразу же повернет вперед. В это время мгновенный выключатель будет отпущен, и двигатель мотор двигатель вращвращвращвращвращение вперед.. Он не остановится до тех пор, пока не обнаружится обратный сигнал (K2) или сигнал прямой остановки (SW1).
2. Какие требования к сигналу, можно ли подключить датчик?
Сигнал активный низкий и может быть трехпроводным датчиком (типа NPN-NO). KK2 SW1 SW2 по-прежнему Спецификация.
3. Какое Входное и выходное напряжение?
Диапазон входного напряжения TKS-M8 4 V ~ 40 V, однако, рекомендуется использовать в диапазоне 6 V-36 V. Этот модуль имеет широкое напряжение. Мощность двигателя совпадает с входным напряжением.
4. Каков предельный сигнал?
Лимитный сигнал также может называться стоп-сигналом. Срабатывает предельный сигнал и включен уровень. Например, если во время прямого вращения обнаружен короткий предельный сигнал к в, он остановится, даже если лимитный сигнал исчезнет, он остановится. Для повторной передачи сигнала необходимо повторно.
5. Может ли управлять большим двигателем?
Максимальный ток TKS-M8 при 12 В составляет 20А, а максимальный ток 10А при напряжении 24 В. Максимальная мощность приводного двигателя, как правило, не более 80 Вт. Рекомендуется, чтобы двигатель стойла двигателя был стандартом.
7. Могу ли я достичь автоматического вперед и назад?
В TKS-M8 не имеет функцию синхронизации, так что, строго говоря, он не может автоматически взаимностью. Однако, с пусковым переключателем, стартовый переключатель () и конечным переключателем (B) можно достичь бесконечной возвратно-поступательной работы между двумя точками A и B. метод подключения: пусковой переключатель и пусковой переключатель подключены к K1, конечный выключатель подключен к K2, И SW1 SW2 не подключен. Обратите внимание, что все переключатели обычно открываются.
Посылка включает в себя:
1 1 x TKS-M8 P0 4-40 В DC мотор регулятор вперед с
