Точечная сварочная машина панель управления основание оснастки на пластиковой поверхности двойной импульсный материнская плата пластмассы сварочная панель управления Набор

Один набор панели управления для точечной сварки является мощным в использовании, который может удовлетворить ваши потребности в точности.

Особенности:

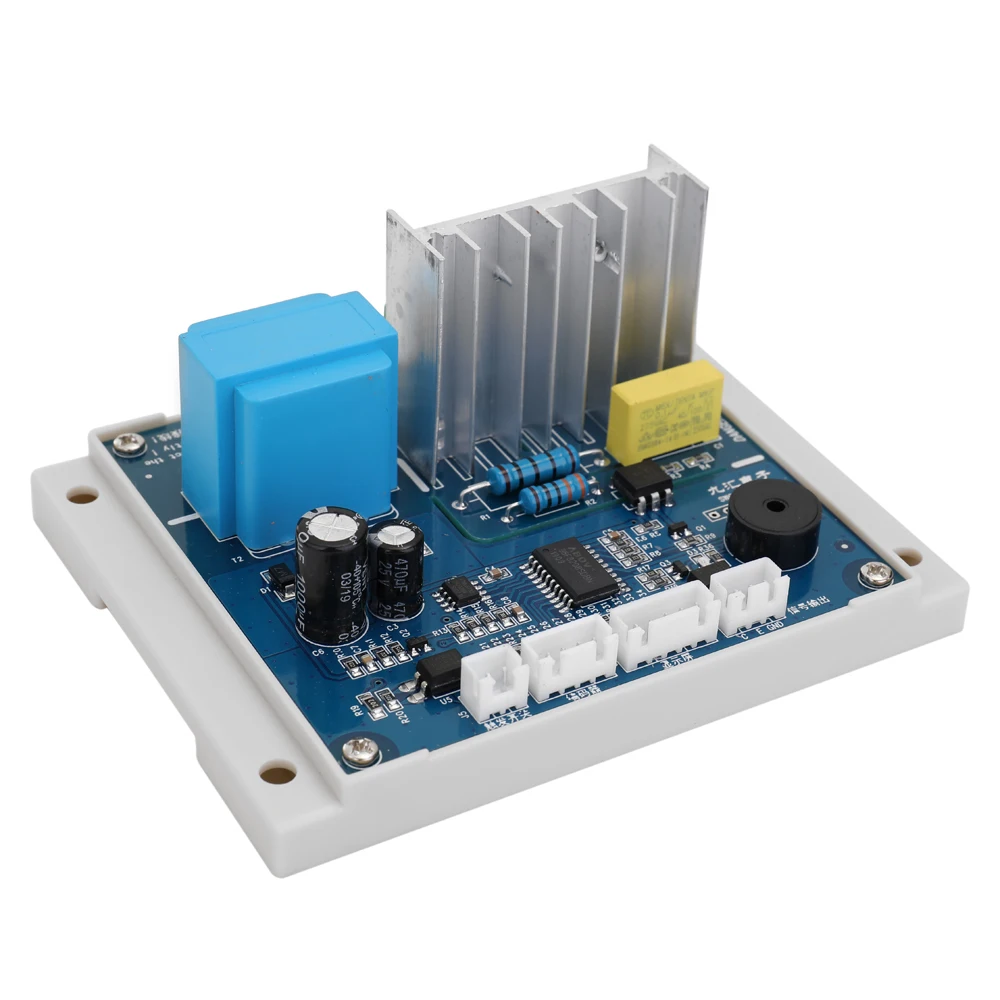

Новая материнская плата добавляет пластиковое основание, что облегчает установку. Панель выполнена из оснастки на пластике поверхности. Винтовой Наконечник не остается после установки.
Тонкое качество иглы типа клея наполнения трансформатора используется для питания материнской платы, который может защитить повреждения столкновения во время транспортировки, и имеет тонкую влагостойкость. Прямой сварки на материнской плате также облегчает монтаж.
Поддержка производства маски, так что вы также можете сделать фабричную машину в любительских условиях.
Параметры параметра power down сохранены, а параметры, используемые во время последнего выключения машины, считываются.
Регулировка выходной мощности линеаризована. Новая версия делит выходную мощность на 100 одинаковых частей.
Увеличен выход сигнала точечной сварки. В тех случаях, когда пятно света переключатель сварочного аппарата нажимается, анод включен. После завершения сварки оптрон закрыт после определенной задержки (настраиваемый). Оптрон может использоваться в качестве отзывы сигнал Автоматическая машина для точечной сварки.
Один комплект включает в себя материнская плата, одна дисплейная панель, пластырь и один 400 мм в длину 5 P и один Американская классификация проводов 2р линии.

Технические характеристики:

Размер материнской платы: 115*90*55 мм/4,5*3,5 * 2.2in
Вес материнской платы: 184 г/6,5 унции

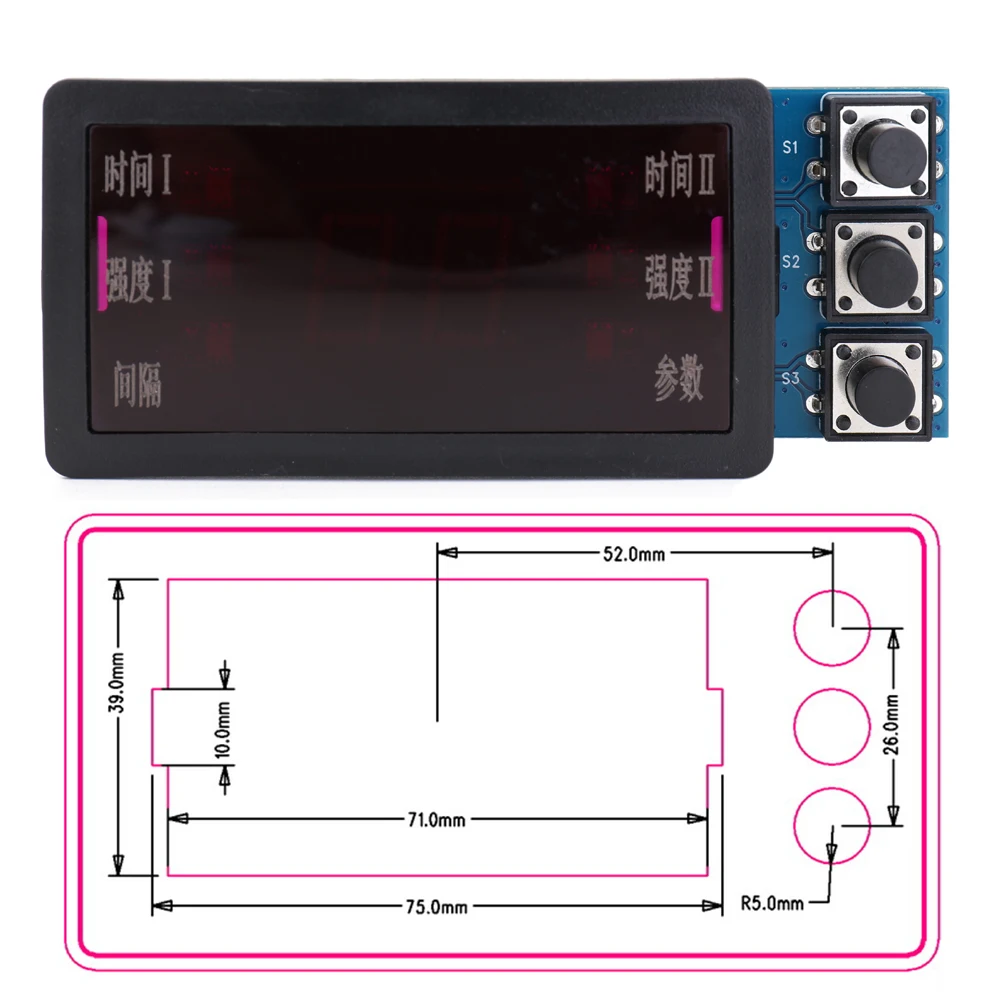

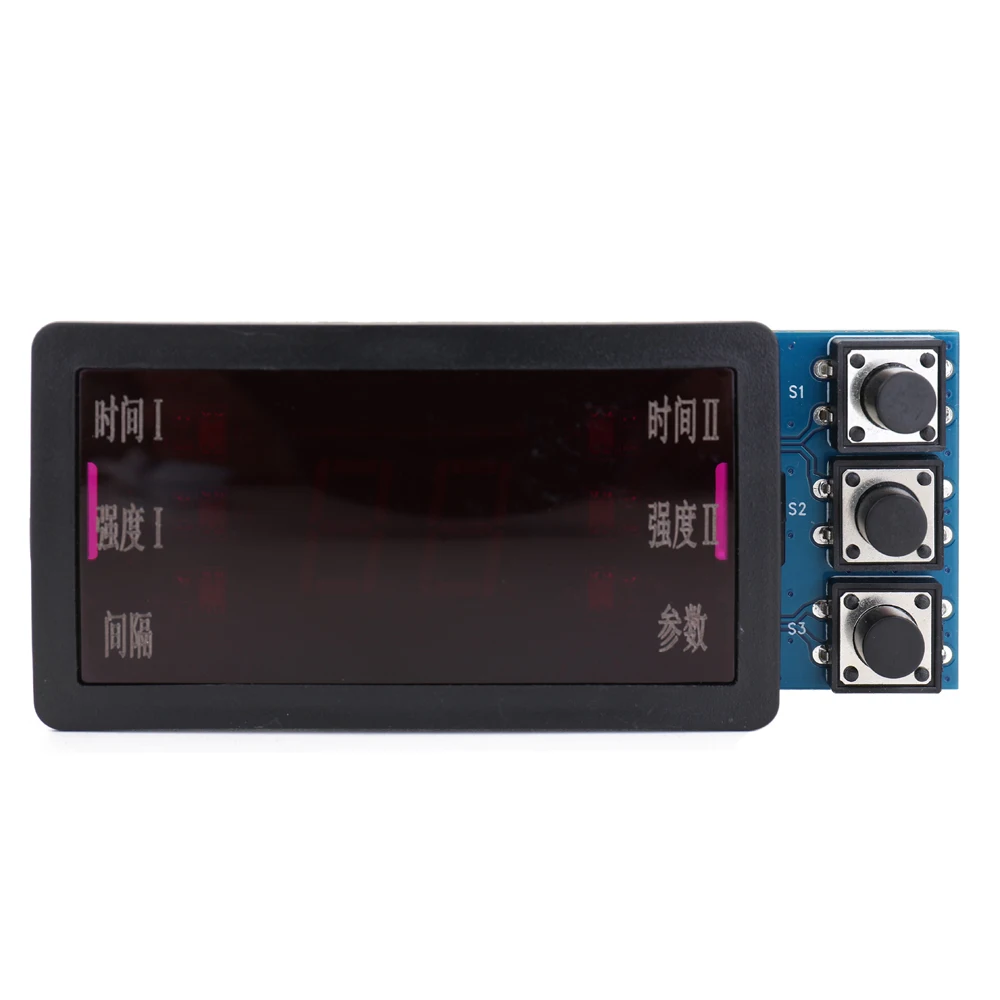

Размер панели дисплея: 100*45*20 мм/3,9*1,8 * дюйма
Вес дисплея: 32 г/1,1 унций

Размер патча: 115*60 мм/4,5 * 2.4in
Вес пластырей: 2 г/0,1 унций

5 предмет в партии линии Длина: 400 мм/15.7in
5 P вес линий: 8 г/0,3 унций

Американская классификация проводов 2р линии Длина: 400 мм/15.7in
Вес линий 2 P: 4 г/0,1 унций

Посылка Размер: 145*110*85 мм/5,7*4,3 * 3.3in
Вес посылка: 295 г/10,4 унций

Параметр Настройки:

Время первой точечной сварки:
Регулируемый диапазон 1-99 цикл переменного тока (для безопасности, максимальная плата по умолчанию составляет 20, если более 20, см. Раздел максимального ограничения позже, самоизменение).
Нажмите кнопку "Настройки", когда светильник индикатора "Time 1" включен, цифровая трубка начинает мерцать, нажмите кнопку "Добавить" или "уменьшить" до нужного значения, и Пресс «Настройки» еще раз, чтобы сохранить и выйти.

Первый точечный сварочный ток:
Регулируемый диапазон 25%-99%, отрегулируйте процент выходной мощности относительно полной мощности (по умолчанию максимальное значение составляет 99, если вам нужны другие значения, см. Раздел максимального ограничения позже, изменить самостоятельно).
Нажмите кнопку "Настройки", когда включен светильник индикатора "текущий 1", цифровая трубка начинает мерцать, нажмите кнопку "Добавить" или "уменьшить" до нужного значения, А затем Пресс «Настройки» кнопку, чтобы сохранить и выйти.

Первый и второй интервалы точечной сварки:
Регулируемый диапазон 1-99 переменного тока половина цикла, то есть, значение, помноженное на 10 миллисекунд (плата по умолчанию максимальное значение составляет 25, если более 25, см. Раздел максимального ограничения позже, self-изменение).
Нажмите кнопку «Настройки», когда индикатор «интервал» загорается, цифровая трубка начинает мернуть, нажмите кнопку «Добавить» или «уменьшить» до нужного значения, а затем нажмите кнопку «Настройки» для сохранения и выхода.

Во-вторых времени точечной сварки:
Регулируемый диапазон 0-99 цикла переменного тока (для безопасности, максимальное значение платы по умолчанию составляет 20, если более 20, см. Раздел максимального ограничения позже, самоизменение)
Когда это время настроено на 0, оно работает в состоянии монопульса.
Пресс «Настройки» в тех случаях, когда "времени 2" индикатор загорается, цифровая трубка начинает мерцать, Пресс кнопку «Добавить» или «уменьшить» до нужного значения, а затем нажмите кнопку «Настройки» для сохранения и выхода.

Второе место сварочный ток:
Регулируемый диапазон 25%-99%, отрегулируйте процент выходной мощности относительно полной мощности (по умолчанию максимальное значение составляет 99, если вам нужны другие значения, см. Раздел максимального ограничения позже, меняться самостоятельно).
Пресс «Настройки» в тех случаях, когда "Ток 2" индикатор светильник включен, цифровая трубка начинает мерцать, Пресс кнопку «Добавить» или «уменьшить» до нужного значения, а затем нажмите кнопку «Настройки» для сохранения и выхода.

Параметр хранение и передача
Машина автоматически записывает последние параметры при выключении и автоматически загружает их на следующую загрузку.
В то же время, машина может хранить 5 комплектов общих параметров.
А, при освещении индикатора "parameter" отображается номер текущего параметра, а если текущий параметр является параметром загрузки или если параметр был изменен, то значение равно 0.
B, нажмите кнопку "Настройки", введите Выбор параметров загрузки и хранения, нажмите кнопку "Увеличение" или "уменьшение" для отображения "Ld" и "SA" соответственно, указывая, что следующие операции загружены или сохранены, и нажмите кнопку "Настройки", когда" Ld "отображается, и если параметры хранения необходимы в тех случаях, когда" SA "отображается на дисплее. Нажмите кнопку настройки.
С, подключите товар, затем Отобразите количество параметров, нажмите кнопку "Добавить" или "вычесть", экран дисплея меняется от 1 до 5, соответственно, представителей по параметрам из пяти предметов, выберите запись номер необходимо хранить или перемещены, нажмите кнопку "набор" Ключ для достижения загрузки или хранения.

Максимальный размер:
Так как трансформатор точечной сварки обычно изготавливается вручную, мощность, диаметр проволоки, витки не одинаковы, что приводит к большой дисперсии параметров, контроллер адаптируется к различным трансформаторов, регулируемый диапазон параметров очень большой, очень вероятно из-за неправильных настроек привести к повреждению клеток (У меня из-за точечной сварки время регулировки слишком долго, так что поверхность ячейки была сгорела. Поэтому необходимо ограничивать максимальное значение каждого параметра. Эта машина имеет функцию ограничения максимального значения параметров.
Метод настройки следующий:
1. пресс кнопку «Добавить» или «вычитать "кнопку, чтобы сделать" параметр "индикатор светильник, затем Пресс «Настройки» кнопку, чтобы не отпускать, около 5 секунд в функции настройки верхнего лимита, когда индикатор "Time 1" мигает, В то время как цифровая трубка отображает текущий времени точечной сварки 1 верхний предел.
2. нажмите «увеличить» или «уменьшить» клавиши «Время 1», «ток 1», «интервал», «Время 2», «ток 2» Световые индикаторы мерцают в свою очередь, и отображать их соответствующие верхние рамки, выбрать параметры, необходимые для установки, нажмите кнопку "установить", В это время цифровая трубка мерцает, нажмите кнопку "увеличить" или "уменьшить", чтобы изменить предельное значение, отрегулируйте после нажатия кнопки "НАСТРОЙКА", дисплей перестанет мигать, и настройка данного параметра завершена.
3. После установки предельных значений, что вам нужно, чтобы сохранить их в силу. Метод состоит в том, чтобы нажать "вычитание" кнопку, чтобы сделать "параметры" индикатор мигает, цифровая трубка показывает "SA» и «настройки», который дополняет экономия. Если вы не хотите сохранять, вы не можете управлять кнопкой в течение 5 секунд, система выпустит функцию настроек и откажет от ранее измененных параметров. Если это не сохраняются, все настройки недействительны, и контрольная плата до сих пор Бег в соответствии с оригинальной предельных значений.

Использование выходного сигнала:
Плата управления оснащена выходом сигнала точечной сварки. В тех случаях, когда пятно света переключатель сварочного аппарата нажимается, анод включен. После завершения сварки оптрон закрыт после определенной задержки (которая может быть установлена). Можно использовать как отзывы, сигнал автоматического точечного сварочного аппарата. Сигнал синхронизируется с Светодиодный индикатор на плате. Время задержки устанавливается следующим образом:
Нажмите кнопку "вычитание", чтобы включить светильник индикатора "параметр". Нажатие кнопки «Настройка» переходит в состояние верхнего ограничения, но не отпускайте, пока цифровая трубка не покажет значение и мерцание. Значение, отображаемое в это время, является временем задержки выхода сигнала после точечной сварки. Счетчик полуцикла отображает 10, что означает оптическое соединение. 100 MS будет закрыт после того, как машина для точечной сварки после завершения модификации со ссылкой на индикатор на плате, которые являются синхронный.

Посылка список:
1 * материнская плата
1 * Дисплей Панель
1 * патч
1*400 мм в длину 5 P линии
1*400 мм длинные 2 P линии
