Описание

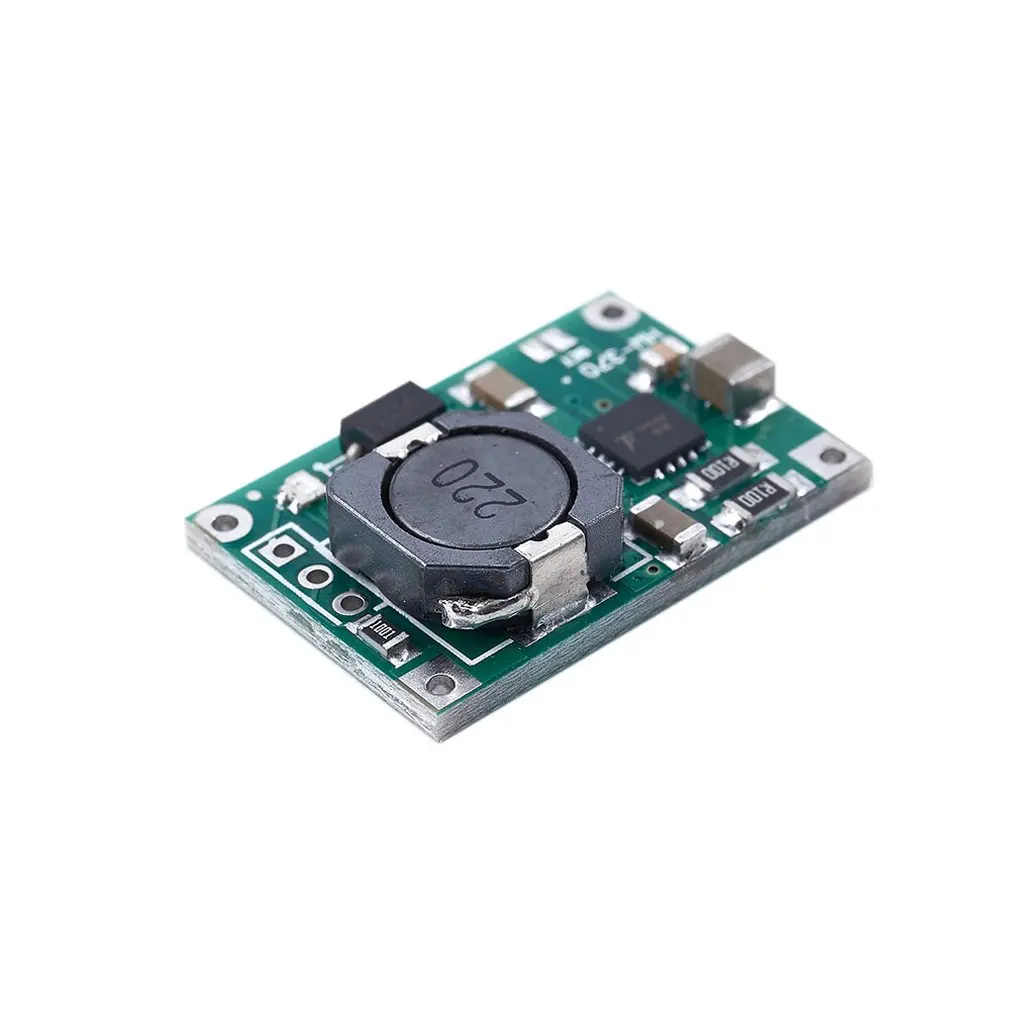

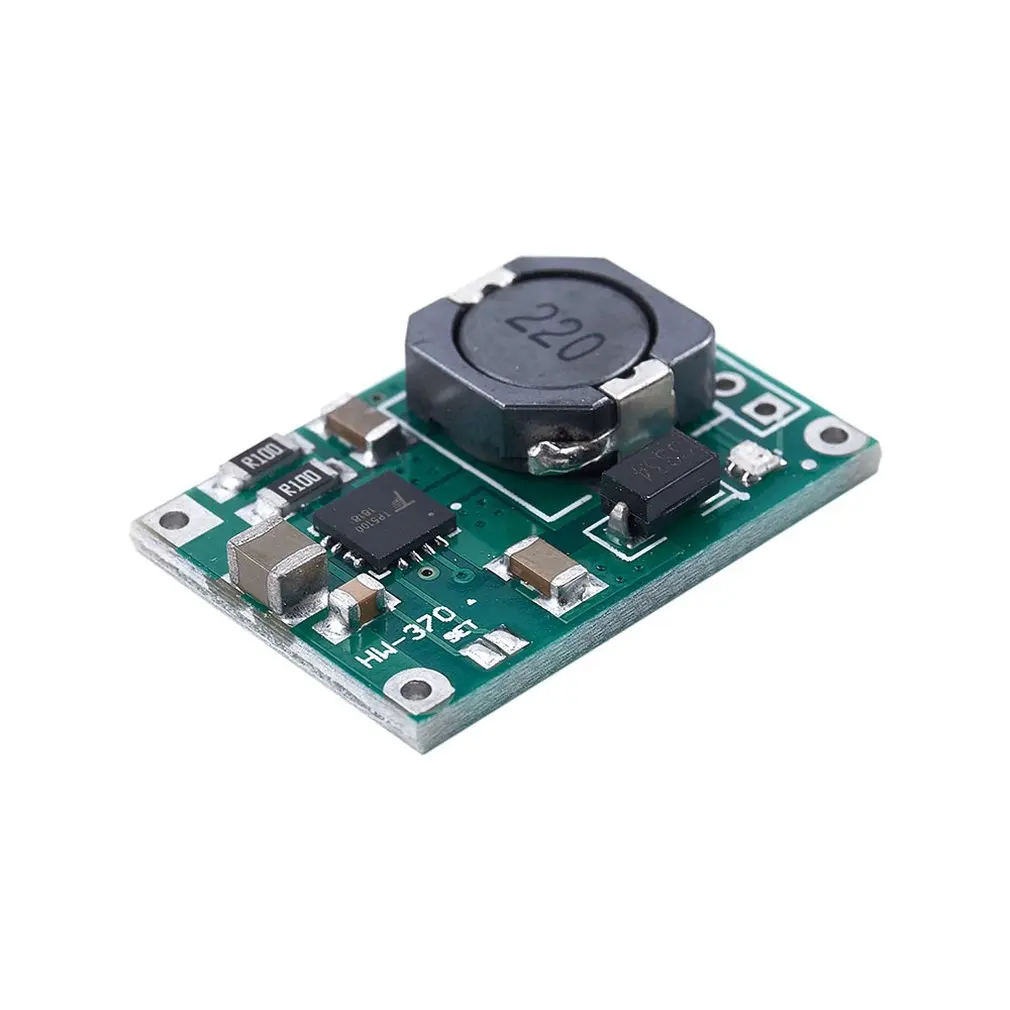

TP5100 4,2 в 8,4 в Одиночная и двойная секция литиевая батарея управление зарядкой литиевая батарея совместимая с 2a зарядная плата

Особенности:
TP5100 имеет широкое входное напряжение 5-18 в. Зарядка аккумулятора может быть разделена на три этапа: отведение тока перед зарядкой, постоянный ток и постоянное напряжение. Ток рассеивания тока перед зарядкой и постоянный ток зарядки все регулируется внешним сопротивлением. Максимальный зарядный ток достигает 2А. TP5100 с использованием режима переключения с классовой частотой 400 кГц, что дает возможность использовать небольшие периферийные устройства и поддерживать меньшее тепловыделение при высокой токовой зарядке. TP5100 имеет встроенный блок питания PMOSFET и цепь анти-засыпки, поэтому нет необходимости в анти-засыпанном диоде Шоттки и другой периферийной защите.
Двойная/одиночная литиевая батарея 8,4 в/4,2 заряжается встроенным MOSFET питания, режим переключения, меньше тепла устройства, простое периферийное устройство.
Программируемый зарядный ток, 0.1A-2A.
Программируемый ток предварительной зарядки, 10%-100%.
Нет необходимости в внешнем диоде Шоттки с защитой от засыпания, широкое рабочее напряжение, до 18 В.
Красный-зеленый ED индикатор состояния зарядки чип защита от температуры, защита от перегрузки по току, защита от низкого напряжения.
Защита от температуры батареи, обратное подключение и выключение батареи, защита от короткого замыкания.
Частота переключения 400 кГц, индуктивность 20 UH и выше.
PR_ON-Switching контроль электропитания и питания батареи.
Точность управления напряжением зарядки менее 1%.
Постоянный ток и постоянное напряжение трехступенчатая Зарядка для защиты аккумуляторов.

Описание:
TP5100-это двойной чип управления зарядкой литиевой батареи 8,4 в/один 4,2 в с импульсным питанием. Его QFN16 ультра-небольшая посылка и простая Внешняя цепь крепления делают TP5100 очень подходящей для приложений управления высоким током заряда портативного оборудования. В то же время, TP5100 имеет встроенный входной перегрузочный ток, защиту от пониженного напряжения, защиту от перегрева чипа, защиту от короткого замыкания, мониторинг температуры батареи, защиту обратного подключения аккумулятора.

Технические характеристики:
Цвет: зеленый
Размер: 60*80 мм
Статическое входное напряжение питания (вин): 20 ВМ
Летучая мышь:-8.4в ~-20 в летучая мышь
Продолжительность короткого замыкания: непрерывная
Максимальная температура соединения: 120 °C
Диапазон температур рабочей среды:-40 °C ~ 85 °C
Диапазон температур хранения:-65 °C ~ 125 °C.
Температура штифта (время сварки 10 секунд): 260 °C

Посылка включает в себя:
1x TP5100 литиевая батарея зарядная плата
