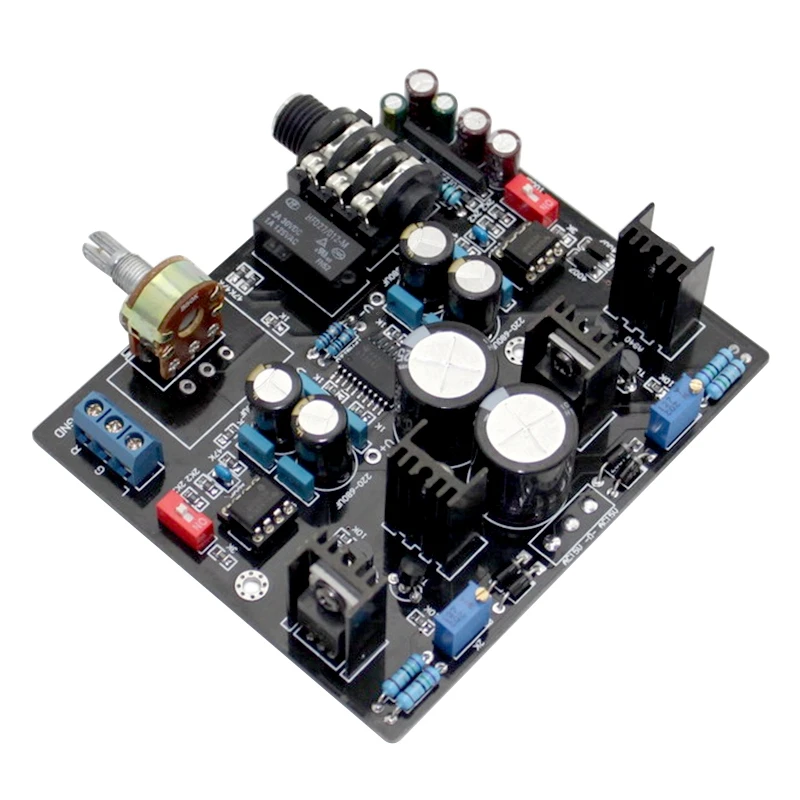

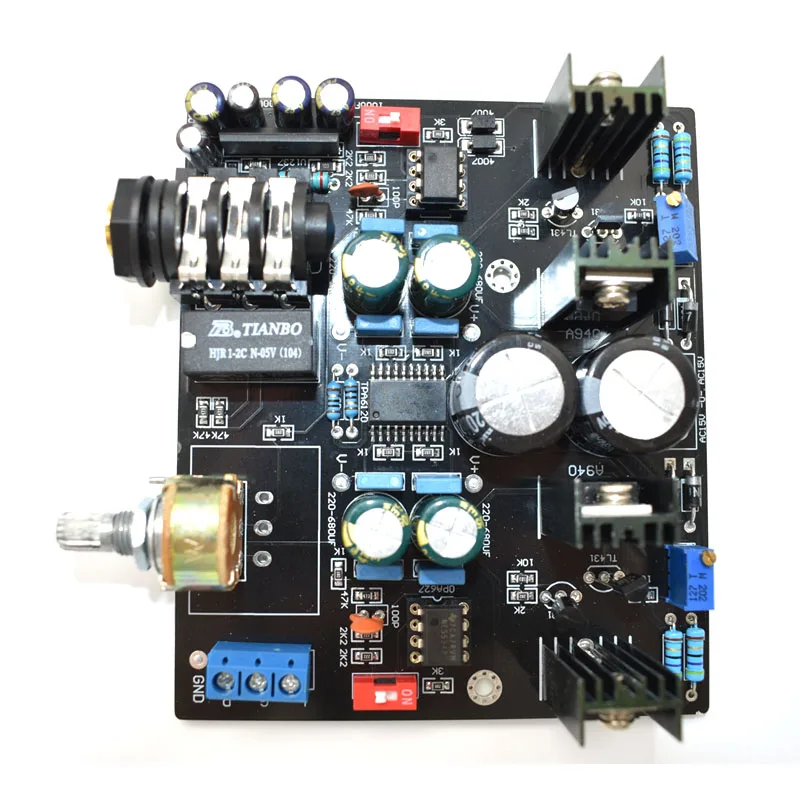

TPA6120A Headphone Amplifier Board NE5534 for 32-600 Ohm Speaker with Headphone Protection

1. Использование TPA6120A и NE5534.
2. Основной фильтр конденсатор с алюминиевой крышкой, емкость, используя 2x3300 мкФ, убедитесь, что сильной поддержки устойчивого потока мощности.
3. Выбор колец сопротивления металлического сопротивления, основная цепь использует точность ± 1% металлических пленочных резисторов колец, обеспечить машине хорошее отношение сигнал-шум.
4. Печатная плата использует двухсторонний лист толщиной 1,6 мм, медь толщиной 2,0 унций, весь процесс HASL, чтобы гарантировать, что размер тока через хорошую производительность. Качество печатной платы.
5. Вся схема трассировки платы является довольно строгой и разумной, в целом PCB следы с помощью небольшого заземления. В глухую ночь почти раздается фоновый шум в наушниках, очень тихий.
6. Используйте UPC1237 и Hongfa реле задержки выхода для защиты
7. Два красных переключателя соответствующий Переключатель усиления канала.
Рабочее напряжение: двойной AC15V-0-15V
Применимое Сопротивление наушников: 32-600 Ом
Частотная характеристика: 20 Гц-20 кГц
Размер: 104*88*20 мм
Цвет: черный
Материал: металл + Поликарбонат
Посылка в комплект входит:
1 * TPA6120A Плата усилителя для наушников
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
