Транзистор тестер мультиметр Многофункциональный цифровой Транзистор тестер сопротивления Емкость MOS/PNP/NPN тестер Амперметр

Описание

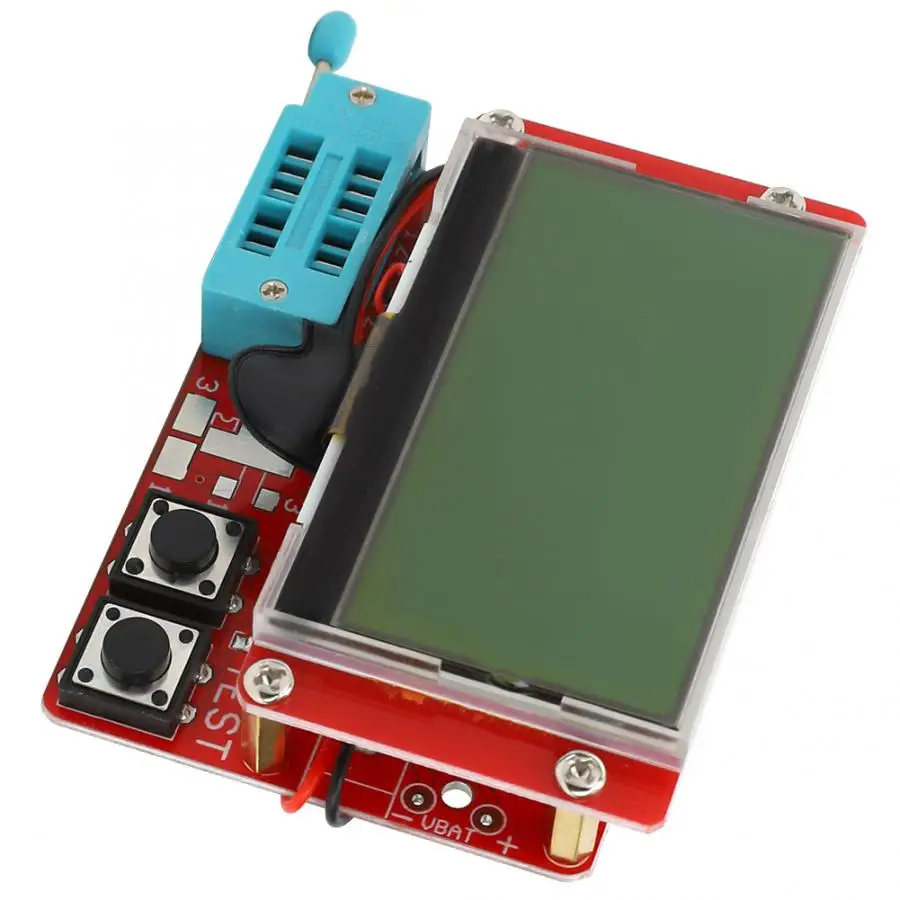

ESR-T4 Mega328 Многофункциональный цифровой Транзистор тестер сопротивления емкости MOS/PNP/NPN тестер

Особенности:

1. Поддержка измерения триода, полевой транзистор, диод, резистор, конденсатор, индуктивность, конденсатор ESR функции тестирования (проверка емкости должна быть разряжена во избежание повреждения).
2. С 128x64 китайским ЖК-экраном, результаты измерений показывают четко и интуитивно, что удобно в использовании.
3. Микроконтроллер ATmega328 имеет стабильную производительность и используется для длительного времени.
4. Автоматическое обнаружение биполярных транзисторов PNP и NPN, N, P канал MOSFET, JFET, диод, двойной диод, тиристорный Тиристор.
5. Однокнопочная работа, автоматическое выключение, может измерять коэффициент усиления тока биполярного транзистора и пороговое напряжение соединения излучателя.
6. Транзисторы можно определить с помощью высокого порогового напряжения и коэффициента усиления высокого тока.
7. Поддерживает два измерения сопротивления и символьный дисплей, до четырех цифр и блок дисплея. Отображаемые символы сопротивления соединены с номером зонда тестера (1-3).
8. Разрешение измерения сопротивления составляет 0,1 Ом, а максимальное значение измерения-50 м Ом.
9. Конденсатор может быть обнаружен и измерен с до четырех цифр и дисплей блока. Значение может варьироваться от 25 пФ (8 МГц, 50 пфат 1 МГц) до 100 МФ, а разрешение может 1 пФ (при 8 МГц).
10. Он может измерять эквивалентное сопротивление серии (ESR) емкости конденсаторов выше 2 мкФ значение. Разрешение 0,01 Ом и отображение двухзначных значений.
11. Зенеровские диоды могут быть обнаружены, если напряжение обратного пробоя составляет менее 4,5 В. Это будет показано как два диода, которые могут определяться напряжением. Символы вокруг диода одинаковые. В этот чехол, вы можете определить реальные анод диода в измерять пороговое напряжение около 700 мВ.
12. Биполярные транзисторы также могут измерять обратную емкость одного диода, подключив основание к коллектору или излучателю.
13. Конденсаторы со значениями ниже 25 ПФ обычно не обнаруживаемы, но могут быть подключены параллельно с диодом или по крайней мере 25 ПФ конденсатором. В этот чехол, вы должны вычесть стоимость шунтирующий конденсатор с алюминиевой крышкой.
14. Сопротивление ниже 2100 Ом измеряет индуктивность, если ваш ATMEGA имеет по крайней мере 16 K флэш-памяти. Диапазон будет превышать 20 ч от 0:01 mH, но точность не хорошая. Результаты измерений показывают подключение одного компонента.
15. Время тестирования составляет около двух секунд. Измерение емкости и индуктивности займет много времени. Программное обеспечение может установить количество измерений до автоматического закрытия питания.
16. Встроенная функция самопроверки и Опциональная проверка сигнала 50 Гц точность тактовой частоты и ожидание вызова.
17. Измерение внутреннего сопротивления и 0 смещение самопроверки возможности выхода калибровочного порта дополнительного устройства требует конденсатора от 100 нФ до 20 мкФ, подключенного для компенсации смещенного напряжения Аналогового компаратора между контактом 1 и контактом 3. это может уменьшить погрешность измерения конденсаторов выше 40 мкФ. С помощью того же внутреннего напряжения коррекции эталонного напряжения конденсатора было обнаружено, что внутреннее эталонное напряжение было отрегулировано для измерения усиления АЦП.
18. Если тестовый ток превышает ток технического обслуживания, могут быть обнаружены Тиристоры и двунаправленный Тиристоры. Но некоторые полупроводниковые Тиристоры и двунаправленный Тиристоры имеют более высокие пусковые токи, чем ток, обеспечиваемый тестером.

Параметры:

Посылка список:

Тестер транзисторов-1 шт.

Тестер транзисторов-1 шт.
>
