Трехфазный Интеллектуальный AC сервопривод электронный трансформатор 380 В до 220 В 200 в 2 кВт 3 кВт 4,5 кВт 6 кВт 7,5 кВт 8 кВт

Подключено к трехфазному электричества

R, S, T подключены к трехфазной 380 V живой линии;

N подключен к нулевой линии

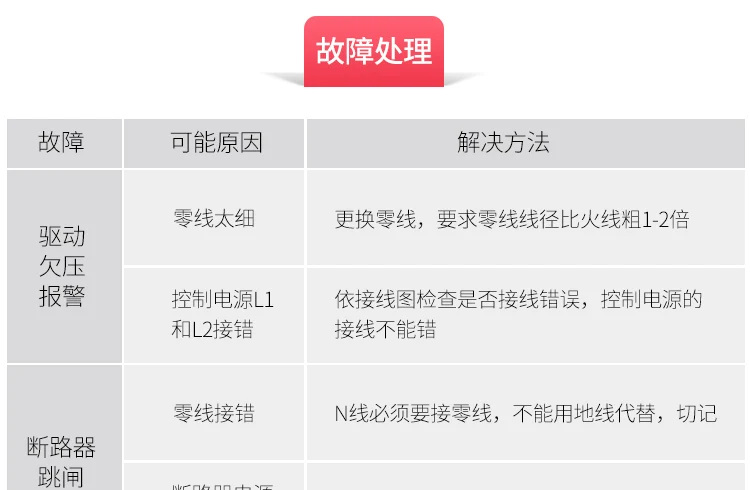

Нейтральный диаметр провода должен быть в 1-2 раза больше, чем пожарная проволока, и должен быть прочно соединен;

Ноль доступа

Нулевая линия имеет роль трехфазного баланса. В соответствии с трехфазным четырехпроводным векторным управлением, нейтральная линия соединена от сети.

Выключатели цепи, выключатели и кабели не могут быть соединены между N узлами электронного трансформатора;

О проводки

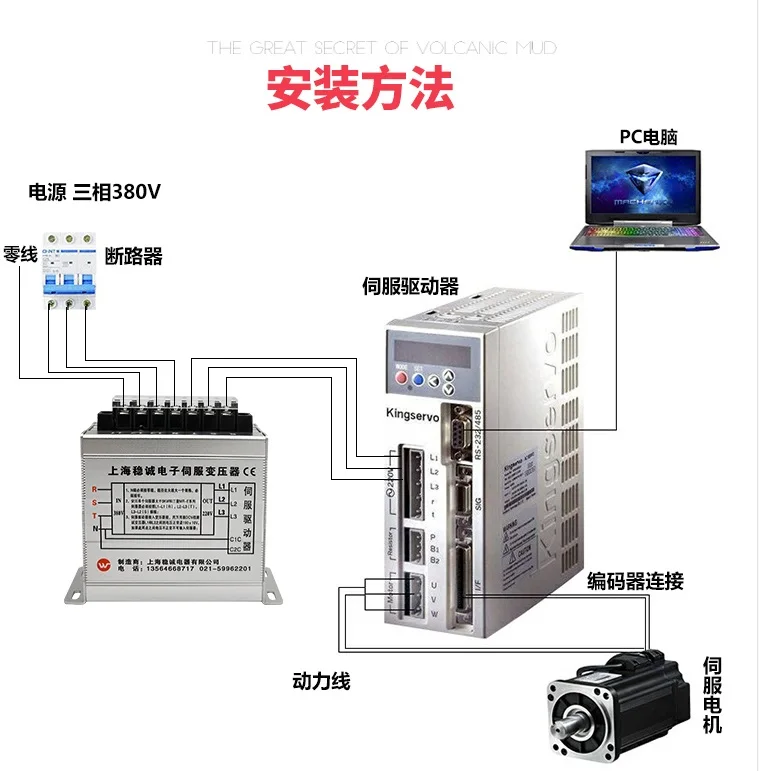

Выключите питание и подключите к сервоприводу. Электронный трансформатор L1/L2/L3 подключен к сервоприводу.

L1/L2/L3, потому что каждый дизайн сервопривода будет отличаться, поэтому, пожалуйста, обратитесь к схемам проводов A, B, C, D для проводки;

Не нужно подсоединение к электричеству

Электронный Серводвигатель обеспечивает питание только водителю сервопривода, и строго запрещено менять электронные компоненты других компонентов на устройстве.

Напряжение принимается устройством давления, в противном случае это вызовет отклонение рабочей точки и повредит электронный трансформатор;

Диапазон измерения напряжения

Когда сервотрансформатор не подключен, используйте универсальный счетчик DC файла для измерения нормального напряжения между L3 и L1 при 190 в.

+ 10 в, если напряжение между этими двумя точками не является нормальным, сервер не может быть подключен;

Возможность подключения устройства

Однофазный AC220 на устройстве использует электричество, например, импульсный источник питания составляет 220 В входной мощности, 220 В

Кабель, охлаждающий вентилятор 220 В и т. Д., может принимать питание на входе электронного трансформатора;

Неоднократные инспекции

Повторите вышеуказанную проводку и подтвердите, что она включена и сервопривод готов к эксплуатации.
