Описание
1.Применение: можно использовать для управления вентиляторной катушкой, воздушным клапаном, двухпроводным системным клапаном, трехпроводным электрическим клапаном.
2. Электропитание: использование специального промышленный трансформатор, более стабильный, безопасный, энергосберегающий.
3.Режим работы: охлаждение и нагревание являются дополнительными.
4.Режим скорости ветра: Автоматическая, низкая скорость, средняя скорость и высокая скорость.
5, Функция синхронизации: можно установить время включения, выключения и можно установить
6.Интерфейс дисплея: двухтемпературный двуязычный дисплей на китайском и английском языках.
7.Надежная производительность: принять специальный чип для промышленного контроля с сильной защитой от помех, высокая производительность электронных компонентов, профессиональная монтажная плата дизайн, высокая надежность и безопасность.
8.Сегментная электрическая память: ее можно постоянно запоминать после установки параметров. Сбой питания не повлияет на набор параметров.
Контроллер температуры катушки машины использует технологию управления цифровым дисплеем большого экрана, через регулятор температуры внутренний датчик температуры NTC для обнаружения температуры в помещении, и в режиме реального времени и для сравнения температуры пользователя, автоматически отрегулируйте громкость воздуха вентилятора и откройте, закройте двухсторонний электрический клапан, чтобы поддерживать постоянную температуру в помещении.Широко используется в системах центрального кондиционирования воздуха и отопления или охлаждения, таких как система контроля температуры катушки вентилятора!
Напряжение питания: 220 В переменного тока/50 Гц
Ток нагрузки: <3A
Энергопотребление: <1,5 Вт
Точность контроля температуры: ±1℃
Температура окружающей среды: 0-80 ℃ (без конденсации)
Температура управления: 15-35 ℃ (регулируется)
Датчик: NTC
Диаметр соединительного провода: 2,5 мм
Расстояние между монтажными отверстиями: 60 мм
Внешний размер: 86X86X13 мм
AY-200B ключ
Кнопка питания Ming: Нажмите один раз, чтобы включить или выключить
Ключ режима питания: переключатель режима охлаждения и нагрева
Ключ скорости ветра: для автоматической, высокой, средней и низкой скорости ветра,
Добавить ключ: установите ключ повышения температуры или отрегулируйте значение рабочего узора
Кнопка минус: Установите кнопку падения температуры или отрегулируйте значение набора рабочих ключей
24 V 500N 1000N Монтажная схема
24 V жk-панель управления с 7 портами

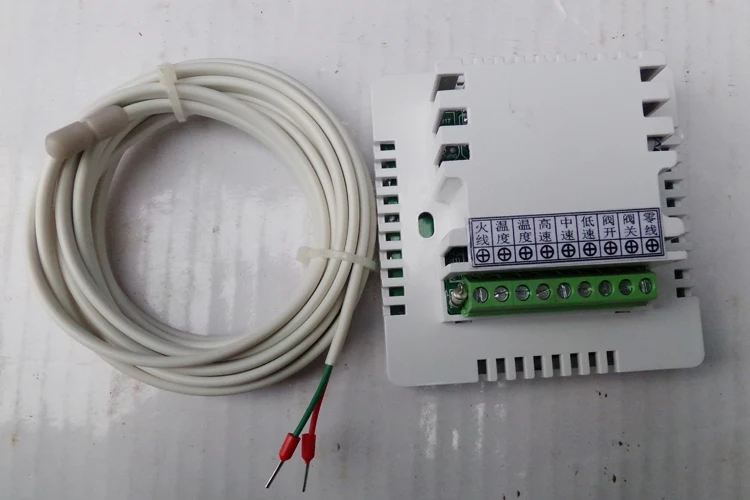

Подключите датчик в порту 1-2 и поместите его на вентиляторный вход вентиляционного воздуховода
Порт 3 в порт привода 3 клапана вверх
Порт 4 соединяется с портом 2 привода для закрытия клапана вниз
Порт 5 подключен к вентилятору (порт 5, как правило, не подключен).Если он подключен к собственному напряжению 24 В, напряжение вентилятора 220 В.Используйте трансформатор или добавьте реле.
Подключения нет.Отрицательный электрод напряжения от 6 до 24 В (нет.6 является открытым портом) и затем подключите к приводу №.1
Порт "от 7 до 24 В напряжение положительный электрод (№6 и 7 подключены к трансформатору, и нет.6 является открытым портом)

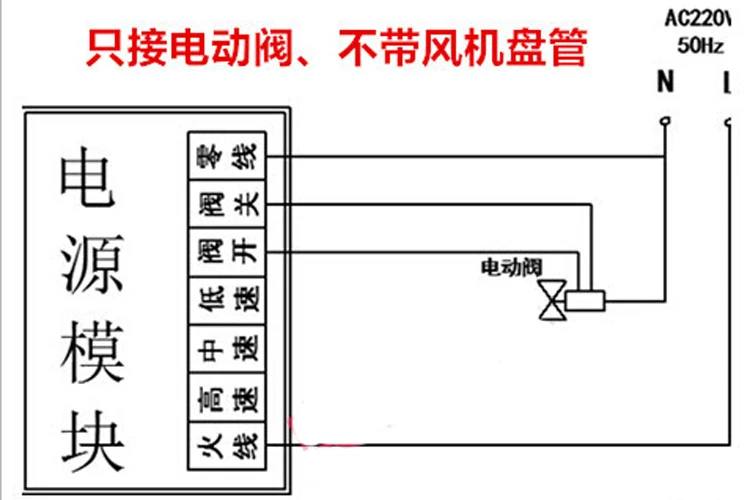

Специальные инструкции по электропроводке клапана:
Двухпроводной электрический клапан: один провод соединен с нулевой линией, а другой провод подключен к «on» соединению термостата «Off» терминал не подключен.
Трехпроводной электрический клапан: один подключен к нулевой линии, а остальные два подключены к колонне нажатием «открыть».Другой терминал "off".Горлом 2 дней
0 Установка меры предосторожности
1.Пожалуйста, не забудьте выключить питание перед установкой.
2.Найдите комнату с стабильной температурой, которая не находится рядом с дверью или блоком кондиционирования воздуха.
3, перед установкой, вы должны увидеть схему цепи системы, Подключите цепь в соответствии с схемой проводки, если ваша система не соответствует следующей диаграмме цепи, пожалуйста, свяжитесь с дилером или проконсультируйтесь со старшим электриком.
4, в соответствии с подробными инструкциями по току, не перегружайте.
'
