Цифровой Частотомер 1 МГц-6 ГГц SDR платформа программное радио SDR связующие запчасти измерительный инструмент

Описание

1 МГц-6 ГГц SDR платформа программное радио SDR связующие запчасти

Особенности:

Параметры:

Состояние на 100% абсолютно новый

Тип товара: программное радио SDR на платформе

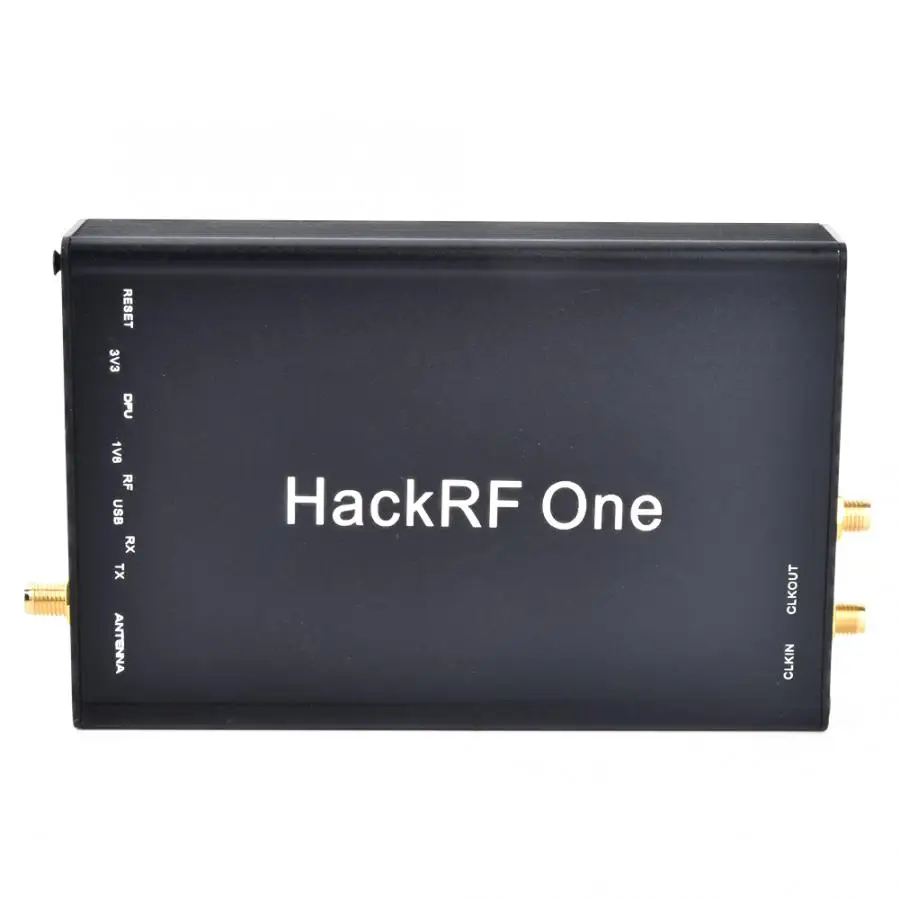

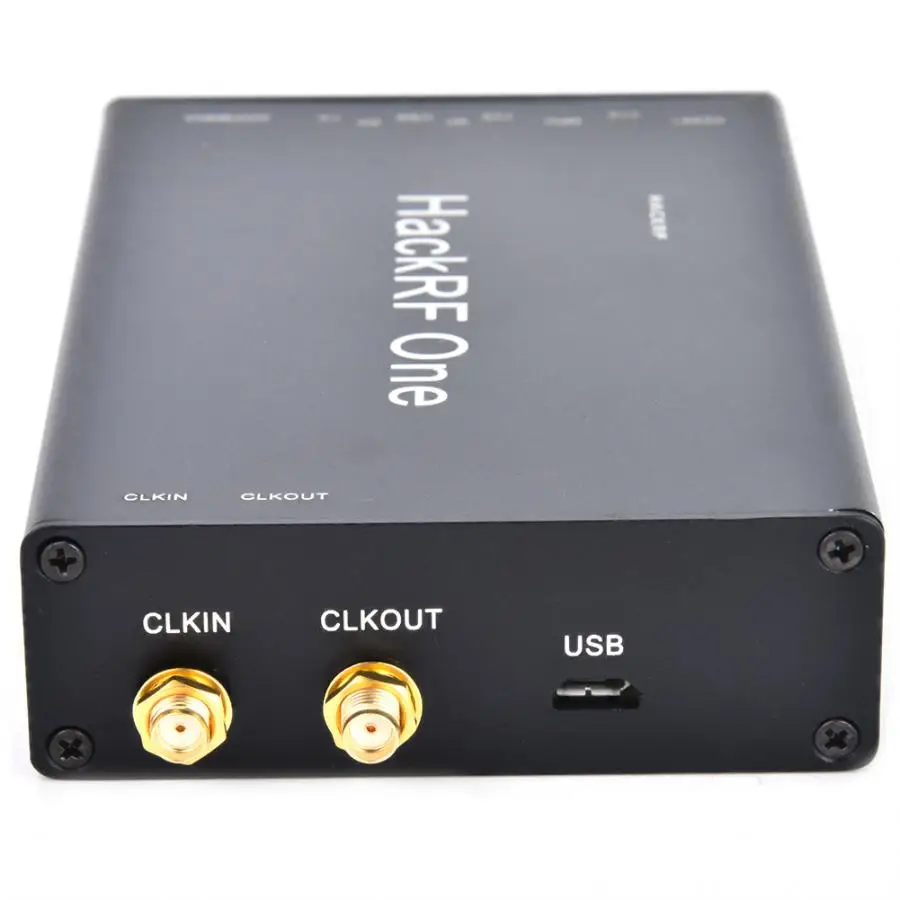

В основном части для HackRF одного оборудования:

RFC5072: миксер обеспечивает местный осциллятор от 80MH до 4200 H

MA2837: 2,3G до 2.7GH беспроводной широкополосный RF приемопередатчик

MAX5864: ADC/dac22mhz частота образцов 8 бит

LPC4320/4330: процессор ARM Cortex, свернутый на 204 МГц

5i5351B: 2c Программируемый генератор произвольных КМОП часов, 40 МГц 50 МГц и часы для выборки, предоставляемые частотным делением 800 МГц

MGA81563: 0,1-6 ГГц 3 V, 14dBm усилитель

SKY13317: 20 MHZ-6,0 GHZ RF однополюсный трехтактный переключатель (sP3T)

SKY13350: 0,01-6,0 ГГц RF однополюсный двойной переключатель (sPDT)

В качестве примера принимающего процесса сигнал после входа антенны выглядит следующим образом:

1. Определите, нужно ли усиливать через усилитель 14 дБ радиочастотным переключателем

2. Высокая или низкая фильтрация сигнала через фильтр отклонения изображения

3. Сигнал смешивается с чипом RFFC5072 до фиксированной промежуточной частоты 2,6 ГГц

1) последняя прошивка поддерживает переменную, если варианты

2) промежуточный диапазон частот 2,150-2,750 ГГц

4. Сигнал отправляется на чип MAX2837 и смешивается на baseband для вывода дифференциального сигнала IQ.

1) чип MAX2837 может ограничивать пропускную способность сигнала

5. Чип MAX5864 оцифровывает сигнал baseband и отправляет его на CPLD и микроконтроллер. TODO FIXME

6. CPLD

7. Процессор LPC4320/4330 отправляет отобранные данные на компьютер через USB.

8. Защитите RFFC5072 и MAX2837 в щит, чтобы предотвратить помехи снаружи и других чипов на доске, и попробуйте антистатический поломку.

Посылка список:

1 x основной корпус

1 x Антенна

1 х линии передачи данных

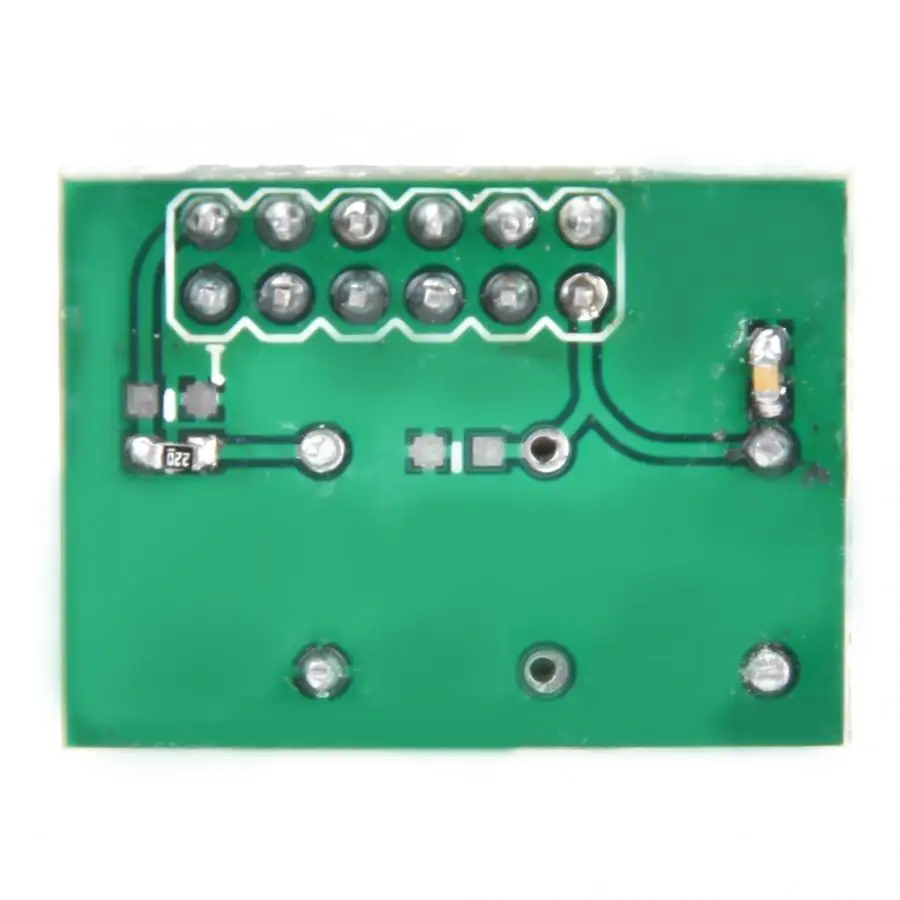

1 х чип
