Описание

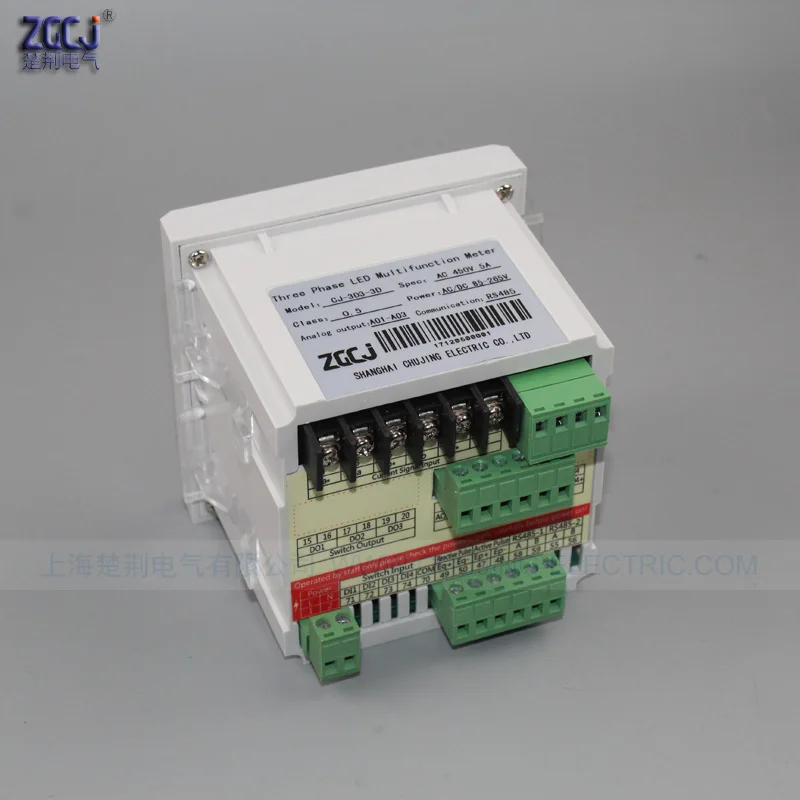

CJ-3D3-3D интеллектуальная аналоговая панель многофункциональный измеритель мощности мультиметр с 3 способами аналоговый 0-20mA Выход постоянного тока
Посылка включает в себя:
1 шт. Многофункциональный измеритель мощности с английской этикеткой 1 шт. руководство по эксплуатации на английском языкеОсобенности:
Измерения и отображения:
Комплект из трех фазный ток Трехфазный стабилизатор напряжения Активная мощность Реактивной мощности Полная мощность Мощность фактор ЧастотаИсточник питания: AC/DC 85-260 в
Размер: 96x96x80 мм
Выход: 3 способа 0-20mA DC Аналоговый выход.
Дисплей: светодиодный
MULTI-FUNCTION инструмент контроля
Приглашаем посетить наших заказчиков выставку CJ[U1]-[U2][U3][U4][U5]
ТТХ
1. высокоточное измерение трехфазного напряжения, три фазный ток, активная мощность, реактивная мощность, видимая мощность, коэффициент мощности, частота электрических параметров
2. Измерение активной или реактивной энергии вперед и назад
3. измерение трехфазного напряжения, три фазный ток
4. Предоставление трубки nixie или цифрового дисплея трубки, локальный запрос данных
5. Кнопка меню интуитивно понятная, простая работа
6. ток, усиление напряжения программируемая Настройка
7. обеспечивает мониторинг тока утечки нескольких замыканий
8. Поддержка RS-485 связи, протокол Modbus-RTU
9. Поддержка аналоговая величина передающего выхода
10. удобная установка, проводка проста, малое инженерное количество
11. Широкий диапазон источника питания AC/DC: AC/DC 85-265 V
12. Чтобы быть завершенным SCADA, PLC в различных сетей программного обеспечения связи
Технический индекс
| 1. Точность измерения: уровень напряжения 0,5, уровень тока 0,5, активная мощность 0,5, уровень реактивной мощности 0,5 |
| Частота ±0. 02 Гц, активной электрической энергии КЛАСС 0,5 s, |
| Класс реактивной энергии 1 или класс 2, коэффициент мощности 0,5 |
| 2. вход сигнала: режим подключения четырехфазного трех проводов, трехфазный трехлинейный |
| Номинальный ток переменного тока 5А |
| Над напряжением нагрузки 1,2 раз (непрерывное), 2 раза/секунду (мгновенное) |
| По току нагрузки 1,2 раз (непрерывное), 10 раз/5 секунд (мгновенное) |
| Напряжение энергопотребления: <1ва/фазный ток: 0.4ва/фаза |
| Сопротивление Напряжение:> 300kΩ, ток: <20mΩ |
| Частота 45 ~ 65 Гц |
| 3. вспомогательный источник питания: рабочий диапазон переменного/постоянного тока 80 В ~ 265 в |
| Мощность потребление <4VA |
| 4. Функциональный модуль: интерфейс связи 1 способ RS-485 связи, протокол Modbus-RTU |
| Скорость передачи: 1200 ~ 9600bps, по умолчанию 2400bps |
| Выход системы передач поддерживает 3 аналоговых выхода: 0 ~ 20 мА |
| 5. среда: Рабочая температура:-10 °C ~ + 55 °C |
| Температура хранения:-25 °C ~ + 70 °C |
| Относительная влажность менее 93%, не КОРРОЗИОННЫЙ газ |
| Elevation≤2500m |
| 6. Безопасность: Сопротивление изоляции> 100 МОм |
| Выдерживаемое Напряжение переменного тока AC 2kv |
| 7. электромагнитная совместимость: уровень ESD 4 |
| Электрический быстрый переходный уровень взрыва 4 |
ВыборОСпецификация
| MULTI-FUNCTION инструмент контроля(9999 дисплей программируемый) | ||||
| Модель NO. | Дисплей | Размер рамы (мм) | Размер отверстия (мм) | Обратите внимание |
| CJ-D1 | СВЕТОДИОДНЫЙ цифровой однорядный | 160*80 | 152*76 | |
| CJ-D2 | СВЕТОДИОДНЫЙ цифровой однорядный | 120*120 | 111*111 | |
| CJ-D3 | СВЕТОДИОДНЫЙ цифровой однорядный | 96*96 | 92*92 | |
| CJ-D4 | СВЕТОДИОДНЫЙ цифровой однорядный | 120*60 | 114*56 | |
| CJ-D5 | СВЕТОДИОДНЫЙ цифровой однорядный | 96*48 | 92*45 | |
| CJ-D6 | СВЕТОДИОДНЫЙ цифровой однорядный | 72*72 | 68*68 | |
| CJ-D7 | СВЕТОДИОДНЫЙ цифровой однорядный | 80*80 | 76*76 | |
| CJ-D8 | СВЕТОДИОДНЫЙ цифровой однорядный | 48*48 | 45*45 | |
| CJ-D1Y | ЖК-дисплей | 160*80 | 152*76 | |
| CJ-D2Y | ЖК-дисплей | 120*120 | 111*111 | |
| CJ-D3Y | ЖК-дисплей | 96*96 | 92*92 | |
| CJ-D4Y | ЖК-дисплей | 120*60 | 114*56 | |
| CJ-D5Y | ЖК-дисплей | 96*48 | 92*45 | |
| CJ-D6Y | ЖК-дисплей | 72*72 | 68*68 | |
| CJ-D7Y | ЖК-дисплей | 80*80 | 76*76 | |
| CJ-3D2 | Специализированная светодиодный | 120*120 | 111*111 | |
| CJ-3D2Y | ЖК-дисплей | 120*120 | 111*111 | |
| CJ-3FD2Y | ЖК-дисплей | 120*120 | 111*111 | |
| CJ-3HD2Y | ЖК-дисплей | 120*120 | 111*111 | |
| CJ-3LD2 | Специализированная светодиодный | 120*120 | 111*111 | |
| CJ-3LD2Y | ЖК-дисплей | 120*120 | 111*111 | |
| CJ-3FHD2Y | ЖК-дисплей | 120*120 | 111*111 | |
| CJ-3D3 | Специализированная светодиодный | 96*96 | 92*92 | |
| CJ-3D3Y | ЖК-дисплей | 96*96 | 92*92 | |
| CJ-3FD3Y | ЖК-дисплей | 96*96 | 92*92 | |
| CJ-3HD3Y | ЖК-дисплей | 96*96 | 92*92 | |
| CJ-3LD3 | Специализированная светодиодный | 96*96 | 92*92 | |
| CJ-3LD3Y | ЖК-дисплей | 96*96 | 92*92 | |
| CJ-3FHD3Y | ЖК-дисплей | 96*96 | 92*92 | |
| CJ-3D7 | Специализированная светодиодный | 80*80 | 76*76 | |
| CJ-3D7Y | ЖК-дисплей | 80*80 | 76*76 | |
| CJ-3D6 | Специализированная светодиодный | 72*72 | 68*68 | |
| CJ-3D6Y | ЖК-дисплей | 72*72 | 68*68 | |
| CJ-3D8 | Специализированная светодиодный | 48*48 | 45*45 | |
| Обратите внимание: | ||||
[U1] аббревиатура от компании
[U2] однофазный или трехфазный
[U3] Использование и вспомогательный Код:
D-FULL-POWER Многофункциональный измеритель мощности
FD-FULL-POWER и MULTI-RATE измерения
HD-FULL-POWER и перевозчик измерения
LD-FULL-POWER и мониторинг пожарной сигнализации
FHD-FULL-POWER. MULTI-RATE и перевозчик измерения
[U4] dismension
2-120*120 (размер рамы)
7-80*80 (размер рамы)
3-96*96 (размер рамы)
6-80*80 (размер рамы)
8-48*48 (размер рамы)
[U5] способ отображения: светодиодный или ЖК-дисплей
Характеристики
- Диапазон измерения напряжения
- AC 0-450V
- Диапазон измерения тока
- AC 0-5A
- Материалы для самостоятельного изготовления
- Электрический
- Класс точности
- 0.5s
- Бренд
- ZGCJ
- Номер модели
- CJ-3D3-3D
- Размеры
- 96*96*80mm
- Рабочая температура
- 0-55 degree
- Display Type
- Digital display
- Operating Temperature
- -10°C ~+55°C
- Measuring Energy Range
- 0-9999
- Accuracy Class
- 0.5
- Phase
- Three Phase
- Dimensions
- 96*96
- Name
- multifunctional meter
- Output
- 3 ways analog output
- condition
- new
- warranty
- 1 year
