Описание
II. Функциональный обзор: 1. может быть установлен для сохранения последней операции, этот модуль один импульсный триггер, 2. Основной платы и дисплей операции разделены, и внешний корпус может быть гибко assembled.3.With 0-999 сварки подсчета функции, могут быть сохранены даже электричества выключен, количество wleding можно увидеть только на один взгляд. Чтобы очистить номер счета, просто нажмите и удерживайте кодер в течение 3 секунд.
4. три группы данных цифровой дисплей трубки, интуитивно понятный, удобный, один кодер Регулировка параметров может сделать операцию простой и fast.5.With сетки функция компенсации напряжения, компенсационный выход может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение и компенсационное значение около 1 секунды могут быть отображены при срабатывании, Эффективный нагрев сварки соответствует параметрам сварки, и паяльное соединение является однородным.
6. время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.). Прочность сварки 30%-99% is adjustable.7. Модуль может изолировать сильное и слабое электричество по оптическое соединение, и разработать надежную схему для обнаружения нулевого пересечения и обнаружения напряжения для обеспечения точного сдвига фазы кремниевого выпрямителя управления (SCR), который может быть совместим с двунаправленным выпрямителем кремния 40A-100A (SCR).
8. 9-12 В вход питания переменного тока (с помощью трансформаторов переменного тока, других, таких как DC, может вызвать сбой обнаружения нулевого пересечения, не может срабатывать.). Вход питания и внешний триггер принимают удобный и быстрый сварочный Бесплатный терминал, внешний триггер можно разнообразить, такие как обычный выключатель, ножной переключатель, внешний источник сигнала и т. д., программное обеспечение имеет антиблокировочное состояние, запуск до конца сварки, для одного круга. Например, Педальный переключатель был растоптован все время, может вызвать только один раунд.
Модуль управления точечной сваркой разработан для DIY или простой аккумуляторная машина для точечной сварки. Он в основном используется для одной батареи или аккумуляторной группы никелированные листовой сварочный аппарат, такие как 18650 литиевая батарея никелирование 0,15 и 0,2 мм стальные листы, трансформатор выше 500 Вт может быть сварен непосредственно. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелевого покрытия, должны быть объединены с достаточным силовым трансформатором для сварки.
III. метод использования:
1. Напряжение калибровки
Модуль имеет функцию компенсации напряжения сети, поэтому калибровка напряжения должна осуществляться, когда установлена первая машина, и в будущем, пока модуль силового трансформатора не заменен, нет необходимости перекалибровать. Конечно, когда вы чувствуете, что напряжение дисплея неправильное и его можно откалибровать. Работа калибровки: Нажмите и удерживайте кодер для питания модуля, чтобы войти в калибровочный интерфейс, первое мерцание может быть отрегулировано кодером один раз, после третьего бита, короткий пресс-энкодер может ввести интерфейс работы. Например, измеренное напряжение составляет 220 В, калибровочный интерфейс может быть установлен в 220.

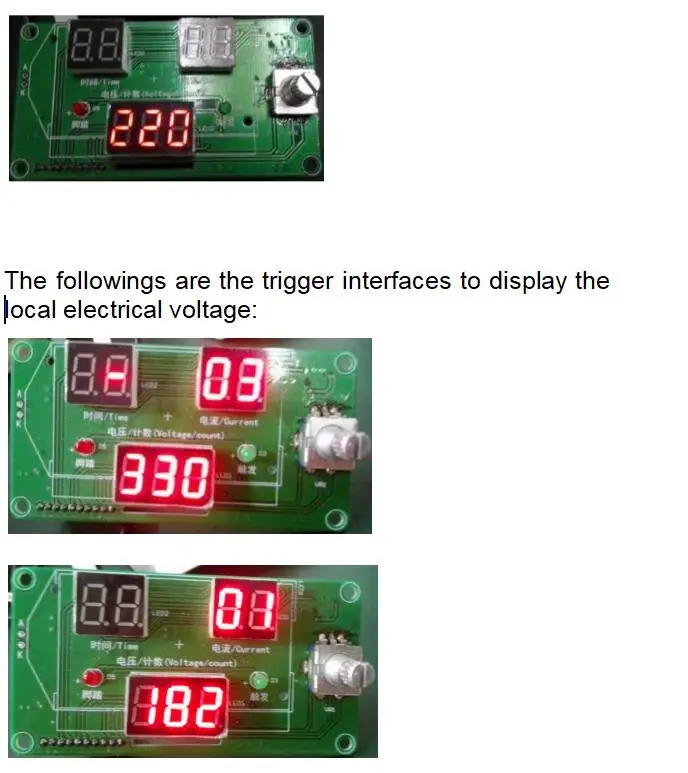

2. Дисплей интерфейс
Числовая Регулировка: короткий пресс-энкодер, когда числовые соответствующие значения мерцают, Левая или правая регулировка, короткий пресс для замены следующего значения, когда четвертое значение мерцает, короткий пресс-энкодер в рабочий интерфейс. В рабочем интерфейсе, когда значение количества больше 0, кодировщик может быть очищен долгим нажатием кодировщика в течение около 3 секунд.
Тип: 100A/40A
Цвет: зеленый
Материал: композитный Материал
Посылка содержание:
1 * сварщик
Только вышеуказанное содержание посылка, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность измерения +/-1-3 см.
4. три группы данных цифровой дисплей трубки, интуитивно понятный, удобный, один кодер Регулировка параметров может сделать операцию простой и fast.5.With сетки функция компенсации напряжения, компенсационный выход может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение и компенсационное значение около 1 секунды могут быть отображены при срабатывании, Эффективный нагрев сварки соответствует параметрам сварки, и паяльное соединение является однородным.
6. время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.). Прочность сварки 30%-99% is adjustable.7. Модуль может изолировать сильное и слабое электричество по оптическое соединение, и разработать надежную схему для обнаружения нулевого пересечения и обнаружения напряжения для обеспечения точного сдвига фазы кремниевого выпрямителя управления (SCR), который может быть совместим с двунаправленным выпрямителем кремния 40A-100A (SCR).
8. 9-12 В вход питания переменного тока (с помощью трансформаторов переменного тока, других, таких как DC, может вызвать сбой обнаружения нулевого пересечения, не может срабатывать.). Вход питания и внешний триггер принимают удобный и быстрый сварочный Бесплатный терминал, внешний триггер можно разнообразить, такие как обычный выключатель, ножной переключатель, внешний источник сигнала и т. д., программное обеспечение имеет антиблокировочное состояние, запуск до конца сварки, для одного круга. Например, Педальный переключатель был растоптован все время, может вызвать только один раунд.
Модуль управления точечной сваркой разработан для DIY или простой аккумуляторная машина для точечной сварки. Он в основном используется для одной батареи или аккумуляторной группы никелированные листовой сварочный аппарат, такие как 18650 литиевая батарея никелирование 0,15 и 0,2 мм стальные листы, трансформатор выше 500 Вт может быть сварен непосредственно. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелевого покрытия, должны быть объединены с достаточным силовым трансформатором для сварки.
III. метод использования:
1. Напряжение калибровки
Модуль имеет функцию компенсации напряжения сети, поэтому калибровка напряжения должна осуществляться, когда установлена первая машина, и в будущем, пока модуль силового трансформатора не заменен, нет необходимости перекалибровать. Конечно, когда вы чувствуете, что напряжение дисплея неправильное и его можно откалибровать. Работа калибровки: Нажмите и удерживайте кодер для питания модуля, чтобы войти в калибровочный интерфейс, первое мерцание может быть отрегулировано кодером один раз, после третьего бита, короткий пресс-энкодер может ввести интерфейс работы. Например, измеренное напряжение составляет 220 В, калибровочный интерфейс может быть установлен в 220.
2. Дисплей интерфейс
Числовая Регулировка: короткий пресс-энкодер, когда числовые соответствующие значения мерцают, Левая или правая регулировка, короткий пресс для замены следующего значения, когда четвертое значение мерцает, короткий пресс-энкодер в рабочий интерфейс. В рабочем интерфейсе, когда значение количества больше 0, кодировщик может быть очищен долгим нажатием кодировщика в течение около 3 секунд.
Тип: 100A/40A
Цвет: зеленый
Материал: композитный Материал
Посылка содержание:
1 * сварщик
Только вышеуказанное содержание посылка, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность измерения +/-1-3 см.
|
Характеристики
- Тип выхода
- Переменный ток
- Применение
- Переключение
- Номер модели
- ЕС
