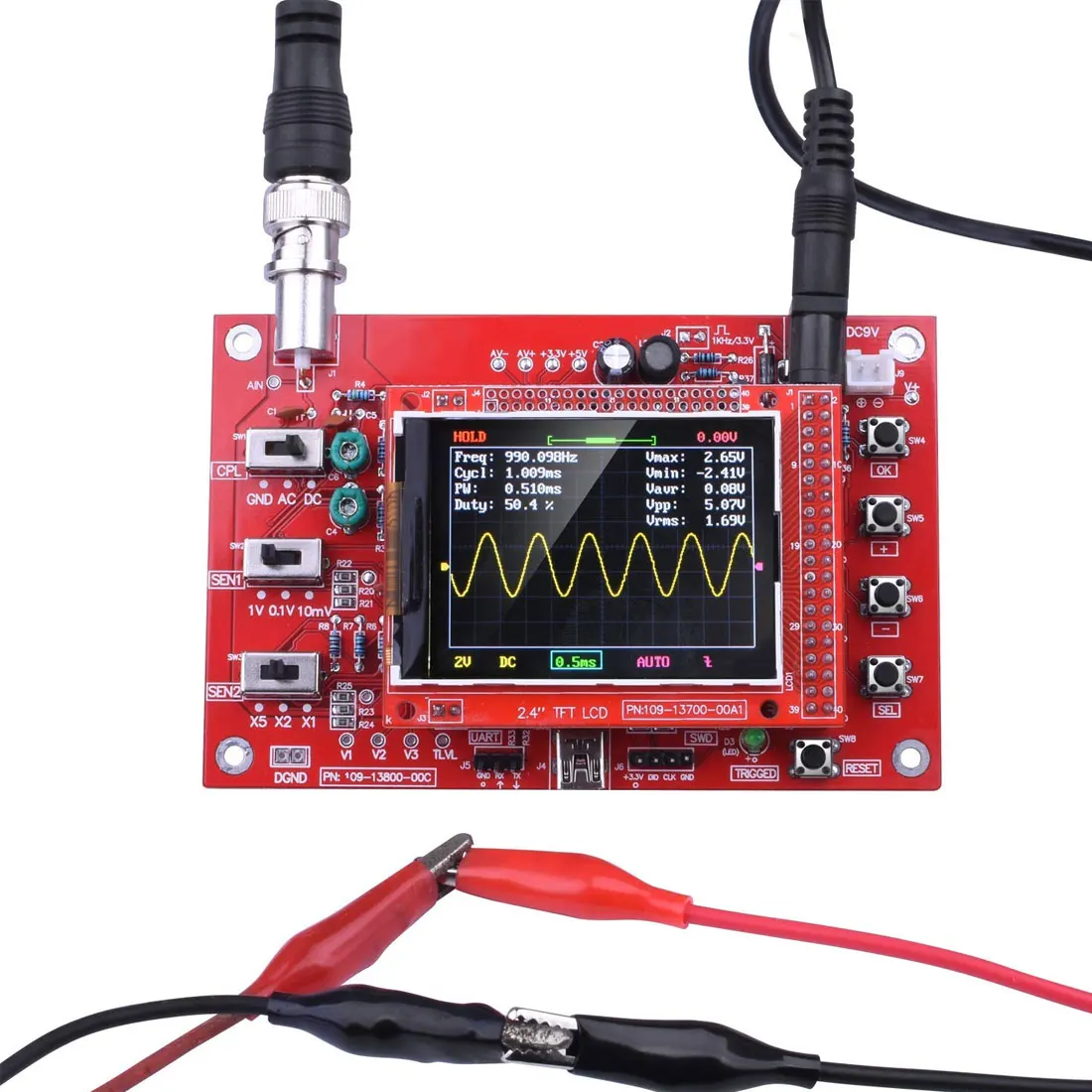

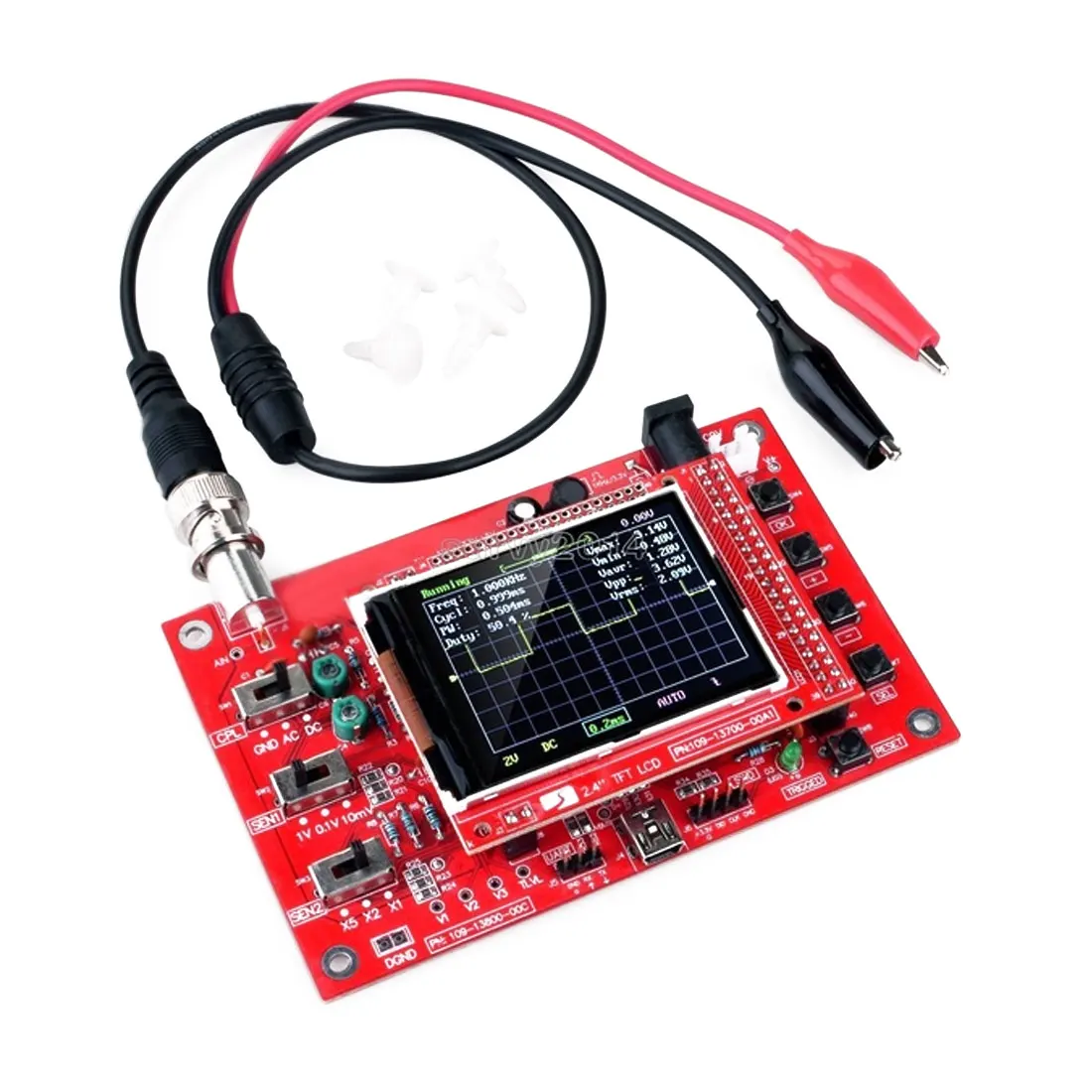

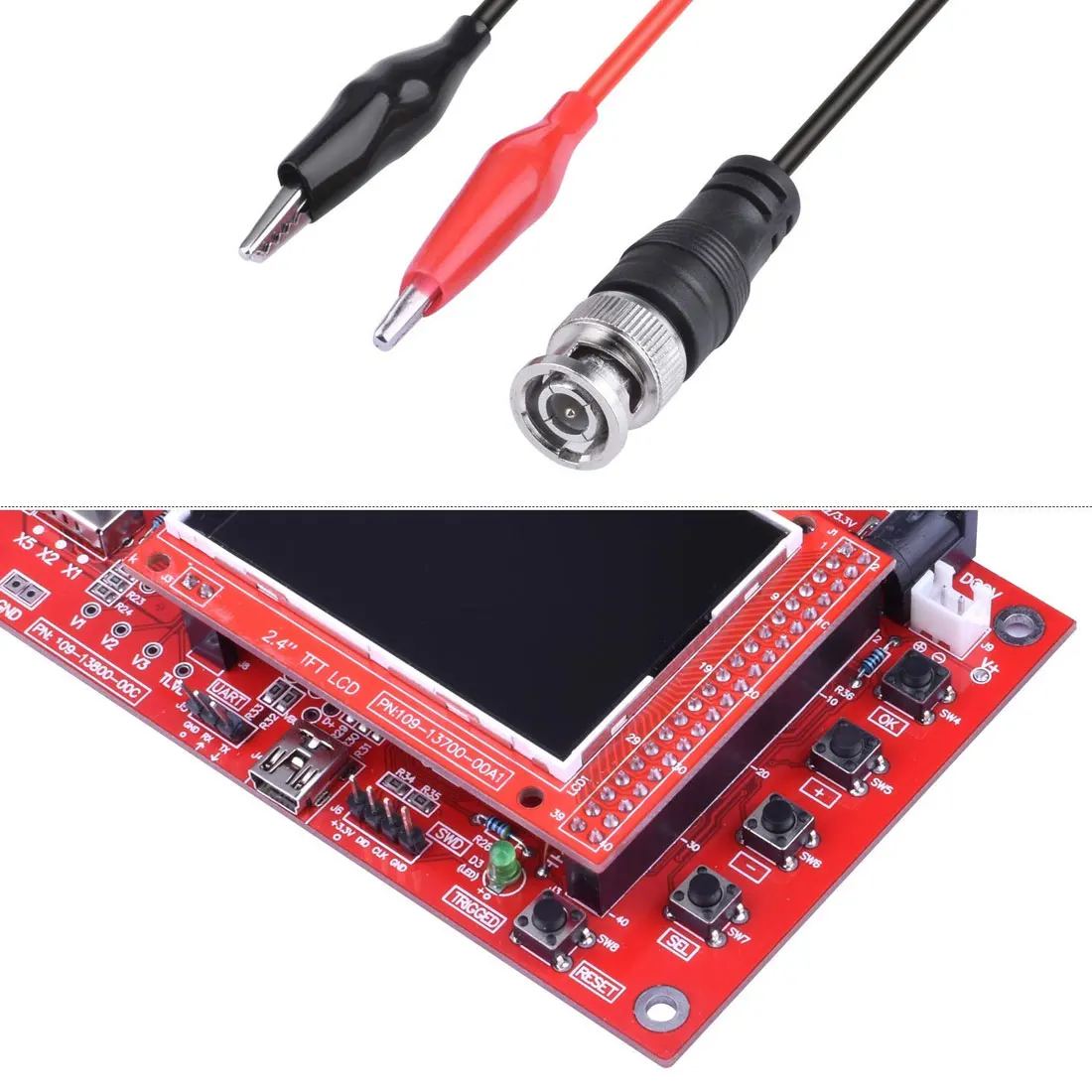

Цифровой осциллограф 1Msps+ Датчик аналоговой полосы пропускания(сварные) diy части электронного обучения Набор Полный Собранный осциллограф

Описание

Описание продукта:Особенности

Полностью Собранный, а не DIY комплект! Он содержит только функции basical осциллографа без причудливых функций. Простота в конструкции и легкость в сборке/эксплуатации являются одними из основных целей дизайна.

Для этих целей используются в основном сквозные детали: сердцем является процессор Cortex-M3 ARM (STM32F103C8) от ST. Он использует 2,4-дюймовый TFT ЖК-дисплей (320X240 dotmatrix, 262 тыс. цветов) в качестве дисплея элемент и отображает приятный и четкий сигналов. Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала. С цифровым дисплеем с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.

Функция хранения формы волны: не потеряет форму волны после отключения питания. Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки. Функция распознавания контроллера TFT. Примечание: Этот комплект «сделай сам» припаян.

Технические характеристики

Максимальная частота дискретизации в реальном времени: 1 Msps

Точность: 12Bit

Глубина буфера выборки: 1024 байт

Аналоговая полоса пропускания: 0-200 кГц

Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)

Входное сопротивление: 1 мОм Максимальное

Входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)

Режимы соединения: DC/AC/GND

Диапазон горизонтального времени: 10μs/Div-50 s/Div (1-2-5 прогрессивный способ)

Напряжение питания: 9 В постоянного тока

Размер печатной платы: 117*76 мм/4,6*3 дюйма

Размер экрана: 52*40 мм/2 * 1.57in

Посылка включает в себя: 1 * припаянный комплект осциллографа (другие аксессуары демонстрационные на картинке не включены.)

Примечание: замеры сделаны вручную, поэтому возможны погрешности в 1-2 мм. Из-за разницы между различными мониторами, есть различия в цвете, пожалуйста, примите реальный продукт в качестве стандарта.
