Цифровой осциллограф 1msps+ зонд аналоговый, диапазон пропускания(сварные) Комплектующие для самостоятельной сборки электронная обучающая набор

Описание

Описание продукта:Особенности

Полностью Собранный, не DIY комплект! Он содержит только базовые функции осциллографа без причудливых функций. Простота в конструкции и простота в сборке/эксплуатации являются одной из основных целей дизайна.

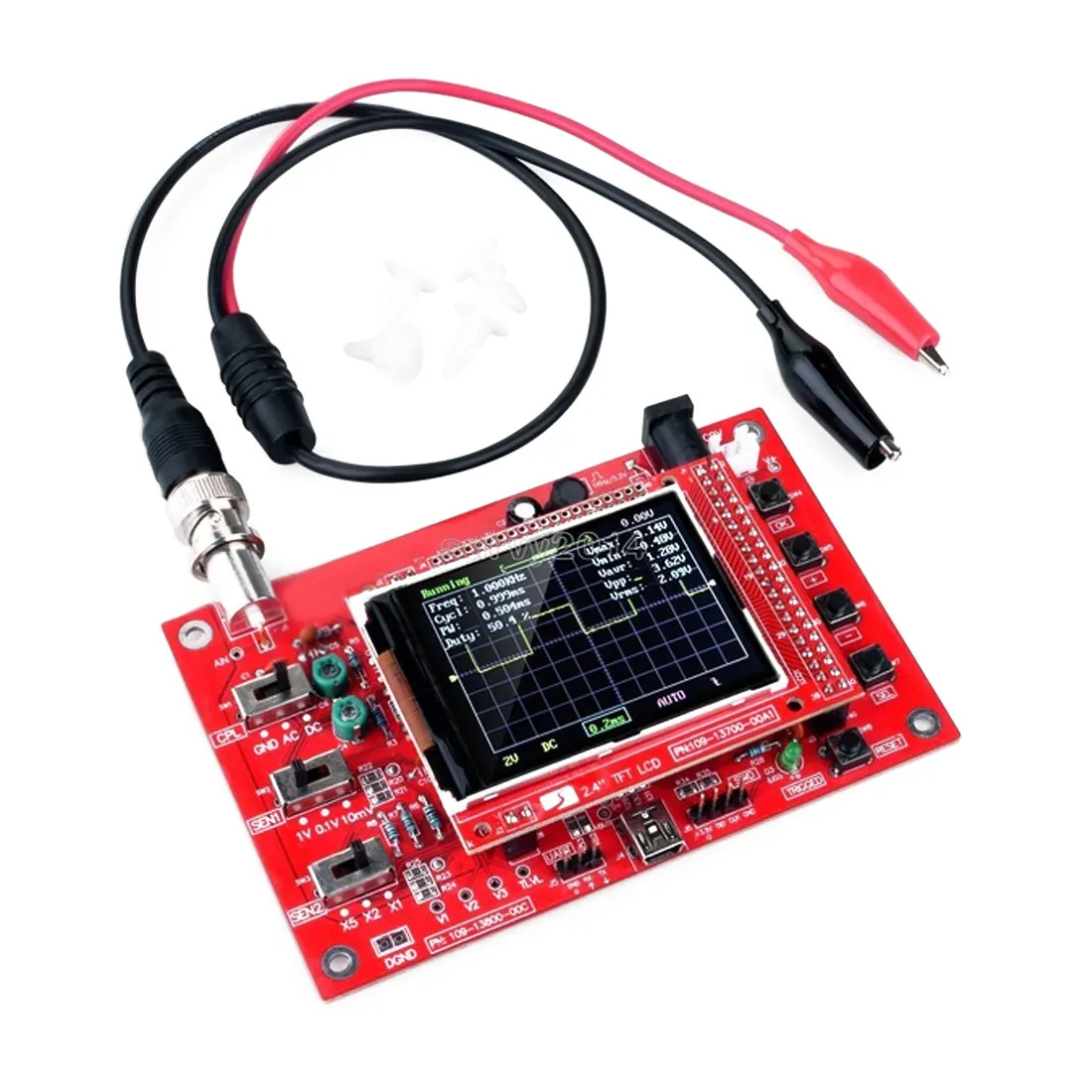

Для этих целей используются в основном детали сквозного отверстия: сердце является Cortex-M3 процессором ARM (STM32F103C8) от ST. Он использует 2,4 дюймовый TFT lcd (320X240 dotmatrix, 262 K цветов) в качестве его элемента дисплея и отображает хорошие и четкие формы волны. Поставляется 1 Гц/3,3 В квадратный волновой пробный источник сигнала. С цифровым дисплеем параметров волновой формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковое/виртуальное значение.

Функция хранения сигналов: не потеряет форму сигнала после отключения питания. Короткое замыкание и обнаружение открытого замыкания: может помочь потребителю узнать ошибку пайки. Функция распознавания контроллера TFT. Примечание: Этот набор DIY припаян.

Технические характеристики

Максимальная частота дискретизации в реальном времени: 1 Мбит/с

Точность: 12Bit

Глубина пробоотборника: 1024 байт

Аналоговый, диапазон пропускания: 0-200 кГц

Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)

Входное сопротивление: максимум 1 МОм

Входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)

Режимы соединения: DC/AC/GND

Горизонтальный диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивных способов)

Напряжение питания: 9 В постоянного тока

Размер печатной платы: 117*76 мм/4,6 * 3in

Размер экрана: 52*40 мм/2 * 1.57in

В комплект входит: 1 * паянный комплект осциллографа (другие аксессуары, демонстрация на картинке не включена.)

Примечание: допускается погрешность в 1-2 мм из-за ручного измерения. Из-за разницы между различными мониторами, есть различия в цвете, пожалуйста, выберите настоящий продукт в качестве стандарта.
