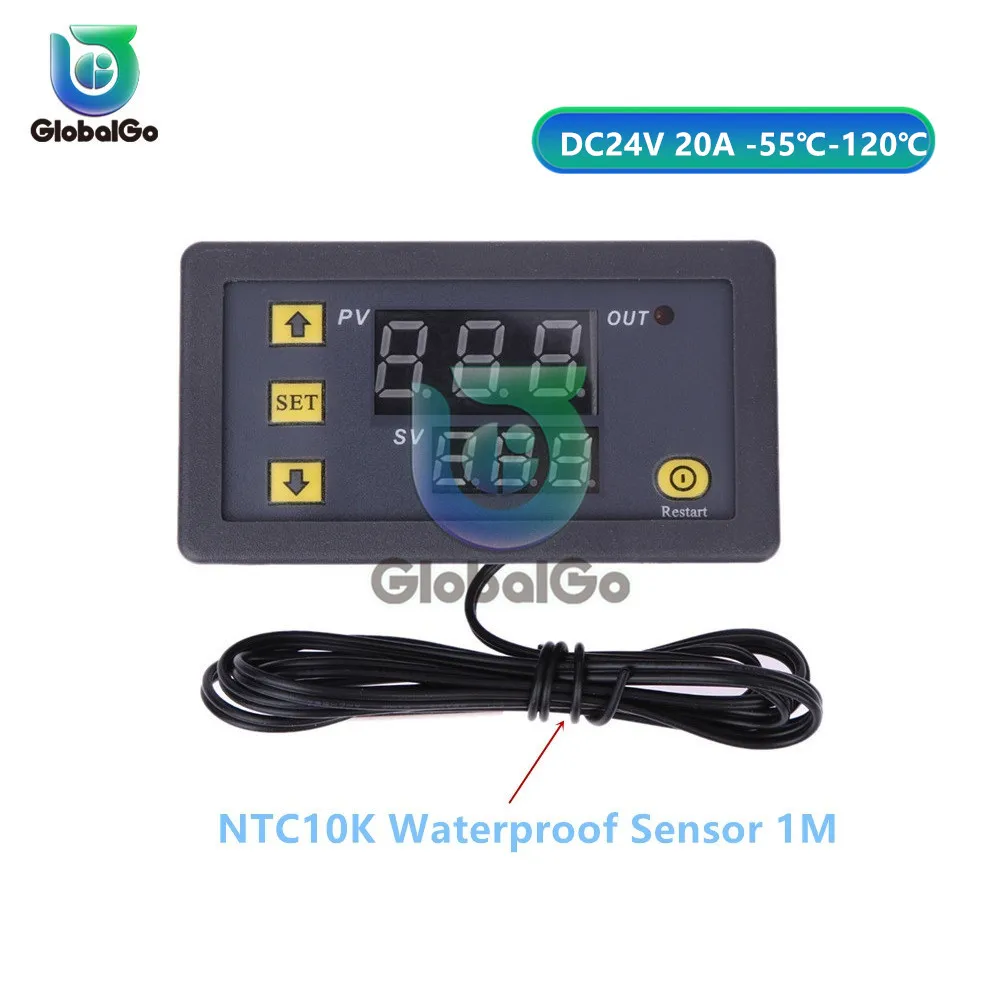

Цифровой регулятор температуры Термостат термопары K-type Провод термопары-60 °C~ 500 °C цифровой регулятор температуры переключатель охлаждения нагрева NTC датчик термопары W3230 5V 12V 24V 220V

Инструкции по уходу за изделием

Подключите блок питания и оборудование для подачи питания к контроллеру. В это время он отображается как измерительная температура. Нажмите Установить один раз, температура дисплея будет мигать, нажмите +-для установки желаемой температуры (нажмите +-для быстрого поднятия и понижения) после завершения, нажмите Установить, чтобы подтвердить возврат. В это время контроллер автоматически производит включение/выключение реле в соответствии с настройкой! Выход термостата представляет собой реле 20А, которое удовлетворяет различные мощные нагрузки. Когда схема управления подключена, термостат может питаться. В это время на дисплее отображается температура окружающей среды.

Индикаторный светильник, описание состояния цифровой трубки

Индикатор светильник: мигающий указывает охлаждения или нагрева задержка старта, always on свидетельствует о том, что реле закрыто

Цифровая трубка: дисплей LL-это датчик открытой цепи, пожалуйста, следуйте инструкциям для подключения датчика; дисплей HH находится вне диапазона измерения, термостат будет принудительно открыть реле; дисплей --- для высокой температуры сигнализации

Параметр описание функции

Нажмите и удерживайте набор в течение 5 секунд для входа в основные настройки меню, нажмите +-для переключения P0. .. P6, длинное нажатие SET или 10 секунд без действия кнопки, контроллер автоматически подтвердит возврат.

Режим охлаждения и нагрева P0

Нажмите и удерживайте набор в течение 5 секунд для отображения P0, нажмите кнопку SET один раз, чтобы установить рабочий режим, нажмите +-для переключения [H is heating mode] [C is cooling mode] нажмите Установить один раз, чтобы вернуть, долгое нажатие установить или 10 секунд без кнопки контроллер действия автоматически подтвердит выполнение.

В режиме охлаждения: когда значение измерения температуры ≥ установленная температура, реле охлаждения закрыто и холодильник запускается; когда значение измерения температуры ≤ установленная температура-разница возврата, реле охлаждения выключено, а холодильник выключен.

В режиме нагрева: когда значение измерения температуры ≤ температура заданной точки, реле для нагрева тянет и нагреватель начинается; когда значение измерения температуры ≥ температура заданной точки + гистерезис, реле для нагрева выключено, а нагреватель выключен.

P1 гистерезиса установка

Нажмите и удерживайте набор в течение 5 секунд для отображения P0, нажмите +-для переключения на P1, нажмите кнопку SET один раз, чтобы вернуть разницу, нажмите +-для установки разницы в 0,1-15, нажмите кнопку SET один раз после завершения, нажмите кнопку SET или 10 секунд без кнопки контроллер движения автоматически подтвердит завершение.

В режиме охлаждения: когда значение измерения температуры ≥ заданное значение, реле закрыто, холодильник запускается; когда значение измерения температуры ≤ заданное значение-значение разности, реле выключено и холодильник выключен.

Например, если среда 30 °C, заданное значение 25 °C, а гистерезис установлен на 2 °C. После включения питания реле закрывает холодильник для запуска. Когда охлаждение достигает 23 °C, реле выключает холодильник и холодильник отключается. Температура открытия начинает повышаться. Когда оно поднимается до заданного значения 25 °C, реле снова закрывает холодильник, поэтому температура повторного контроля цикла не выше 25 °C.

В режиме нагрева: когда значение измерения температуры ≤ заданное значение, реле тянет и нагреватель начинается; когда значение измерения температуры ≥ заданное значение + значение разницы, реле выключено и нагреватель выключен.

Например, если среда 10 °C, заданное значение 25 °C, а гистерезис установлен на 2 °C. После включения питания реле закрывает нагреватель для запуска. При нагреве до 27 °C реле отключает нагреватель и нагреватель отключается. Температура включения начинает снижаться. При падении до заданного значения 25 °C реле закрывает нагреватель, чтобы начать снова, поэтому температура повторного контроля цикла не ниже 25 °C.

P2 Максимальная температура установки верхний предел

Для того, чтобы избежать опасности установки температуры слишком высокой из-за неправильной работы других, термостат имеет самую высокую настройку верхнего лимита функции, который лимитирует диапазон настройки самой высокой температуры, регулируемой термостатом.

Нажмите и удерживайте набор в течение 5 секунд для отображения P0, нажмите +-для переключения на P2, нажмите кнопку SET один раз, чтобы установить верхний предел, нажмите +-для установки самой высокой заданной температуры, максимальное значение составляет 110, нажмите Установить один раз после завершения, Нажмите SET или 10 Вторая кнопка не нажата и контроллер автоматически подтвердит завершение.

Например: установленная точка температуры 60 может быть установлена только в 60 °C. Если установленная температура должна быть расширена, Верхнее предельное установленное значение необходимо сначала отрегулировать.

P3 нижний предел настройки температуры

Для того, чтобы избежать блокирования льда, вызванного неправильной работой других, регулятор температуры имеет самые низкие настройки верхних и нижних предельных функций, который лимитирует диапазон настройки самой низкой температуры, регулируемой термостатом.

Нажмите и удерживайте набор в течение 5 секунд для отображения P0, нажмите +-для переключения на P3, нажмите кнопку SET один раз, чтобы установить минимальный нижний предел, нажмите +-для установки самой низкой заданной температуры, самое низкое значение-50, нажмите кнопку SET один раз после завершения, Нажмите кнопку SET или контроллер автоматически подтвердит выполнение без действия кнопки в течение 10 секунд.

Например: установить в 2 температурные заданные точки можно только установить в 2 °C минимум. Если заданная температура должна быть расширена ниже, то в первую очередь необходимо отрегулировать нижнее предельное значение.

P4 изменением температуры

Когда измеренная температура отклоняется от стандартной температуры или из-за особых потребностей оборудования пользователя, эта функция используется для коррекции. Корректированная температура = температура до коррекции + Корректирующее значение допустимый диапазон-7,0 ~ 7,0.

Нажмите и удерживайте набор в течение 5 секунд для отображения P0, нажмите +-для переключения на P4, нажмите кнопку SET один раз для коррекции, нажмите +-для установки значения коррекции, нажмите SET один раз после завершения, длительное нажатие или 10 секунд без кнопки контроллер действия автоматически подтвердит выполнение.

Например, обычный дисплей 25 градусов; когда температура скорректирована до 0, он отображает 25 градусов; когда температура скорректирована до 1,5, он показывает 26,5 градусов; когда температура скорректирована до-1,5, она показывает 23,5.

Время запуска задержки P5 (единица измерения: минута)

Когда холодильник или обогреватель работает с задержкой, можно включить функцию задержки для защиты срока службы устройства.

Нажмите и удерживайте набор в течение 5 секунд, чтобы отобразить P0, нажмите +-для переключения на P5, нажмите кнопку SET один раз, чтобы установить время задержки запуска в минуту, нажмите +-для установки 0-10 минут, нажмите Установить для возврата после завершения, долгое нажатие установить или 10 секунд нет кнопки действие контроллер автоматически подтвердит завершение

В режиме охлаждения: при первом включении питания, если текущая температура ≥ заданное значение, холодильник не начнет охлаждение сразу, И он должен работать после заданного времени задержки.

В режиме нагрева: при первом включении питания, если текущая температура ≤ заданное значение, Нагреватель не начнет нагреваться сразу, И он должен работать после заданного времени задержки.

Охладитель начинается сразу же, когда время простоя между двумя запусками охладителя или нагревателя больше заданного значения времени запуска задержки.

Когда интервал остановки между двумя стартами холодильника или нагревателя меньше заданного значения времени запуска задержки, устройство может запускаться после перезапуска заданного времени задержки набора после запуска. Время задержки рассчитывается с момента выключения.

Например, задержка настройки составляет 5 минут в состоянии охлаждения, устройство охлаждения начинает задерживаться после включения питания, а холодильник включается через 5 минут. Когда достигается требуемая температура, холодильник останавливается, и время начинается, когда следующий Запуск охлаждения завершится. Работа, незавершенные сроки должны ждать окончания работы таймера, светодиодный индикатор мигает во время задержки.

Когда задержка старта установлена в 0, она равна функции задержки выключения.

Как сохранить настройки

Если вы хотите сохранить данные набора, установите P7 на включение, когда температура установлена и питание выключено. В этот чехол, последние настройки будут сохранены при отключении электричества.

Сброс

Из-за некоторых человеческих причин внутренняя настройка термостата путает. Это занимает много времени, чтобы установить время. В этот чехол, вы можете использовать эту функцию, чтобы восстановить заводские настройки. В выключенном состоянии одновременно нажмите и удерживайте кнопки + и-., затем включите, все вышеуказанные параметры восстановлены до заводских настроек.

Параметры:

Наименование товара: термостат высокой температуры типа K

Диапазон регулирования температуры:-60℃ ~ 500℃

Точность измерения температуры: 1 ℃

Разрешение: 0.1C

Частота обновления: 0,5 с

Измерительный вход: термопара типа K

Выход: один выход 10A реле

Размер отверстия: 74 мм (длина) * 39 мм (ширина)

Таблица кодов:

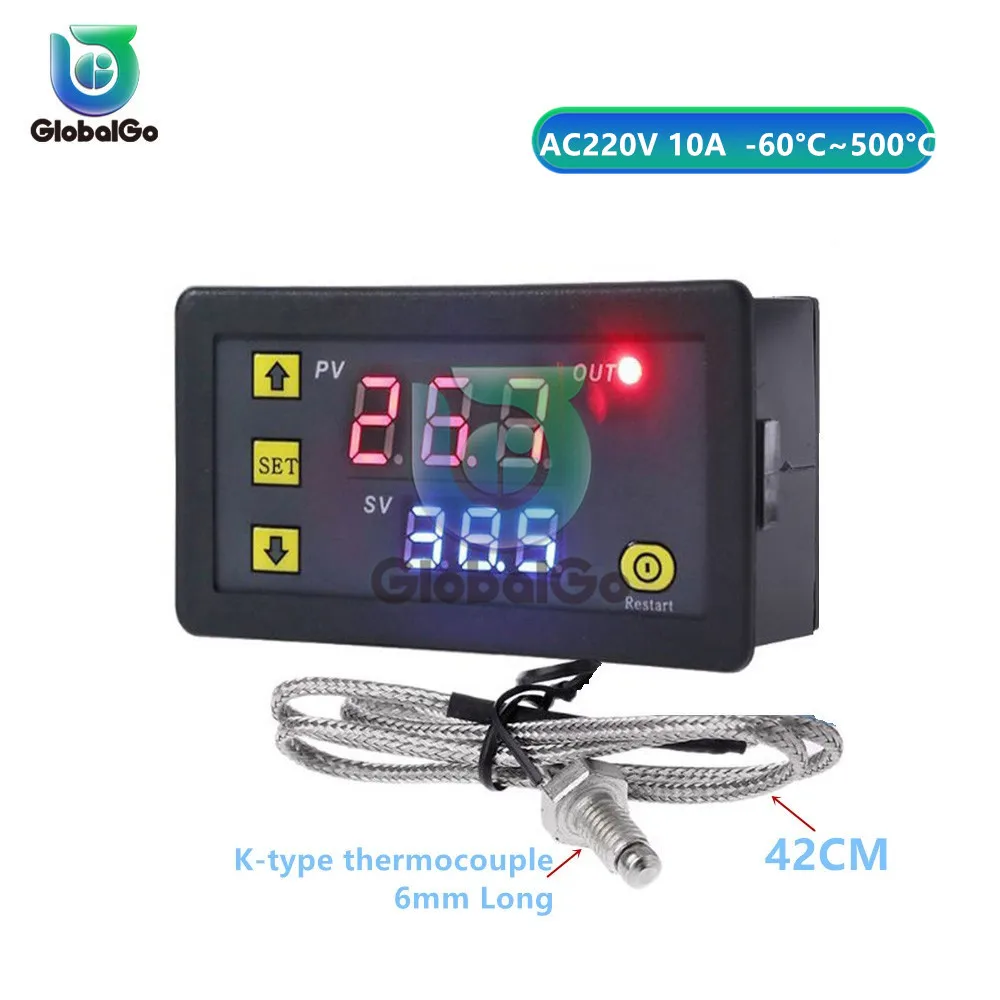

Термостат типа K:

Продукт имеет в общей сложности четыре клавиши, плюс, минус, набор (установить ключ), ключ сброса.

Есть два набора цифровых трубок для отображения фактической температуры и заданной температуры соответственно. Все параметры автоматически запоминаются после 5 с.

Управление использование:

Красная цифровая трубка: фактическая температура,

Синяя цифровая трубка: установка температуры

Нажмите клавишу для увеличения: Увеличьте заданную температуру.

Нажмите клавишу, чтобы уменьшить: уменьшить заданную температуру.

Восстановление заводских настроек: Нажмите и удерживайте кнопку плюс и минус 5 секунд или больше, чтобы восстановить исходные настройки данных.

Набор ключей (набор):

1. Нажмите кнопку Установить в ближайшее время, чтобы увеличить температуру на 50 ° С каждый раз. Пользователь может сначала нажать SET, чтобы быстро установить температуру около заданной температуры, а затем отрегулировать температуру до заданной температуры, добавив или вычитая клавиши.

2. Нажмите и удерживайте кнопку SET для ввода параметра setting.

Существует несколько групп параметров P00 ~ P05 для пользователей.

После ввода интерфейса параметров, короткое нажатие может переключаться P00 ~ P05. Установите соответствующие данные, нажав кнопку «Плюс» или «минус» под соответствующим параметром.

После настройки система автоматически запоминает данные и возвращается к интерфейсу отображения.

Применение:

Применение 1: Этот термостат может широко использоваться в режиме контроля температуры воды котла, диспенсере воды контроля температуры воды и автоматическом шкафу контроля температуры воды.

Применение 2: Этот термостат используется для принтера, управления люком и интеллектуального контроля кондиционеров холодильника.

Применение 3: эта температура может широко использоваться в областях интеллектуального сельскохозяйственного контроля, контроля температуры теплиц и автоматического орошения.
