Ttl до 422 полнодуплексный микроконтроллер последовательный порт/UART(USART) уровень сигнала для RS422 двунаправленный молниеносной защиты

Описание

Линия передачи и приема данных 422 сигнала данного продукта соединена с ограничительным резистором тока 1 Вт для предотвращения перегрева, вызванного перегрузкой по току, тем самым защищая чип MAX490. В то же время сигнальная линия подключается с помощью диода мгновенной защиты от молнии мощностью 600 Вт для обеспечения мгновенной защиты от ударов при помощи статического электричества.

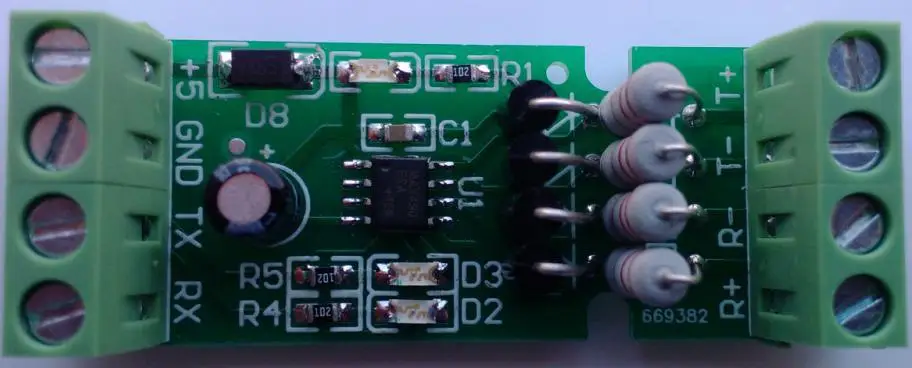

6-bit клеммные колодки предоставляются на плате. Определения интерфейса:

5 = 3,3 В ~ 5 В

GND = заземляющий провод (Пожалуйста, подключите этот заземляющий провод к системе MCU заземляющий провод)

TX = Модуль ttl (UART) передачи, подключенный к MCU получения (RXD) pin

RX = Модуль ttl (UART) получить, подключиться к MCU отправить (TXD) pin

R = Модуль 422 принимает сигнал A (RA)

R-= Модуль 422 принимает сигнал B (RB)

T-= Модуль 422 отправляет сигнал B (TB)

T = Модуль 422 отправляет сигнал A (TA)

Меры предосторожности при проводке: некоторые новички легко совершают ошибку, когда контакт трансивера ttl подключен к системе микроконтроллера, и они не имеют одинаковой земли с системой микроконтроллера. В этом случае слишком много пользователей низкого уровня делают такие ошибки. Этот вопрос.
