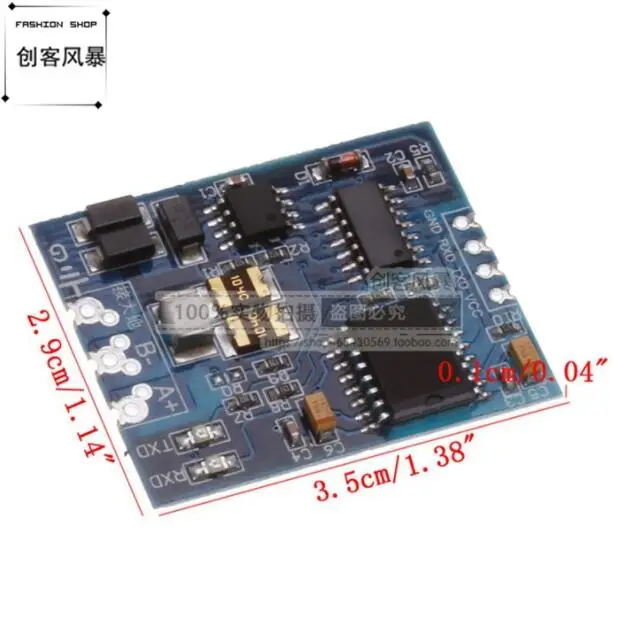

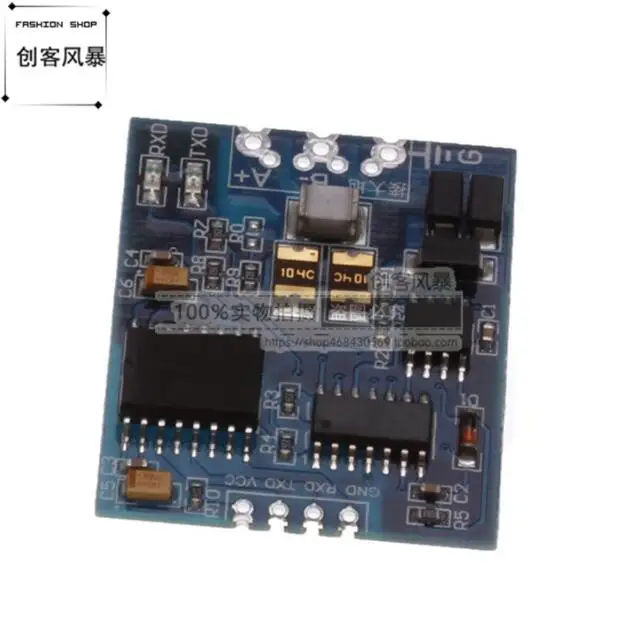

Ttl к RS485 модуль/RS485 к ttl с изолированным микроконтроллером последовательный порт UART/Модуль промышленного образца

Описание

Ttl к RS485 модуль/RS485 к ttl с изолированным микроконтроллером последовательный порт UART/Модуль промышленного образца

Этот продукт обеспечивает идеальную изоляцию ttl, используя высококачественные функции изоляции.

Мощность и сигнал на обеих сторонах сигнала RS485, превосходная способность анти-помех. Источник питания широкого диапазона (от 3,0 в до 5,5 В), идеальная система, совместимая с системами 3,3 В и 5,0 в, уровень 3,3 В или 5,0 в может совпадать.

В этом модуле реализованы в таблице представлены общие свободное преобразование между TTL сигнал и RS485 сигнала, но мы должны знать, что 485 составляет полудуплексная связь, это общение может быть двустороннюю связь, но не может использоваться поочередно в двух направлениях одновременно, то есть канал связи каждая часть может быть отправителем, Но приемник может быть, но информация-это только направление передачи.

Автоматический сигнал RS485 управления потоком прекрасно выполнен, и трансивер автоматически переключает направление.

Используемый модуль имеет такую же простоту последовательной работы.

Скорость передачи: 110 ~ 256000bps

Особенности:

Материал: электрические компоненты

(1) широкий источник питания напряжения (3,0 в ~ 5,5 В);

(2) сигнал связи совместим с уровнями 3,3 В и 5,0 в и может совпадать с модулем;

(3) Полная изоляция источника питания и сигнала, высокая производительность EMC и EMI, напряжение изоляции до 2500 В постоянного тока;

(4) Абсолютное использование высококачественных чипов, промышленный дизайн, отличная прочность и более мощный дизайн защиты от молнии, можно использовать в промышленных и суровых наружных условиях, рабочая температура-40 ° до + 85 °, расстояние передачи до 1 км (расстояние передачи почти 1 км, Пожалуйста, добавьте транспондера);

(5) Конструкция полуотверстия, толщина 0,8 мм, может использоваться в качестве TIM и основной платы, а также может использоваться для клеммы для спайки;

(6) с RXD, TXD сигнальным светом.

Особое внимание:

(1) Этот модуль полностью определяет дизайн защиты от молнии и дизайн от помех 485, использует чип изоляции для достижения мощности и изоляции сигнала, имеет функцию защиты от шины, высокая производительность EMC (электромагнитная совместимость), EMI (электромагнитные помехи). При дальней передаче в дикой природе модуль «заземлен» на землю, может играть очень хорошие анти-помехи и световые эффекты, что делает 485 более безопасным; при короткой передаче в помещении, не может быть подключен к земле.

(2) разработан с 2,54 стандартными интервалами, легко вторичное развитие.

(3) с 120 Ом подходящим резистором, когда передача на большие расстояния рекомендуется быть короткой схемой, короткого замыкания R0, чтобы включить сопротивление прерывания.

(4) Поддержка многомашинной связи, которая может подключаться к сети не менее 128 узлов.

(5) Это может быть Горячая замена, и сигнал вилки не показывает смерти.

(6) корректное выравнивание и макет для предотвращения помех сигнала.
