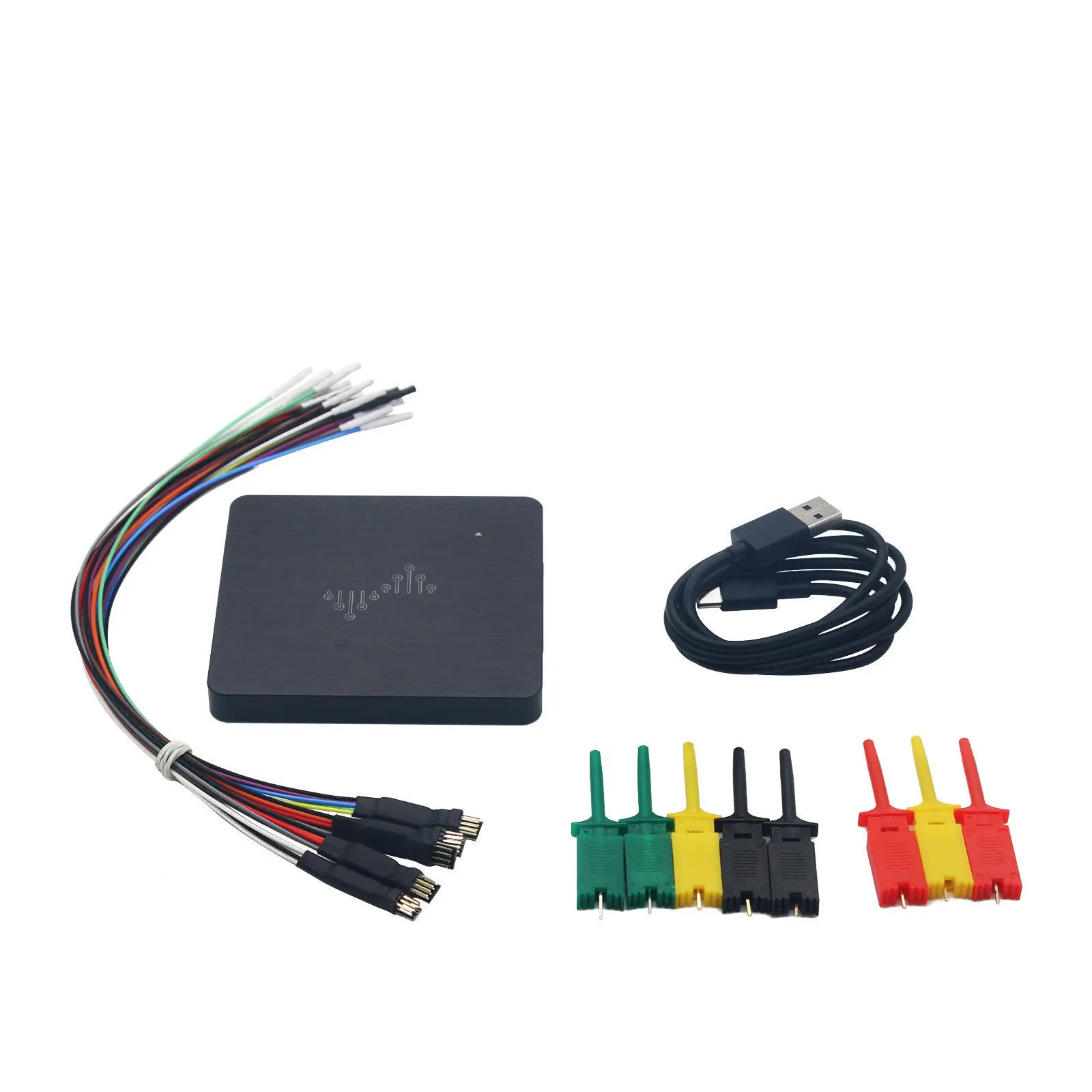

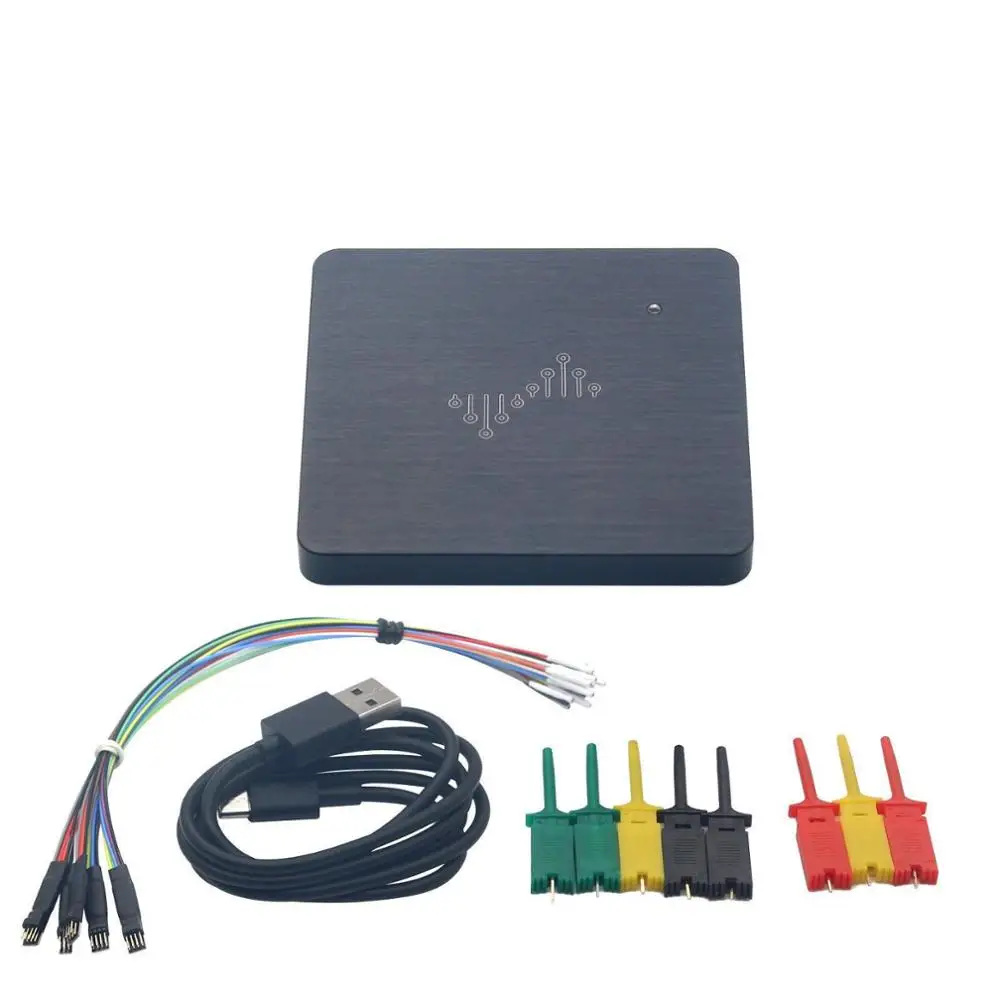

TZT DSLogic Plus логический анализатор 50 м пропускная способность выборки 16-канальный поток+ буфер 16G

TZT DSLogic Plus логический анализатор 50 м пропускная способность выборки 16-канальный поток + буфер 16G

Характеристики версии DSLogic PLUS:-Режим: поток + буфер-Буферный режим:400M @ 4 канала200M @ 8 каналов100M @ 16 каналов-Максимальная частота дискретизации:-Поток режим:100M @ 3 канала50M @ 6 каналов25M @ 12 каналов20M @ 16 каналов-Максимальная глубина: 16g @ поток; 256 M @ буфер-Аппаратное Хранение: 256 м-Триггер: простой триггер +-16-уровневый аппаратный триггер +-Запуск по протоколу-Пороговое значение: фиксированный порог: 0-5 в Регулируемый-Диапазон напряжения: +-30 в-Входное сопротивление: 250K | 7pFСсылка для загрузки программного обеспечения: http://dreamsourcelab.com/download.htmlПодробная информация о продукте:-Состояние выборки: Макс 30 м состояние выборки-Максимальная частота дискретизации: 400 МГц-Он может осуществлять сбор и наблюдение цифрового сигнала в пределах 100 МГц.-Защита от перенапряжения, Электростатическая защита, длительный срок службы-Поддержка двойного режима: режим потока, передача USB в реальном времени на ПК, Ультра большая глубина выборки; буферный режим, широкая полоса пропускания аппаратного хранения, ультра высокая частота дискретизации-Регулируемое пороговое значение: Поддержка различного напряжения: 1,2 В/1,8 в/2,5 в/3,3 В/5,0 в-Цельнометаллический корпус-360 градусов Экранирование шума, быстрое отведение тепла, работа цепи более стабильна.-Интерфейс USB tYPE-C-Максимальная поддержка 16 г глубины-Частота дискретизации 100 м может собрать волновую форму 160 секунд-20 м Частота дискретизации может собрать 13 минут волновой формы-1 м Частота дискретизации может собрать 4 часа волновой формы-Оконная система (xp/vista/win7/win8/win10)-Многослойный протокол, дата более интуитивно понятна-Поддержка запуска содержания протоколаDSLogic отличается от функций анализатора логики другие начальные уровни в основном являются следующими моментами:-256 Мбит встроенной памяти для обеспечения того, чтобы в режиме реального времени дискретизация данных до 1,6 Гбит/с хранения. Логический анализатор начального уровня измеряет пропускную способность или глубину памяти, значительно снижая полезность такого логического анализатора. Например, передача в режиме реального времени через usb-память saleae для хранения данных с помощью компьютера-хоста, хорошее решение проблемы глубины памяти, но из-за пропускной способности USB ограничена, может достигать только 200-300Mbps дискретной полосы; Открытый Workbench Logic Sniffer используется внутренний FPGA BRAM в качестве пространства для хранения, Также имеет пропускную способность выборки 1,6 Гбит/с, но глубина памяти составляет всего 216 кбит.-16 этап комбинированные передовые всплывающие предупреждения функции, легко установить комплекс триггер условия. В качестве логического анализатора запускаются наиболее важные характеристики прямого воздействия на точность места выборки. Большинство логических анализаторов начального уровня не имеют расширенных функций запуска, что позволяет пользователям находить и находить проблему в большом количестве бесполезной информации, теряя ценное время.-Постоянно Регулируемый пороговый уровень. На основе уровня высокоскоростной схемы выборки компаратора, не только можно отрегулировать уровень порогового уровня для удовлетворения различных стандартов сигнала (1,2 в/1,5 В/1,8 в/3,3 В/5,0 в), и может определить уровень точности до уровня менее 100 мВ для максимального уровня шума, Значительно уменьшает возможность ложных срабатываний и пробоотборных заусенцев. Большинство логического анализатора начального уровня с использованием стандартного интерфейса Чип фиксированного уровня напряжения, не может гарантировать точность результатов выборки.-Используйте экранированный кабель fly line разъем. Экранированный кабель является стандартным для высокопроизводительного логического анализатора, вы можете обеспечить герметичность отобранных сигнальных цепей, уменьшая степень искажений сигнала. Большинство анализаторов логики начального уровня с помощью обычного кабеля DuPont для подключения логического анализатора и измеренного сигнала, отклонения сопротивления и проблемы с заземлением делают сильное искажение сигнала, который влияет на логический анализатор на измеряемом уровне сигнала.Наше программное обеспечение для ПК использует ту же архитектура с открытым исходным кодом, теперь поддерживает до 44 видов возможностей анализа протокола. При поддержке с открытым исходным кодом эта цифра будет и далее расти. Каждый посчитал, что этот Бесплатный протокол разбора библиотеки, чтобы сделать свой собственный вклад.Посылка в комплект входит:-1 основной блок DSLogic-1 x USB type-c-5 х обмотки смещения-16 x сигнальных зажимов (случайный цвет)
