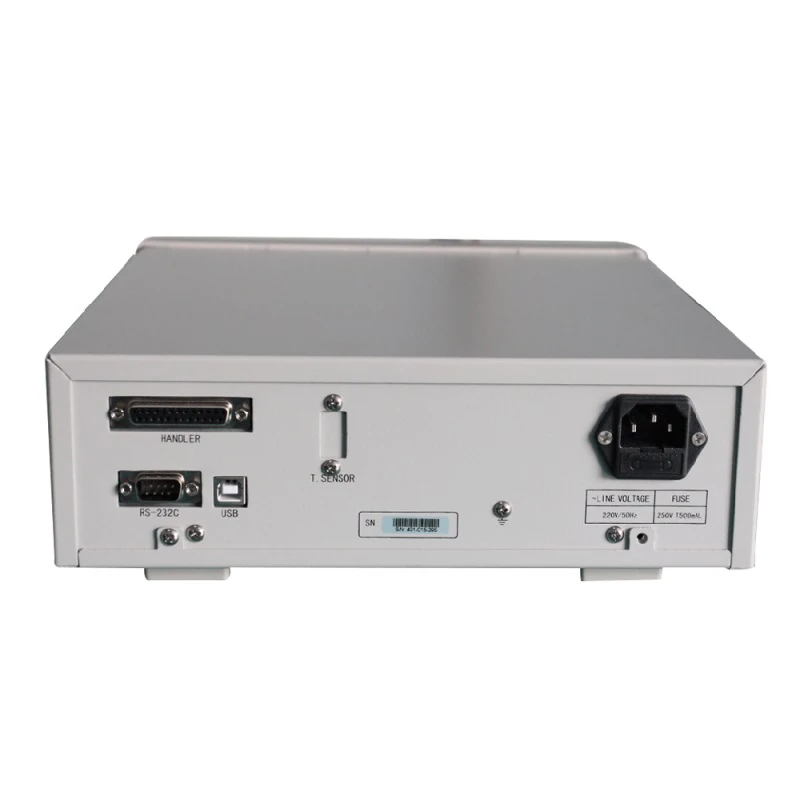

U2729A Автоматическая испытательная система трансформатора 20 Гц-300 кГц, 20-канальный сканирующий тест трансформатора

Описание

При покупке, пожалуйста, обратите внимание на вилки, которые вам нужны. Если нет никаких отзывов, мы выберем подходящий штекер в соответствии с вашим местоположением для доставки. Спасибо!

Краткое введение:

Система автоматического тестирования трансформаторов серии U2729 используется исключительно для проверки качества различных электронных трансформаторов. Эта система может предоставить тестовый частота 20 Гц-1 МГц и все виды низкое напряжение трансформатора параметры могут быть проверены, в том числе индуктивности L, индуктивность (Lk), соотношение оборотов (Tr), сопротивление постоянного тока (DCR), сопротивление (| Z |), емкость (между обмотками) (C), коэффициент качества (Q), ESR и фаза, Pin Короткая Проверка PS, баланс тест BAL, светодиодный, вперед падение напряжения Vf/обратный ток ИК-тест. Использование усовершенствованной технологии цифрового отбора проб и высокоскоростного сканирующего тестового приспособления может удовлетворить эффективные и точные требования к тестированию многих производителей трансформаторов коммутации и сетевого трансформатора.

Особенности:

U2729A/B/C хост-машина

■ 7-дюймовый 16:9 на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей дисплей с разрешением 800*480;
• Максимальная частота тестирования: 1 МГц; Разрешение: 1 МГц;
• Максимальная скорость тестирования: 75 МЭ/сек, стабильное считывание;
● Амплитудный диапазон тестового сигнала: 5 мВ-2 в (стандарт); 5 мВ-10 В (усиленный);
● Базовая точность тестирования: 0.05%;
● Все тестовые данные могут отображаться на одном экране;
● Открытие/короткое/коррекция нагрузки, гибкое отклонение трансформатора вычтет способ;
● Опционально ± 100 мА, ± 10 в источник напряжения смещения и 0-1 А источник тока смещения;
• Внутренняя память для 100 групп файлов и u-диск для 500 групп;
• Тестовые данные и экранные диаграммы могут быть сохранены на u-диск в нескольких форматах;
• Несколько режимов поиска файлов: нечеткий поиск, точный поиск и поиск штрих-кода;
• Загружать тестовые файлы через считывание штрих-кода;
● Обильные интерфейсы: RS232C, USBTMC, USBCDC, HANDLER, GPIB;
● Дополнительный модуль Wi-Fi для создания Интернета вещей;
● Быть оснащен триггером BNC для осуществления внешнего подключения ножного переключателя в соответствии со стандартом LXI, быстрое строительство тестовой системы;
● Дополнительное программное обеспечение для программирования тестовых файлов для ПК терминалаИспытательный прибор для сканирования трансформатора;

• Оптимизированная релейная матричная структура, небольшое сопротивление и низкая распределенная Емкость;
● Обеспечение 4 трансформаторных мягких выходных штифтов;
• Стандартный интерфейс обработчика;
● Опциональный ручной и пневматический трансформатор фиксированной формы;
♦ Опциональное крепление для трансформатора;
③ Стандартный внешний стартовый сигнал входа.

Технические характеристики:
