Описание
Обзор: материнская плата

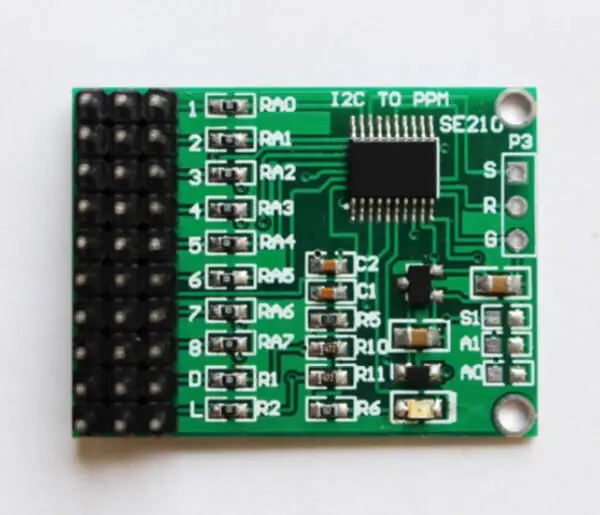

SE210-это модуль с интерфейсом 2c до PPM, который связывается с хостом в режиме I2C. Модуль эквивалентен памяти AT24C02 (EEPROM). Это может решить проблему, что интерфейс RS232 может быть подключен только к одному внешнему устройству, что уменьшает время разработки пользователя. Есть четыре настройки адреса.
Модуль параметры:
1, вход/выход: 8 каналов
2, рабочее напряжение: 5,0 в
3. Размер изделия: 35 мм * 27 мм
Есть два режима работы
1. Режим работы 1: (открытая схема S1 pad, повторное включение, светодиодный мигает один раз)
2. Запись данных через интерфейс I2C для управления выходом радиоуправляемого сигнала 1 ~ 8 каналов.
Рабочий режим 2:
(Короткого замыкания S1 pad, включения снова, светодиодный мигает дважды)
Сигналы RC, полученные по каналам 1 ~ 8, считываются через интерфейс I2C.
Настройка адреса связи: (набор A0, A1 pad. Короткое замыкание = 1; открытая цепь = 0)
A1 = 0; A0 = 0; Адрес: 0xE0
A1 = 0; A0 = 1; Адрес: 0xE2
A1 = 1; A0 = 0; Адрес: 0xE4
A1 = 1; A0 = 1; Адрес: 0xE6
P1 интерфейс:
1 ~ 8: Входной/Выходной Радиоуправляемый сигнал
D: интерфейс передачи данных 2c
L: интерфейс часов 2c
I2C внутренних данных высокой четкости
D0; D1;: 1-й вход/выходные данные;
D2; D3;: 2-й вход/выходные данные;
D4; D5;: 3-й вход/выходные данные;
D6; D7;: 4-й вход/выходные данные;
D8; D9;: 5-й вход/выходные данные;
D10; D11;: 6-й вход/выходные данные;
D12; D13;: 7-й вход/выходные данные;
D14; D15;: 8-й вход/выходные данные;
Примечание: два 8-bit data объединяются в один канал 16-bit data, а также Диапазон настройки составляет 500 ~ 2500us.
При условии, что: Тесты процедуры
