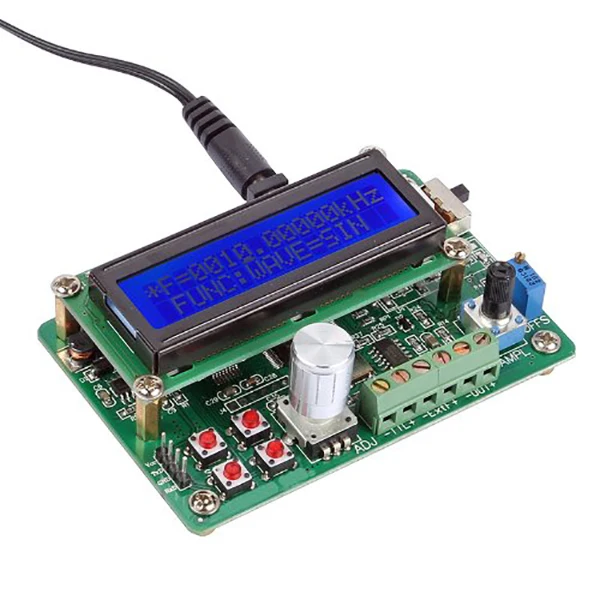

Udb1005S 5 МГц Dds функция генератор сигналов, счетчик частоты источника Dds модуль волна, Rev3.0 Pc последовательные порты(США штекер

UDB100X серии прямого цифрового синтеза генератор сигналов использует технологию DDS и FPGA дизайн с символами высокой стабильности и низких искажений и т. Д., Это идеальное оборудование для электронного инженера, лаборатории, производственных линий, обучения и научных исследований.
Следует обратить внимание, что амплитуда и смещение постоянного тока не могут быть запрограммированы, и другие функции (частота, рабочий цикл, набор сигналов и Время развертки и соответствующий контроль, чтение вне частоты измерения, и т. Д.) способны достичь запрограммированной функции
Сигнал Выход Функция
Формы выходного сигнала: Синусоидальная волна, квадратная волна и треугольная волна
Амплитуда выхода: больше или равна 10Vp-p (выход сигнала, без нагрузки)
Выходное сопротивление: 50 Ом +/-10% (выход сигнала)
Смещение постоянного тока: +/-2,5 в (без нагрузки)
Дисплей: LCD160
Частотный диапазон: 0,01 Гц ~ 5 МГц (UDB1005)
Разрешение: 0,01 Гц
Стабильность частоты: +/-1x10-6
Точность частоты: +/-5x10-6
Синусоидальные искажения: менее или равны 0.8% (Контрольная частота 1 кГц)
Линейность Trinagle: более или равна 98% (0,01 Гц ~ 10 кГц)
Время подъема и падения квадратной волны: менее или равное 100ns
Квадратный диапазон волн: 1% ~ 99%
Ttl Выход Функция
Частотный диапазон: 0,01 Гц ~ 5 МГц (UDB1005)
Амплитуда: больше, чем 3Vp-p
Выход вентилятора: более 20 ttl нагрузки
3. Функции счетчика
Диапазон счетчика: 0-4294967295
Диапазон частотного счетчика: 1 Гц ~ 60 МГц
Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p
Хранение и передача: 10 наборов параметров с функциями хранения и отзыва.
Тип штекера: американский штекер, он относится к Канаде, Индии, Японии, Мехико, Таиланду, США, Филиппинам и так далее.
Цвет: зеленый
Материал: металл + поликарбонат
Посылка в комплект входит:
1 x генератор сигналов DDS
1 x адаптер питания 5 в постоянного тока
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
