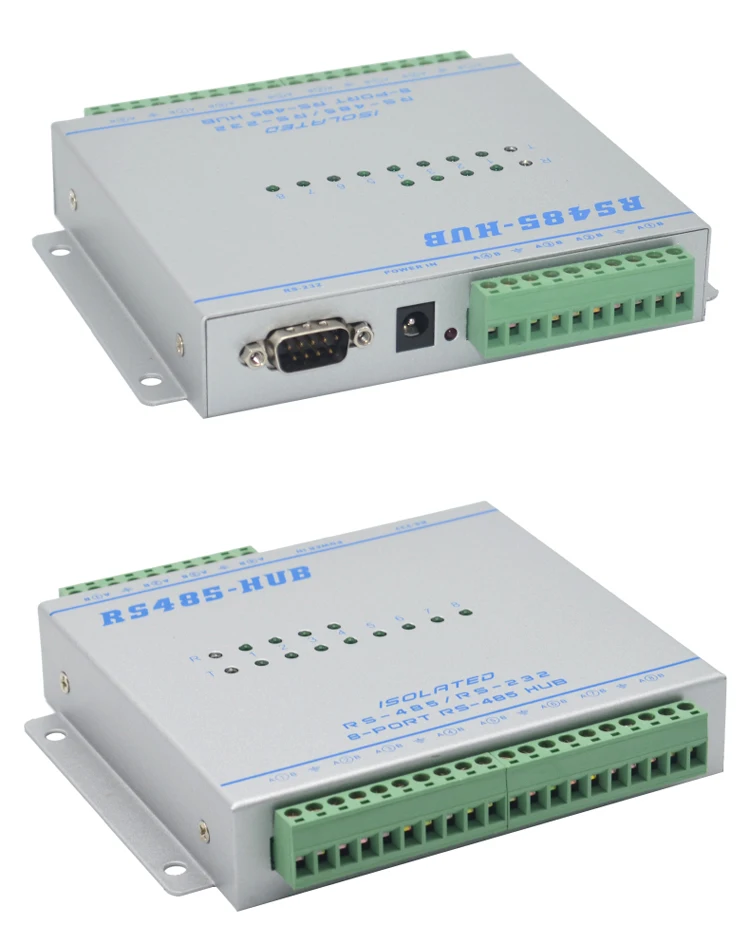

Укрепить изолированный двунаправленный 8-канальный видеорегистратор 8-канальный RS485 концентратор ретранслятор маршрутизатору компонентов разделитель

Описание

Type1: хост

Тип 2: Хост + источник питания

Тип 3: Хост + линия 232

Тип 4: Хост + 232 линия + источник питания

Параметры продукта:

* Совместимость с RS-232, RS-485 стандартами TIA/EIA

* Автоматическая отправка и получение данных: RS232 трехпроводная (TXD. RXD. GND) связь

* Вход Интерфейс: 1 RS-232 (DB9 с интерфейсом для мужчин)/4 RS-485 интерфейс (10-bit терминал)

* Выход интерфейс: 8 RS-485 интерфейсы (2 10-битная клеммы)

* Скорость связи: 300BPS-115.2KBPS (адаптивная)

* Рабочая мощность: DC9-40V 500 мА

Грузоподъемность: каждый интерфейс RS485 может подключать 256 устройств

* Расстояние связи: 3000 м (на интерфейс)

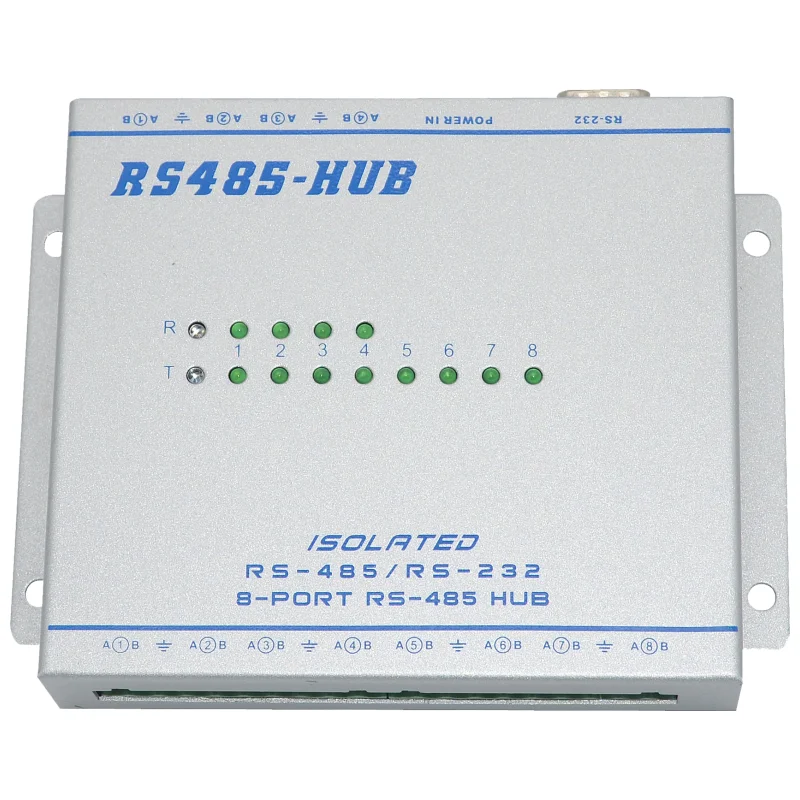

* Индикатор работы: питание, Индикация направления данных, индикация канала

* Режим работы асинхронный полудуплексный (RS-485)

Фотоэлектрическая Изоляция: изоляционное напряжение 1 кврмс/500 В постоянного тока, изолированный модуль постоянного/постоянного тока, RS-485 обеспечивает защиту от перенапряжения молнии 600 Вт, защита от ЭСР 15 кВ

* Электрический интерфейс: RS232, RS485, блок питания (10-булавки промышленный стержень)

* Средство передачи: витая пара или экранированный провод

* Способ установки: Фиксированные отверстия с обеих сторон

* Размер конструкции: 145x110x25 (мм), Длина x Ширина x высота (мм)

* Рабочая среда: от-40 °C до 85 °C, фазовая влажность> 95% относительной влажности

Описание продукта:

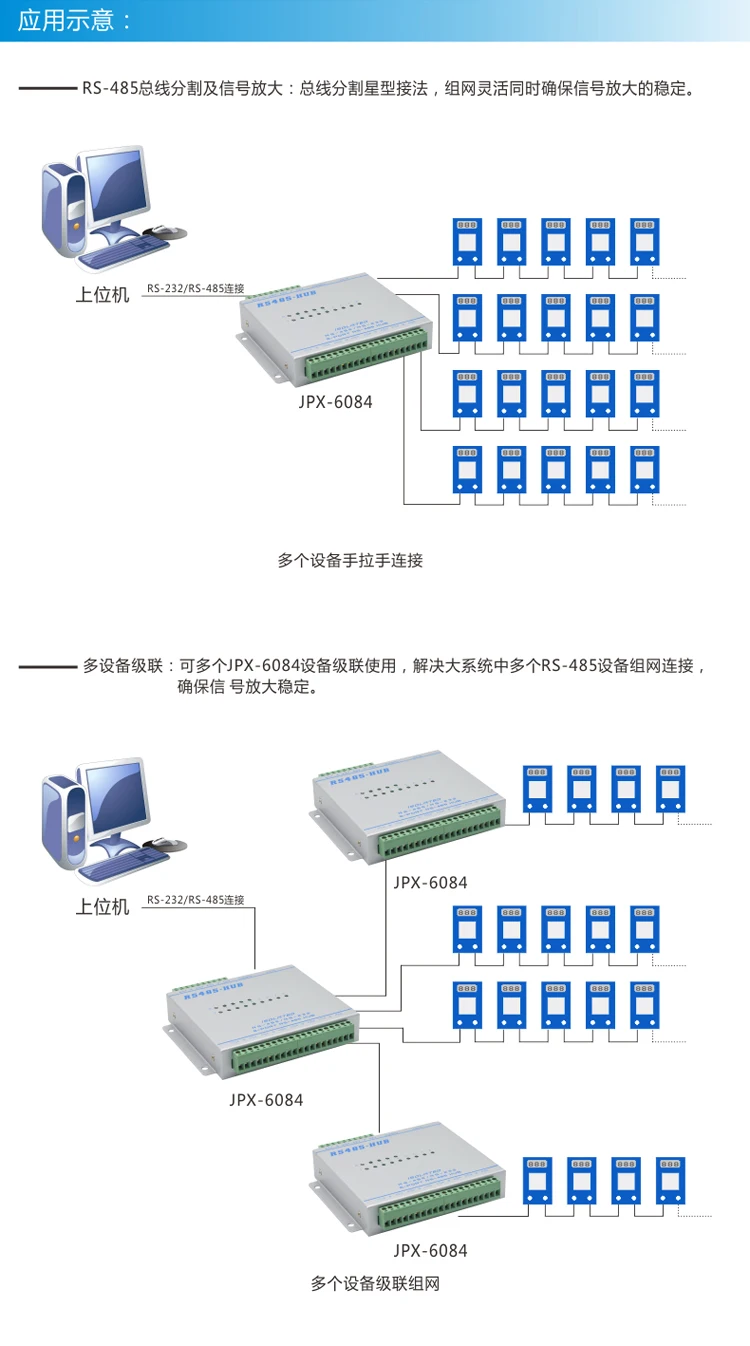

JPX-6084-это RS-485 концентратор (концентратор), предназначенный для промышленной автоматизации связи, предназначенный для решения RS-485 сети автобусной звезды и решения RS-485 требований к большой системе в сложных условиях электромагнитного поля. Скорость передачи до 115.2Kbps. Интерфейс RS-485 использует технологию фотоэлектрической изоляции, 600 Вт цепь защиты от перенапряжения молнии и напряжение изоляции 1000 в могут эффективно подавить молниеносную и антистатическую защиту.

Схема, используемая в RS-485 режиме работы, может автоматически воспринимать направление потока данных и автоматически переключать цепь управления, чтобы легко решить проблему RS-485 задержки преобразования трансивера. Интерфейс RS-485 имеет дальность передачи более 3000 метров и стабильную работу. Широко используется в системе автострады, системе мониторинга дорог и системе сбора энергии, это продукт преобразования интерфейса данных с отличной производительностью и хорошей ценой.

Особенности:

Встроенные Фотоэлектрические изоляторы и мощность защиты от перенапряжения 600 Вт могут обеспечить напряжение изоляции 2500 В, которое может эффективно подавить молнии и ESD, и может эффективно предотвратить удары молнии и общие наземные помехи

Встроенный процессор cpu автоматически определяет направление потока данных канала, автоматически определяет статус канала, автоматически переключает схему управления и легко решает проблему RS-485 задержки преобразования трансивера

* Использование внешнего источника питания, обеспечение широкого напряжения при использовании внешнего источника питания, безопасного и надежного, подходит для наружного использования, обеспечивая DC9-40V широкий вход напряжения
