UM25 UM25C Для APP USB 2,0 Тип-C ЖК-дисплей Вольтметр Амперметр Напряжение измеритель тока, для батареи с зарядкой от usb Тестер

Описание

Технические Поддержка

Если у вас есть какие-либо вопросы о нашей продукции, пожалуйста, свяжитесь с нами таким образом, сейчас мы поддерживаем Tencent QQ group, WeChat group и WhatsApp, вот контактная информация.

Группе QQ: 550112838

WeChat: 15868147353

WhatsAppТел.: + 8615868147353

Примечание:

Из Китая время Dec 15 st, 2018, UM25C начать поддержку IOS app (устройство должно быть более iPhone 6), поиск UM meter в APP store (если вы покупаете его после Dec 15 st в RD официальном магазине, поддержка IOS app, до 15st, он не может)

UM25 UM25C Для APP USB 2,0 Тип-C ЖК-дисплей Вольтметр Амперметр Напряжение измеритель тока, для батареи с зарядкой от usb Тестер

LD35Это новая интеллектуальная электронная нагрузка USB, если вы хотите узнать больше, пожалуйста, очистите здесь: Https://www.aliexpress.com/store/product/RD-LD25-Electronic-Load-resistor-USB-Interface-Discharge-battery-test-LED-display-fan-adjustable-current-voltage/923042_32882318330.html

HD35:-USBТриггерИнтеллектуальная электронная нагрузка, если вы хотите узнать больше, пожалуйста, очистите здесь:Https://www.aliexpress.com/item/RD-HD25-HD35-Trigger-QC2-0-QC3-0-Electronic-USB-Load-resistor-Discharge-battery-test-adjustable/32917594486.html

Полноцветный ЖК-дисплей USB 2,0

-Модель:UM25/UM25C

Технические параметры:

Модель изделия: UM25/UM25C Экран дисплея: цветной ЖК-дисплей 1,44 дюйма

Диапазон измерения напряжения: 4-24,000 в разрешение измерения напряжения: 0,001 в

Диапазон измерения тока: 0-5.0000A разрешение измерения тока: 0.0001A

Накопление емкости: 0-99999 мАч точность измерения напряжения: ± (0,5 ‰ + 2 цифры)

Диапазон сккумуляции энергии: 0-99999mWh точность измерения тока: ± (1‰ + 4 цифры)

Диапазон сопротивления нагрузки: 0,8 Ω-9999,9 Ω диапазон измерения времени: 0-99h59min59s

Диапазон температур:-10 ° ~ 100 °/0 ° ~ 200 ° погрешность измерения температуры: ±3°/±6°

Настройка яркости экрана: 0-5 уровней время автоматического выключения экрана: 0-9 мин

Диапазон графов напряжения: 0-24,00 в диапазон графов тока:-5.0000A

Частота обновления: 2 Гц режим распознавания быстрой зарядки: QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG

Размер изделия: 71,2 мм x 30,5 мм x 12,4 мм (UM25C)/71,2 мм x 30,5 мм x 11,3 мм (UM25)

Вес изделия: 23,74 г (UM25C)/19,26 г (UM25) (без упаковки); 54,56 г (UM25C)/50,08 г (UM25) (с упаковкой)

Скачивания файлов следующим образом:

1, Руководство пользователя, Инструкция по установке программного обеспечения для ПК и программное обеспечение для ПК и приложение для AndroidСсылку для загрузки: Http://www.mediafire.com/folder/q2b8h079hpywq/UM25

2, Приложение для Android и IOS:ПоискХм метрНа iphone APP store для загрузки

3. Приложение для Android:Поиск Хм метрНа Google playДля того, чтобы загрузить вниз

Примечание:

Недавно обновляется внешний вид продукции., некоторые слова изменены. Другие вещи одинаковые.Поэтому, пожалуйста, обратитесь кВПолученного товара.

1. UM25 не является версией связи, UM25C является версией conmmunication по Bluetooth-соединению.

2. программное обеспечение для ПК поддерживает окно ПК (Win 7 и выше) и телефон Android и IOS (Android 5,0 и выше, IOS 8 и выше, поддержка 14 видов языка, китайский, английский и Россия...)(Некоторые фирменные телефоны android system bElongs для пользовательской системы, наше приложение не совместимо, например xiao mi, Nokia и других брендов, поэтому, пожалуйста, загрузите и протестируйте перед покупкой,Осторожно покупайте).

3, руководство пользователя, Инструкция по установке программного обеспечения для ПК и программное обеспечение для ПК и ссылка для загрузки приложения для Android:Http://www.mediafire.com/folder/q2b8h079hpywq/UM25,

Для приложения IOS, найдите счетчик UM на iphone app store для загрузки

4:Поддержка USB 2,0 huawei quick charge. Есть порт type-c in и type-c output, он может измерять кабель type-c, Поддерживает заряд type-c, но не tuype-c зарядное устройство определяет сопротивление, не триггер.

5, для Android и IOS приложения:

А: Приложение поддерживает только android 5,0 и выше(Устройство должно превышать iPhone 6), И IOS 8 и выше.

B: Позволяет приложение делать в фоновом режиме, не быть очищенным.

C:Разрешить самозапуск приложения.

D:Позволяет приложение оставаться после блокировки экрана, не быть очищенным.

E:Для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте собственный драйвер адаптера и используйте драйвер bluetooth системы windows, В противном случае модуль не может обеспечить связь между портами серии SSP. Если вы установили драйвер адаптера, вы можете удалить его и отсоединить адаптер, затем снова подключить, система установит его автоматически.

6. Описание видео:

A:Https://www.youtube.com/watch?v=rNDMIFiWq64

B: измерение сопротивления кабеля Видео: https://www.youtube.com/watch?v=-kNJVNPbGvc&t=30s

Тестовое видео клиента: https://www.youtube.com/watch?v=zwrBlG3DWZk

Приложение для Android и IOS испытаний:Https://www.youtube.com/watch?v=K_IpRdneCwY&feature=youtu.be

Серия UM USB цветной Тестер экрана Таблица различий:

UM24 (C)	UM25 (C)	UM34 (C)
USB порт	USB2.0		USB3.0
Дополнительный порт	Микро USB	Микро USB TYPE-C в TYPE-C вне	Микро USB TYPE-C в
Напряжение диапазон измерений	4,5-24,00 V	4-24,000 V	4-24,00 V
Напряжение Дискретность	0,01 V	0,001 V	0,01 V
Напряжение точность измерений	± (0.2% + 1 цифра)	± (0,5 ‰ + 2 цифры)	± (0.2% + 1 цифра)
Диапазон измерения тока	0-3.000A	0-5.0000A	0-4.000A
В настоящее время Дискретность	0.001A	0.0001A	0.001A
Точность измерения тока	± (0.8% + 3 цифры	± (1‰ + 4 цифры)	± (0.8% + 3 цифры)
Ёмкость накопление диапазон	0-99999 мА-ч
Накопление энергии диапазон	0-99999mWh
Нагрузки диапазону сопротивления	1,5 Ω-9999,9 Ω	0,8 Ω-9999,9 Ω
Температура диапазон	-10 ° ~ 100 °/0 ° ~ 200 °
Температура погрешность измерений	± 3 °/± 6 °
Экран настройки яркости	Уровнях, возраст 0-5 лет
Задержка выключения экрана	0-9minutes
Поддерживается Быстрая зарядка протокол	QC2.0.QC3.0. FCP. AFC. PE2.0	QC2.0.QC3.0. FCP. AFC. PE2.0 Huawei SCP Huawei40W quick charge OPPO VOOC SuperVOOC, мгновенная зарядка OnePlue тире с функцией быстрой зарядки	QC2.0.QC3.0. FCP. AFC. PE2.0 OPPO VOOC, мгновенная зарядка OnePlue тире с функцией быстрой зарядки
Идентифицируемые протокола быстрой зарядки	QC2.0.QC3.0	QC2.0/QC3.0 Apple2.4A/2.1A/1A/0.5A Android, монокальция фосфат SAMSUNG
Специальная функция	Нет	Одна кнопка для закрытия экрана, напряжение тока 2в1 графика. Бесплатно установить их цвет, Bluetooth переключатель, Предыдущая страница
Интерфейс разницу	Без предварительного согласия страница	UM25 может проверить предыдущую страницу и имеет значок с направлением вращения, подсказкой о помощи и выключенным экраном в верхней части интерфейса
Аппаратные средства разницу	Без Bluetooth переключатель	Bluetooth переключатель
При нажатии любой кнопки при включении модуля будет отображаться несколько вариантов	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Нулевое значение тока	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы 4. Нулевое значение тока
Приложение	Поддержка IOS8.0 или выше (устройство должно быть более iPhone 6) /Android5.0 или выше (UM24C не поддерживает приложение IOS)
Программное обеспечение для ПК	Поддержка WIN7 или выше		Нет

Тестирование приложений и другие функции:

Функция интерфейс:


1	2	3

4	5	6

1: основной интерфейс измерения

2: интерфейс распознавания быстрой зарядки

3: Интерфейс записи зарядки

4: Соединительный кабель для передачи данных интерфейс измерения сопротивления

5: измерительный графический интерфейс

6: интерфейс настройки параметров Ststem

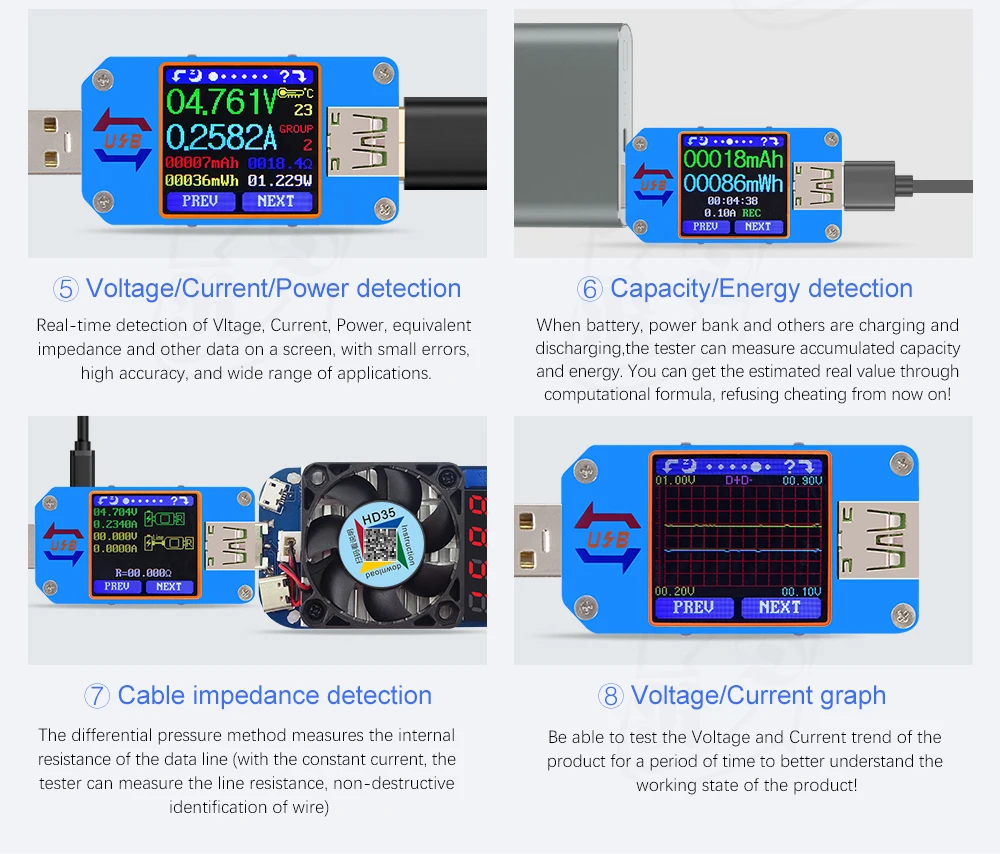

Ядро Функция:

Планшетный ПК Bluetooth Связь

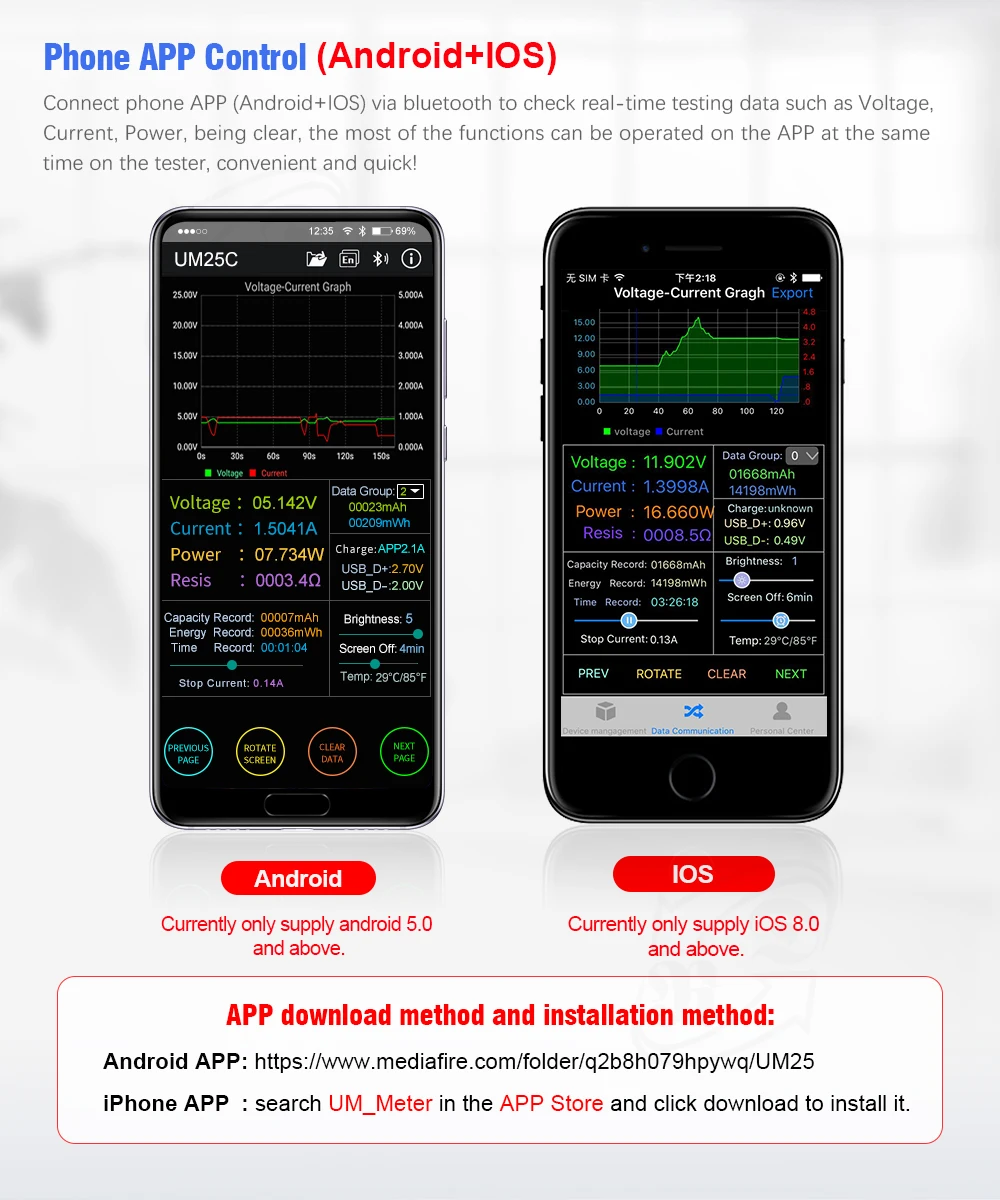

Android с помощью приложения на телефоне Управление

Быстрое распознавание заряда

Запись данных и хранить

Ёмкость/обнаружения энергии

Метод измерения дифференциального напряжения сопротивление кабеля подключения данных

Обнаружение напряжения/тока/мощности

Функция обнаружения подключения нагрузки (автоматическое выключение экрана, включение нагрузки, автоматическое освещение экрана)

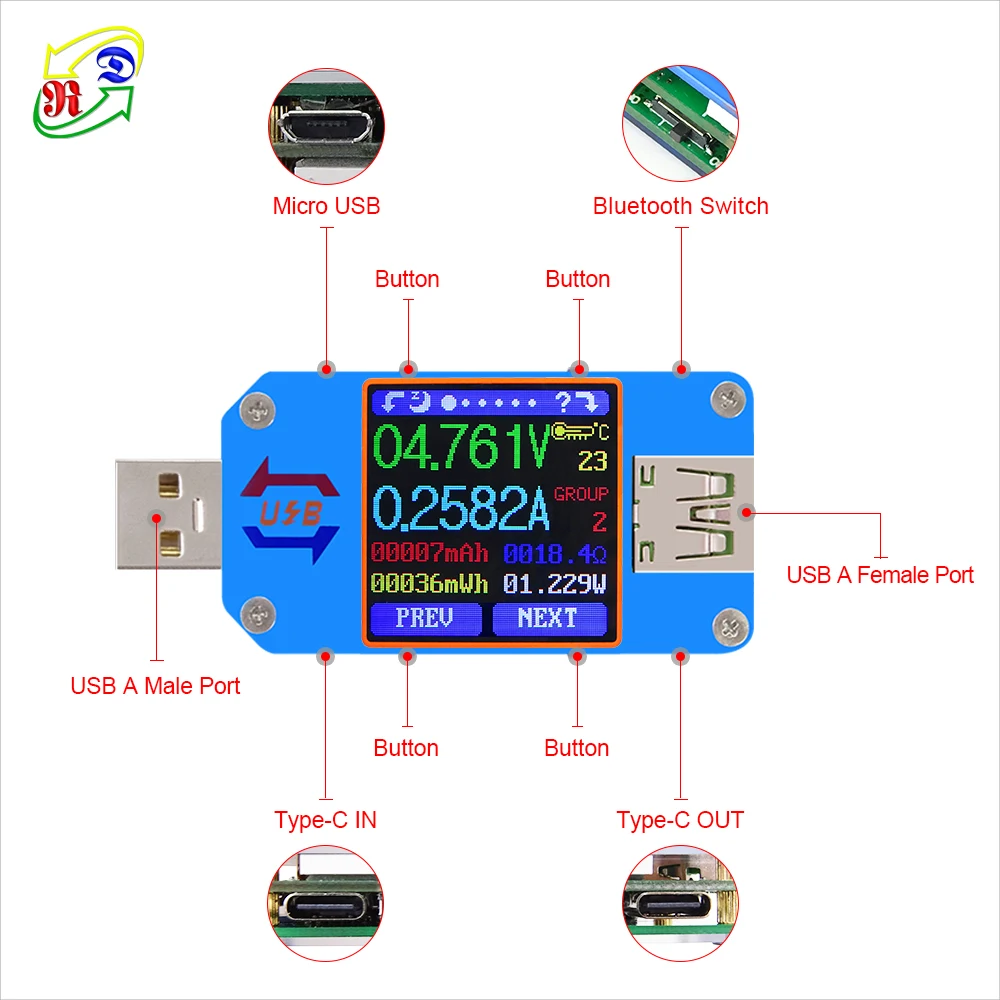

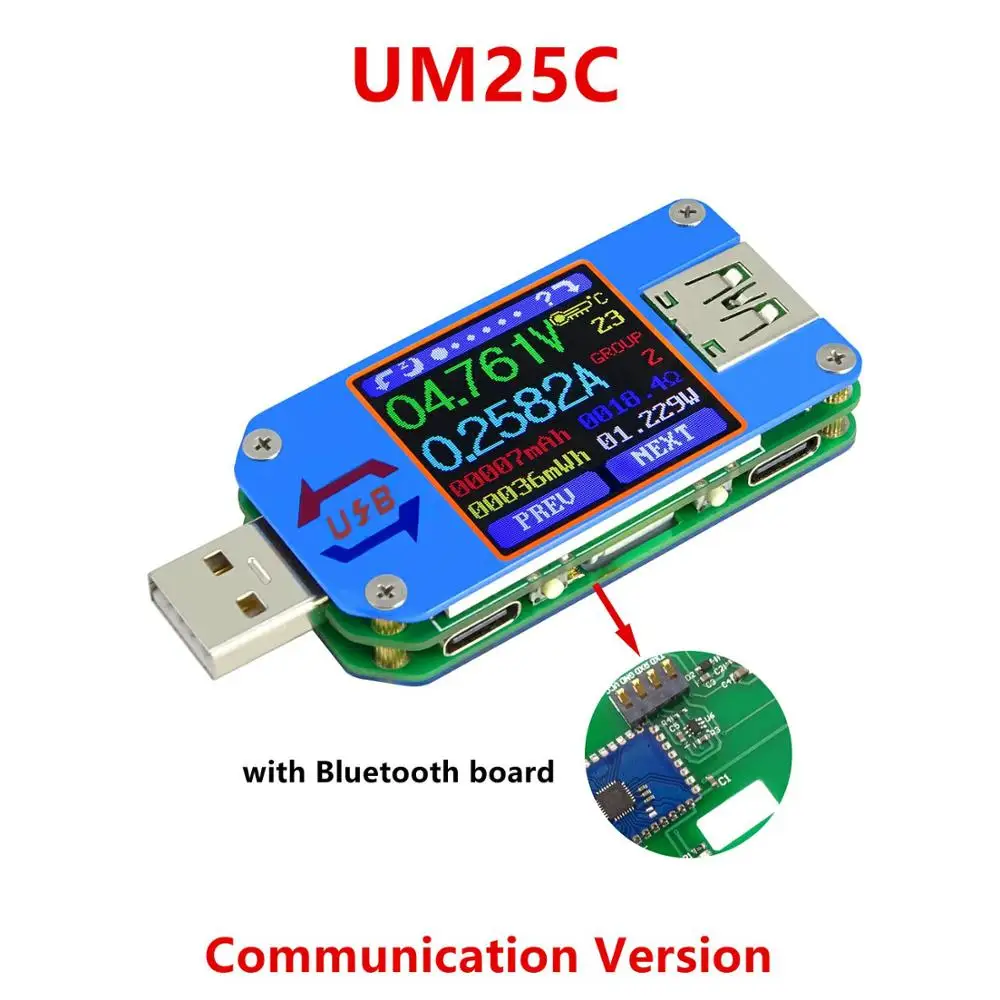

Внешний вид устройства

A: порт Micro USB

B: многофункциональные кнопки (4)

C: Bluetooth переключатель

D: USB A женский порт

E: порт USB A Male

F: Тип-C Вход Порты и разъёмы (только в том случае, VBUS. GND. CC1.CC2 четыре провода)

G: цветной экран 1,44 дюйма

H: выходной порт типа C (только VBUS. GND. CC1.CC2 четыре провода)

I: индикатор Bluetooth: при подключении к серверному компьютеру, индикатор Bluetooth меняется от мигания до стабильного состояния. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

Интерфейс подскажите приглашаются

Senting функции

1: UM25 UM25C Для APP USB 2,0 Тип-C ЖК-дисплей Вольтметр Амперметр Напряжение измеритель тока, для батареи с зарядкой от usb Тестер Нажмите и удерживайте клавишу, чтобы повернуть экран влево

Нажмите клавишу, чтобы закрыть осыпь

Пресс ключ, чтобы открыть помочь интерфейс

Нажмите и удерживайте клавишу, чтобы повернуть экран вправо

Нажмите PREV на предыдущую страницу

Нажмите Next to next page

Инструкции по эксплуатации

Когда устройство сначала работает на экране приветствия, затем в ближайшее время отображается главный экран интерфейса.

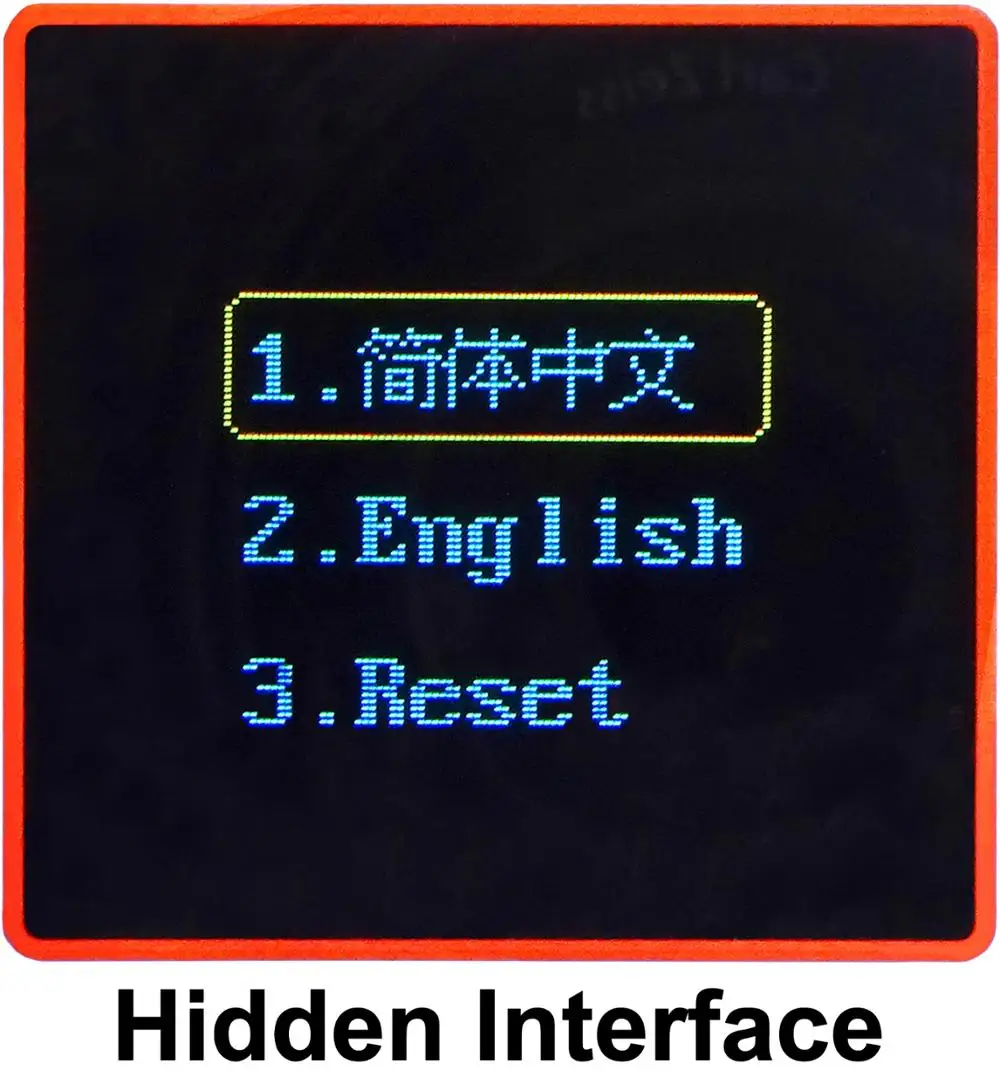

Скрытый интерфейс: при нажатии любой кнопки при включении модуля будет отображаться три варианта. Вариант 1 выбирает китайский интерфейс и вариант 2 Выбирает английский интерфейс.

Третий вариант-сброс (после сброса данные настройки системы были восстановлены до заводских настроек, все сохраненные данные не были сброшены). Отпустите кнопку при желаемом выборе. Нажатие и удержание кнопки после перехода к третьей опции выпустит скрытый интерфейс.

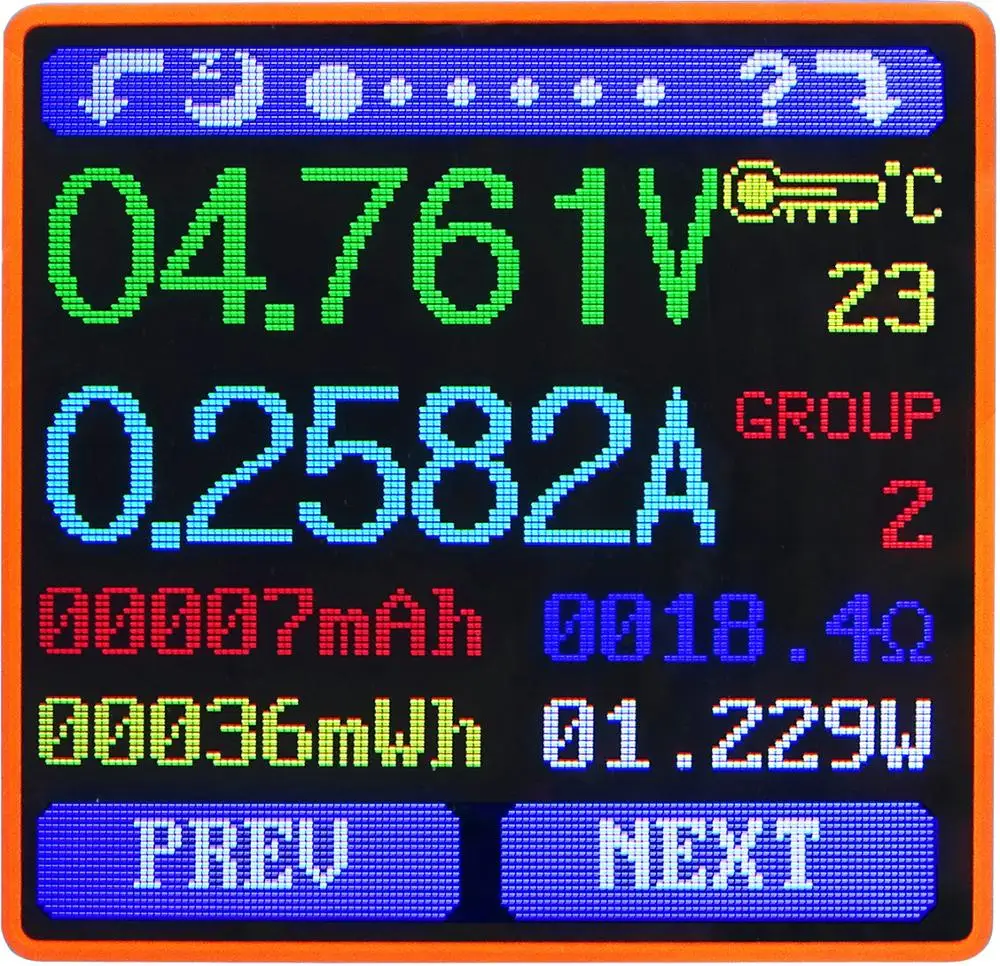

Интерфейс 1: основной интерфейс измерения. (Как показано ниже)

7: пройденное расстояние в Напряжение измерения

8: измерения силы тока

9: накопленные Ёмкость

10: накопленной энергии

11: Температура измерения

12: номер используемой группы данных

13: эквивалентное сопротивление нагрузки

14: Мощность измерения

Пресс глюкозы в крови тест? Кнопку, чтобы войти в интерфейс, как показано на рисунке выше:

Нажмите и удерживайте кнопку «next» для переключения группы данных. Usb-тестер может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

С помощью групп данных 1-9 выбранный ток mAh и mWh будут сохранены после отключения питания. Они продолжат накапливаться при следующем включении тестера. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при отключении питания. В тех случаях, когда устройство находится рядом с питанием на эти значения будут вызваны и начнет мигать. При превышении 1 мА · ч, предыдущая информация будет очищена и накопление будет перезагружено.

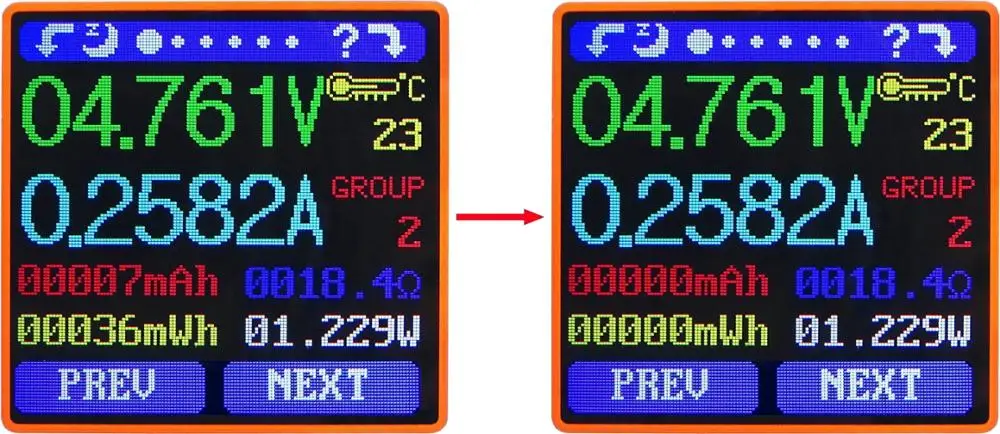

При выборе группы данных нажмите и удерживайте кнопку PREVДля очистки мАч и mWh. (Как показано на фото)

Пресс 'NEXT', чтобы переключиться на быстрое распознавание заряда Интерфейс.

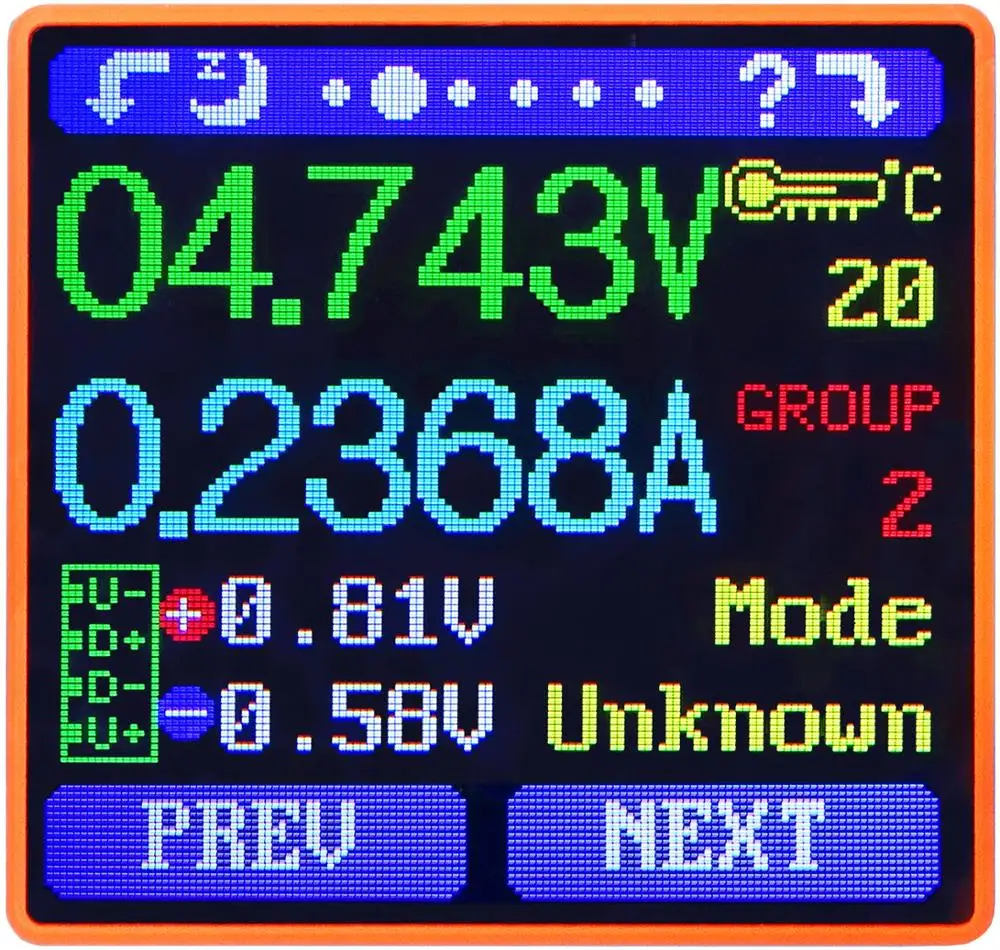

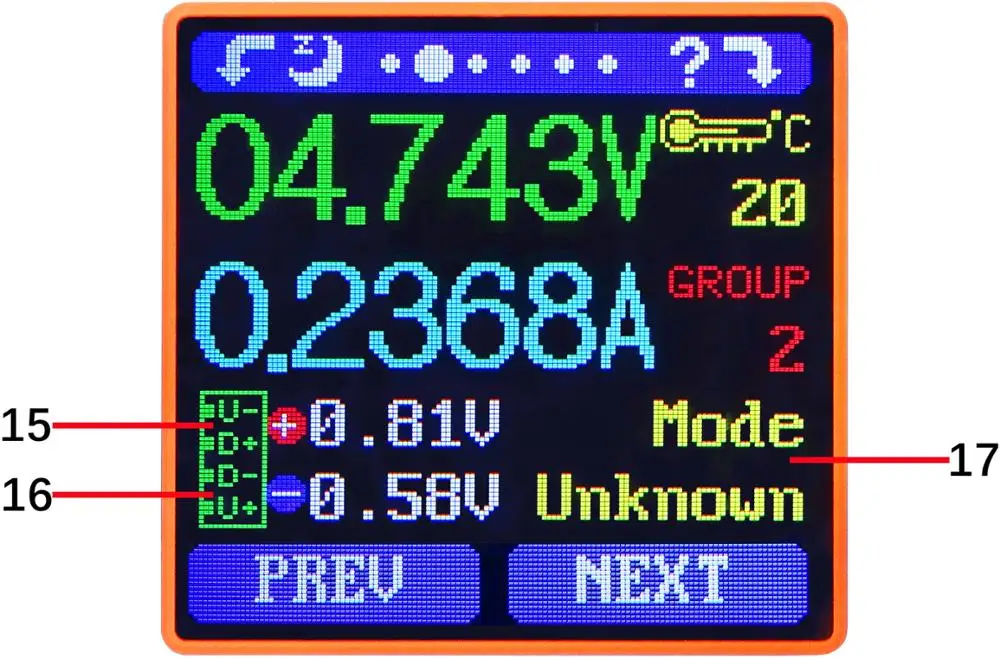

Интерфейс 2: интерфейс распознавания быстрой зарядки

15: D +: (DP) уровень положительного сигнала.

16: D: (в см), данных отрицательный уровня сигнала.

17: режим отображения

D + и D-данные только для справки, не очень точность.

Изделие автоматически определит устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG. (Примечание: Этот quick charge соглашения распознавания модель приводится только для справки, потому что сотовый телефон быстро обновляться, он не может быть абсолютно точное определение)

Пресс 'NEXT', чтобы перейти к зарядки Запись Интерфейс.

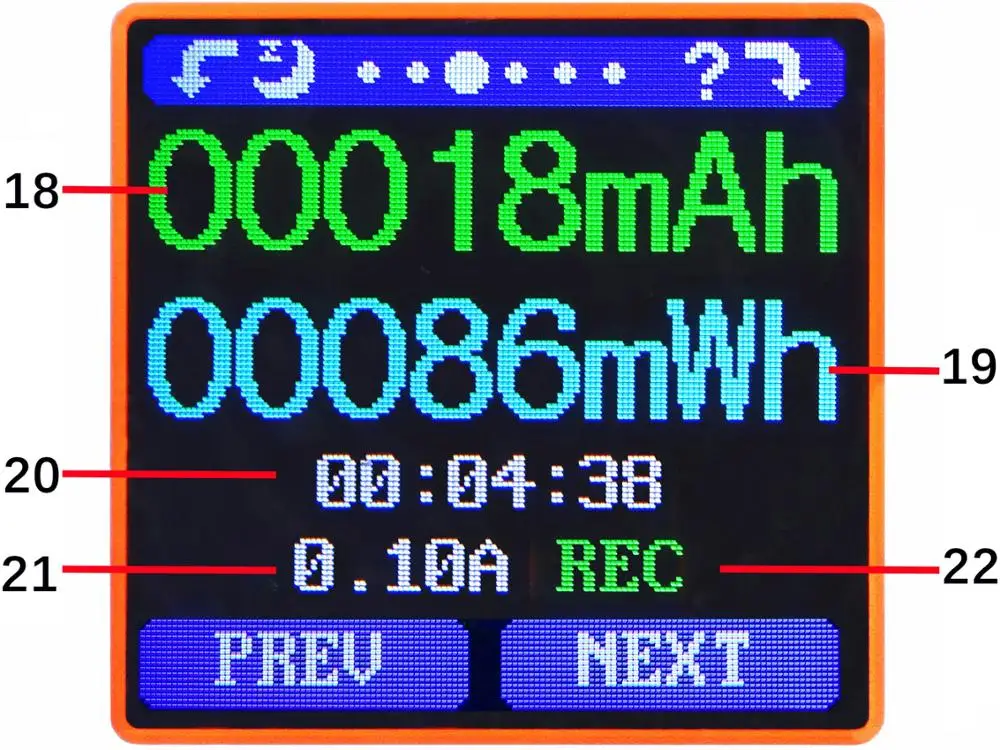

Интерфейс 3: Интерфейс записи зарядки

18: накопленные Ёмкость

19: накопленной энергии

20: Отображение времени: общее накопленное время записи

21: Ёмкость для экономии энергии/статистика ток срабатывания

22: REC: Запись индикатор состояния. «REC», отображаемый красным цветом, означает, что запись остановлена. «REC», отображаемый зеленым цветом, означает, что запись Идет.

После включения питания, когда ток течёт больше, чем низкое значение тока триггера. Система автоматически начинает записывать накопленные мощности, энергии и времени. В 'REC' индикатор будет меняться от красного к зеленому цвету.

Для того, чтобы установить низкое текущее значение триггера, нажмите и удерживайте в течение нескольких секунд кнопку «Вперед», чтобы подчеркнуть значение, затем нажмите на "'PREV'" кнопка для регулировки значения по мере необходимости. Значение можно установить в любом месте между 0.01A-и 0.30A. (10mA для 300mA).

Пресс «Next» кнопку, чтобы переключиться на соединительный кабель передачи данных измерения сопротивление Интерфейс.

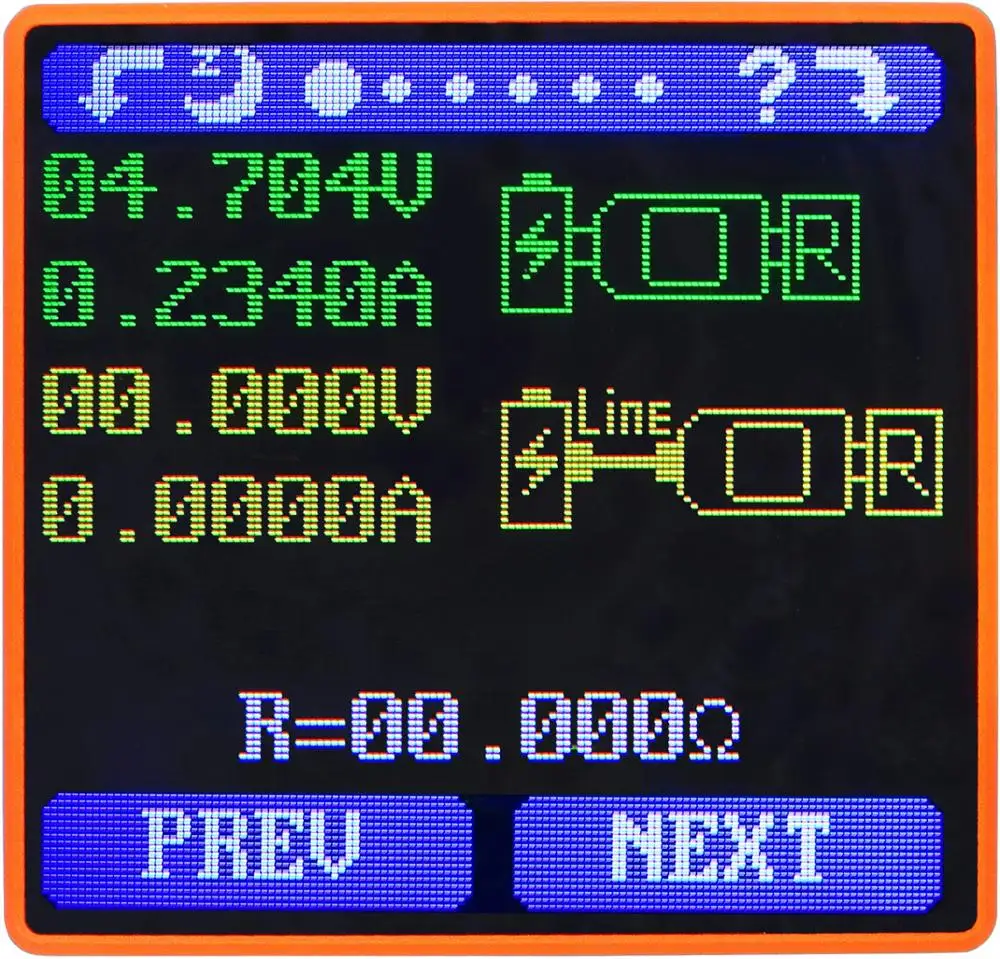

Интерфейс 4: кабель для подключения данных интерфейс измерения сопротивления.

Прибор для проверки может использовать перепада напряжения метод для того чтобы измерить сопротивление соединительный кабель передачи данных

23: usb-тестер непосредственно подключенный к источнику питания с Напряжение и значения тока отображается

24: usb-тестер подключается через соединительный кабель передачи данных с Напряжение и значения тока на дисплее.

25: R: сопротивление кабеля для передачи данных

Измерения:

Сначала Подключите usb-тестер непосредственно к источнику питания и отрегулируйте соответствующий ток нагрузки (рекомендуемое значение 1А). Пресс и удерживайте кнопку 'NEXT', чтобы начать запись данных. Подсказка индикатора перестанет мигать.

Во-вторых, отключите usb-тестер и затем подключите его к источнику питания через Micro USB/Тип-C USB соединительный кабель передачи данных и регулировать ток нагрузки до одного и того же значения как в первый шаг. Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора останавливает мигание, и тест сопротивления кабеля подключения данных завершён и отображается значение.

Примечание: Если во второй шаг экран чернеет, это означает, что разница напряжения слишком высока и измерительный прибор перейдет в 4 V пониженного энергопотребления. Ток нагрузки должен быть снижен. Затем снова Начните измерение с первого шага. После завершения тестирования сопротивления кабеля подключения данных тестовый er должен быть выключен, а затем снова включен, чтобы продолжить измерение.

Пресс кнопку 'NEXT', чтобы переключиться на измерения Графический Интерфейс.

Интерфейс 5: измерение Графический Интерфейс

Этот интерфейс отображает напряжение измерение со временем в 4-24 V Диапазон и будет автоматически регулировать отображаемый диапазон в режиме реального времени в связи с перепады напряжения. И текущее измерение с течением времени в диапазоне 0-5.000A и будет автоматически регулировать Диапазон отображения в режиме реального времени для учета колебаний тока.

Пресс и удерживайте кнопку «NEXT», чтобы переключиться на D + D-графический, как на изображении

Этот интерфейс отображает D +/D-прибор для измерения напряжения с течением времени 0-3,3 V диапазон и будет автоматически регулировать отображаемый диапазон в режиме реального времени в связи с D +/D-перепады напряжения.

Пресс кнопку 'NEXT', чтобы переключиться на система интерфейс настройки параметров.

Интерфейс 6: Системы настройка параметров Интерфейс

26: автоматического отключения экрана

27: Экран яркости

28: Температура дисплей C/F

29: Тема цвет фона

30: Тема основной цвет

Пресс и удерживайте кнопку «Next» кнопку, чтобы войти в состоянии настройки, Пресс «NEXT» кнопку, чтобы шаг через опции автоматического отключения экрана, уровень яркости, модулей температуры, тематический фон цвет и тема основной цвет. Остановитесь на значение, которое вы хотите изменить, а затем нажмите кнопку "Предыдущая" кнопку, чтобы изменить режим настройки.

Для автоматического отключения экрана настройки нажмите "'PREV'" неоднократно шаг, несмотря на то, что 10 вариантов от 0 до 9 минут. По умолчанию в течение 1 минуты.

Для настройки яркости экрана, нажмите "'PREV'" неоднократно шаг, несмотря на то, что в 6 вариантах от 0 до 5 где 0-самый низкий уровень яркости и 5 является самым высоким. Яркости по умолчанию является 4.

Для модулей температуры, нажав кнопку 'Next' переключает настройки между C и F. Настройка Температуры по умолчанию-C.

Для тематической фотосъемки цвет, нажмите "'PREV'" неоднократно шаг, несмотря на то, что в 7 вариантах от 0 до 6, где цвет обуви зависит от красный, зеленый, синий, желтый, светло-голубой цвет, розовый, белый и черный. Цвет по умолчанию-2 шт., синий.

Для тематического основной цвет, нажмите "'PREV'" неоднократно шаг, несмотря на то, что в 7 вариантах от 0 до 6, где цвет обуви зависит от красный, зеленый, синий, желтый, светло-голубой цвет, розовый, белый и черный. Цвет по умолчанию-6, белого цвета.

На каких-либо настроек, нажмите и удерживайте в течение нескольких секунд 'Next' кнопку, чтобы выйти из меню настроек.

ПК Управление программное обеспечение Установка инструкция

-Режим: UM25C

Обратите внимание: Этот продукт только поддерживает Windows 7 и более поздних версий.

1 Распакуйте установка посылка

2 Нажмите настройки, чтобы установить

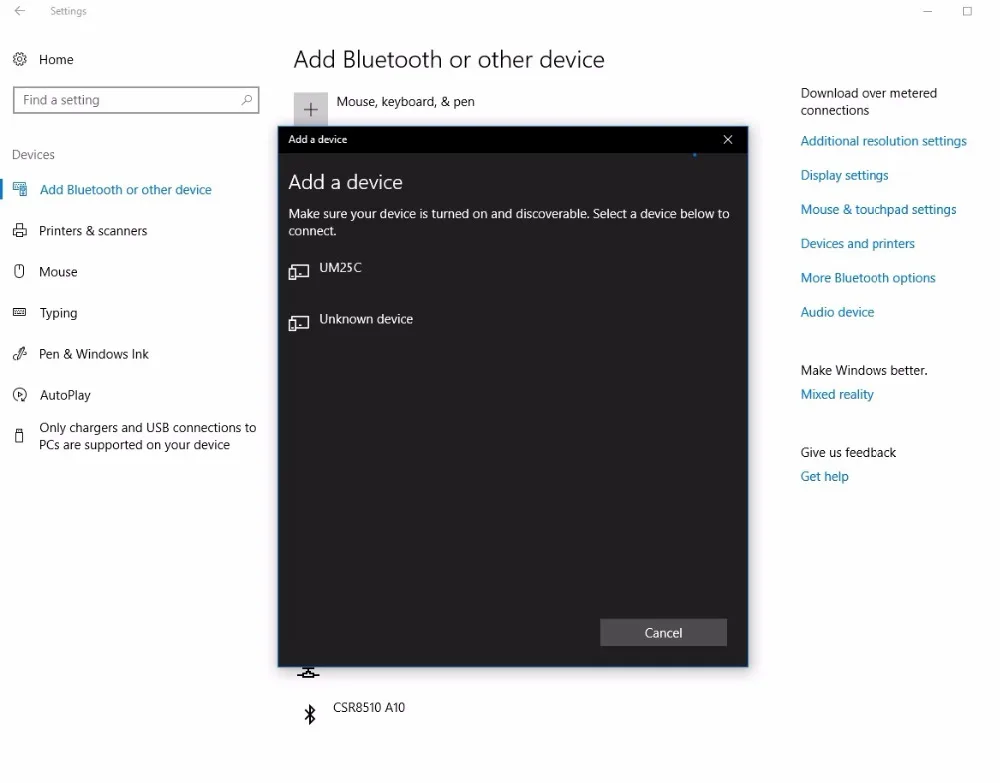

3 Подключение по Bluetooth

3,1 Открыть bluetooth переключатель на UM25C.

3,2 Применение вычислительная палка (compute к активируйте поиск bluetooth-устройств.

3,3 вид режим bluetooth

Выберите подключенного устройства с поддержкой bluetooth, просматривать bluetooth серии Порт COM какой ПК использует. Направляющей COM (UM25C' Порты и разъёмы ') bluetooth-соединение Порты и разъёмы. (Примечание: На win7 системы, выберите bluetooth-устройство, кликните правой кнопкой мыши, чтобы открыть свойства, покажите следующую, вид COM Порты и разъёмы настройки bluetooth, выберите направляющей серии Порты и разъёмы для подключения. На win10 системы, выберите bluetooth-устройство, вам необходимо кликнуть по кнопке «больше опции bluetooth», просмотрите com-порт настройки bluetooth, выберите направляющей серии порт подключения.)

3,4 подключения bluetooth:

3,5 в тех случаях, когда индикатор Bluetooth изменяется от моргания статического, Вам необходимо кликнуть по кнопке «соединение»

4. Функция введение

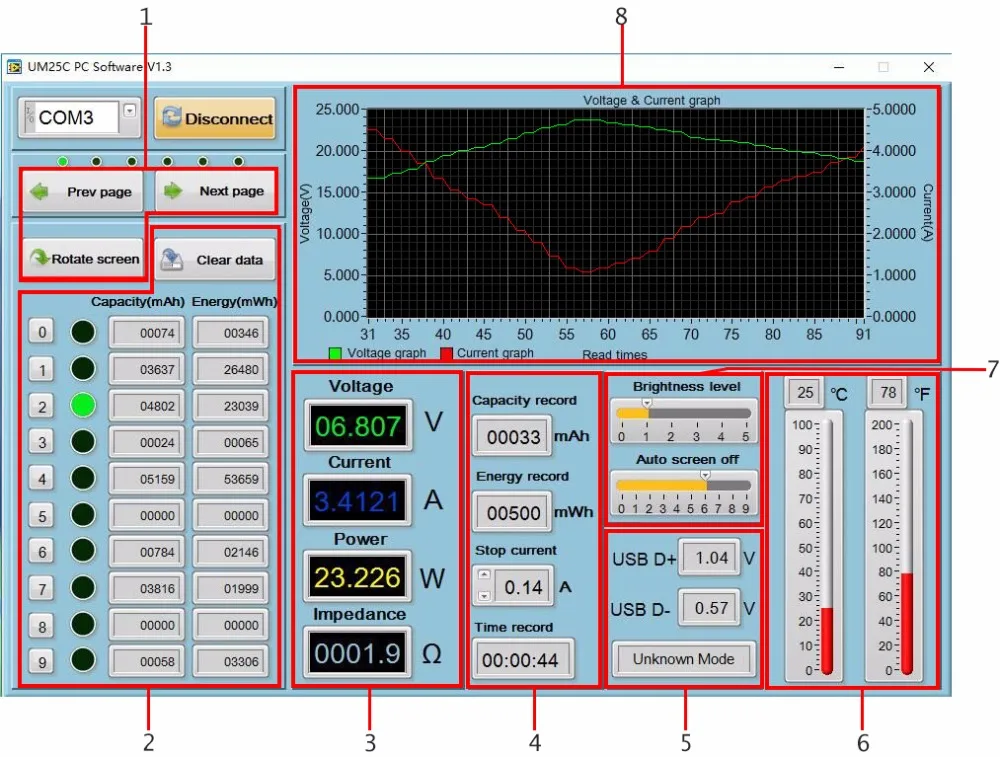

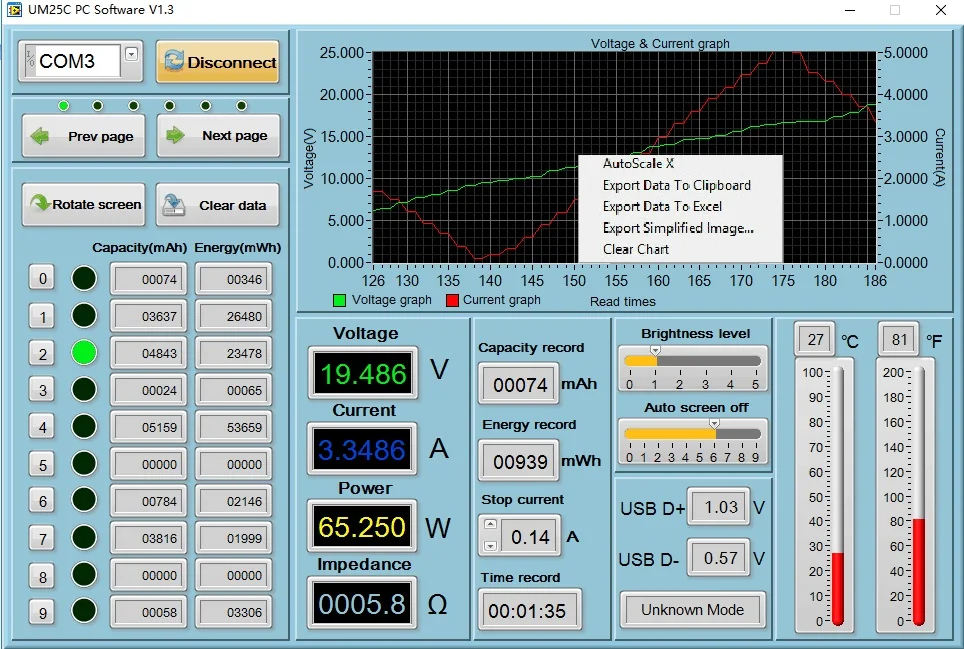

4,1 программный интерфейс обзор:

1: Основные функции: предыдущей странице следующих страницах, поворот экрана,

2: соответствующие данные группы: группы данных переключатель (нажмите на соответствующий номер, чтобы переключить непосредственно в этой группы данных), данных Группы данных четкие

3: соответствующий Главный интерфейс дисплея 1: Основное измерение интерфейс

4: соответствующий Главный интерфейс дисплея 3: запись данных интерфейса

5: соответствующий Главный интерфейс дисплея 2: быстрое распознавание заряда интерфейс

6: соответствующий Главный интерфейс дисплея 6: настройка температуры переключатель, двухформатный температурный дисплей

7: пройденное расстояние в соответствующий Главный интерфейс дисплея 6 выключение экрана через заданный промежуток времени яркость, автоматического отключения экрана.

8: соответствующий главный дисплей Интерфейс 5: Напряжение перегрузок по току Графический Интерфейс.

4,2 графический и экспорт данных:

Наведите указатель мыши на Напряжение/измерения времени графике, а затем кликните правой кнопкой мыши и выберите следующие параметры:

4.2.1: автоматически регулировать X оси:

4.2.2: экспорт данных в буфер обмена:

Формат: исходная точка номер по оси X, Напряжение стоимости на указанную контрольной точки.

Время чтения-Напряжение график Напряжение (V)-Напряжение график чтения раз перегрузок по току график ток (A) перегрузок по току график
0 23,998 0 0,0002
1 23,998 1 0,0002
2 23,998 2 0,0001
3 23,998 3 0,0001
4 23,998 4 0,0002
5 23,998 5 0,0002
6 23,998 6 0,0021
7 23,998 7 0,0021
8 23,998 8 0,0018
9 24,084 9 0,0018

...

4.2.3: экспорт в Excel:

Экспорт в Excel. В том случае, если вы хотите экспортировать все данные, помните, что вам необходимо кликнуть по кнопке автоматический весы X. В противном случае только в настоящее время записи группы данных идет на экспорт. Пожалуйста, обратите внимание, что Экспортируемые данные только для microsoft Office Excel.

4.2.4: экспорт упрощенный изображений:

4.2.5: прозрачный таблицей:

Примечание:

1. для рабочего стола, когда вы используете bluetooth-адаптер для подключения bluetooth, пожалуйста, не используйте драйвер адаптера, и используйте систему windows system bluetooth, В противном случае модуль не может сделать сообщение порта серии SSP. Если у Вас возникли какие установлен адаптера переменного тока драйвера, вы можете удалить его и отсоедините адаптера переменного тока, а затем вставьте в снова, система будет установить его автоматически.

2. После отключения питания, при включении питания, вам нужно выбрать COM портом снова. В тех случаях, когда bluetooth индикатор горит, вы можете подключить ПК с сенсорным экраном для проектора

3, пожалуйста, используйте windows официальная версия, простая версия могут быть потеряны [при доставке] какую-то часть.

4, при общении, не нажимайте кнопку на тестер, иначе возможны небольшие отличия передачи данных
