UM34 UM34C Для APP USB 3,0 Тип-C DC Вольтметр Амперметр Напряжение измеритель тока, для батареи зарядки измерения Кабельный тестер сопротивления

Описание

Технические Поддержка

Примечание:

Из Китая время Dec 15 st, 2018, UM34C начать поддержку IOS app (Устройство должно превышать iPhone 6)

, Поиск UM meter в APP store (если вы покупаете его после Dec 15 ST в официальном магазине RD, Поддержка приложения IOS, до 15 ST, он не может)

LD35Это новая интеллектуальная электронная нагрузка USB, если вы хотите узнать больше, пожалуйста, очистите здесь: Https://www.aliexpress.com/store/product/RD-LD25-Electronic-Load-resistor-USB-Interface-Discharge-battery-test-LED-display-fan-adjustable-current-voltage/923042_32882318330.html

HD35:-USBТриггерИнтеллектуальная электронная нагрузка, если вы хотите узнать больше, пожалуйста, очистите здесь:Https://www.aliexpress.com/item/RD-HD25-HD35-Trigger-QC2-0-QC3-0-Electronic-USB-Load-resistor-Discharge-battery-test-adjustable/32917594486.html

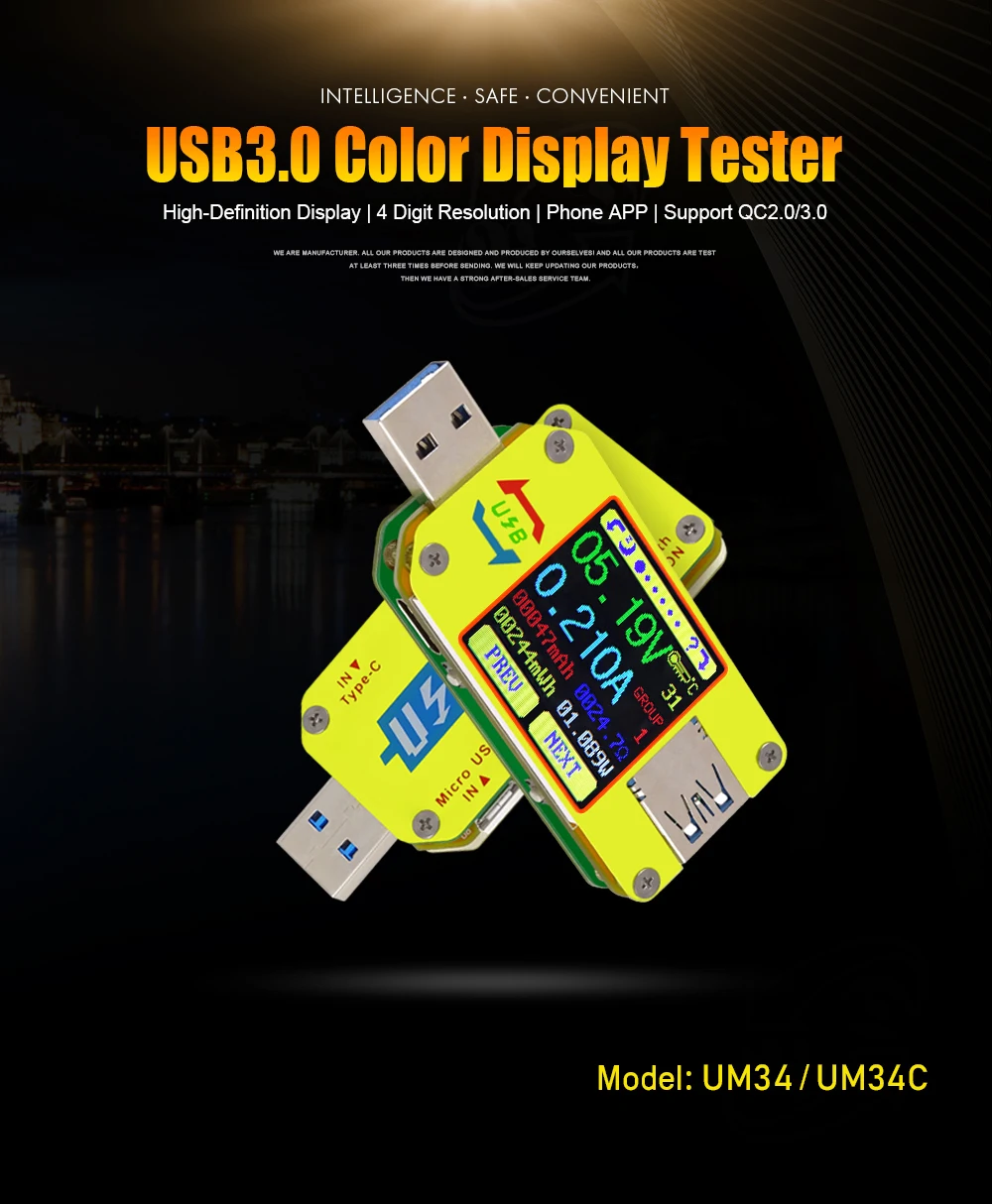

Полноцветный ЖК-дисплей USB 2,0

-Модель:UM34/UM34C

Технические параметры:

Модель продукта: UM34/UM34C Дисплей экран: 1,44 дюйма цвет ЖК-дисплей Дисплей

Напряжение Диапазон измерения: от 4-24,000 V Напряжение Дискретность: 0,01 V

Диапазон измерения тока: 0-5.0000A разрешение измерения тока: 0.001A

Накопление емкости: 0-99999 мАч точность измерения напряжения: ± (0.2% + 1 цифра)

Диапазон сккумуляции энергии: 0-999,99wh точность измерения тока: ± (0.8% + 3 цифры)

Диапазон сопротивления нагрузки: 0,8 Ω-9999,9 Ω диапазон измерения времени: 0-99h59min59s

Диапазон температур:-10 ° ~ 100 °/0 ° ~ 200 ° погрешность измерения температуры: ±3°/±6°

Настройка яркости экрана: 0-5 уровней время автоматического выключения экрана: 0-9 мин

Напряжение Графический диапазон: 0-24,00 в ток Графический диапазон:-4.000A

Частота обновления: 2 Гц режим распознавания быстрой зарядки: QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG

Размер изделия: 71,2 мм x 30,5 мм x 12,4 мм (UM34C)/71,2 мм x 30,5 мм x 11,3 мм (UM34)

Скачивания файлов следующим образом:

1, руководство пользователя и ссылка для загрузки приложения Android:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34

2, Приложение для Android и IOS:ПоискХм метрНа iphone APP store для загрузки

3. Приложение для Android:Поиск Хм метрНа Google playДля того, чтобы загрузить вниз

Обратите внимание:

1,Порт UM34C type-c только для измерения кабеля type-c, не поддерживает все Typ-c быстрое зарядное устройство и PD зарядное устройство; и не имеет триггера для type-c. (Потому что есть только один порт type-c, а не type-c; для UM25C он может поддерживать быструю зарядку type-c, но не триггер.)

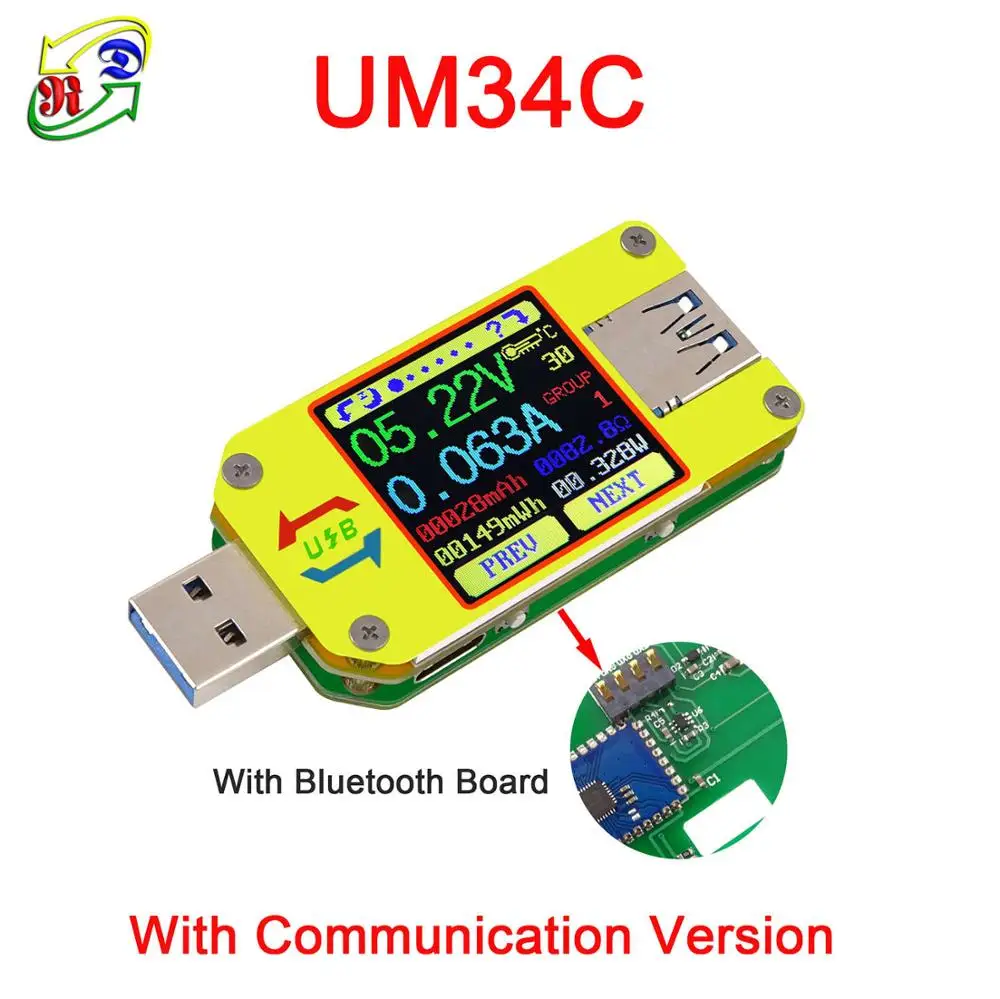

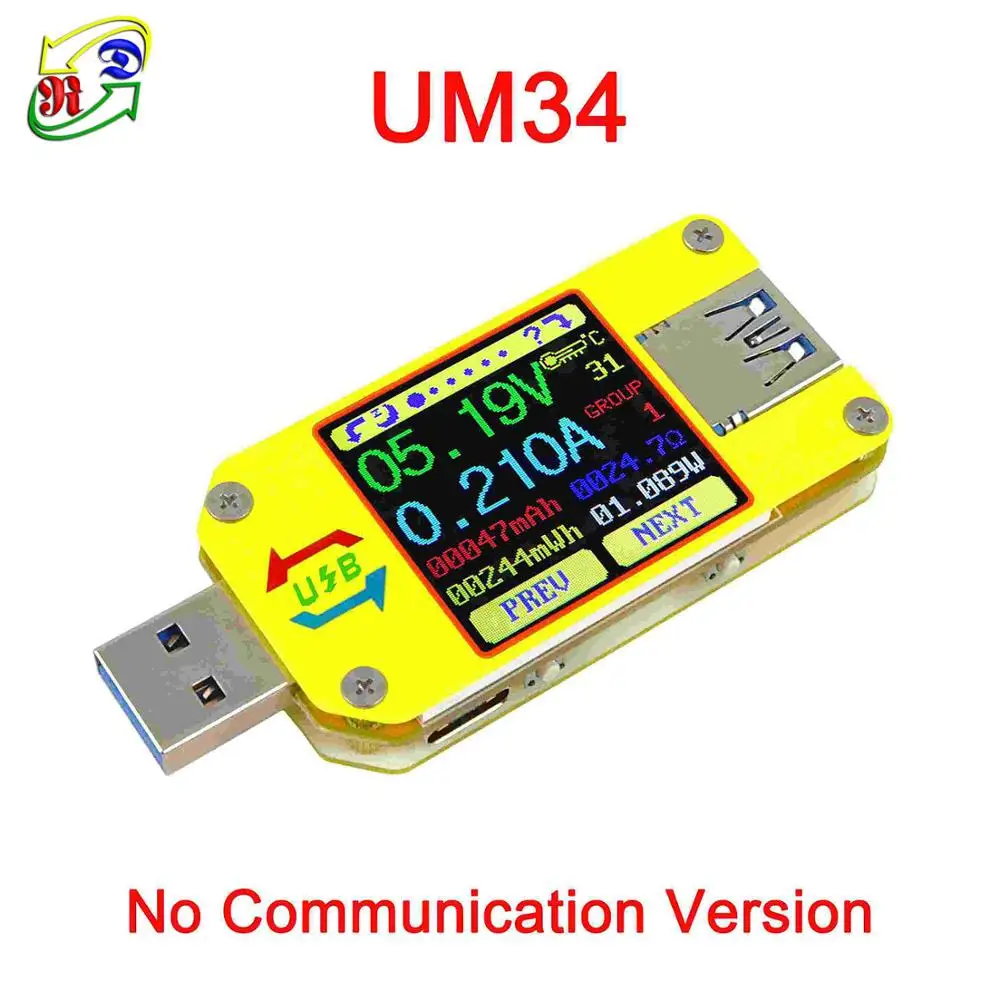

2. UM34 не версия связи, не поддерживает любое conmunication для ПК и телефон в любом случае. UM34C-это версия с поддержкой Bluetooth.И у UM34C нет программного обеспечения для ПК, есть только приложение для android.(Некоторые фирменные телефоны android system bElongs для пользовательской системы, наше приложение не совместимо, например xiao mi, Nokia и других брендов, поэтому, пожалуйста, загрузите и протестируйте перед покупкой,Осторожно покупайте).

3.Приложение для телефона (Android 5,0 и выше, IOS 8 и выше). Поддержка 18 видов языков, китайский, английский и Россия ....)

4.Есть какие-то проблему несовместимости между некоторыми android телефон и наш bluetooth доска, для того, чтобы оформить покупку, внимательно, как, например, samsung NOTE8/S8

5, для Android и IOS приложения:

А: Приложение поддерживает только android 5,0 и выше, а также IOS 8 и выше.

B: Позволяет приложение делать в фоновом режиме, не быть очищенным.

C:Разрешить самозапуск приложения.

D:Позволяет приложение оставаться после блокировки экрана, не быть очищенным.

E,Тип порт type-c-это только для того, чтобы измерить Тип-c кабель, не поддерживает все Typ type-c для быстрой зарядки и зарядное устройство PD), а также не пусковое устройство. (Потому что есть только один Тип-c в порт, для UM25C, он может поддерживать Тип type-c для быстрой зарядки, но не триггером.

6.Описание видео:Https://www.youtube.com/watch?v=zZCPJQrqKPU

Тестовое видео клиента: https://www.youtube.com/watch?v=Ns5Jw7O77Mc

Приложение для Android и IOS операции:Https://www.youtube.com/watch?v=K_IpRdneCwY&feature=youtu.be

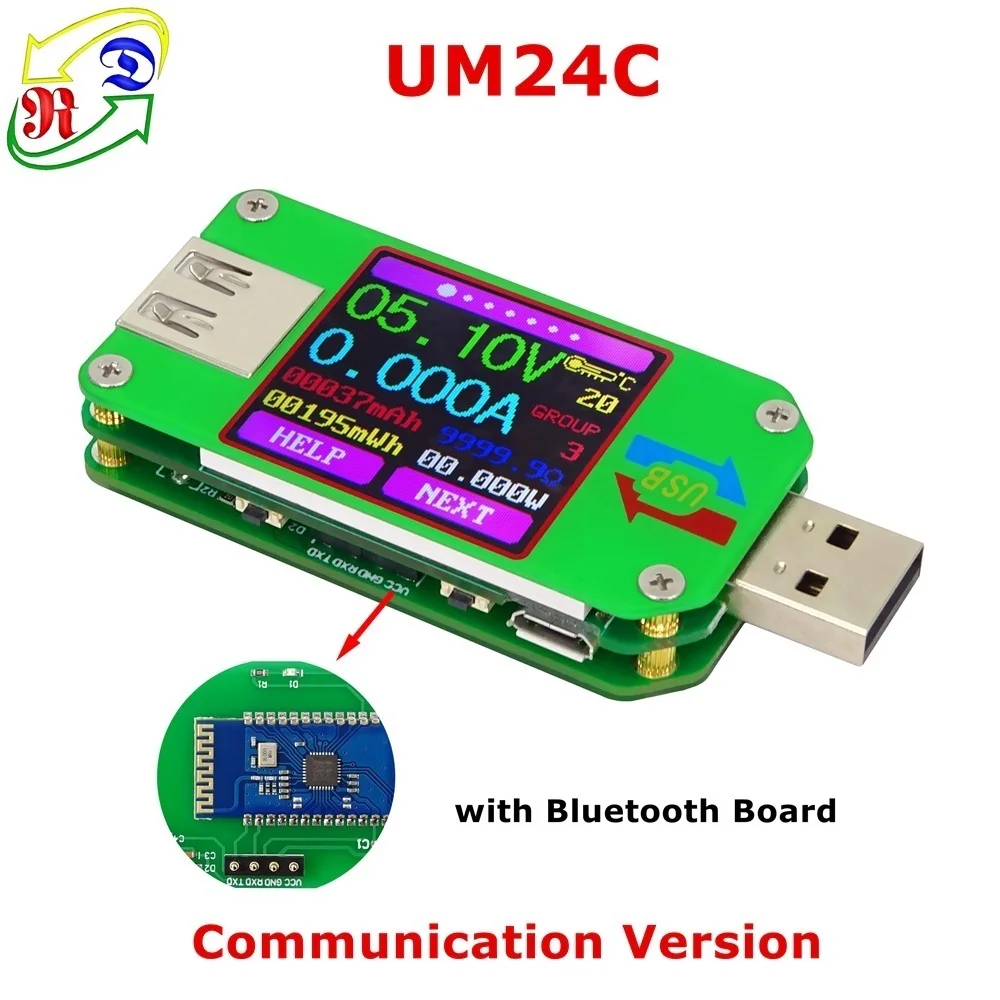

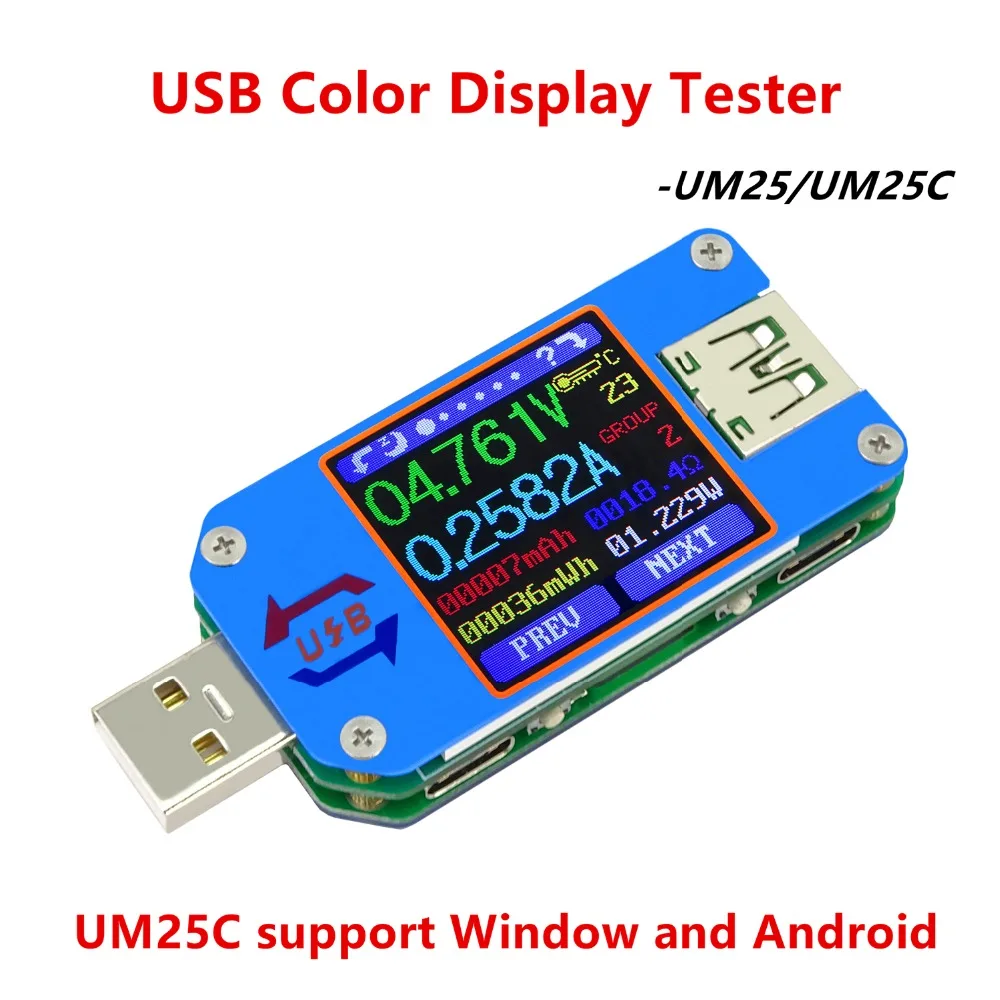

Серия UM USB цветной Тестер экрана Таблица различий:

UM24 (C)	UM25 (C)	UM34 (C)
USB порт	USB2.0		USB3.0
Дополнительный порт	Микро USB	Микро USB TYPE-C в TYPE-C вне	Микро USB TYPE-C в
Напряжение диапазон измерений	4,5-24,00 V	4-24,000 V	4-24,00 V
Напряжение Дискретность	0,01 V	0,001 V	0,01 V
Напряжение точность измерений	± (0.2% + 1 цифра)	± (0,5 ‰ + 2 цифры)	± (0.2% + 1 цифра)
Диапазон измерения тока	0-3.000A	0-5.0000A	0-4.000A
В настоящее время Дискретность	0.001A	0.0001A	0.001A
Точность измерения тока	± (0.8% + 3 цифры	± (1‰ + 4 цифры)	± (0.8% + 3 цифры)
Ёмкость накопление диапазон	0-99999 мА-ч
Накопление энергии диапазон	0-99999mWh
Нагрузки диапазону сопротивления	1,5 Ω-9999,9 Ω	0,8 Ω-9999,9 Ω
Температура диапазон	-10 ° ~ 100 °/0 ° ~ 200 °
Температура погрешность измерений	± 3 °/± 6 °
Экран настройки яркости	Уровнях, возраст 0-5 лет
Задержка выключения экрана	0-9minutes
Поддерживается Быстрая зарядка протокол	QC2.0.QC3.0. FCP. AFC. PE2.0	QC2.0.QC3.0. FCP. AFC. PE2.0 Huawei SCP Huawei40W quick charge OPPO VOOC SuperVOOC, мгновенная зарядка OnePlue тире с функцией быстрой зарядки	QC2.0.QC3.0. FCP. AFC. PE2.0 OPPO VOOC, мгновенная зарядка OnePlue тире с функцией быстрой зарядки
Идентифицируемые протокола быстрой зарядки	QC2.0.QC3.0	QC2.0/QC3.0 Apple2.4A/2.1A/1A/0.5A Android, монокальция фосфат SAMSUNG
Специальная функция	Нет	Одна кнопка для закрытия экрана, напряжение тока 2в1 графика. Бесплатно установить их цвет, Bluetooth переключатель, Предыдущая страница
Интерфейс разницу	Без предварительного согласия страница	UM25 может проверить предыдущую страницу и имеет значок с направлением вращения, подсказкой о помощи и выключенным экраном в верхней части интерфейса
Аппаратные средства разницу	Без Bluetooth переключатель	Bluetooth переключатель

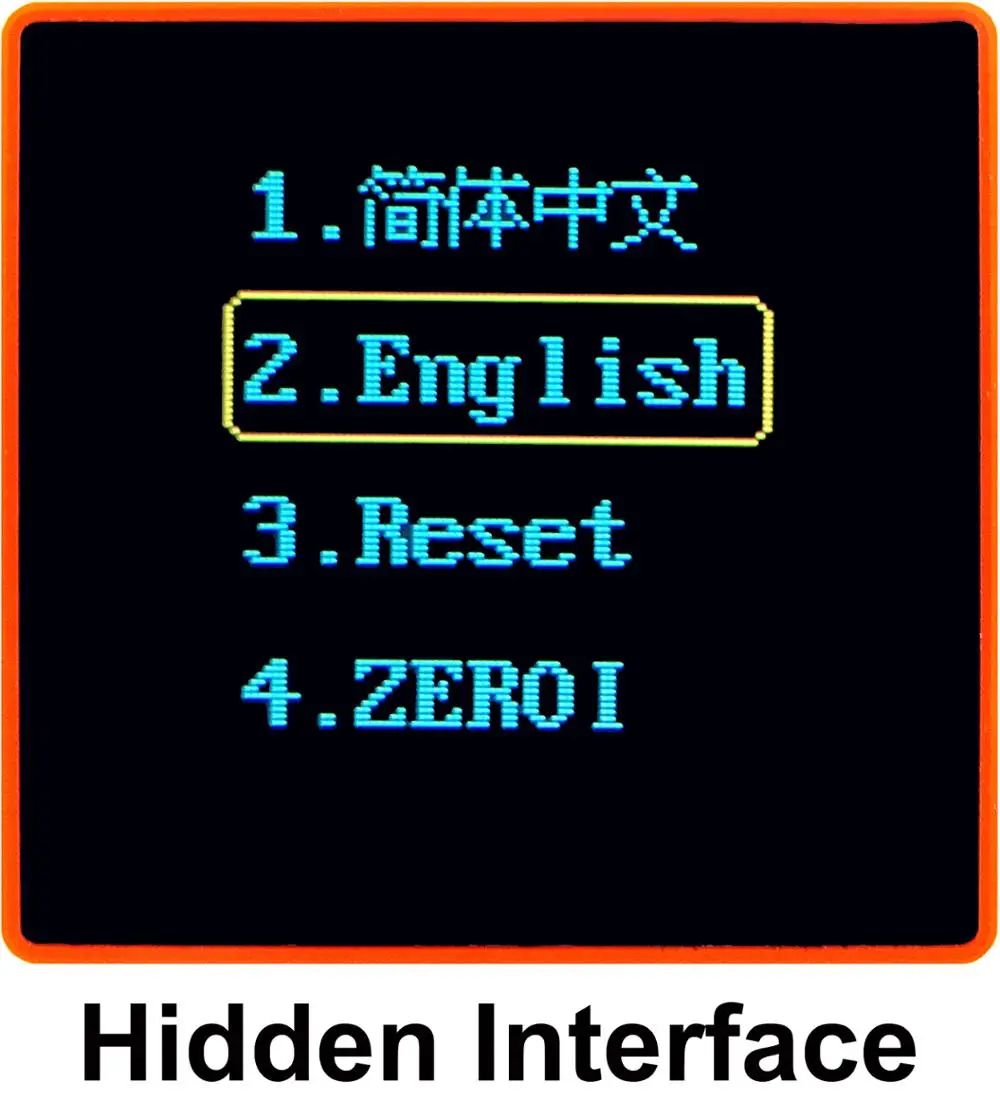

При нажатии любой кнопки при включении модуля будет отображаться несколько вариантов	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Нулевое значение тока	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы 4. Нулевое значение тока
Приложение	Поддержка IOS8.0 или выше/Android5.0 или выше (UM24C не поддерживает приложение IOS)
Программное обеспечение для ПК	Поддержка WIN7 или выше		Нет

Измерение основных Интерфейс	Быстрое распознавание заряда Интерфейс	Зарядка Запись Интерфейс
Соединительный кабель передачи данных измерения сопротивление Интерфейс	Измерение Графический Интерфейс	Системы настройка параметров Интерфейс

Ядро Функция:

USB 3,0 порт	Быстрое распознавание заряда

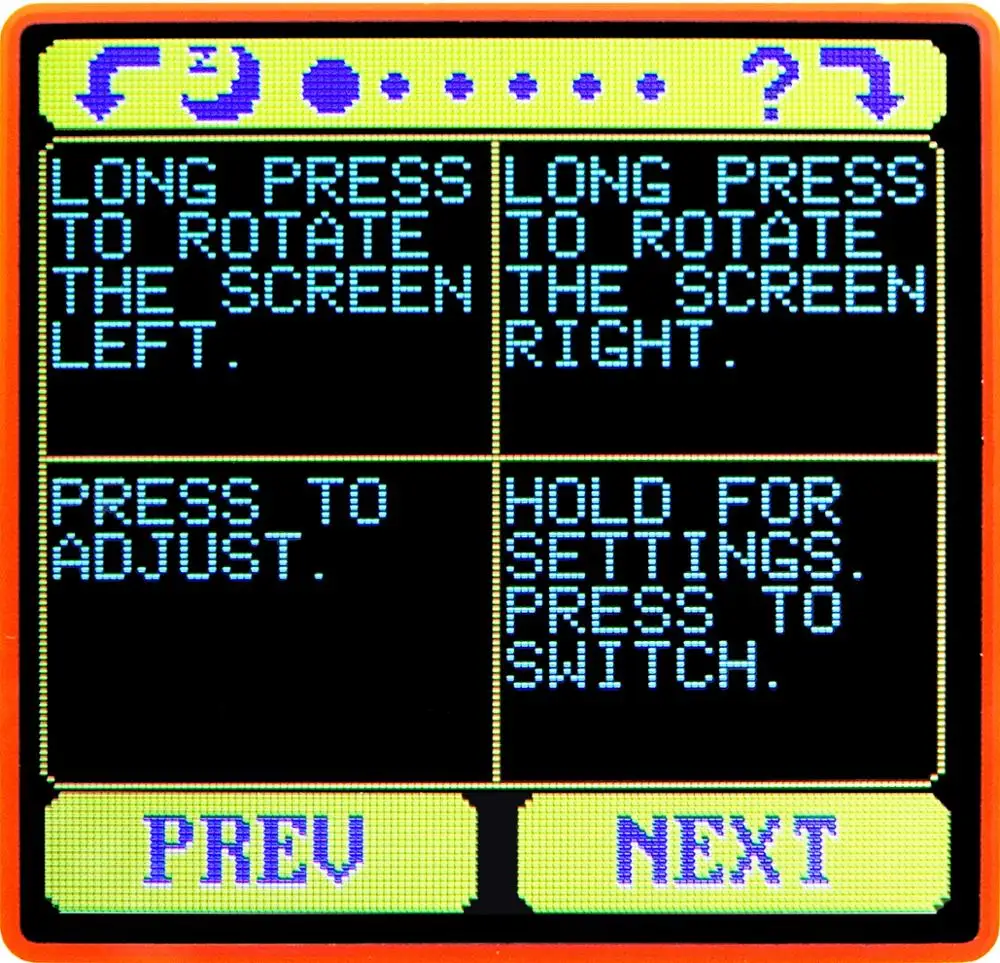

На китайском и английском языках помочь интерфейс	Android с помощью приложения на телефоне Управление
Запись данных и хранить	Ёмкость/обнаружения энергии
Поверните экран в 4 направлениях	Обнаружение напряжения/тока/мощности
Дифференциальный Напряжение метод измерения сопротивление кабеля

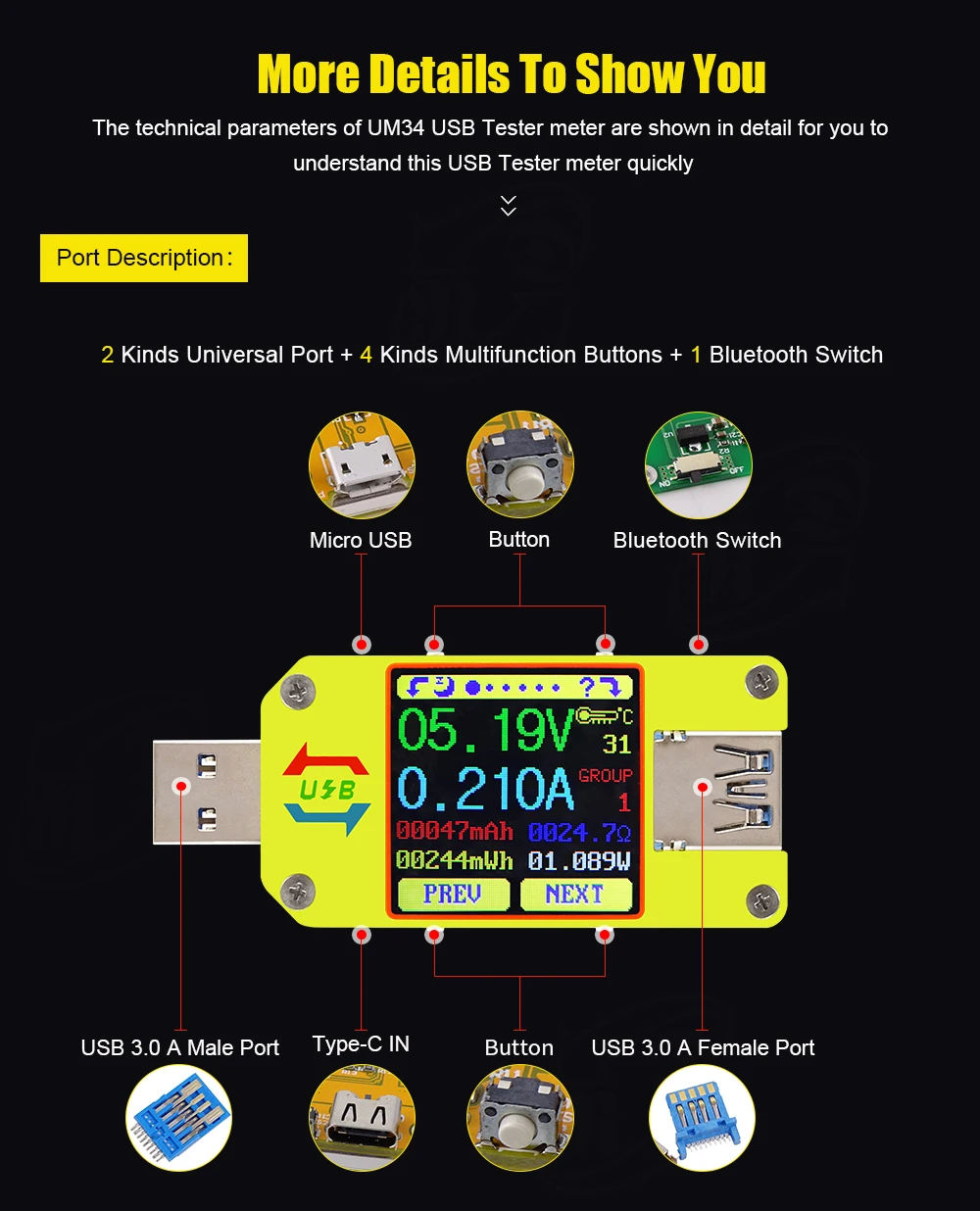

Нагрузки подключения Функция обнаружения (экран автоматически выключается, подключите нагрузки, экран Авто освещения) Внешний вид устройства A: порт Micro USB B: многофункциональные клавиши (4 шт.) C: Bluetooth переключатель D: разъем USB 3,0 A E: USB 3,0 A входящий штекер Порты и разъёмы F: входной порт типа C (только VBUS. GND. CC1.CC2 четыре провода) F: входной порт type-C (только для USB-type-c для измерения сопротивления кабеля) G: цветной экран 1,44 дюйма H: индикатор Bluetooth: при подключении к серверному компьютеру, индикатор Bluetooth меняется от мигания до стабильного состояния. При подключении на экране отображается значок Bluetooth. (Связь Bluetooth версия). Интерфейс подскажите, представляющие функции 1:Нажмите и удерживайте клавишу, чтобы повернуть экран влево 2:Пресс ключ к закрывает экран 3:Нажмите клавишу, чтобы открыть интерфейс справки 4:Нажмите и удерживайте клавишу, чтобы повернуть экран вправо 5:Пресс предыдущая ключом к предыдущей странице 6:Пресс следующий ключ к следующей странице

7: пройденное расстояние в Напряжение измерения

8: измерения силы тока

9: накопленные Ёмкость

10: накопленной энергии

11: Температура измерения

12: количество группу данных в использовании

13: нагрузки эквивалент сопротивление

14: Мощность измерения

Пресс глюкозы в крови тест? Кнопку, чтобы войти в интерфейс, как показано на рисунке выше:

Пресс и удерживайте кнопку 'NEXT' для переключения группы данных. Usb-тестер может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

С группы данных 1-9 выбран в настоящее время мА/ч, и МВтч сохраняются после отключения питания. Они продолжат накапливаться при следующем включении тестера. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при отключении питания. При следующем питании устройства эти значения будут восстановлены и начнут мигать. В тех случаях, когда аккумулированная мАч превышает 1 мАч, предыдущие данные будут очищены и накопление будет перезапущен.

С группы данных, нажмите и удерживайте в течение нескольких секунд "'PREV'" кнопку, чтобы очистить мА/ч, и МВтч.

(Как показано на фото)

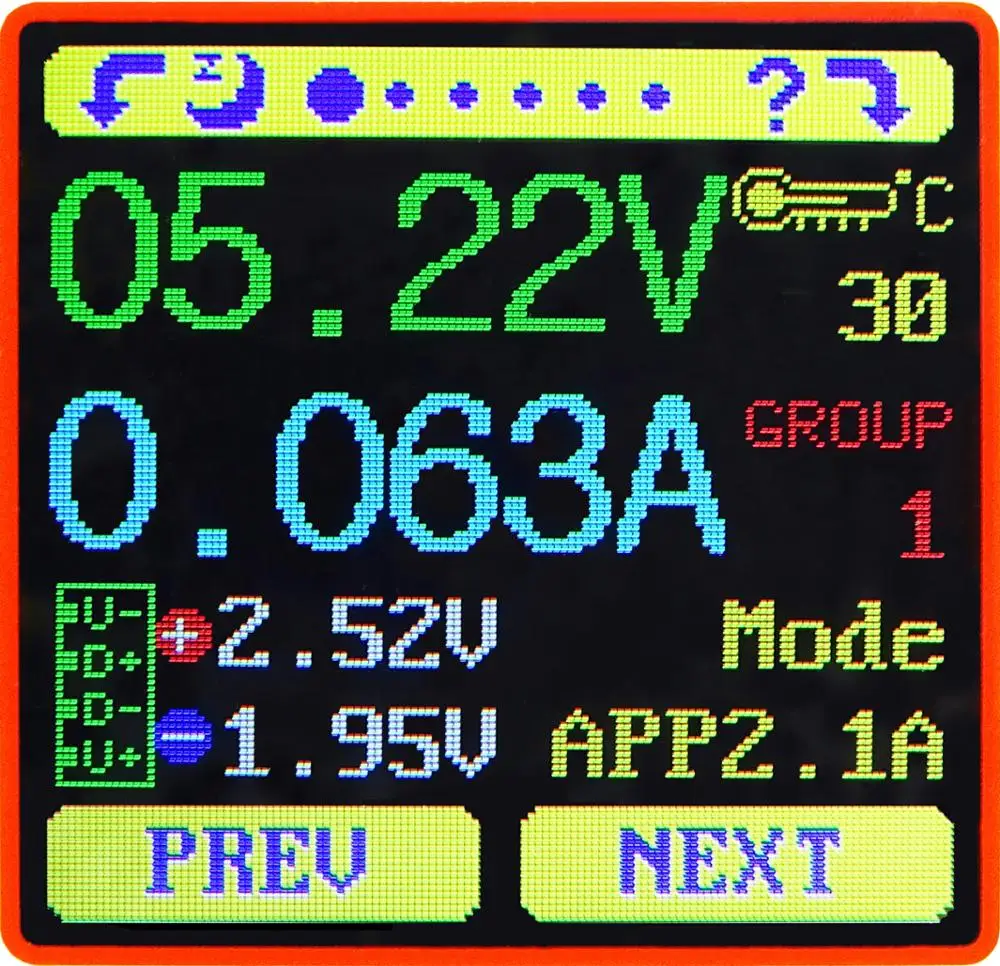

Пресс 'NEXT', чтобы переключиться на быстрое распознавание заряда Интерфейс.

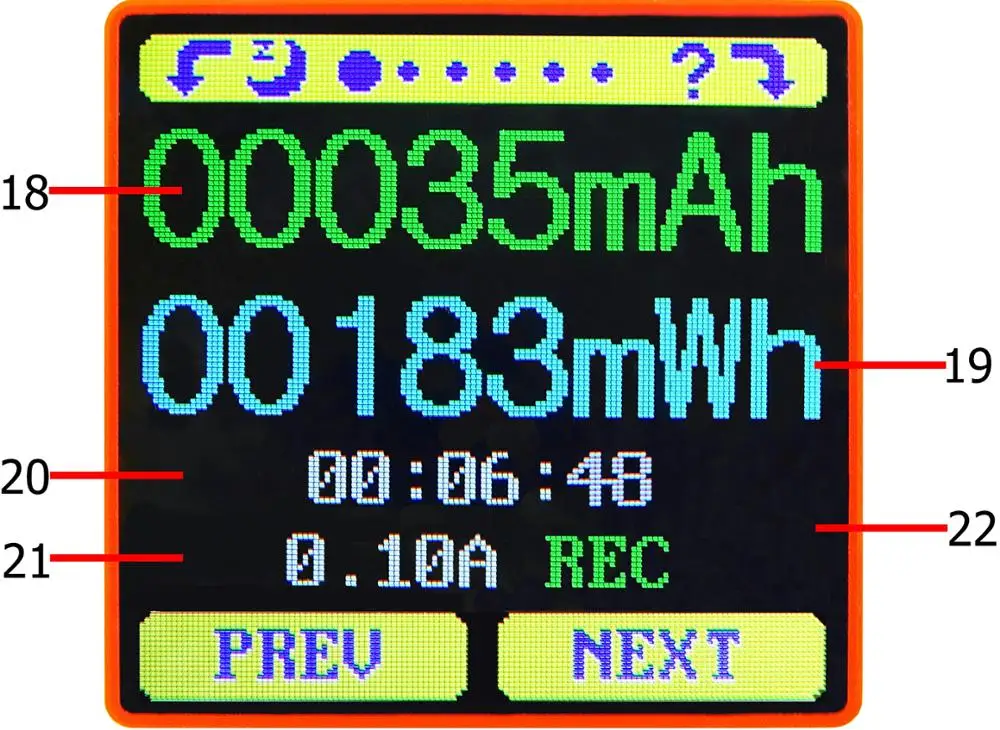

Интерфейс 3: Зарядка Запись Интерфейс

18: накопленные Ёмкость

19: накопленной энергии

20: Отображение времени: Общая суммарная время записи.

21: пусковой ток по производительности/энергетике

22: REC: индикатор состояния записи. «REC», отображаемый красным цветом, означает, что запись остановлена. «REC», отображаемый зеленым цветом, означает, что запись Идет.

После включения питания, в тех случаях, когда ток превышает малым током триггер значение. Система автоматически начинает записывать накопленные мощности, энергии и времени. Индикатор rec изменится с красного на зеленый.

Для того, чтобы установить низкое текущее значение триггера, нажмите и удерживайте в течение нескольких секунд кнопку «Вперед», чтобы подчеркнуть значение, затем нажмите на "'PREV'" кнопка для регулировки значения по мере необходимости. Значение может быть установлен в любом месте между 0.01A-и 0.30A. (10мА до 300мА).

Нажмите кнопку «Next», чтобы переключиться на интерфейс измерения сопротивления кабеля для подключения данных.

Нажмите и удерживайте «NEXT», чтобы переключиться на D + D-graphing, как показано на картинке

Этот интерфейс отображает D +/D-прибор для измерения напряжения с течением времени 0-3,3 V диапазон и будет автоматически регулировать отображаемый диапазон в режиме реального времени в связи с D +/D-перепады напряжения.

Нажмите кнопку «next», чтобы переключиться на интерфейс настройки параметров системы.

Интерфейс 6: Системы настройка параметров Интерфейс

26: автоматического отключения экрана

27: Экран яркости

28: Температура дисплей C/F

29: Тема цвет фона

30: основной цвет темы

Нажмите и удерживайте кнопку «Next», чтобы войти в состояние настройки, нажмите кнопку «NEXT», чтобы пройти через опции автоматического отключения экрана, уровня яркости, единиц отображения температуры, тематический фон цвет и тема основной цвет. Остановитесь на значение, которое вы хотите изменить, а затем нажмите кнопку "Предыдущая" кнопку, чтобы изменить режим настройки.

Для настройки времени автоматического отключения экрана нажмите «PREV» для многократного шага, хотя 10 вариантов от 0 до 9 минут. Время по умолчанию составляет 1 минуту.

Для настройки яркости экрана, нажмите "'PREV'" неоднократно шаг, несмотря на то, что в 6 вариантах от 0 до 5 где 0-самый низкий уровень яркости и 5 является самым высоким. Яркости по умолчанию является 4.

Для модулей температуры, нажав кнопку 'Next' переключает настройки между C и F. Настройка Температуры по умолчанию-C.

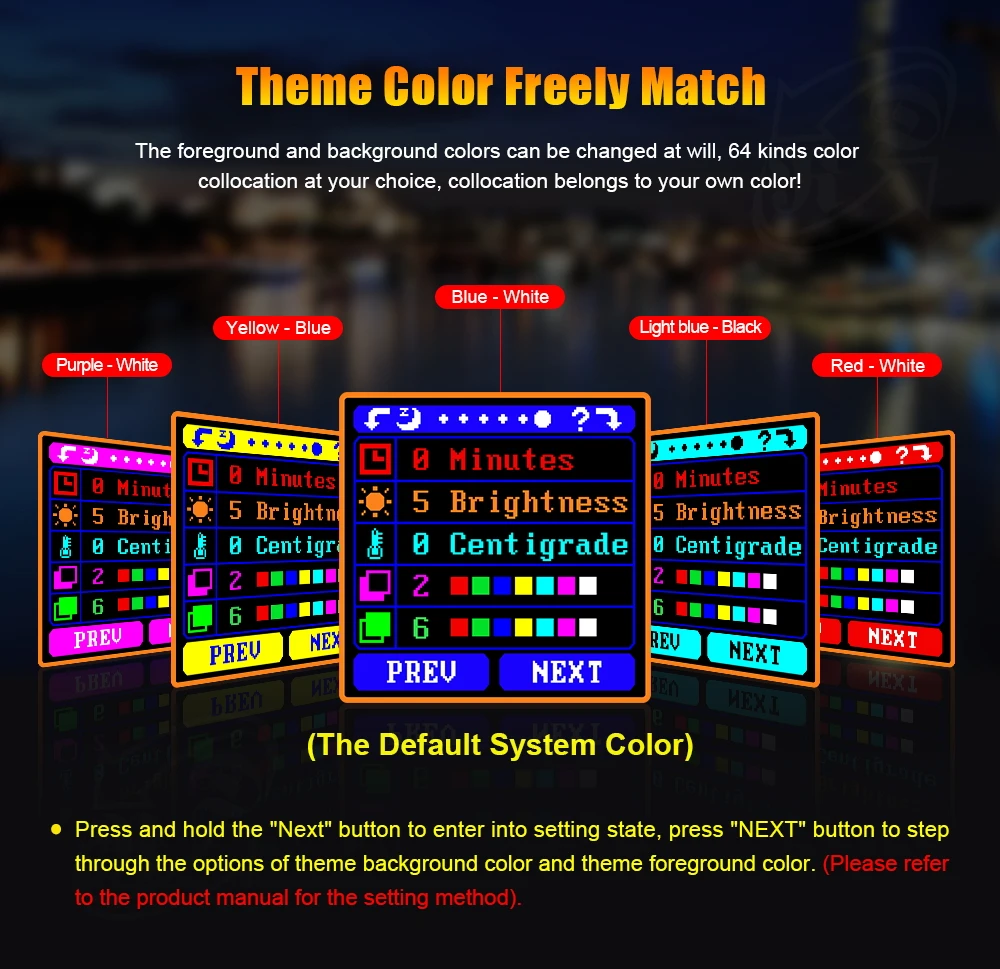

Для тематической фотосъемки цвет, нажмите "'PREV'" неоднократно шаг, несмотря на то, что в 7 вариантах от 0 до 6, где цвет обуви зависит от красный, зеленый, синий, желтый, светло-голубой цвет, розовый, белый и черный. Цвет по умолчанию-2 шт., синий.

Для тематического основной цвет, нажмите "'PREV'" неоднократно шаг, несмотря на то, что в 7 вариантах от 0 до 6, где цвет обуви зависит от красный, зеленый, синий, желтый, светло-голубой цвет, розовый, белый и черный. По умолчанию цвет 6, белый.

В любом состоянии настройки нажмите и удерживайте кнопку «next» для выхода из меню настроек.

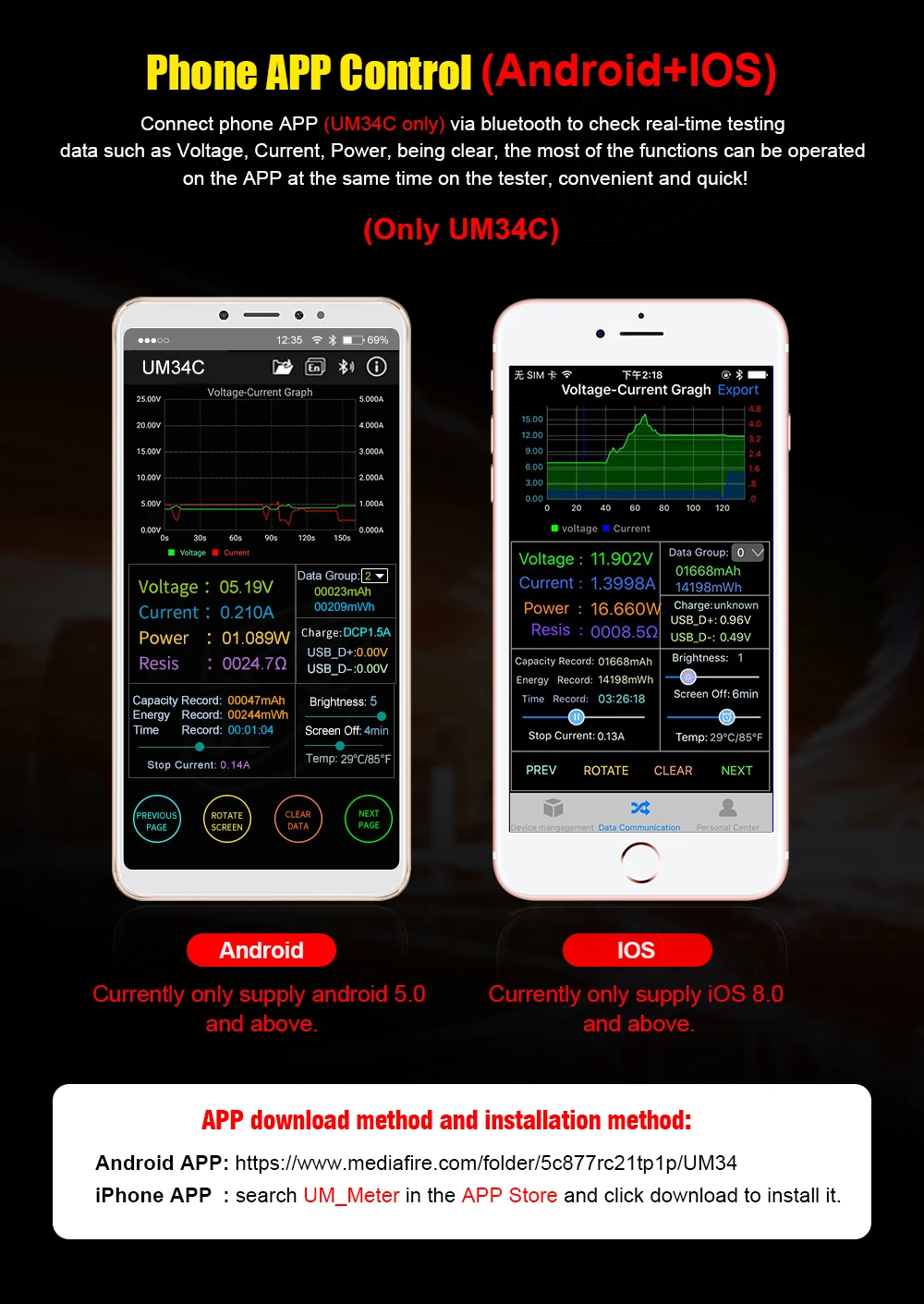

UM34C Android APP инструкция

1, приложение Установка:

Примечание: приложение поддерживает только Android 5,0 и более поздних версий

UM34C Android загрузка приложения:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34

1,1 ссылка для загрузки приложения:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34, Выбирайте UM34C android APP файл для загрузки, вы можете использовать компьютер, чтобы загрузить, а затем отправлен на телефон, или использовать телефон загрузить напрямую.

1,2 Откройте установочный посылка

А		B
C		D

2. После установки значок приложения как на картинке

2,1 нажмите на значок приложения, приложение запустится, система автоматически обнаружит, что приложение будет Обновлено или нет. Есть всплывающее окно, чтобы напомнить обновления, как показано на рисунке.
